X-7900
I.C.T
Semiconductor X Ray Inspection System
| Količina: | |
|---|---|
| ICT X-7900 PCB stroj za rendgensku inspekciju
ICT X-7900 je AXI off-line poluvodički rendgenski sustav za inspekciju visokih performansi izgrađen za današnje zahtjevne SMT i poluvodičke linije. Brzo pronalazi BGA praznine, hladno lemljenje, napuknute komponente, probleme sa spajanjem žica i unutarnje strane predmete. Uz CNC programabilne putanje, promatranje nagiba od 60° i analizu mjehurića jednim ključem, operateri dobivaju jasne, ponovljive rezultate uz minimalnu obuku. Ovaj X-Ray Inspection System pruža povećanje sustava od 1000x i zračenje ispod 1 µSv/h, što ga čini snažnim i iznimno sigurnim za svakodnevnu tvorničku upotrebu.
| Značajka

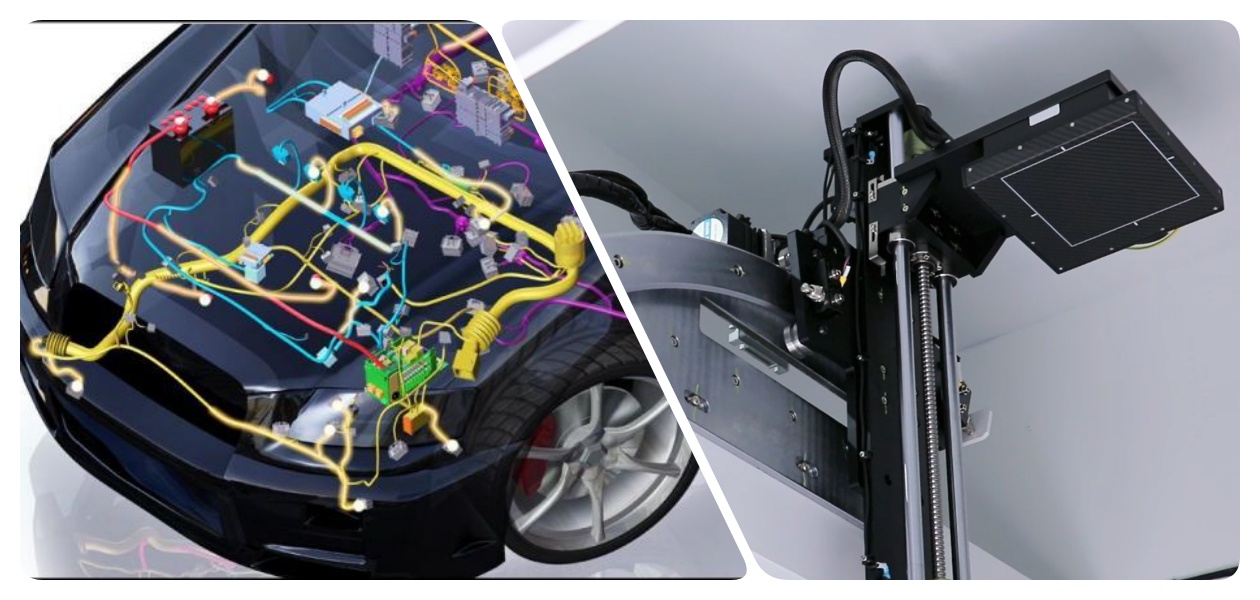

Srce ovog sustava X-zraka je digitalni detektor s ravnim zaslonom visoke rezolucije i japanska Hamamatsu zatvorena X-zraka. Korekcija slike u stvarnom vremenu i višestruki načini pojačanja proizvode oštre slike od 1536 × 1536 piksela koje otkrivaju najsitnije lemne kuglice i nedostatke zlatne žice. Ugrađeni temperaturni senzori i pasivno hlađenje održavaju stabilne performanse čak i tijekom dugih serija. Proizvođači se oslanjaju na ovaj sustav poluvodičke rendgenske inspekcije za kontrolu kvalitete u LED, IC i proizvodnji napajanja.

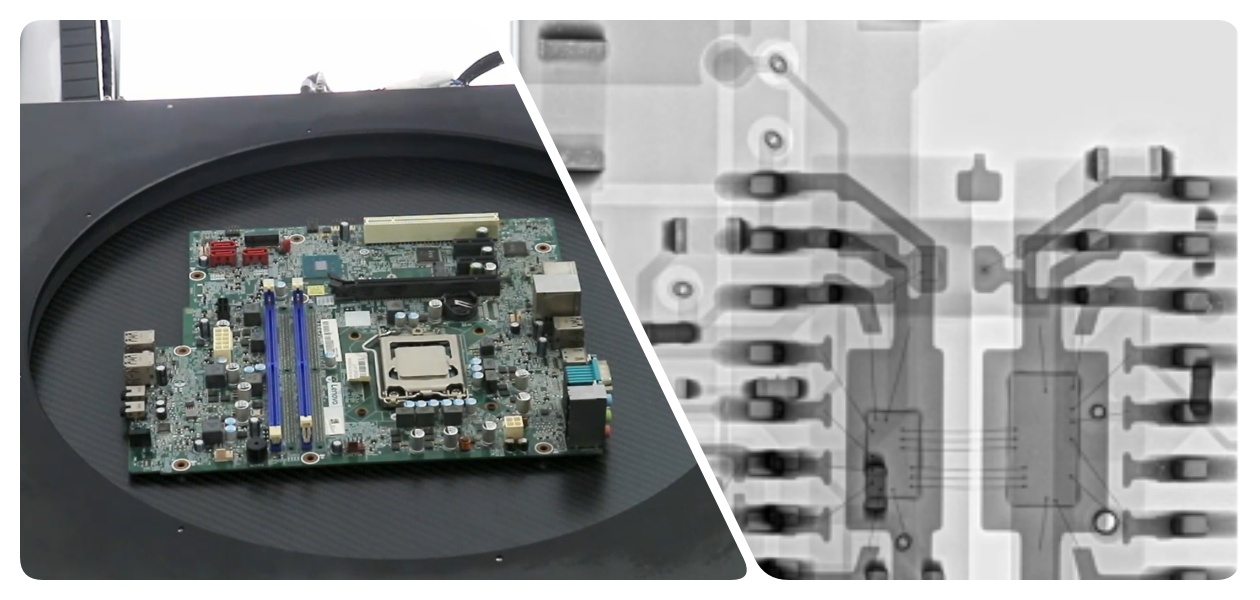

Programirajte jednom i pustite X Ray Inspection System da automatski skenira stotine ploča koristeći CNC ili array modove. Programiranje klikom miša i zaštita od sudara čine postavljanje brzim i sigurnim. Stalak se glatko pomiče u smjerovima X, Y i Z dok se detektor naginje do 60°. Ovaj AXI Off-line Semiconductor X Ray Inspection System savršen je za velike količine PCBA, baterija i tvornica automobilske elektronike kojima je potrebna brzina bez žrtvovanja točnosti.

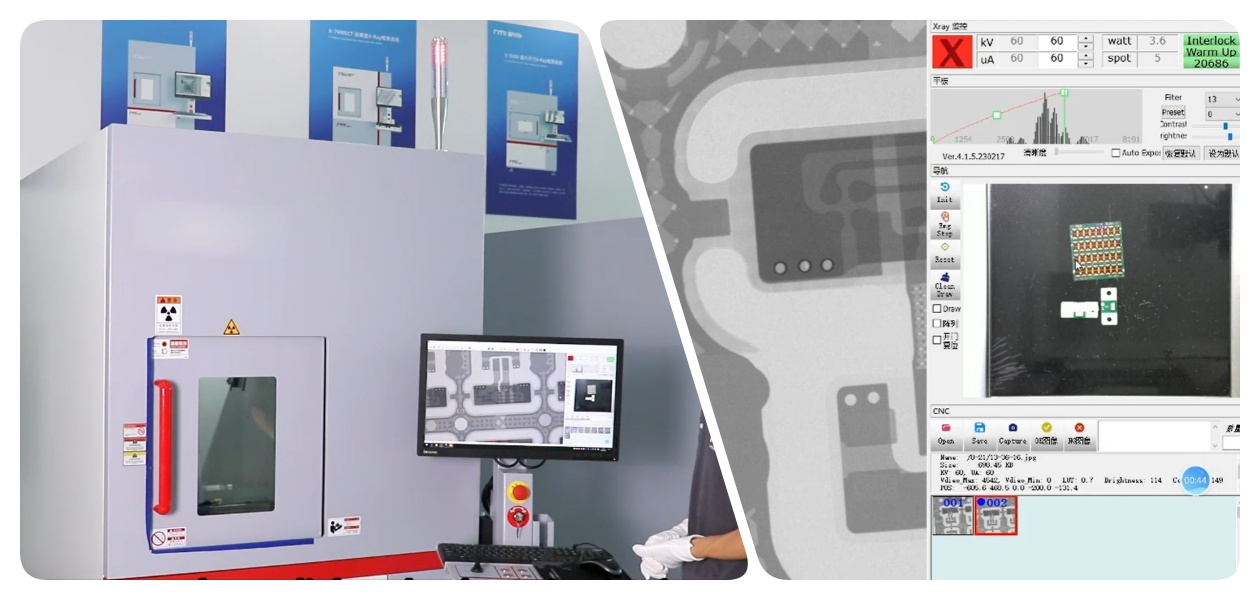

Pritisnite jednu tipku i X Ray Inspection System trenutačno mjeri veličinu mjehurića, postotak praznina i visinu penjanja lema. Simulacija boja poboljšava vidljivost tako da inženjeri odmah uočavaju probleme. U kombinaciji s preciznim upravljanjem joystickom i vizualnom navigacijom, ova značajka pretvara složene inspekcije u jednostavne odluke o prolazu/padu. Proizvođači elektronike diljem svijeta koriste ovaj stroj za rendgensku inspekciju kako bi zadovoljili stroge IPC i standarde kvalitete kupaca u svakoj smjeni.
| Specifikacija
| Artikal | Model | ICT X-7900 |
| rendgenska cijev | Tip | Zatvorena reflektirajuća meta mikrofokusni izvor X-zraka |
| Napon | 130kV | |
| Električna struja | 300uA | |
| Veličina žarišne točke | 3 μm | |
| Maksimalna ulazna snaga | 39W | |
| Kut rendgenske zrake (stožac) | 105 stupnjeva | |
| Udaljenost od fokusa do objekta | 10 mm | |
| Ravna ploča | Područje snimanja | 160mm*160mm |
| Veličina fotoosjetljive jedinice | 85 μm | |
| Rezolucija | 1644*1648 px | |
| Kut nagiba detektora | 0-60° | |
| Broj sličica u sekundi (1×1) | 30 sličica u sekundi | |
| Platforma | Maks. Veličina učitavanja | 540mm*540mm |
| Maks. Područje inspekcije | 510mm*510mm | |
| Maks. Težina utovara | 10 kg | |
| Rotacija platforme | Rotacija platforme od 360° (opcionalno) | |
| Stroj | Unutarnji olovni lim | olovna ploča debljine 5 mm (izolacija zračenja) |
| Dimenzija | 1110 mm (D) * 1350 mm (Š) * 2000 mm (V) | |
| Težina | 1050 KG | |
| Računalo | 24-inčni široki LCD monitor/I5 procesor/4G memorija/250G tvrdi disk | |
| Vlast | AC110/220V, 10A, 1300W |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT potpuno automatska SMT proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Priča o uspjehu korisnika
Gledajte ICT X-7900 X-Ray Inspection System u stvarnoj tvorničkoj akciji. Video počinje potpunim vanjskim obilaskom, zatim uranja unutra kako bi pokazao vrhunsku Hamamatsu cijev i digitalni detektor. Zatim demonstrira skeniranje uživo: automatsku inspekciju serije PCBA ploča, trenutno mjerenje mjehurića i glatke poglede nagiba od 60° BGA lemljenih spojeva. Inženjeri naglašavaju kako brzo programiranje i jasna slika smanjuju stopu izbjegavanja kvarova za više od 35% dok linija održava besprijekoran rad.
| Stručno osposobljavanje i podrška
ICT pruža potpunu doživotnu podršku za svaki sustav rendgenske inspekcije. Naši inženjeri upravljaju instalacijom na licu mjesta, kalibracijom i obukom operatera koristeći jednostavne tečajeve korak po korak. Daljinska dijagnostika i 24-satni servis rezervnih dijelova minimaliziraju zastoje. Redoviti planovi preventivnog održavanja plus besplatne nadogradnje softvera održavaju vaš stroj u funkciji kao nov. Sa servisnim centrima širom svijeta, pomoć je uvijek udaljena samo jednim pozivom - osiguravajući da vaša investicija donosi vrijednost iz godine u godinu.
| Pohvale kupaca
Kupci vole brzinu kojom naši inženjeri rješavaju probleme i obučavaju svoje timove. Oduševljeni su kvalitetom čvrste izrade i kristalno jasnim slikama X Ray Inspection Systema. Sigurno izvozno pakiranje bez oštećenja i munjevito brzi odgovori na pitanja zarađuju stalne recenzije s pet zvjezdica. Mnogi kažu da pouzdan rad i prijateljska podrška čine ICT njihovim dugoročnim partnerom.
| Naš certifikat
Svaki ICT X Ray Inspection System nosi CE, RoHS, ISO9001, više patenata i AERB certifikat o zračenju. Ove globalno priznate oznake dokazuju našu predanost sigurnosti, ekološkim standardima i stalnim inovacijama. Tvornice u Europi, Americi i Aziji vjeruju ovim certifikatima kada odobravaju novu opremu za svoje linije. Možete instalirati i raditi s potpunim povjerenjem.
| O nama i tvornici
Od 2012. ICT brzo raste s našim vlastitim kampusom za istraživanje i razvoj i proizvodnju od 12.000 m² u Dongguanu, Kina. Gotovo 90 zaposlenika i 20 inženjera dizajniraju, izrađuju i testiraju svaki stroj prema strogim sustavima kvalitete. Već opslužujemo više od 1600 kupaca u 72 zemlje s cjelovitim SMT tvorničkim rješenjima. Kada odaberete ICT, partner ste s dokazanim globalnim liderom usmjerenim na vaš uspjeh.
