Potrebni su vam pravni AOI inspekcijski strojevi za svoju SMT liniju, a razumijevanje je ključno u inline vs offline AOI. Inline AOI idealan je za visoke, automatizirano okruženje, omogućujući vam da brzo otkrivate probleme i integrirate se s drugim inspekcijskim sustavima poput 3D AOI , SPI i Axi . S druge strane, ako proizvedete male serije ili testirate nove ideje, Offline AOI nudi detaljnije inspekcije i obično ima niže početne troškove. Odabir između inline vs izvanmrežnog AOI ovisi o vašem količini proizvodnje, zahtjevima kvalitete i budućim planovima rasta.
· INLINE AOI provjerava svaku ploču odmah na užurbanim linijama. Daje brze povratne informacije za rano pronalazak problema. To pomaže održati visoku kvalitetu.
· Offline AOI je dobar za male serije ili prototipove. Također dobro funkcionira za škakljive ploče. Daje detaljne provjere i više izbora. Ne zaustavlja glavnu liniju.
· Izaberite inline AOI ako napravite mnoge ploče brzo. Odaberite offline AOI za male poslove ili puno promjena. Upotrijebite ga ako vam trebaju stroge provjere kvalitete.
· Korištenje inline i izvanmrežnog AOI može pomoći u svim potrebama. Dobivate brze provjere i detaljne provjere mješovitih linija.
· Obučite svoj tim i postavite jasne ciljeve. Uskladite svoj AOI sustav sa svojim proračunom i planovima. To će vam pomoći da napravite bolje proizvode i smanjite otpad.
Inline AOI sustavi važni su u SMT linijama danas. Ovi se strojevi stavljaju pravo u proizvodnu liniju. Svaki PCB prolazi kroz stroj dok se kreće. Sustav provjerava ploče u stvarnom vremenu. To vam pomaže odmah pronaći probleme. Možete popraviti pogreške prije nego što se pogoršaju. INLINE AOI je najbolji za brze i užurbane tvornice. Dobro funkcionira s drugim alatima za inspekciju poput 3D AOI, SPI i Axi.
· Inline AOI provjerava svaku ploču dok se kreće prošlo.
· Dobivate brze povratne informacije kako biste brzo riješili probleme.
· Sustav odgovara brzini vaše linije.
· Automatizirani optički pregled bez usporavanja stvari.
SAVJET: Ako želite napraviti više ploča i održati kvalitetu visokim, inline AOI je dobar izbor.
Offline AOI sustavi nisu dio glavne linije. Ove strojeve koristite za provjeru slučajnih uzoraka ili malih serija. Offline AOI vam daje više izbora. Dobro je kada u Inline AOI košta previše za vaše potrebe. Možete provjeriti tiskane pločice i sklopove za pogreške . Oni uključuju pogreške u smještaju i probleme sa lemljenjem.
· Offline AOI odličan je za testiranje novih ideja ili malih poslova.
· Možete ga koristiti na početku, srednjem ili kraju proizvodnje.
· Sustav vam pomaže u ispunjavanju strogih kvaliteta u nekim industrijama.
· Neki izvanmrežni AOI koriste AI i 3D slike kako bi pronašli više nedostataka.

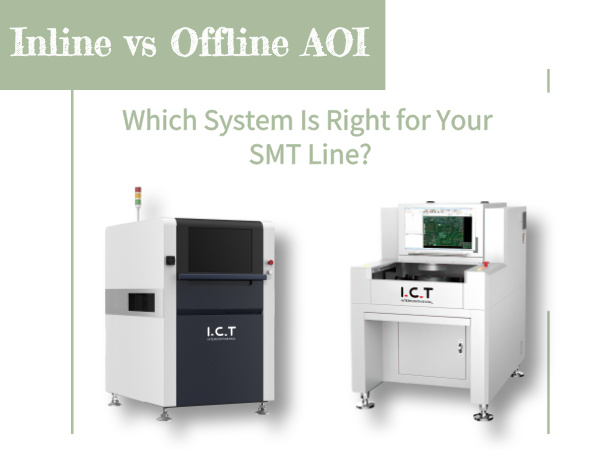

Kad pogledate inline vs offline AOI, vidite da odgovaraju različitim poslovima. Inline AOI je najbolji za velike, zauzete linije. Offline AOI je bolji za mali ili škakljiv posao. Oba sustava pomažu vam da napravite automatizirani optički pregled i učinite svoje proizvode boljim.
Trebali biste razmisliti o tome kako svaki sustav odgovara vašoj SMT liniji. INLINE AOI povezuje pravo na vašu proizvodnu liniju. Provjerava svaku ploču dok se kreće. Dobivate trenutne povratne informacije iz sustava. To vam pomaže brzo uhvatiti probleme i rano ih popraviti. INLINE AOI dobro surađuje s drugim alatima za inspekciju. Ovi alati uključuju automatizirani pregled rendgenskih zraka . Dobivate potpuni pogled na svoj postupak. Offline AOI nije dio glavne linije. Koristite ga daleko od glavnog tijeka rada. Ne zaustavlja vaš glavni rad. Ploče možete provjeriti u različito vrijeme. Detaljne provjere možete obaviti i na tvrdom dizajnu.
Brzina je važna u izradi proizvoda. Inline AOI provjerava ploče dok se kreću. Drži se brzim linijama. Ne usporava vaš rad. Dobivate brze rezultate i možete brzo popraviti nedostatke. Automatizirani pregled rendgenskih zraka također se može pokrenuti. Ali često je sporiji i koristi se izvan mreže. Dobro je za skrivene spojeve za lemljenje. Offline AOI radi vlastitom brzinom. Sporiji je od inline aoi. Ali možete pažljivo pogledati svaku ploču. To pomaže kada vam trebaju pažljivi provjere ili imate male serije.
Trošak i prostor veliki su čimbenici u vašem izboru. Inline AOI u početku košta više. Za to vam treba prostor na liniji. Također plaćate za postavljanje. S vremenom štedi novac rezanjem otpada. Također vam pomaže da bolje radite. Offline AOI košta manje za početak. Ne trebate mijenjati liniju. Ne treba vam dodatni prijenos. To je dobro za male poslove ili ako trebate biti fleksibilni. Automatizirani rendgenski pregled dodaje vaše troškove. Ali to je potrebno za neke vrste oštećenja.
Aspekt | Inline aoi | Offline AOI |
Ubrzati | Inspekcija u stvarnom vremenu ugrađena u proizvodne linije; Velika brzina za velike poslove. | Djeluje daleko od linije; sporiji, ali omogućava bliske provjere. |
Koštati | U početku košta više, ali štedi novac čineći boljim. | Sporiji; Trošak ovisi o veličini šarže ili škakljivim provjerama. |
Integracija | Ugrađene u linije za brzo pronalaženje i popravljanje oštećenja. | Ne na liniji; Provjerava ploče bez zaustavljanja posla. |
Fleksibilnost | Nije tako fleksibilan; Napravljeno za brzi, stabilan rad. | Fleksibilniji; Dobro za škakljive poslove i bliske provjere. |
Tipična upotreba | Koristi se u elektronici i automobilima gdje je brzina važna. | Koristi se u zrakoplovnim, obrani i medicini za pažljive provjere. |
Tehnologija | Koristi AI i strojno učenje za bolje rezultate. | Također koristi AI i strojno učenje za bliske provjere. |
Napomena: INline vs Offline AOI sustavi imaju jake točke. INLINE AOI je najbolji za brze, užurbane linije poput SMT -a i DIP -a . Offline AOI je bolji za škakljive ploče, testne vožnje ili kada vam trebaju bliske provjere. Automatizirani optički pregled i automatizirani rendgenski pregled zajedno pomažu vam da postignete svoje ciljeve kvalitete.
Inline AOI sustavi provjerite ploče brzo točno na vašoj SMT liniji. Možete pronaći probleme rano i nastaviti izrađivati proizvode. Ovi su sustavi vrlo točni i uočavaju male pogreške. Oni mogu vidjeti nestale ili krive dijelove. INLINE AOI dugim vremenima daje stalne provjere. Mnogi strojevi koriste posebna svjetla i mrežni softver. To vam pomaže da lako prikupite i pogledate podatke.
Ali inline AOI ima neke nedostatke. U početku to košta puno , a na liniji vam treba prostor. Neki sustavi ne mogu vidjeti neke spojeve za lemljenje ili skrivene probleme. To se događa kada svjetlost ne može doći do tih mjesta. Ako softver ili svjetla nisu dobro postavljeni, možda ćete dobiti više lažnih poziva ili promašajnih nedostataka. Kako dijelovi postaju manji, možda ćete trebati nadograditi na 3D AOI kako biste pronašli više problema. Automatizirani pregled rendgenskih zraka može vam pomoći da vidite problem skrivenih lemljenja, ali košta više.
NAPOMENA: INLINE AOI je najbolji ako želite brzinu i stalne provjere, ali možda će vam trebati automatizirani pregled rendgenskih zraka za tvrde ploče.
Jačine | Slabosti |
Brza, inspekcija u stvarnom vremenu | Visoki prvi trošak |
Vrlo precizan | Teško je vidjeti skrivene nedostatke |
Stabilne provjere dugih vremena | Lažni pozivi iz lošeg postavljanja |
Jednostavno prikupljanje podataka | Trebaju nadogradnje za malene dijelove |
Offline AOI omogućuje vam da budete fleksibilniji. Možete provjeriti ploče u bilo kojem trenutku. Možete pažljivo provjeriti ili pogledati male serije. Ovaj je sustav dobar za nove ideje ili kada morate ispuniti stroga pravila. Ne morate zaustaviti svoju glavnu liniju. Možete koristiti automatizirani pregled rendgenskih zraka za pronalaženje skrivenih problema. Offline AOI obično košta manje za početak. Možete ga premjestiti tamo gdje vam treba.
Ali offline AOI je sporiji od inline AOI. Ne možete odmah provjeriti svaku ploču. Ako koristite samo Offline AOI, možda ćete propustiti probleme tijekom brzih trčanja. Možda će vam trebati više ljudi za pomicanje ploča i korištenje stroja. Za najbolje provjere, možete koristiti izvanmrežni AOI s automatiziranim rendgenskim inspekcijom. To je dobro za poslove u zrakoplovnim ili medicinskim područjima.
Savjet: Izaberite Offline AOI ako želite više izbora, pažljive provjere ili vam je potrebno automatizirani pregled rendgenskih zraka za posebne poslove.
Prvo pogledajte koliko ploča napravite svaki dan. To je najvažnija stvar pri odabiru AOI sustava. Ako napravite puno dasaka, inline AOI je najbolji izbor. Inline AOI provjerava svaku ploču dok se kreće niz liniju. Dobivate brze povratne informacije i možete riješiti probleme odmah. Inline AOI drži korak s užurbanim linijama , tako da vaš rad ne usporava.
Ako napravite male serije ili puno mijenjate dizajne, offline AOI je bolji . Offline AOI omogućuje vam da provjerite uzorke ili određene ploče. Ne morate zaustaviti svoju glavnu liniju. Možete pažljivo pogledati ploče i mijenjati čekove kad je potrebno.
· Visoka proizvodnja znači da je inline AOI vrijedan troškova.
· INLINE AOI daje brze provjere i brzo pronalazi probleme.
· Offline AOI je dobar za male poslove ili promjenu posla.
· Odaberite AOI koji odgovara vašoj brzini kako biste uštedjeli novac.
Savjet: Provjerite odgovara li AOI sustavu koliko ploča napravite . To vam pomaže uštedjeti novac i održava liniju dobro.
Želite da vaši proizvodi budu dobri i da imate nekoliko pogrešaka. INLINE AOI je sjajan u pronalaženju problema rano. To vam pomaže da zadržite visoku kvalitetu za velike poslove. Inline AOI koristi posebne kamere i softver za pronalaženje nedostajućih ili pogrešnih dijelova. Dobivate stalne rezultate koji vam pomažu u ispunjavanju pravila.
Offline AOI daje vam više vremena za pažljivo provjeru ploča. Možete zumirati na tvrda mjesta ili testne ploče kojima je potrebna dodatna briga. To je dobro za poslove sa strogim pravilima, poput zrakoplovnih ili medicinskih. Offline AOI može koristiti 3D slike ili AI da provjeri još bolje.
I inline i izvanmrežni AOI pomažu vam da pronađete više problema. Najbolji ovisi o tome trebate li brze provjere ili duboke, pažljive provjere.
Vaša bi se tvornica s vremenom mogla promijeniti. Možete napraviti nove proizvode ili više ploča. Inline AOI provjerava ploče u stvarnom vremenu i daje brze povratne informacije. To vam pomaže da kvalitetu ostanete visoku kako rastete. Inline AOI je najbolji za brza, zauzeta mjesta na kojima trebate brzo uhvatiti probleme.
Offline AOI je najbolji kada trebate često mijenjati stvari. Možete lako provjeriti različite ploče, miješati poslove ili prebaciti programe. Offline AOI odgovara mnogo načina rada i štedi vrijeme kada mijenjate posao. Izvrsno je za testiranje, istraživanje i razvoj i male serije kada trebate puno promijeniti svoj postupak.
· Offline AOI može provjeriti mnoge vrste odbora i radnih mjesta.
· Možete koristiti Offline AOI sa ili bez dodatnih alata.
· Inline AOI pomaže vam da rastete držeći provjere brzo i dio svoje linije.
NAPOMENA: Ako puno mijenjate poslove ili provjerite mnoge vrste ploča, Offline AOI omogućuje vam da se lako prilagodite.
Novac je uvijek važan kada odaberete sustav. Inline AOI u početku košta više. Morate kupiti stroj i postaviti ga u svoju liniju. Možda će vam trebati i novi softver. S vremenom štedite novac jer trošite manje i rano pronalazite probleme. Ali prvi trošak je visok.
Offline AOI košta manje za početak. Ne morate mijenjati liniju ili kupiti dodatnu opremu. To je dobro za male tvrtke ili one s manje novca. Kako rastete, možete dodati više Offline AOI strojeva, tako da se lako proširiti.
· INLINE AOI: U početku košta više, ali štedi novac kasnije.
· Offline AOI: u početku košta manje i lako je dodati više.
Savjet: Razmislite o ukupnim troškovima, a ne samo o cijeni za kupnju. Pogledajte kako će svaki sustav pomoći vašoj kvaliteti, brzini i rastu u budućnosti.
Ako imate užurbanu SMT liniju, morate svaki dan provjeravati mnoge ploče. Inline AOI je brz i radi točno u vašoj liniji. Provjerava svaku ploču dok se kreće. Dobivate brze povratne informacije i možete riješiti probleme odmah. To sprečava pogreške da se pređe na sljedeći korak.
Offline AOI nije dobar za ovaj posao . Svaku ploču morate staviti ručno. Ovo treba puno vremena i usporava stvari. Čak i ako je stroj brz, kreću se ploče u otpadu vremena. SMT linije velikog količine trebaju brze provjere i brze povratne informacije. Offline AOI ne može pratiti ovu potrebu.
Savjet: Koristite inline AOI za rad s velikim količinama. Štedi vrijeme, snižava pogreške i održava vašu liniju dobro.
Ako izrađujete nove dizajne ili male narudžbe, morate puno promijeniti postavke. Offline AOI vam daje više izbora. Možete provjeriti ploče u bilo kojem trenutku. Ne morate zaustaviti svoju glavnu liniju ili raditi tvrde postavke.
Inline AOI ovdje je teže koristiti:
· Provodite puno vremena postavljajući svaku novu ploču.
· Operatori moraju postaviti pravila inspekcije za svaku promjenu.
· Ova postavka može usporiti vaš projekt, pogotovo ako trebate promijeniti stvari.
· Inline AOI najbolje radi s ravnim, jednostavnim pločama. Novi prototipovi često imaju škakljive oblike i dijelove.
· Prototipske linije često su ručne i puno se mijenjaju. AOI sustavi mogu propustiti neke pogreške.
· AOI samo provjerava SMT liniju. Mnoge se pogreške događaju tijekom ručnog rada, što AOI ne provjerava.
· Postavljanje i podešavanje mogu potrajati dani , što je predugo za brze projekte.
Offline AOI omogućuje vam da provjerite ploče kada želite. Možete pogledati detalje i brzo izvršiti promjene. To je dobro za istraživanje, testiranje i male poslove.
Napomena: Za nove dizajne i male serije, izvanmrežni AOI pomaže vam da ostanete fleksibilni i rano pronalazite probleme.
Ako obavljate i velike i male poslove, morate ih prebaciti. Možete koristiti oba AOI sustava zajedno. Inline AOI brzo provjerava velike poslove i održava vašu liniju. Offline AOI pomaže u posebnim projektima. Možete ga koristiti za bliske provjere, nove dizajne ili ploče kojima je potrebna dodatna skrb.
Neke tvornice istovremeno koriste oba sustava. Dobivate brzinu inline AOI i izbor izvanmrežnog AOI. Također možete koristiti offline AOI za provjeru ploča koje nisu prošle inline AOI. To vam pomaže da ispunite teška pravila kvalitete i rješavate mnoge vrste posla.
Scenarij | Najbolji aoi izbor | Zašto dobro funkcionira |
Proizvodnja velikog volumena | Inline aoi | Brze, automatizirane, povratne informacije u stvarnom vremenu |
Prototipiranje/mala serija | Offline AOI | Fleksibilna, jednostavna postavka, detaljna analiza |
Miješana proizvodnja | I inline i offline | Pokriva sve potrebe, maksimizira učinkovitost |
Kad pogledate inline vs offline AOI, razmislite o tome kako radite većinu vremena. Pravi miks pomaže vam da postignete svoje ciljeve kvalitete i brzine.
Želite odabrati najbolji AOI sustav za svoju SMT liniju. Ovaj popis može vam pomoći da napravite pametan izbor:
1. Volumen proizvodnje
O inline AOI je dobar za užurbane, automatizirane linije.
o Offline AOI dobro funkcionira za male serije ili puno promjena.
2. Kvalitetni ciljevi
o Inline AOI brzo pronalazi probleme i daje brze povratne informacije.
o Offline AOI omogućuje vam pažljivu provjeru i posebne inspekcije.
3. Proračun
o ugrađeni AOI u početku košta više, ali štedi novac kasnije.
o Offline AOI je jeftiniji za početak i odgovara manjim poslovima.
4. Prostor i integracija
o Inline AOI potrebna je soba na vašoj liniji i radi s drugim alatima.
O Offline AOI sjedi daleko od glavne linije i ne usporava stvari.
5. Budući rast
O inline AOI je dobar ako želite kasnije napraviti više ploča.
o Offline AOI je lako promijeniti za nove poslove ili proizvode.
Savjet: Razmislite o tome što vam treba sada i što će vam možda trebati kasnije. Pravi AOI sustav pomoći će vam da postignete svoje ciljeve i učinite svoj posao boljim.
Mnoge tvrtke čine pogreške pri odabiru AOI sustava. Možete ih izbjeći ako znate što tražiti.
Neki misle da više megapiksela kamere uvijek znači bolje rezultate . Ali osjetljivost kamere, polje polja i koliko su stabilni pomični stroj važniji. Kamera s manje megapiksela, ali visoka osjetljivost može bolje funkcionirati ako daje jasnije slike i brže provjere. Ako vam je stalo samo do jedne stvari, poput megapiksela ili cijene, možda će vam nedostajati i drugi važni dijelovi poput koliko je nedostataka, koliko je to pouzdano i koliko je lako programirati. Usmjerenost na samo jednu stvar može dovesti do lošeg AOI izbora koji ne odgovara vašim stvarnim potrebama.
Ostale pogreške koje ljudi čine jesu:
· Izrada pravila inspekcije previše strogim ili previše jednostavnim, što može uzrokovati propuštene probleme ili previše lažnih alarma.
· Korištenje pogrešnih svjetala ili postavki kamere, što može otežati pogreške za vidjeti i uzrokovati više rada.
· Ne trening radnika, što čekove čini sporijom i uzrokuje više pogrešaka.
· Ne ažuriranje treninga kada se AOI tehnologija promijeni.
· Zaboravite na inspekcijske korake koji odgovaraju vašim pločama.
Pravi primjer pokazuje da se bolje AOI strojevi, pravljenje prilagođenih provjera i obuka vašeg tima može smanjiti za 20% i učiniti brže djelo za 15% . Trebali biste pogledati sve, a ne samo jednu stvar, kada odaberete svoj AOI sustav.
Odabir najboljeg AOI sustava ovisi o tome što vam treba SMT linija. INLINE AOI je dobar za linije koje čine brzo puno ploča. Offline AOI je bolji za male poslove ili testiranje novih ideja. Trebali biste uskladiti svoj AOI sustav sa svojim proizvodnim ciljevima za najbolje rezultate:
· Učinite svoje proizvode boljim i trošite manje.
· Dobivate brze podatke koji će vam pomoći poboljšati svoj postupak.
· Možete upravljati škakljivim dizajnom PCB -a i brzim radom.
Da biste dobro učinili, slijedite ove korake:
1. pojasnite ciljeve za ono što želite provjeriti.
2. Odlučite gdje staviti i kako postaviti AOI.
3. Naučite svoj tim kako koristiti sustav.
4. Isprobajte i prilagodite AOI stroj.
5. Povežite AOI podatke s drugim provjerama koje radite.
6. Nastavite poboljšati svoj sustav i vodite računa o njemu.
Pravi AOI sustav pomaže vam da napravite bolje proizvode, trošite manje i rastete svoje poslovanje.
Ploče možete provjeriti odmah s inline AOI . To znači da pronađete probleme čim se dogodi. Vaša SMT linija nastavlja se brzo kretati i ne usporava. Napravite bolje proizvode i bacate manje.
Da, obje vrste možete koristiti na istom mjestu. Inline AOI je dobar za brzo provjeru puno ploča. Offline AOI je bolji za nove dizajne ili posebne ploče. Korištenje oba pomaže vam da provjerite više stvari i održavate visoku kvalitetu.
Trebali biste često provjeravati i prilagoditi svoj AOI sustav. Većina ljudi kaže da to rade svaki mjesec. Uvijek poslušajte što proizvođač strojeva kaže za najbolje rezultate.

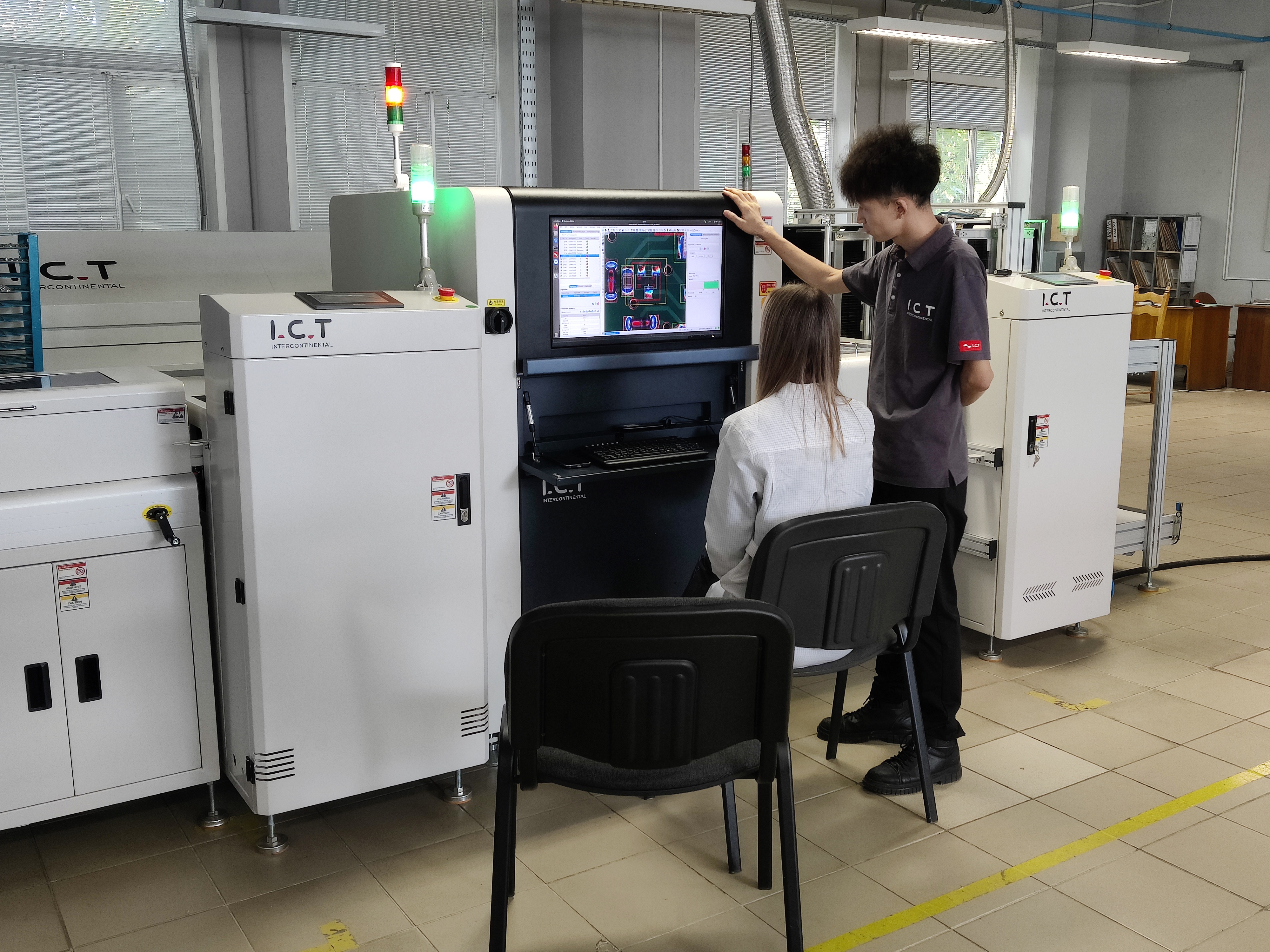

Vaš tim mora naučiti kako koristiti offline AOI. Stroj ima mnogo alata i mogućnosti. Trening pomaže vašem timu da pronađe više pogrešaka i bolje koristi sustav.
