Uzdizanje do novih visina: podizanje stroja za rendgensku inspekciju PCB-a s vrhunskim I.C.T rješenjima

PCB X-Ray Inspection Machine -800x200

U svijetu napredne proizvodnje elektronike, važnost PCB strojevi za rendgensku inspekciju ne može se precijeniti.Ovi strojevi igraju ključnu ulogu u osiguravanju kvalitete, preciznosti i pouzdanosti tiskanih ploča (PCB).U ovom poglavlju predstavljamo tri izuzetna proizvoda u ovoj kategoriji: X-7100, X-7900 i X-9200.Iako svaki model nudi jedinstvene značajke i mogućnosti, oni dijele niz zajedničkih prednosti koje ih izdvajaju na tržištu.

Privlače li vam se neke značajke I.C.T-ovog rendgenskog uređaja?

Iznimna prostorna razlučivost i točnost slike

1. Postižući izvanrednu prostornu razlučivost do 5 μm, ovi strojevi pružaju neusporedivu jasnoću slike.

2. Uz minimalnu točnost slike od 76 μm, nude preciznost koja zadovoljava najzahtjevnije industrijske standarde.

Intuitivni dizajn softvera

1. Softver jednostavan za korištenje dizajniran je s vizualnim navigacijskim sučeljem.

2. Rezultati inspekcije prikazani su šarama označenim bojama, što olakšava brzo i jednostavno prepoznavanje ključnih značajki.

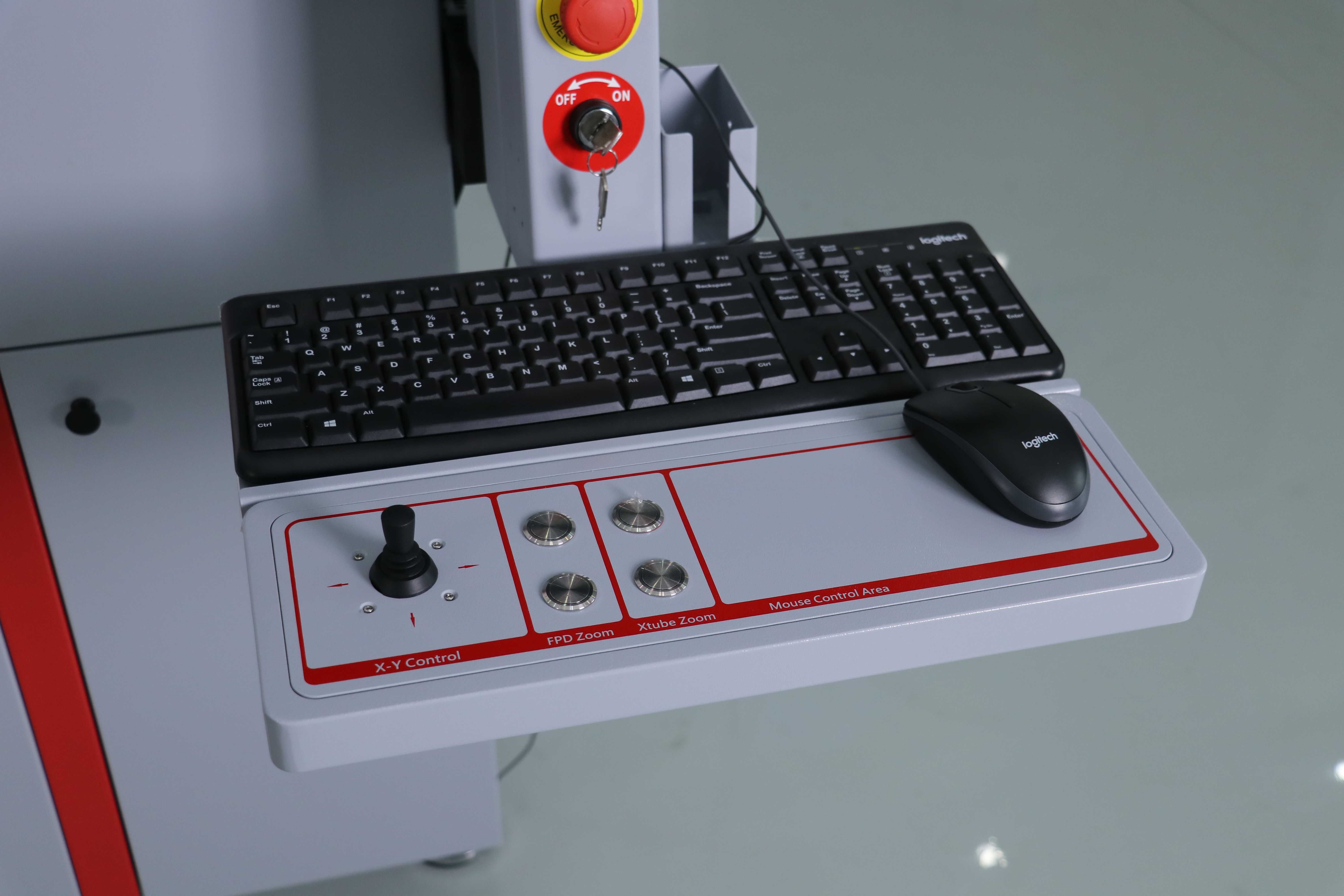

PCB računalo stroja za rendgensku inspekciju

PCB X-Ray Inspection Machine Kontrola s računala i joysticka

PCB X-Ray Inspection Machine servo motor

Servo motor stroja za rendgensku inspekciju PCB-a

Učinkovita interakcija s korisnikom

1. Korisnici mogu besprijekorno upravljati strojevima pomoću miša ili upravljačke poluge.

2. Imaju sustav mjerenja s jednim ključem za veličinu mjehurića, stopu praznina i visinu penjanja na lim.

Rotacija platforme od 360 stupnjeva

1. Mogućnost rotacije platforme za punih 360 stupnjeva osigurava sveobuhvatnu pokrivenost inspekcijom.

2. U kombinaciji s maksimalnim kutom gledanja rendgenske cijevi od 60 stupnjeva, tijekom pregleda nema slijepih točaka.

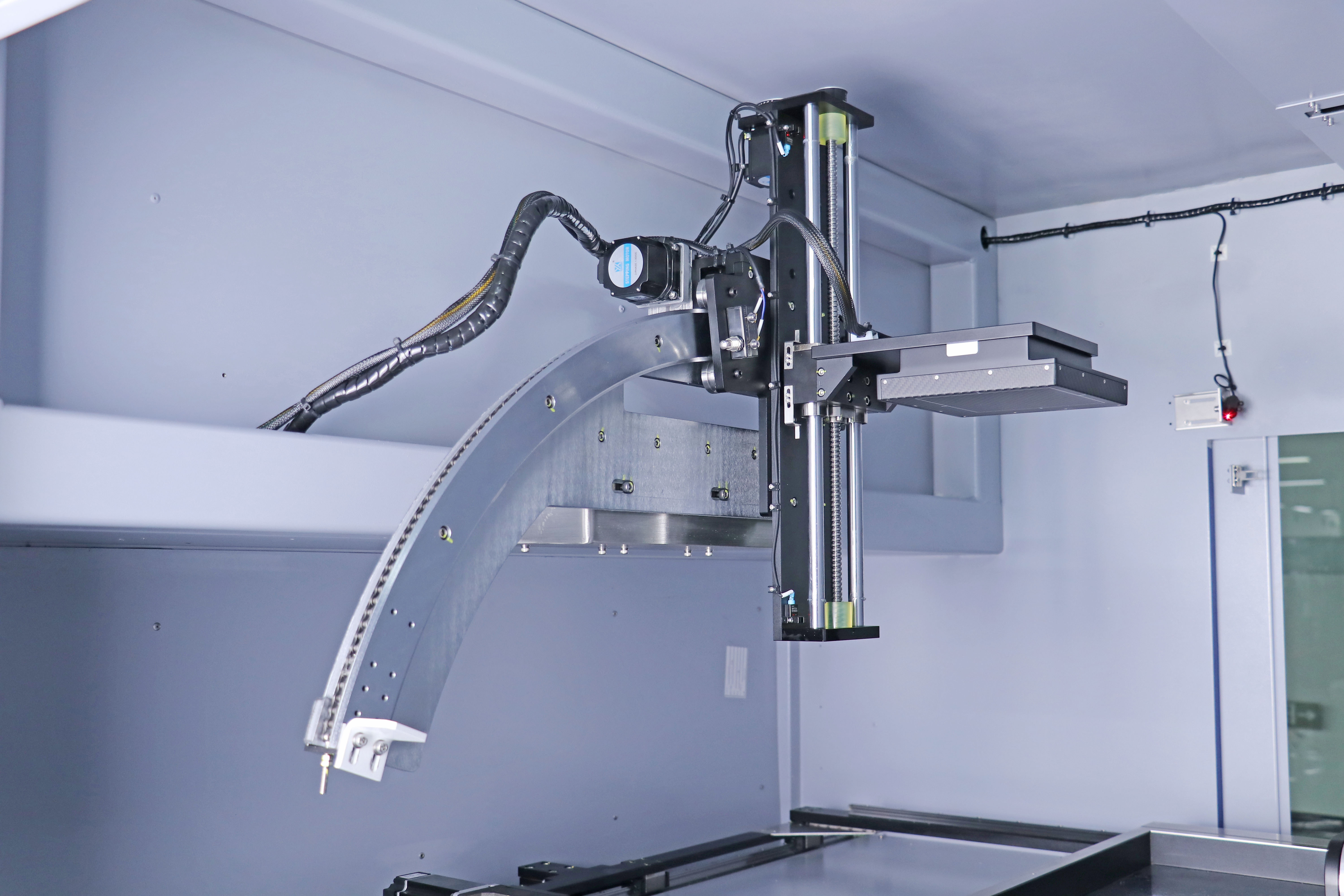

PCB cijev stroja za rendgensku inspekciju

PCB X-Ray Inspection Machine Ravna ploča

Sposobnost pregleda serije

Ovi strojevi briljiraju u testiranju serija, značajno povećavajući učinkovitost učinkovitim identificiranjem neispravnih proizvoda.

Visoka preciznost u ponovljenom testiranju

Sa svojom velikom ponovljivošću, ovi strojevi zadovoljavaju stroge CPK standarde koje zahtijevaju kupci.

Visoki sigurnosni standardi

Naši proizvodi su dobili certifikate kao što su europski CE certifikat, međunarodni ISO sustav upravljanja kvalitetom i AERB X-ray certifikat, čime se osigurava njihova sigurnost i usklađenost s globalnim standardima.

Sukladnost sa sigurnosnim standardima

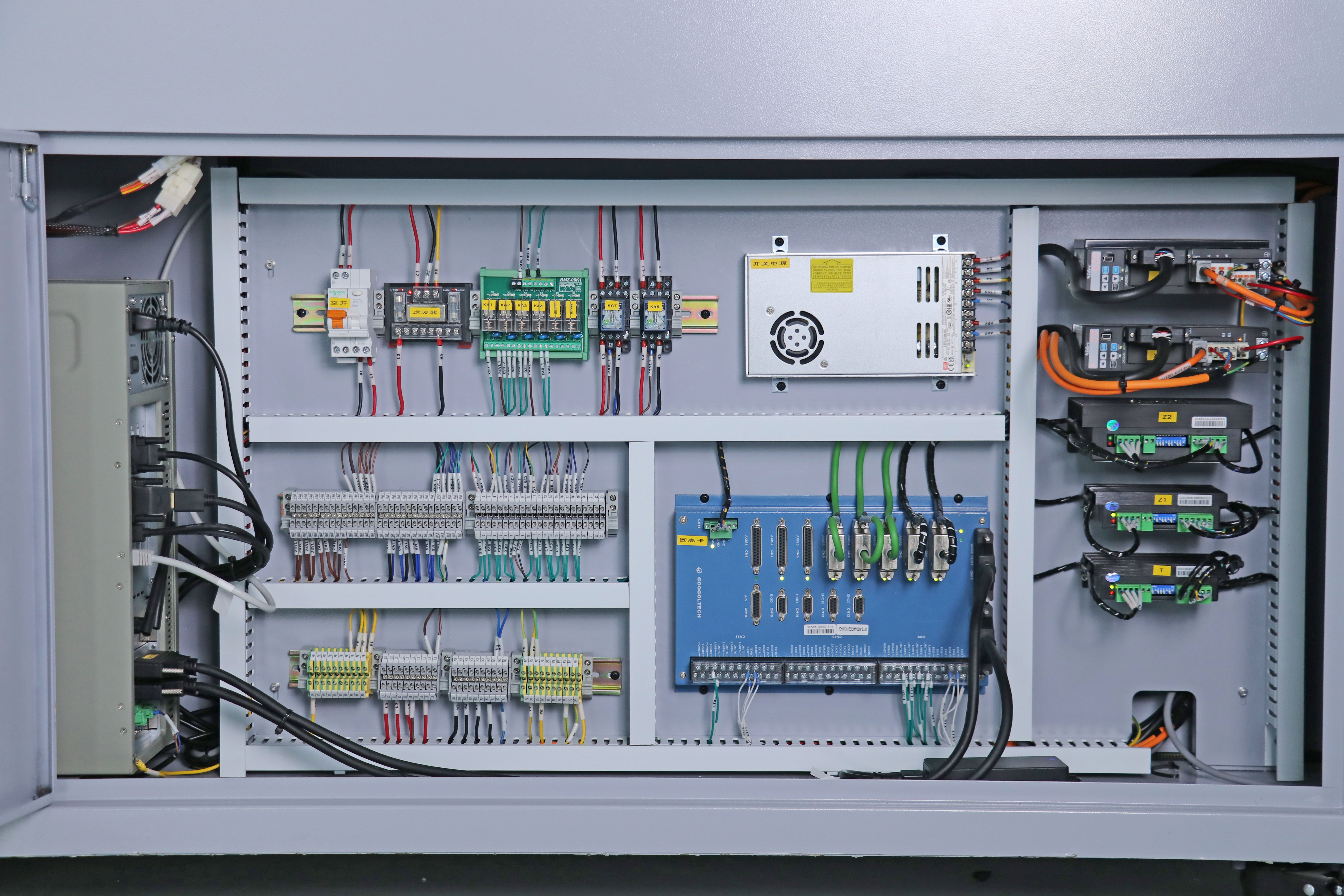

Kontrolna kutija stroja za rendgensku inspekciju PCB-a

I.C.T PCB X-Ray Inspection Machine Slučaj za detekciju:

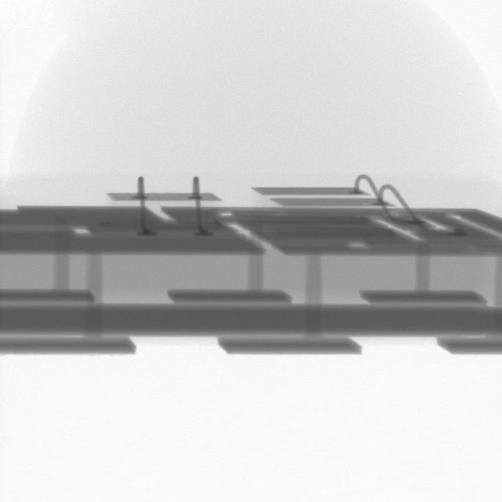

PCB X-Ray inspekcija Detekcija stroja LED

LED

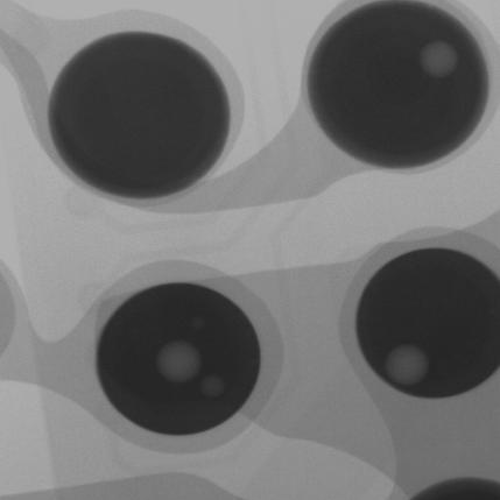

BGA mjehurić

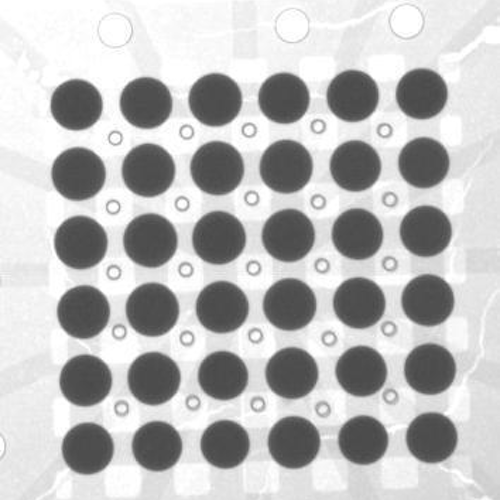

PCB rendgenska inspekcija Stroj za otkrivanje BGA kuglica za lemljenje

BGA kuglice za lemljenje

PCB rendgenska inspekcija Stroj za detekciju omeđivanja zlatne žice

Omeđivanje zlatnom žicom

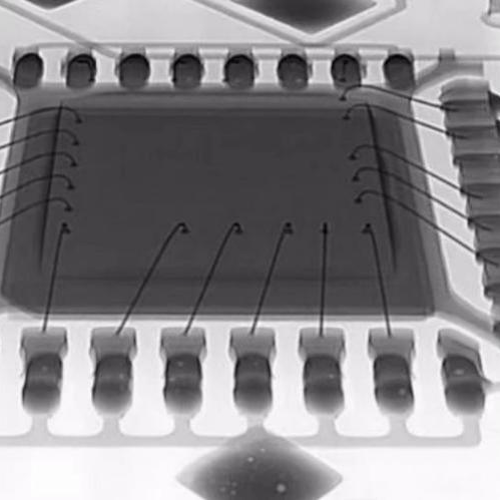

PCB rendgenska inspekcija Stroj za detekciju IC žice

IC žica

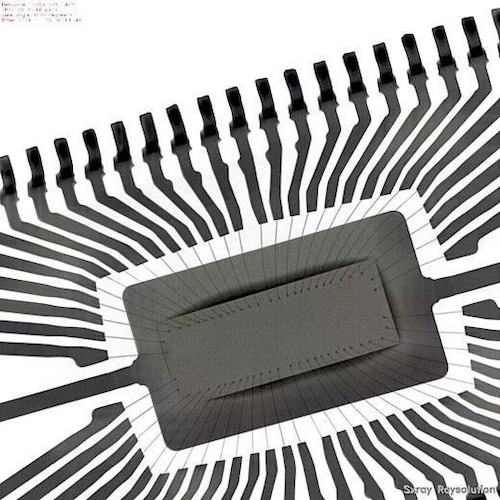

PCB X-Ray inspekcija Stroj za detekciju LC linija

Linija LC

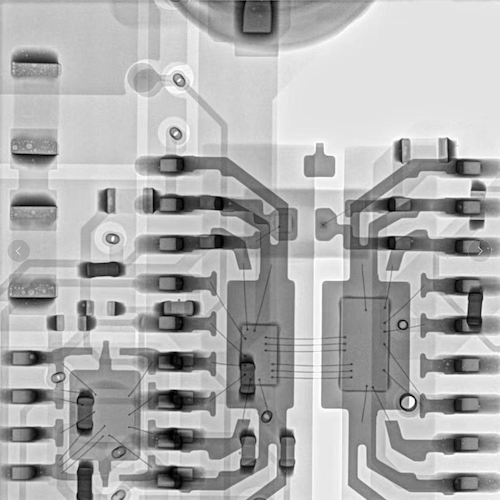

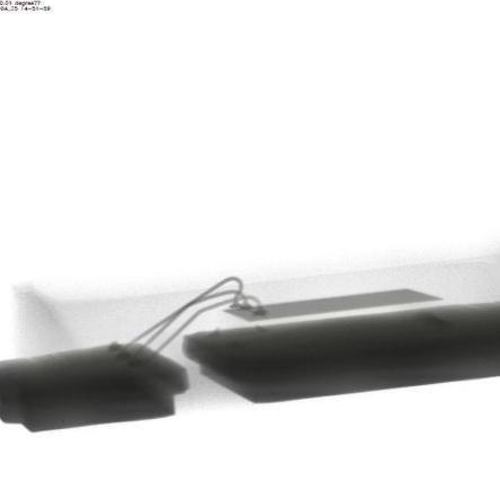

PCB rendgenska inspekcija Detekcija stroja Mini LED

Poluvodič

Mini LED

Bliži pogled na PCB strojeve za rendgensku inspekciju tvrtke I.C.T

Kada je riječ o PCB rendgenskim strojevima za inspekciju, I.C.T nudi niz vrhunskih rješenja, od kojih je svako skrojeno da zadovolji različite potrebe proizvođača elektroničkih uređaja.U ovom poglavlju, provest ćemo vas kroz razlike između naša tri izuzetna modela: X-7100, X-7900 i X-9200.Zamislite to kao svoj vodič za odabir savršenog partnera za inspekciju PCB-a.

X-7100: Precizni redefinirani stroj za rendgensku inspekciju PCB-a

Točnost slike: Uz impresivnu točnost slike od 85 μm i rezoluciju koja može doseći 5 μm, X-7100 postavlja visoke standarde za preciznost.

Povećanje: Može se pohvaliti maksimalnim povećanjem od 200x, što osigurava detaljne preglede.

Izvor X-zraka: Opremljen zatvorenom cijevi od 90 kV, koristi renomirani japanski brend, Hamamatsu.

Veličina platforme: Prilagođavajući 540*540 mm, ovaj svestrani stroj odgovara potrebama inspekcije većine elektroničkih proizvoda.

Pošaljite upit

X-7900: Stroj za rendgensku inspekciju PCB-a s visokom preciznošću

Točnost slike: X-7900 podiže ljestvicu s preciznošću slike od 76 μm i izvanrednom rezolucijom do 3 μm.

Povećanje: Mogućnost povećanja do 450 puta, pruža višu razinu preciznosti.

Sjaj ravnog panela: Sadrži razlučivost ravnog zaslona od 1648*1644px, a pokreće ga južnokorejski brend DRTECH.

Izvor X-zraka: Kao i X-7100, koristi Hamamatsuovu poznatu tehnologiju zatvorene cijevi na 130 kV.

Fleksibilnost platforme: Platforma od 540*540 mm može se okretati za 360 stupnjeva, osiguravajući sveobuhvatnu inspekciju bez mrtvog kuta.

Pošaljite upit

X-9200: Precizni redefinirani stroj za rendgensku inspekciju PCB-a

Točnost slike: Usklađuje se s X-7900 s preciznošću slike od 76 μm, ali uz nevjerojatnu razlučivost do 1 μm.

Povećanje: Ide iznad i dalje, može povećati slike do 2500 puta, nudeći neusporedivu preciznost.

Vrhunski ravni panel: Korištenje južnokorejske marke ERE za ravne ploče i korištenje 110kV projekcijske cijevi za izvor X-zraka.

Napredni motorni sustav: Opremljen servo motornim sustavom za precizne pokrete.

Prostrana platforma: Može se pohvaliti ekspanzivnom platformom od 690*685 mm koja se, poput svoje braće i sestara, može okretati za 360 stupnjeva za temeljite preglede.

Pošaljite upit

Često postavljana pitanja (FAQ)

Pitanje 1: Što je PCB rendgenski pregledni stroj i kako može koristiti SMT ili PCBA tvornicama?

Odgovor: Stroj za rendgensku inspekciju je sofisticirani dio opreme dizajniran za ispitivanje bez razaranja tiskanih pločica (PCB).Koristi X-zrake za prodiranje i vizualizaciju unutarnjih struktura PCB-a.Ovi su strojevi neprocjenjivi u tvornicama SMT (Surface Mount Technology) i PCBA (Printed Circuit Board Assembly) budući da osiguravaju kvalitetu i pouzdanost elektroničkih komponenti otkrivanjem nedostataka, poput problema s lemljenjem, skrivenih pukotina i praznina, koje mogu biti nevidljive prostim okom.

Pitanje 2: Zašto tri I.C.T-ova modela X-zraka ne uključuju tehnologiju otvorene cijevi?

Odgovor: I.C.T odlučuje ne ugraditi tehnologiju otvorenih cijevi u naše rendgenske uređaje.Ova se odluka temelji na činjenici da trenutačno nema domaćih dobavljača u Kini koji nude tehnologiju otvorenih cijevi koja može parirati kvaliteti i izvedbi stranih dobavljača.Oslanjanje na uvoz značajno bi povećalo troškove proizvodnje, čineći opremu manje isplativom za naše kupce u usporedbi sa stranim rendgenskim uređajima s otvorenom cijevi.

Pitanje 3: Koje su razlike između otvorene cijevi, zatvorene cijevi i projekcijske cijevi u rendgenskim uređajima?

Odgovor: Ovi izrazi odnose se na vrstu izvora X-zraka koji se koristi u strojevima:

Otvorena cijev: Ova vrsta izvora X-zraka nalazi se izvan inspekcijske komore, što omogućuje jednostavnu zamjenu i održavanje.Pruža visoku fleksibilnost i obično se koristi u istraživačkim i vrhunskim aplikacijama.
Zatvorena cijev: izvor X-zraka zatvoren je unutar inspekcijske komore, nudeći povećanu sigurnost.Često se koristi u industrijskim i proizvodnim okruženjima.
Projekcijska cijev: Ovo je specijalizirani izvor X-zraka koji se koristi za specifične primjene kao što je 3D CT skeniranje.Nudi preciznu kontrolu nad rendgenskim zrakama za detaljno snimanje.

Odluka I.C.T-a da isključi tehnologiju otvorenih cijevi rezultat je razmatranja navedenih u pitanju 2. Prioritet nam je isporuka visokokvalitetnih, troškovno učinkovitih rješenja za naše klijente, a naša tehnologija zatvorenih cijevi usklađena je s tom obvezom.
