I.C.T pruža rješenja za SMT proizvodne linije s automatiziranom optičkom inspekcijom (AOI)

AOI je skraćenica za Automated Optical Inspection, koja se naširoko koristi u elektroničkoj industriji za provjeru izgleda sklopa PCBA na stražnjem kraju linije za sklapanje tiskanih ploča.Osnovno načelo AOI-ja je prosuditi zadovoljava li objekt koji se ispituje standardu usporedbom postoji li velika razlika između objekta koji se testira i standardne slike korištenjem slikovne tehnologije.AOI emitira 4-bojni izvor svjetlosti na PCBA ploču, koja se automatski skenira industrijskom kamerom u potrazi za katastrofalnim kvarovima, kao što su komponente koje nedostaju ili greške u kvaliteti.Stoga kvaliteta AOI ovisi o sposobnosti slikanja slike, sposobnosti analiziranja algoritma i tehnologiji diskriminacije slike.I.C.T AOI je dobro prošao u ovim aspektima.

Neki kupci će razmisliti da li je potrebno kupiti AOI stroj, a jedno od rješenja za poboljšanje učinkovitosti kvalitete je korištenje AOI.Ako se greška može pronaći u proizvodnoj liniji, može se odmah ispraviti, tako da se stopa grešaka može uvelike smanjiti, a informacije se mogu vratiti na početak proizvodne linije, tako da se mnogi od istih problema mogu riješiti ili izbjegavati s prednje strane.

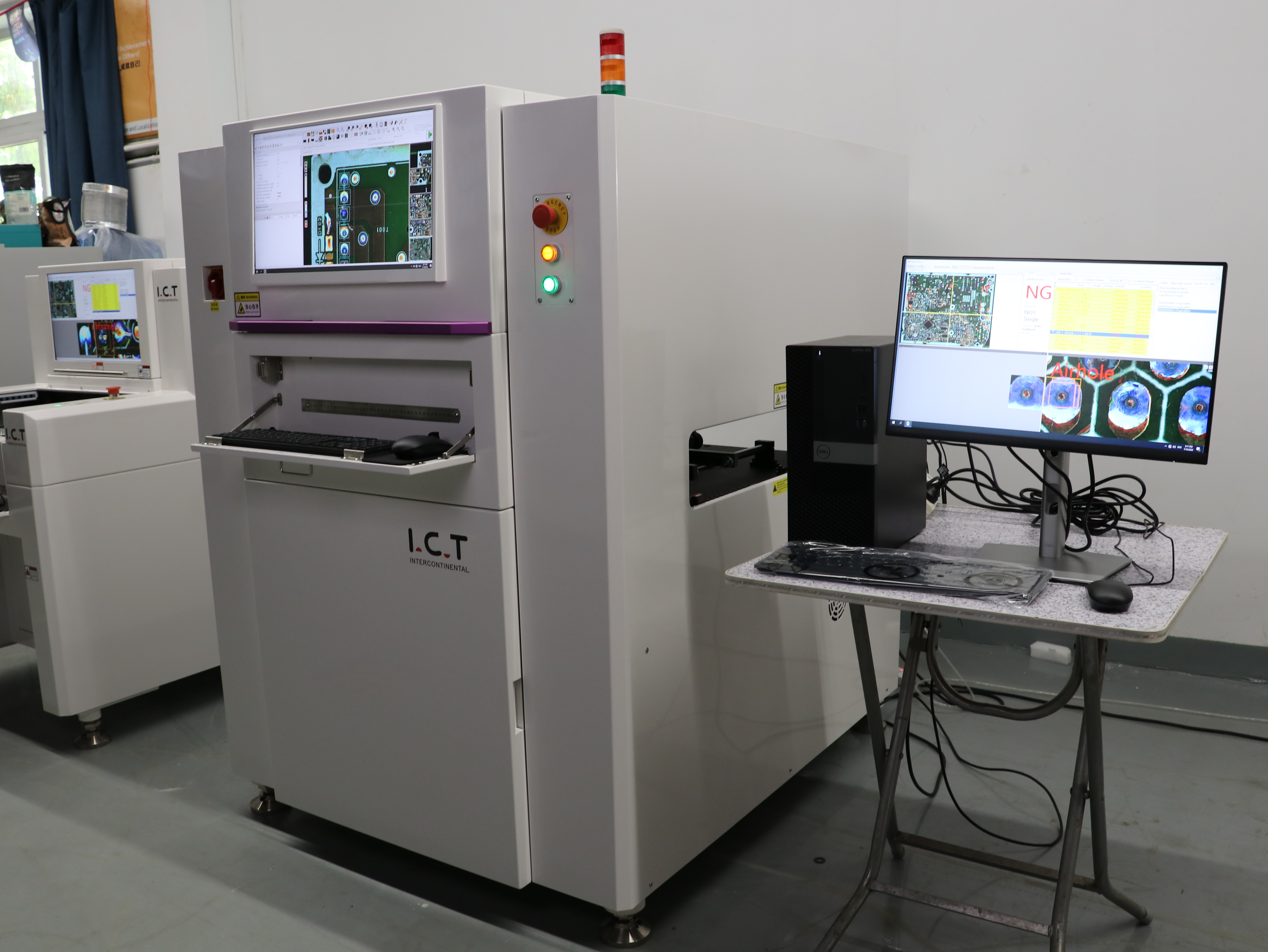

Uvođenje I.C.T AOI stroja

I.C.T AOI ima dvije mogućnosti - Online i Offline

Možete odlučiti koji ćete odabrati na temelju svojih kapaciteta i proračuna. Postoji nekoliko vrsta online AOI, koji se određuju prema vašoj proizvodnoj liniji. I.C.T-V5000H koristi se za prednji i stražnji kraj reflow lemljenja u SMT proizvodnim linijama, obično se postavlja na stražnji kraj reflow peći.Koji se postavljaju na prednji kraj peći za reflow kako bi se ispitalo stanje SMT-ae SMT stroj.Postavljen na stražnji kraj reflow lemljenja koristi se za otkrivanje PCBA nakon lemljenja.

Oba I.C.T-V5200 i I.C.T-V5300 postavljaju se na stražnji kraj DIP linije i mogu brzo i točno otkriti sve probleme s lemljenim spojevima.Razlika je u tome što I.C.T-V5200 sadrži obrnutu funkciju, jedna PCBA strana se otkriva, druga strana se otkriva nakon inverzije.The I.C.T-V5300 je nadograđena verzija I.C.T-V5200.Ima dva izvora svjetla i kamere na vrhu i dnu, može detektirati vrh i dno u isto vrijeme, što može uštedjeti 2,2 puta vrijeme detekcije.

The I.C.T-VC5000 postavlja se u liniju za premazivanje, na stražnjem kraju IR ili UV pećnica za sušenje, za pregled PCBA nakon premazivanja.

Uz gore navedene online modele, offline model I.C.T-V8 također ima veliki obujam prodaje.Osim što osoba mora ručno postaviti ploču za detekciju, ostale konfiguracije su iste kao kod online modela, a točnost i brzina detekcije mogu se nazvati savršenom.

Princip rada i karakteristike AOI

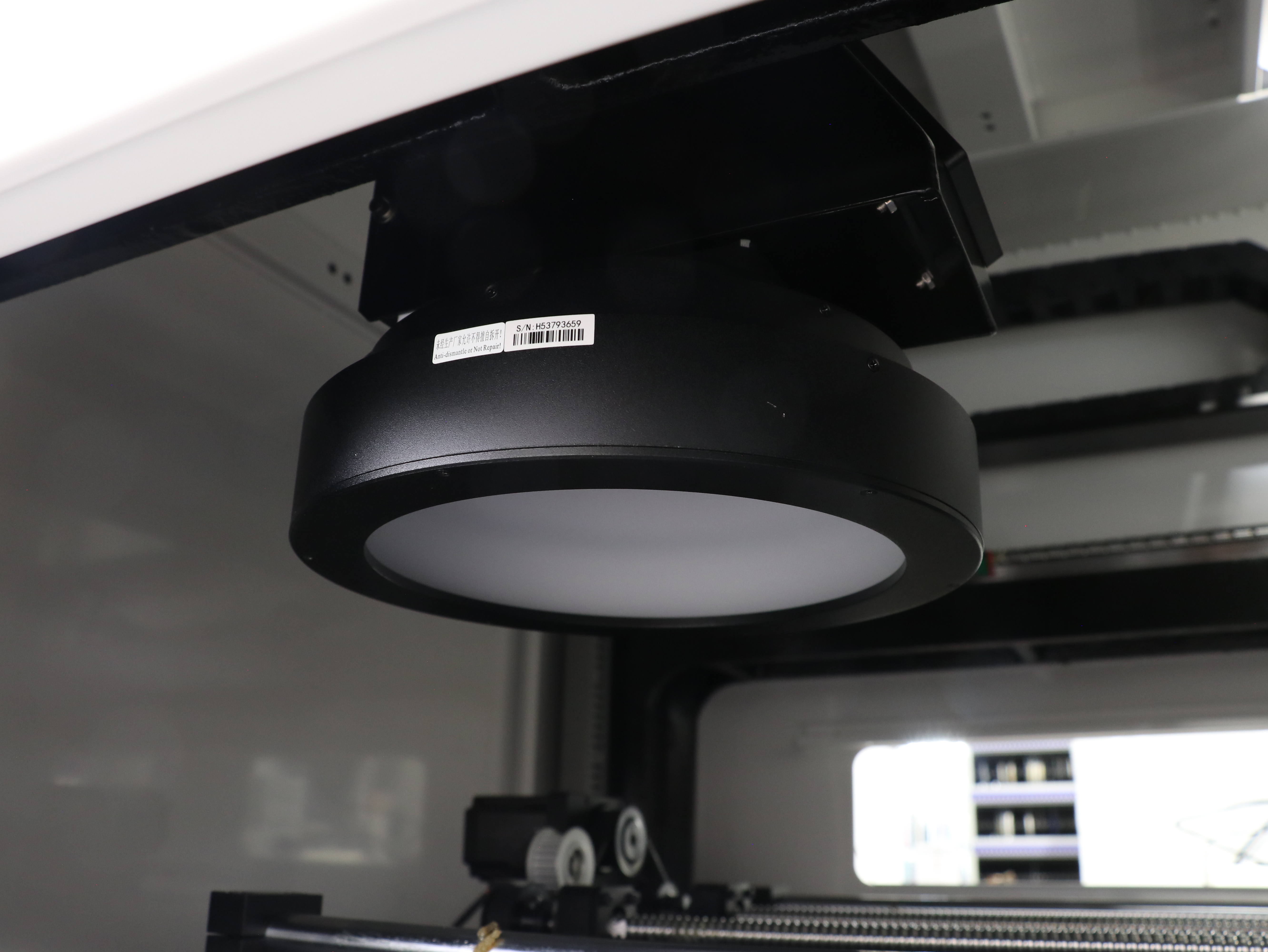

1. RGB+W četverobojni koaksijalni LED prstenasti izvor svjetla.

Najveća značajka I.C.T AOI je korištenje četverobojnog LED kružnog izvora svjetlosti: RGB+W, koji se redom odnosi na crveno, zeleno, plavo i bijelo svjetlo.Crvena, zelena i plava primarne boje mogu točnije obuhvatiti količinu kositra u svakom lemljenom spoju.Kružni izvor svjetla može postići detekciju od 360 stupnjeva bez mrtvog kuta, omogućujući kameri snimanje najstvarnijeg uzorka lemljenog spoja.Bijelo svjetlo povećava svjetlinu, što povećava prepoznavanje.A četverobojni LED izvor svjetla je koaksijalno svjetlo, također paralelno s industrijskom kamerom, tako da dizajn može uvelike smanjiti izobličenje slike.

2. Industrijska FOV kamera

I.C.T AOI koristi industrijsku kameru od 5 megapiksela koja je savršena za snimanje ploča i lemljenih spojeva 0201 i manjih komponenti.FOV točnost je 15μ, brzina snimanja je 0.2S/FOV, svaka FOV veličina je 80cm²/S. Možete osjetiti brzinu otkrivanja I.C.T AOI iz sljedećeg videa.Dodaj Opremljen telecentričnom lećom kako bi se osiguralo da slika nije iskrivljena.

3. Algoritamski softver razvijen od strane I.C.T-a

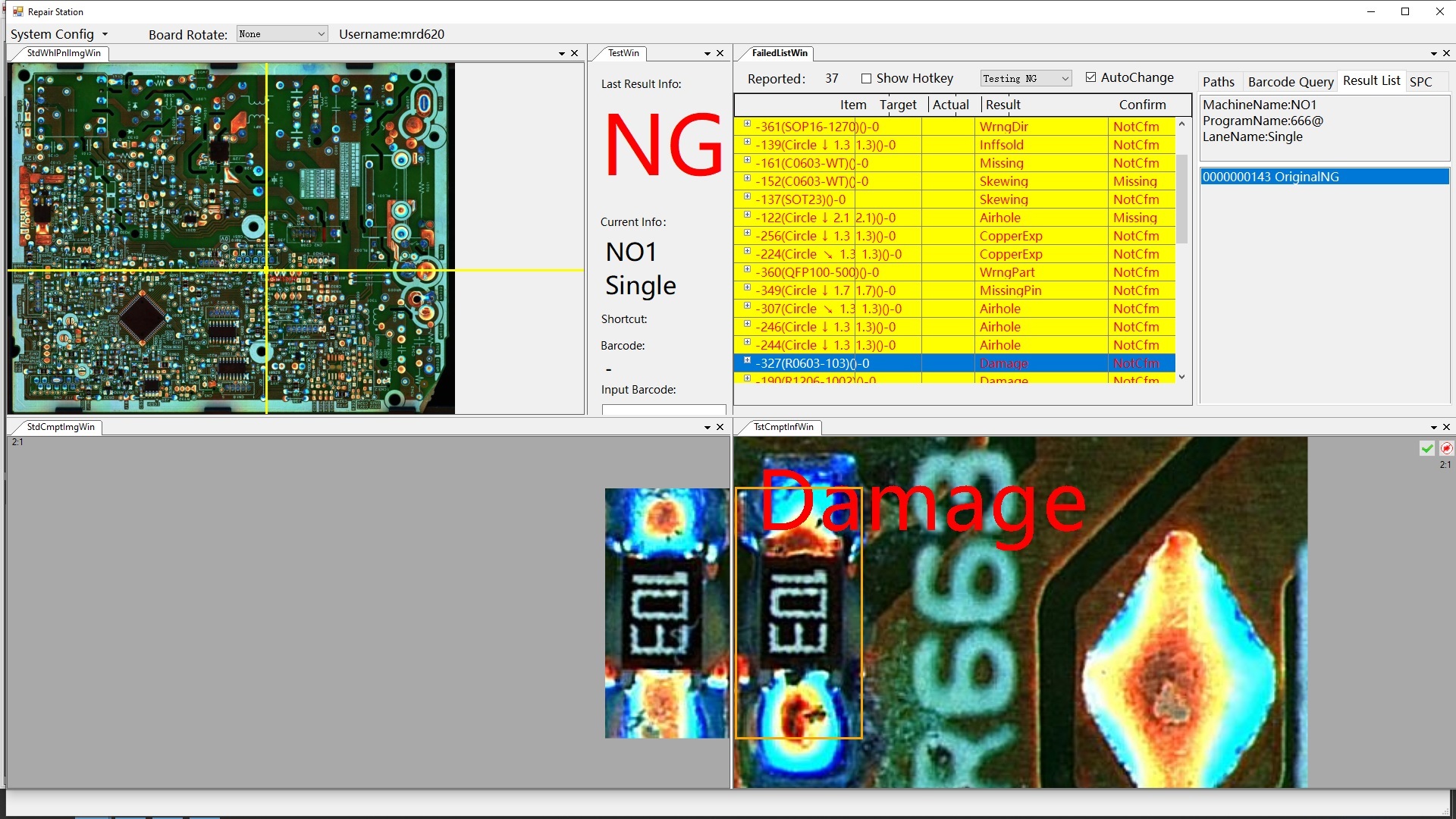

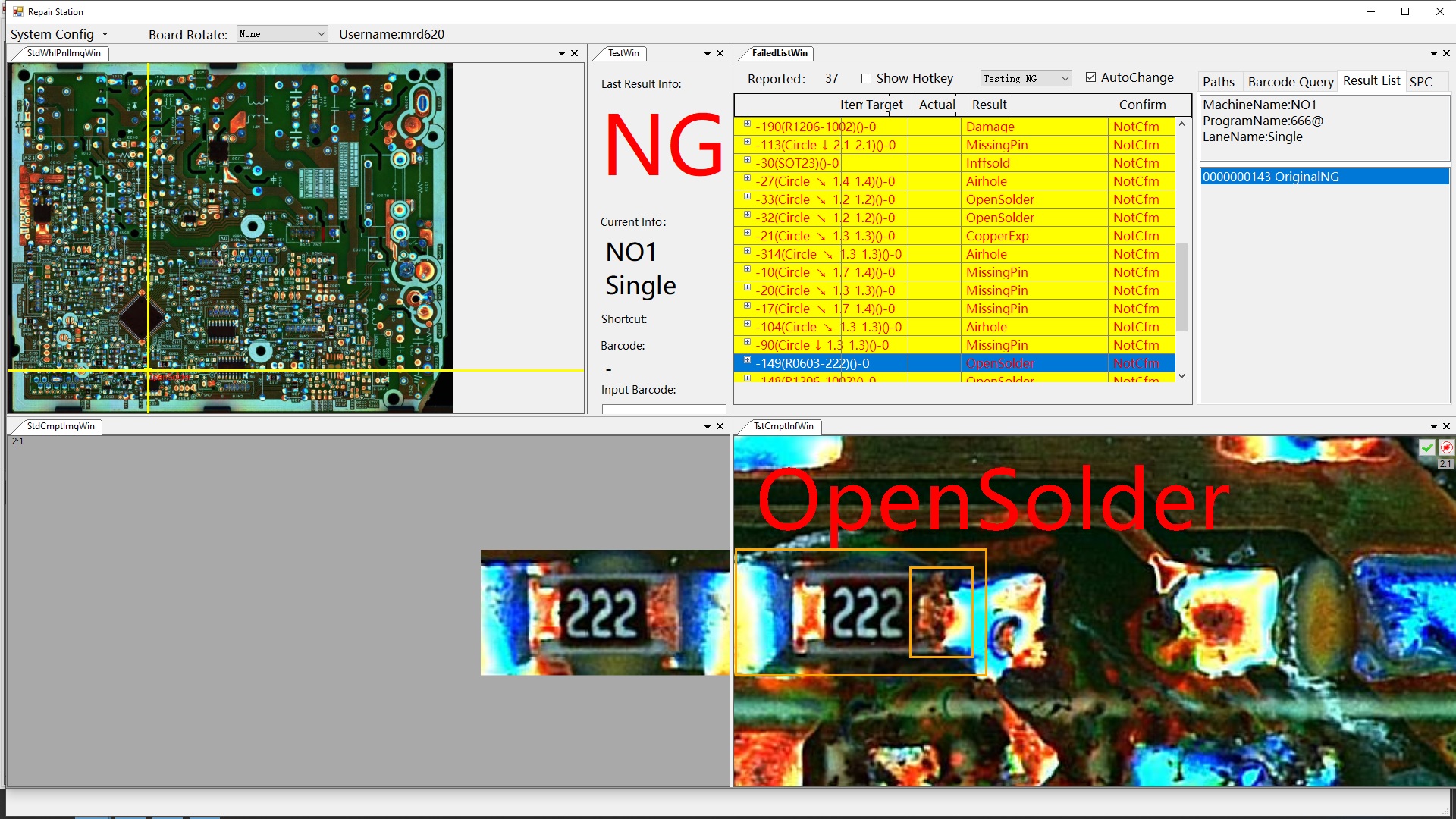

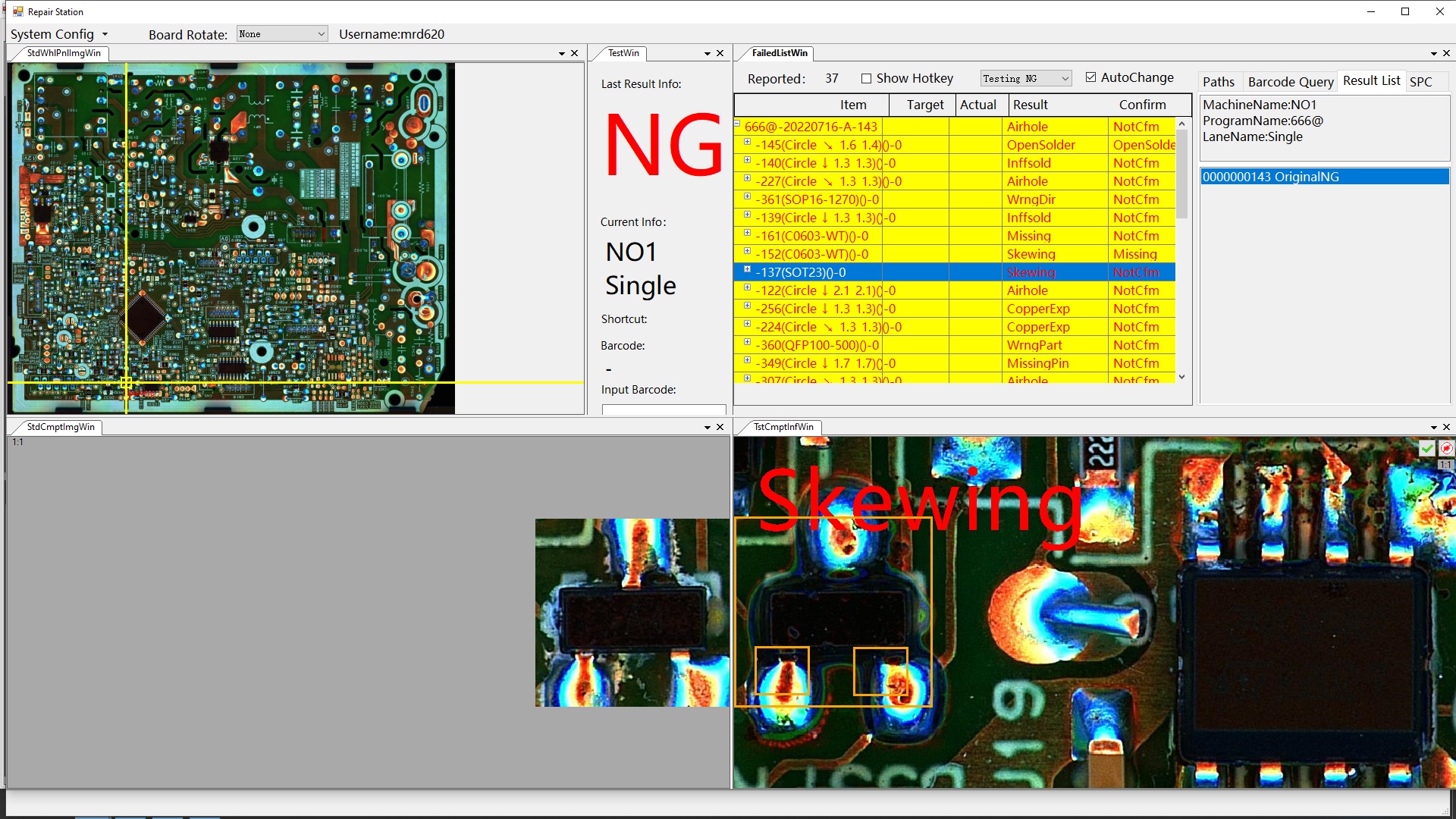

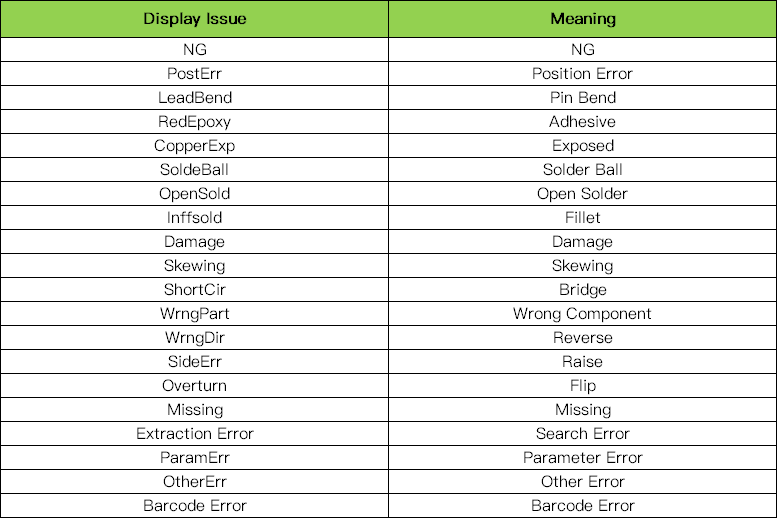

s rezultate detekcije RGB+W četverobojnog izvora svjetlosti, imamo vlastiti softver algoritma koji može testirati kvalitetu SMT zakrpe id DIP lemljeni spojevi.Za razliku od drugih marki AOI, I.C.T usvaja napredniji algoritam, kroz preciznu ekstrakciju kontrasta boja, uz detekciju mjesta lemljenja, također može precizno otkriti jesu li PCB jastučići i komponente oštećeni.

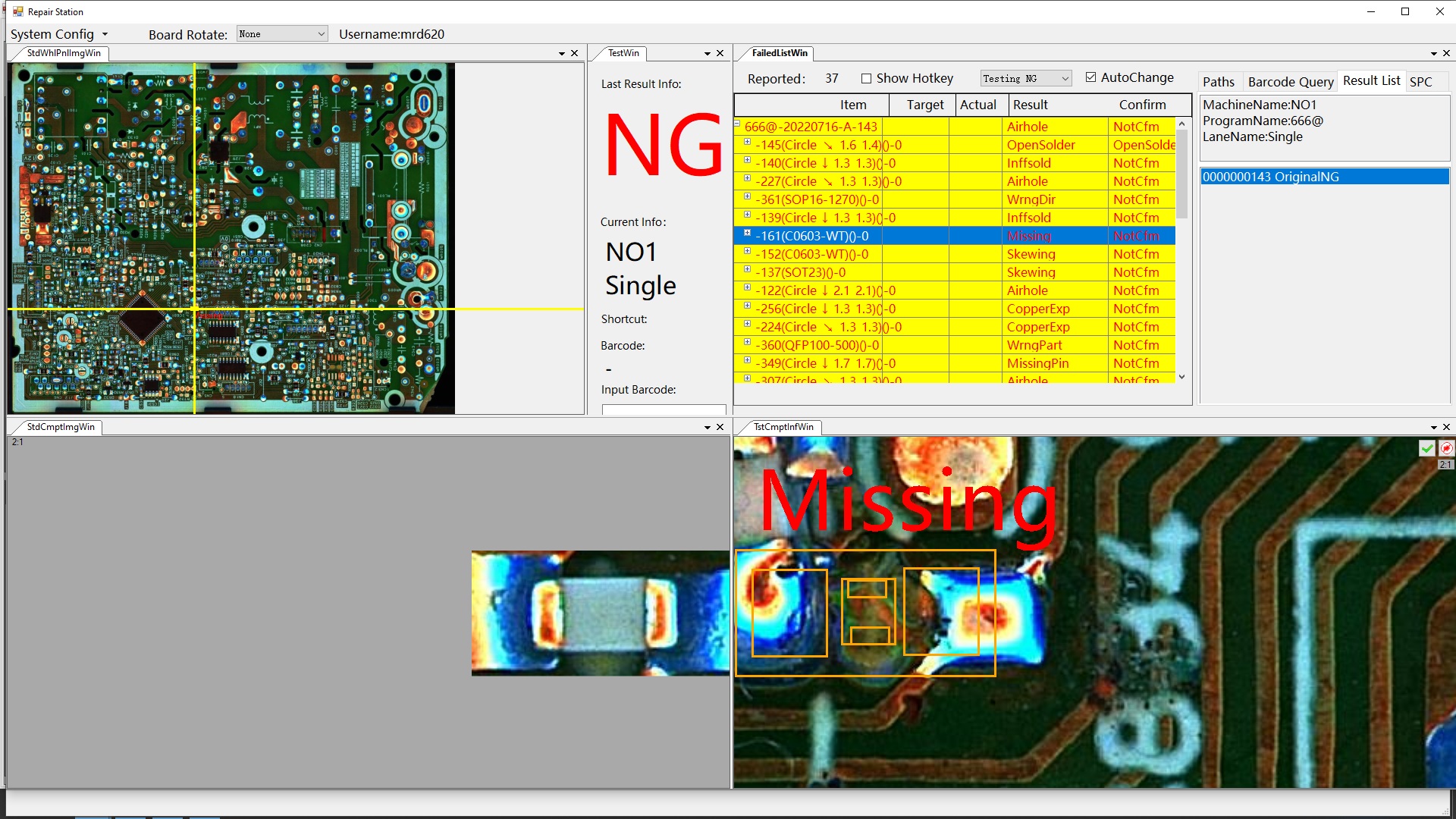

I.C.T AOI također ima neovisnu stanicu za popravak, koja može automatski prenijeti podatke na računalo tako da odjel stanice za popravak može trenutno provjeriti podatke problematične PCB ploče.

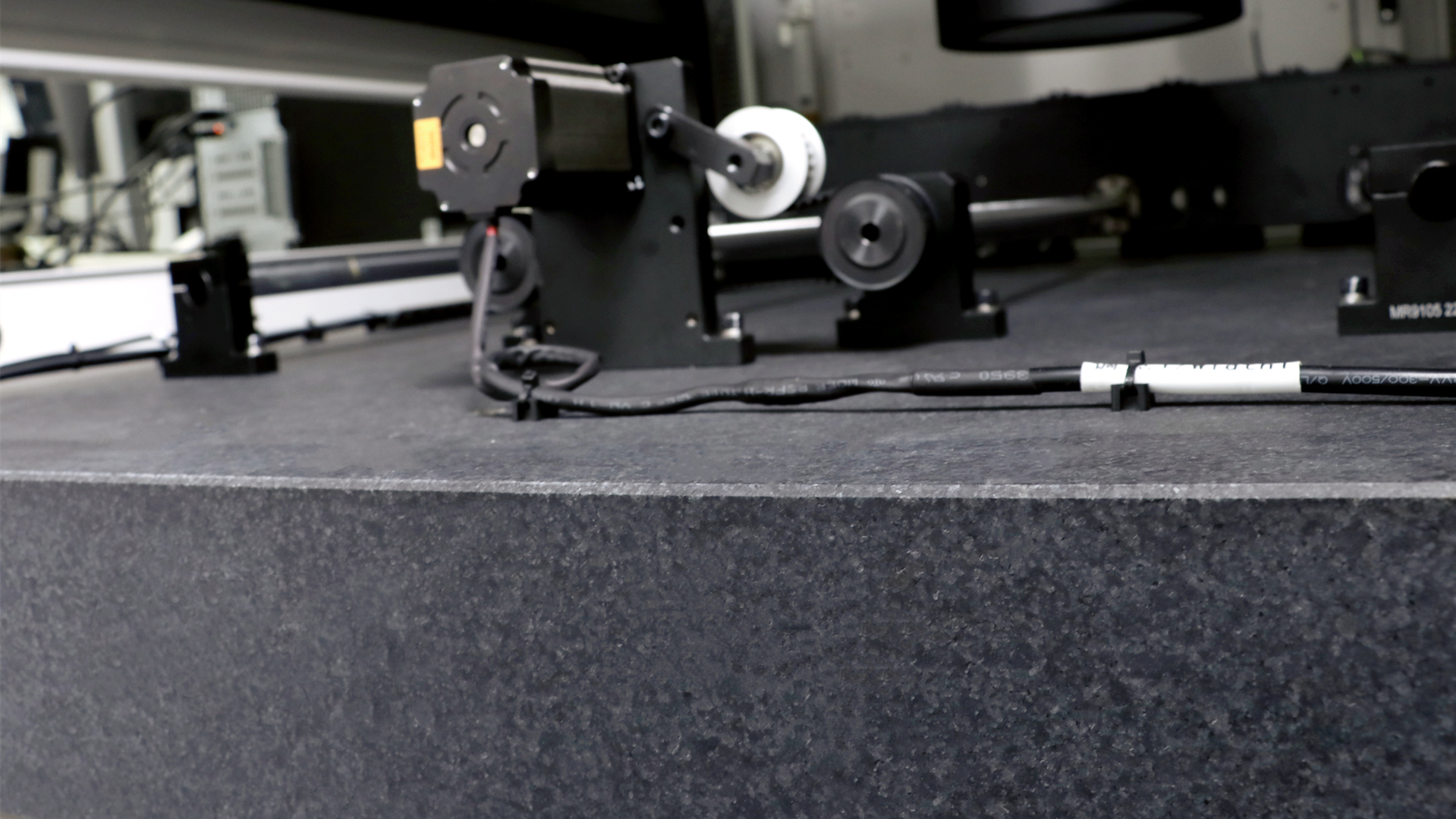

4. Mramorna konstrukcija

I.C.T AOI teži oko 1150 kg, jer je mramorna platforma mase oko 320 kg uključena u sredinu.Mramorna platforma omogućuje da centar mase (čestica) cijelog stroja tone, izbjegavajući vibracije uzrokovane AOI tijekom rada.To znači da I.C.T-ov AOI može postići brzinu snimanja od 0,2 s/foV, što može znatno poboljšati učinkovitost proizvodnje i inspekcije.

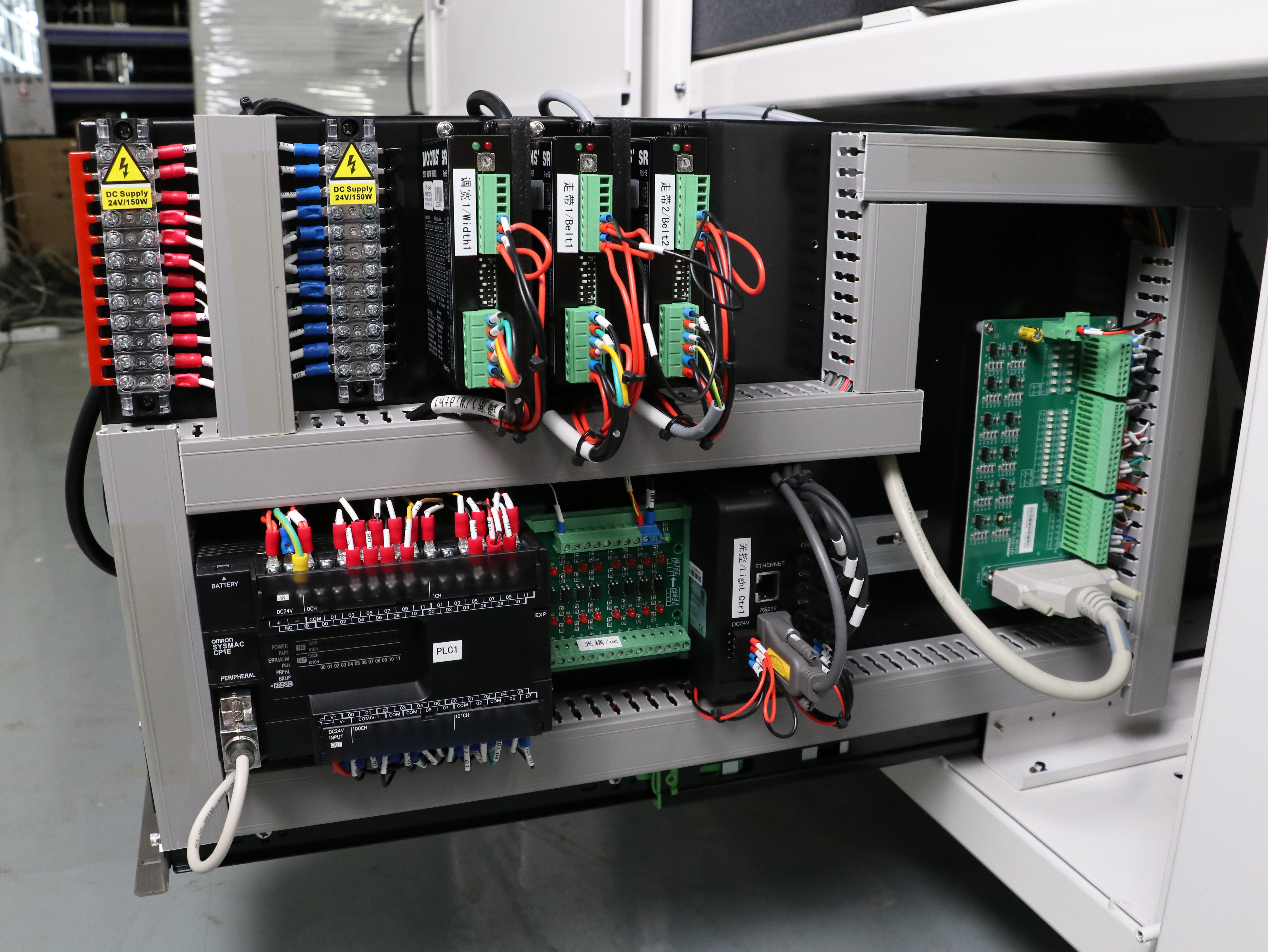

5. Firmware visoke kvalitete

I.C.T-ov AOI usvaja firmware međunarodno poznate marke, kao što je Omron PLC, s visokom kvalitetom prijenosa, velikom brzinom i stabilnom širokopojasnom mrežom, kako bi se osigurala brzina i kvaliteta stroja.
