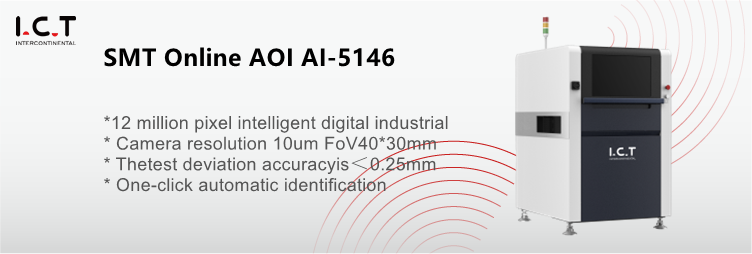

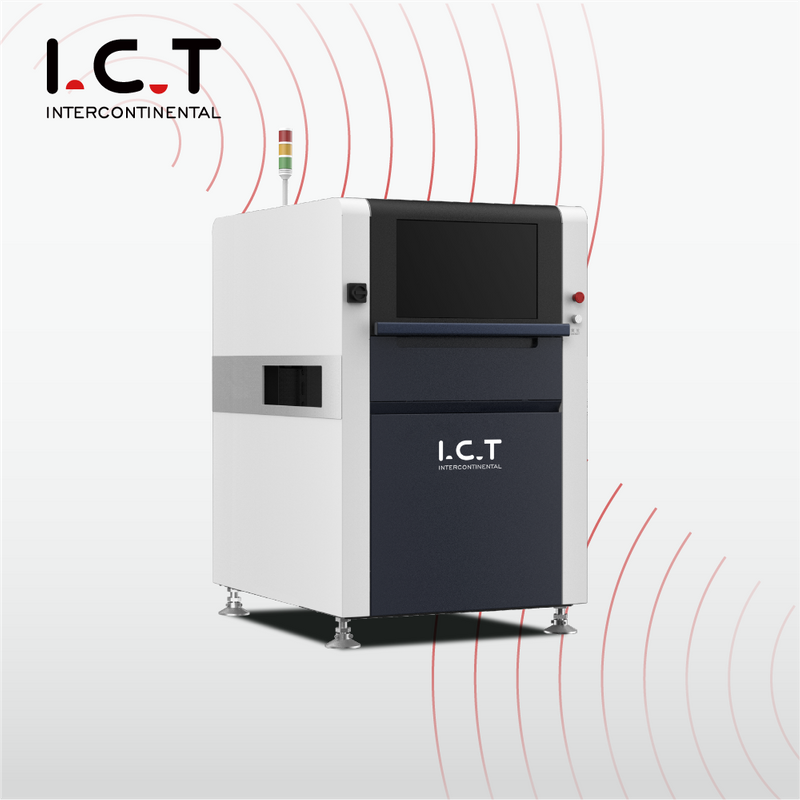

I.C.T SMT Online AOI AI-5146 je napredni stroj za inspekciju za SMT (tehnologija površinske montaže) proizvodne linije. Snima slike ploča u stvarnom vremenu pomoću industrijskih kamera u boji visoke preciznosti i obrađuje ih algoritmom Convolution Neural Network (CNN) kako bi inteligentno procijenio nedostatke komponenti i lemljenja.
Glavne značajke i funkcije SMT Online Aoi Inspection Machine:
Visoka točnost i stabilnost:
Nudi visoke stope pregleda s niskim stopama lažnih alarma, dobru stabilnost (@6 Sigma, ) i točnost odstupanja testa manju od ±0,25 mm. Također kompenzira iskrivljenje PCB-a.

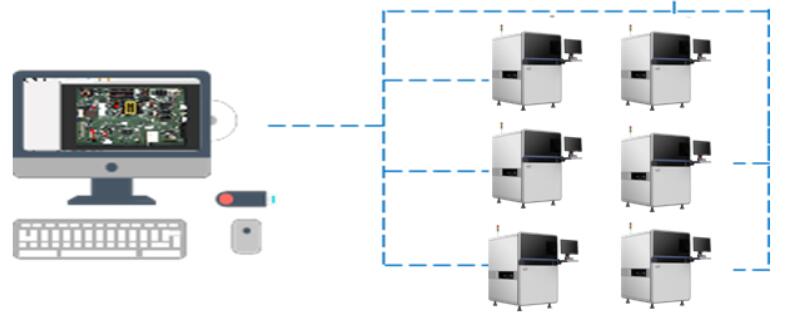

Kompatibilnost MES sustava:
Podaci se čuvaju u stvarnom vremenu i mogu se izvesti, a kamera može automatski čitati kodove (bar kod i QR kod). Pruža potpune podatke za poboljšanje procesa i praćenje proizvodnje i može se učinkovito primijeniti u MES sustavima.
Prednost SMT Online AOI Inspection Machine:
Fleksibilni postupci
1. Inteligentna prosudba: Automatski provjerite otpor, kapacitet, diodu i druge komponente.
2. Offline programiranje: Podržava offline programiranje. Pogodno za modificiranje i otklanjanje pogrešaka.
3. Online programiranje: Optimizirajte i prilagodite parametre opreme bez zaustavljanja proizvodne linije.
4. Brza promjena: Datoteke postojećih formata mogu se pozivati izravno bez ponovnog prilagođavanja.
5. Intuitivno podsjećanje: SPC podsjeća na broj stavke, pogrešan uređaj i njegovu vrstu slikama i znakovima.

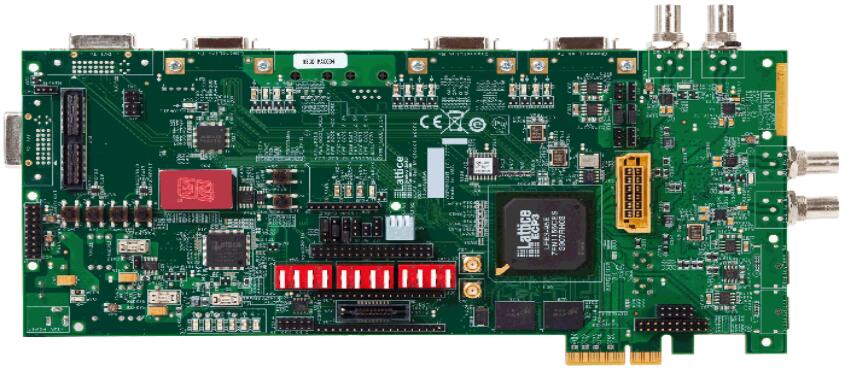

Jaka sposobnost inteligentne inspekcije

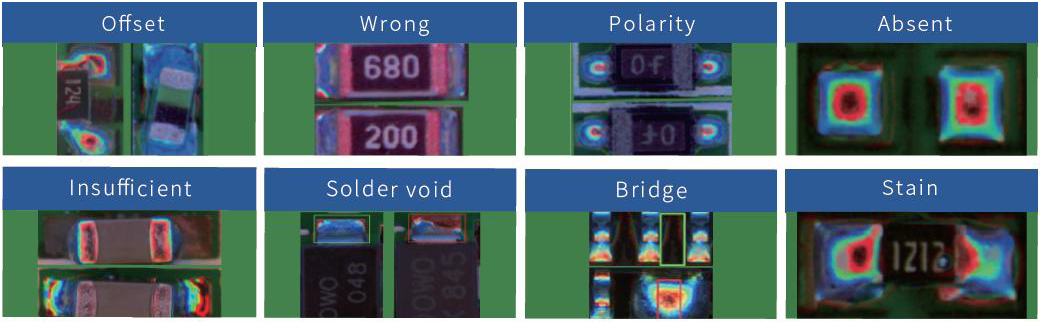

1. Model je obučen na temelju velikih podataka. Visoka točnost identifikacije komponenti i lemilice.
2. Ispravite alarm uzrokovan prepustom komponenti i odstupanjem lemnog kositra. Smanjite lažni alarm. Za neizrazitu značajku ima jaku sposobnost identifikacije.
3. Učinkovito pregledajte nedostatke bez ometanja boje ploče i promjene znakova na uređaju
4. Nepravilan pregled dijelova je jak. Automatski generiraj potvrdni okvir za pregled pinova IC. Ocijenite višestruke nedostatke jednim potvrdnim okvirom.
5. Jaka sposobnost generalizacije. Odstupanje uređaja, normalno kroz identifikaciju visoke preciznosti, ali neznatno prekoračenje samog sebe, mala razlika u boji, nepravilno raspoređeni uređaji i druge komplicirane situacije su kompatibilni. Stoga se može ostvariti niska stopa lažnih alarma.
Višestruki načini pregleda
1. Višestruki načini inspekcije mogu se dizajnirati kombiniranjem više načina proizvodnje u tvornicama.
2. Podržava način proizvodnje više vrsta strojeva, način rada zamjenskog materijala i druge načine rada.
3. Podržava inspekciju spojnih ploča, Podržava inspekciju mješovitih ploča, Podržava inspekciju mješovitih materijala, Podržava više MARK-ova (uključujući funkciju loše oznake), Podržava automatsku identifikaciju A/B programa.
4. Više scenarija inspekcije. Inspekcija potporne ploče sa/bez učvršćenja.
Centralizirano upravljanje i fleksibilna usluga
1. Podržava daljinsko programiranje, otklanjanje pogrešaka i upravljanje. Uštedite vrijeme promjene. Podržite prosudbu jedan prema više.
2. Regulacija na daljinu, centralizirano upravljanje. Smanjite obustavu rada. Povećajte učinkovitost proizvodnje.
3. Udaljeno offline programiranje, koje neće utjecati na inspekciju.
4. Podrška na daljinu. Brza reakcija i održavanje.
5. Radna stanica s više prosudbi realizira prosudbu jedan prema više.
Specifikacija SMT Online AOI Inspection Machine:

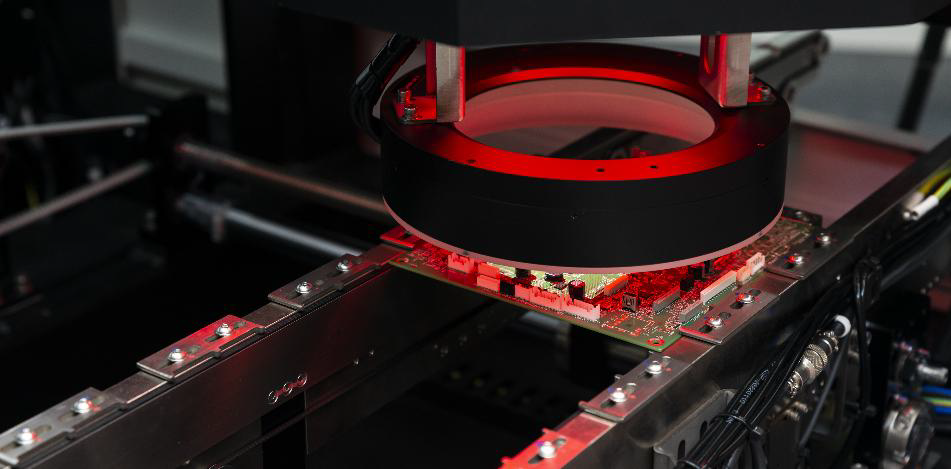

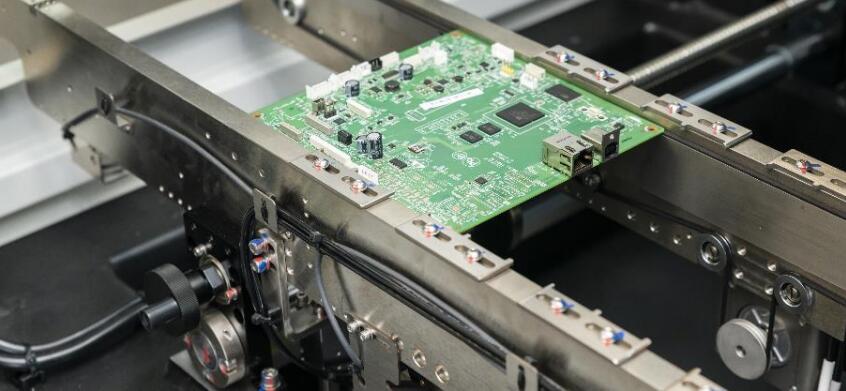

| Model | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| Mini komponenta | 01005 čip, 0,3 koraka IC i poseban oblik |
| Rezolucija@FOV | 10um@40*30mm | 15um@40*30mm |
| Fotoaparat | Inteligentna digitalna industrijska kamera od 12M piksela |
| Objektiv | Telecentrična leća |
| Svjetlo | RGB+W 4 boje integralne |
| Brzina pregleda | 0,23 s/FOV |
| Algoritam inspekcije | CNN, kontrast boja, prepoznavanje obrisa, inspekcija ofseta, podudaranje predložaka, usporedba znakova, OCR, itd. |
| Stavka inspekcije | Komponenta: odsutna, preokrenuta, pogrešno poravnata, slomljena, dodatna, strana tvar, mrlja, itd. Lemljenje: nedovoljno lemljenje, pretjerano lemljenje, premošćivanje, pseudo lemljenje itd. Ostalo: prepoznavanje crtičnog koda/prepoznavanje QR koda/OCR. |
|
|
|
| PCB veličina | 50*50mm~510*460mm (Način velike ploče: Slijeva nadesno: max 730*460 mm Zdesna na lijevo: max 640*460 mm) | 50*50mm~510*610mm (rad s jednom tračnicom) 50*50mm~510*330mm (rad s dvije tračnice) |
| Željeznica | Jednostruka tračnica | Dvostruka tračnica |
| PCB visina | Gore: 25 mm, dolje: 80 mm | Gore: 25 mm, dolje: 30 mm |
| PCB debljina | 0,3 ~ 6,0 mm |
| PCB rub | 3,7 mm |
| PCB Warpage | ±3,0 mm |
| PCB težina | Maksimalno: 3 kg |
| Visina transportne trake | 900±20 mm |
| S prilagodbom | Ručno&automatski |
| Smjer pokretne trake | L ~R ili R ~L |
| Vlast | AC220 50/60Hz, 5A |
| Nazivna snaga | 380 W |
| Komunikacija | SMEMA |
| Težina | 750 kg | 790 kg |
* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
