PCBA Coating Flipper čisto okreće ploče za 180 stupnjeva tako da obje strane dobivaju savršen konformni premaz u SMT linijama.
a. Okreće PCB točno za 180 stupnjeva za potpunu pokrivenost premazom.
b. Sadrži zaslon osjetljiv na dodir i PLC za jednostavno upravljanje.
c. Uključuje limitator momenta za maksimalnu sigurnost operatera.
d. Brzo se otvara za jednostavan pristup održavanju.
e. Precizno podešava širinu pomoću vijčanog mehanizma.
f. Održava male razmake između transportera za stabilan protok.
g. Nudi prolazni, invertni i invertni način rada.
ICT-CFD
I.C.T
| Količina: | |
|---|---|
| PCBA premaz za oblaganje

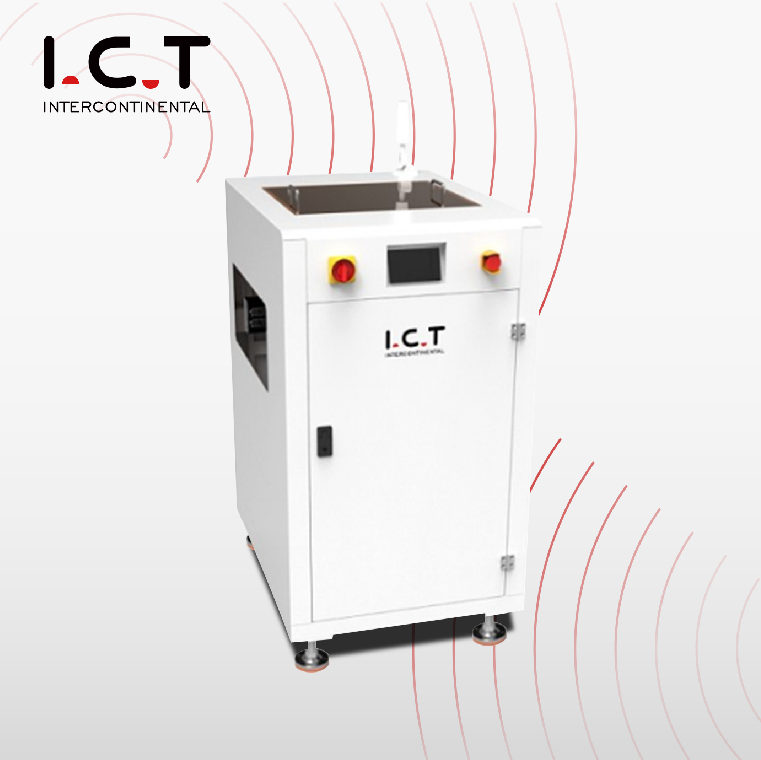

U konformnim procesima premazivanja, ploče se moraju premazati s obje strane bez oštećenja ili kašnjenja. PCBA Coating Flipper zadovoljava ovu potrebu glatkim okretanjem svake ploče nakon što je prva strana premazana. Izrađen s robusnim kućištem i pouzdanim PLC sustavom, uklapa se izravno u linije za SMT premaze i pomaže tvornicama u postizanju dosljedne zaštite uz održavanje visoke propusnosti. Dostupan u modelima PF350 i PF460, podnosi različite veličine ploča i lako se povezuje sa strojevima za premazivanje i pećnicama za sušenje.
| Ključne karakteristike naše PCB inverterske transportne trake
Precizna inverzija od 180° Nakon prvog prolaza premazivanja, operateri ubacuju ploče u PCBA Coating Flipper. Stroj dovršava svako okretanje za otprilike deset sekundi s preciznom kontrolom motora, savršeno pripremajući ploče za drugu stranu premaza u liniji za SMT premaz.
Jednostavno rukovanje zaslonom osjetljivim na dodir Jasan zaslon osjetljiv na dodir prikazuje trenutni status i omogućuje brz odabir načina rada. Radnici se mogu prebacivati između prolaza i inverzije bez prekida kontinuiranog toka transportera PCBA premaza.
Snažne sigurnosne značajke Potpuno zatvoreni dizajn s ugrađenim limitatorom zakretnog momenta odmah zaustavlja kretanje ako se pojavi bilo kakav problem. Ova zaštita štiti i osoblje i obložene ploče tijekom dnevne proizvodnje.
Prikladan dizajn za održavanje Tehničari mogu otvoriti gornji poklopac u nekoliko sekundi kako bi došli do unutarnjih komponenti. Brzi pristup smanjuje vrijeme zaustavljanja i pomaže da cijela linija SMT premaza radi učinkovito.
Stabilna kontrola širine Podešavanje pomoću vijka osigurava paralelno i precizno podešavanje širine. Sustav motora koji se može uvlačiti smanjuje razmak i podržava glatki prijenos u PCBA opremi za rukovanje premazom.
Jednostavna linijska integracija SMEMA komunikacija omogućuje PCBA Coating Flipperu da radi besprijekorno sa strojevima za premazivanje, pećnicama za sušenje i sustavima za inspekciju u kompletnim PCBA prijenosnim sustavima.
| Specifikacija
| Parametar | PF350 | PF460 |
|---|---|---|
| Dimenzija (mm) | 500 × 786 × 1250 | 600 × 856 × 1250 |
| Veličina PCB-a (mm) | 50×50 - 445×350 | 50×50 - 550×460 |
| Vrijeme ciklusa | cca. 10 sekundi | cca. 10 sekundi |
| Vrsta remena | Kosi pojas | Kosi pojas |
| Upravljački sustav | Plc | Plc |
| Vlast | Maks. 150 VA | Maks. 150 VA |
| Visina transporta | 900 ± 20 mm (ili prilagođeno) | 900 ± 20 mm (ili prilagođeno) |
| PCB smjer | L do r ili r do l | L do r ili r do l |
| Komunikacija | SMEMA za i za i izlaz | SMEMA za i za i izlaz |
| Napajanje | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) |
| Težina | 120 kg | 160 kg |
| Opcija | Automatsko podešavanje širine | Automatsko podešavanje širine |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Dizajniramo našu proizvodnu liniju PCBA po principu 'ključ u ruke' kako bismo isporučili potpuno automatsku, brzu i iznimno pouzdanu proizvodnju PCBA. Dokazana postavka počinje s našim SMT PCB Loader Unloaderom, prelazi na precizni automatski pisač za savršenu primjenu paste za lemljenje, nastavlja se pick and place PCB strojem za točno postavljanje komponenti, prolazi kroz stabilnu 8 zonsku reflow pećnicu za snažne lemljene spojeve, i završava s opremom za inspekciju PCB-a za otkrivanje bilo kakvog kvara. Svaki stroj komunicira besprijekorno, smanjujući rad i povećavajući prinos prvog prolaza. Ovo cjelovito rješenje zadovoljava standarde automobilske, medicinske, potrošačke i LED industrije, dok održava niske operativne troškove i iznimno visoko vrijeme rada.
| Priča o uspjehu korisnika
ICT je nedavno dovršio isporuku potpunih SMT linija za premazivanje kupcu u Europi. Naši su inženjeri otputovali na gradilište, instalirali svaki stroj, izvršili potpuno testiranje i obučili kupčev tim o svakodnevnom radu. Kupac je bio zadovoljan kako je PCBA Coating Flipper dobro radio zajedno sa stanicama za premazivanje i koliko je brzo naš tim riješio sva pitanja tijekom faze pokretanja.
| Stručno osposobljavanje i podrška
ICT podržava kupce dugo nakon isporuke s potpunom tehničkom uslugom za cijele linije SMT premaza. Inženjeri pružaju instalaciju na licu mjesta, praktičnu obuku i stalnu pomoć kako bi operateri mogli pouzdano koristiti PCBA Coating Flipper i drugu opremu. Redoviti naknadni posjeti pomažu tvornicama da održe vrhunsku izvedbu i brzo riješe sve proizvodne izazove koji se mogu pojaviti.
| Što naši kupci kažu
Mnogi kupci dijele pozitivne povratne informacije o ICT opremi i uslugama. Ističu stabilan rad PCBA Coating Flippera, pažljivo pakiranje i siguran transport te brz odgovor našeg tima za podršku kad god se pojave pitanja. Nekoliko klijenata spominje da kompletna linija SMT premaza radi bolje od očekivanog i daje im veliko povjerenje za buduće širenje.
| Certifikati kvalitete
Svi ICT strojevi, uključujući PCBA Coating Flipper, zadovoljavaju međunarodne standarde s CE, RoHS i ISO9001 certifikatima. Tvrtka također posjeduje više patenata koji se odnose na tehnologiju rukovanja pločama. Ovi certifikati uvjeravaju kupce da je svaki komad PCBA opreme za rukovanje premazom siguran, pouzdan i proizveden pod strogim sustavima kontrole kvalitete.
| O ICT tvrtki i tvornici
ICT vodi vlastiti tim za istraživanje i razvoj zajedno s modernim proizvodnim pogonima u Dongguanu, Kina. S 89 iskusnih zaposlenika i 20 profesionalnih inženjera, tvrtka je stalno rasla opslužujući više od 1600 klijenata u 72 zemlje. Stroge inspekcijske procedure u svakoj fazi proizvodnje osiguravaju dosljednu kvalitetu. ICT isporučuje cjelovita tvornička rješenja od početnog planiranja do potpunog rada, pomažući proizvođačima elektronike da uspješno izgrade i optimiziraju svoje linije za SMT premaze iz godine u godinu.
