ICT-410
I.C.T

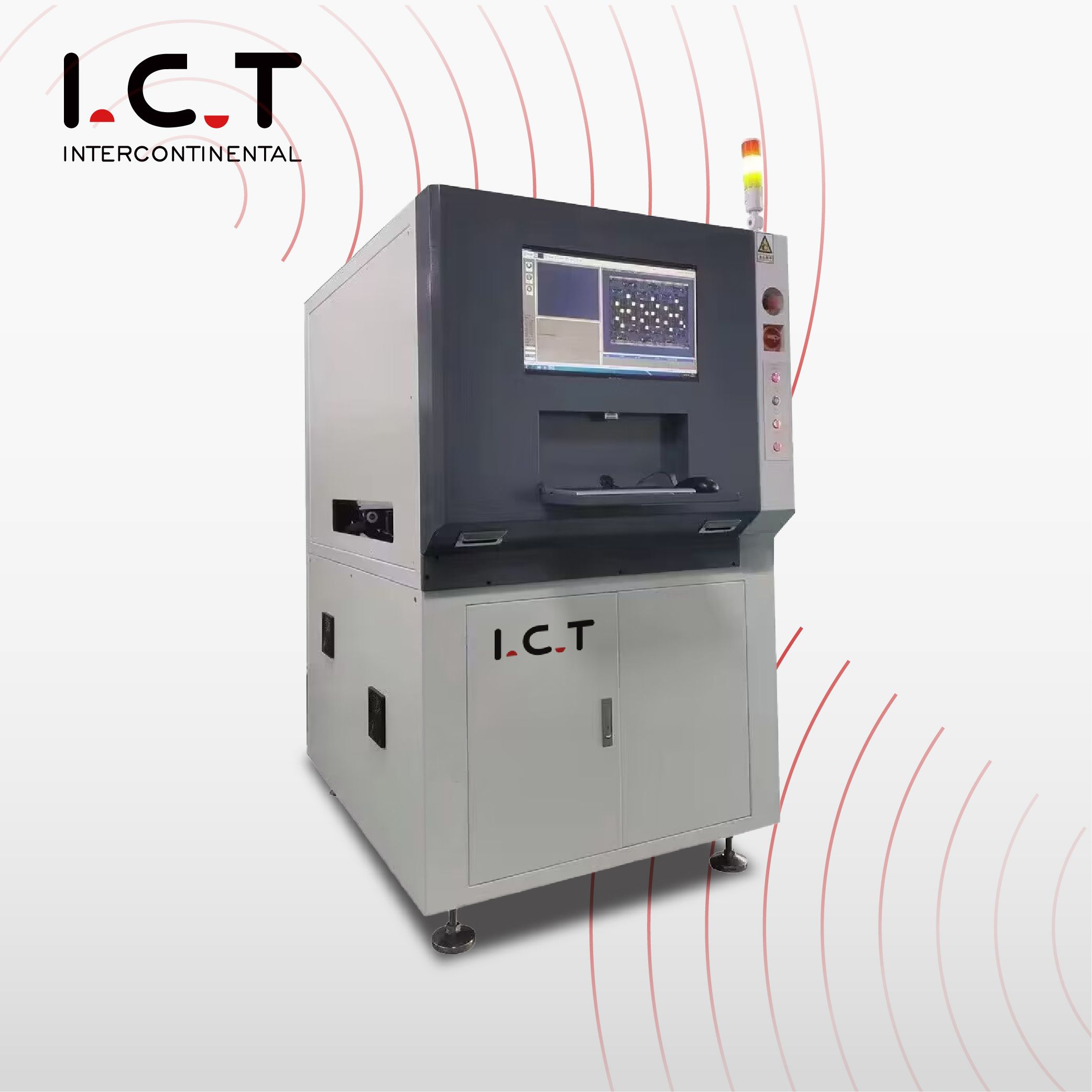

SMT Barcode Inkjet Printer
| Količina: | |
|---|---|

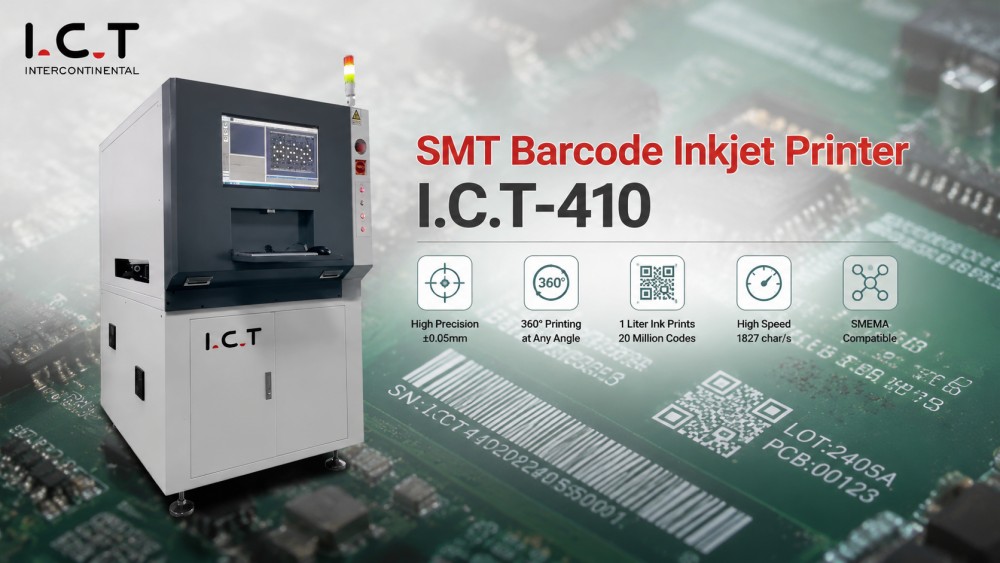

| SMT Inkjet crtični pisač ICT-410
ICT-410 SMT inkjet crtični pisač omogućuje precizan i brz ispis za elektroničke ploče, uključujući tiskane ploče, QR kodove i naljepnice. Dizajniran za profesionalnu proizvodnju elektronike, podržava lijevo-desno, desno-lijevo i višesmjerni transport. Pisač može raditi s pločama od 50 × 50 mm do 450 × 340 mm s visinama do 25 mm, osiguravajući fleksibilne primjene. S automatskim čitanjem koda, alarmom pogreške i SMEMA kompatibilnošću, glatko se integrira u moderne SMT proizvodne linije. Ovaj pisač poboljšava sljedivost, upravljanje kvalitetom i učinkovitost proizvodnje za tvornice.
| Značajka SMT Inkjet crtičnog pisača
Precizan ispis velike brzine
ICT-410 postiže do 1827 znakova u sekundi s točnošću od ±0,05 mm. Njegovo vibrirajuće ogledalo velike brzine osigurava stabilno, brzo i precizno taloženje tinte, sposobno za ispis jednodimenzionalnih i dvodimenzionalnih kodova na različitim PCB površinama.
Pametno upravljanje kodovima
Automatski čita, bilježi i provjerava QR kodove ili bar kodove. Sustav može generirati kodove, skenirati ocjene proizvoda i aktivirati alarme za nečitljive stavke, osiguravajući potpunu sljedivost i dosljednu kontrolu kvalitete.
Fleksibilna integracija i rad
Podržava kretanje osi X, Y, Z, R i ispis iz više kutova. Pisač je kompatibilan s ERP, MES i SAP sustavima, omogućujući automatsko dohvaćanje brojeva serija, detalja o proizvodu i kodova materijala za besprijekornu tvorničku integraciju.
Softversko sučelje prilagođeno korisniku
Nudi intuitivnu softversku ploču za uređivanje, generiranje koda i praćenje u stvarnom vremenu. Operateri mogu brzo postaviti i upravljati poslovima ispisa, minimizirajući vrijeme obuke i greške u proizvodnji.
| Specifikacija SMT inkjet crtičnog pisača
| Stavka | I.CT-410 |
|---|---|
| Marka pisača | Hitachi/KGK (Japan) |
| Rezolucija | 40µm (Opcija: 50µm, 60µm) |
| Brzina ispisa | 1827 znakova/s |
| Preciznost ispisa | ±0,05 mm |
| Kut ispisa | 360° |
| Visina ispisa | 0,6~7,0 mm |
| Transportna visina | 900 ±20 mm |
| Brzina transporta | 0~100 000 mm/min |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno |
| Veličina 2D koda | 3×3 ~ 6×6 mm |
| Odstupanje veličine 2D koda | ±0,2 mm |
| Uzorak karaktera | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| Jednokratni maksimalni broj redaka za ispis | 4 reda |
| Vijek trajanja tinte | 1 litra tinte može ispisati 20 milijuna QR kodova |
| Debljina tinte | <2µm |
| PCB veličina | Min. 50×50 mm ~ Maks. 450×340 mm; Debljina 0,5×6 mm |
| Visina gornje površine PCB-a | <25 mm |
| Visina donje površine PCB-a | <25 mm |
| Napajanje | AC 220V / 50Hz, Ukupna snaga: 2500W |
| Tlak zraka | 0,5~0,6 MPa |
| Dimenzija | D1050 × Š1020 × V1600 mm |
| Težina | 550 kg |
| Sustav položaja | CCD + MARK |
| Način rada | Kretanje X, Y, Z, R |
| Funkcija pozicioniranja | Podržava automatsko fotografiranje i pozicioniranje u 2, 3, 4 točke |
| Funkcija čitanja koda | Automatsko čitanje dvodimenzionalnog koda, spremanje podataka, snimanje i alarmiranje ako je nečitljiv |
| Pristup sustavu | Povezano s ERP/MES/SAP, automatski dobiva podatke o radu, seriji, materijalu i kod |
| Mogućnosti | OCR prepoznavanje znakova, skeniranje i ispis povratnog koda, stroj s bijelom tintom |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Ova stranica ističe cijelu SMT proizvodnu liniju koja besprijekorno radi s ICT-410 pisačem. Linija uključuje automatizirane utovarivače/istovarivače, strojeve za sitotisak, SMT pick-and-place jedinice, SPI inspekciju, AOI sustave, Lyra reflow peći, transportere, PCB rukovanje i stanice za čišćenje. Dizajniran za pružanje stabilne, visokoučinkovite proizvodnje za složene elektroničke ploče.
| Videozapis o uspjehu korisnika
.CT je nedavno podržao velikog proizvođača elektronike u Uzbekistanu. Klijent je izgradio pogon za proizvodnju PCB-ova, SSD-ova i memorijskih komponenti. Od instalacije do otklanjanja pogrešaka i testiranja proizvodnje, ICT inženjeri osigurali su glatke operacije SMT linije, uključujući procese ispisa, postavljanja, SPI, AOI i reflow. Nakon puštanja u pogon, klijent je pohvalio ICT tim za njihovu reakciju, tehničko vodstvo i visoku kvalitetu opreme i usluge. Ovaj projekt pokazao je integraciju pisača ICT-410 u cjelovito SMT rješenje.
| Stručno usavršavanje i podrška
ICT pruža sveobuhvatne usluge, uključujući instalaciju na licu mjesta, puštanje u rad, obuku operatera i optimizaciju procesa. Naši inženjeri vode klijente kroz postavljanje softvera, integraciju linije i rješavanje problema. Obuka pokriva siguran rad, rutine održavanja i učinkovit tijek rada, osiguravajući klijentima da mogu neovisno upravljati SMT linijom i ICT-410 pisačem uz maksimiziranje radnog vremena i kvalitete proizvoda.
| Pohvale kupaca
Klijenti dosljedno prepoznaju ICT inženjere zbog njihove profesionalnosti, jasnih smjernica i brzog rješavanja problema. Kupci hvale pakiranje i otpremu pisača ICT-410 jer je stigao siguran i spreman za uporabu. Brz odgovor na upite i proaktivna podrška osiguravaju nesmetan prijelaz s instalacije na punu proizvodnju, zarađujući visoke ocjene zadovoljstva diljem svijeta.
| Naš certifikat
Pisači ICT-410 zadovoljavaju standarde CE, RoHS i ISO9001 i imaju više patenata. Naš certifikat jamči sigurnost, pouzdanost i međunarodnu usklađenost. Klijenti mogu s pouzdanjem integrirati pisač u svoje SMT linije znajući da se pridržava strogih standarda kvalitete i zaštite okoliša.
| O nama i tvornici
ICT ima veliki tim za istraživanje i razvoj i proizvodnju, koji s godinama stalno raste. Opslužujući više od 1600 klijenata u više od 70 zemalja, tvrtka održava strogu kontrolu kvalitete i postupke inspekcije. Tvornica osigurava da svaki ICT-410 pisač zadovoljava rigorozne standarde prije otpreme. Uz sveobuhvatnu podršku nakon prodaje, globalnu pokrivenost i iskusne inženjere, ICT isporučuje SMT opremu visokih performansi i rješenja prilagođena potrebama proizvodnje moderne elektronike.
