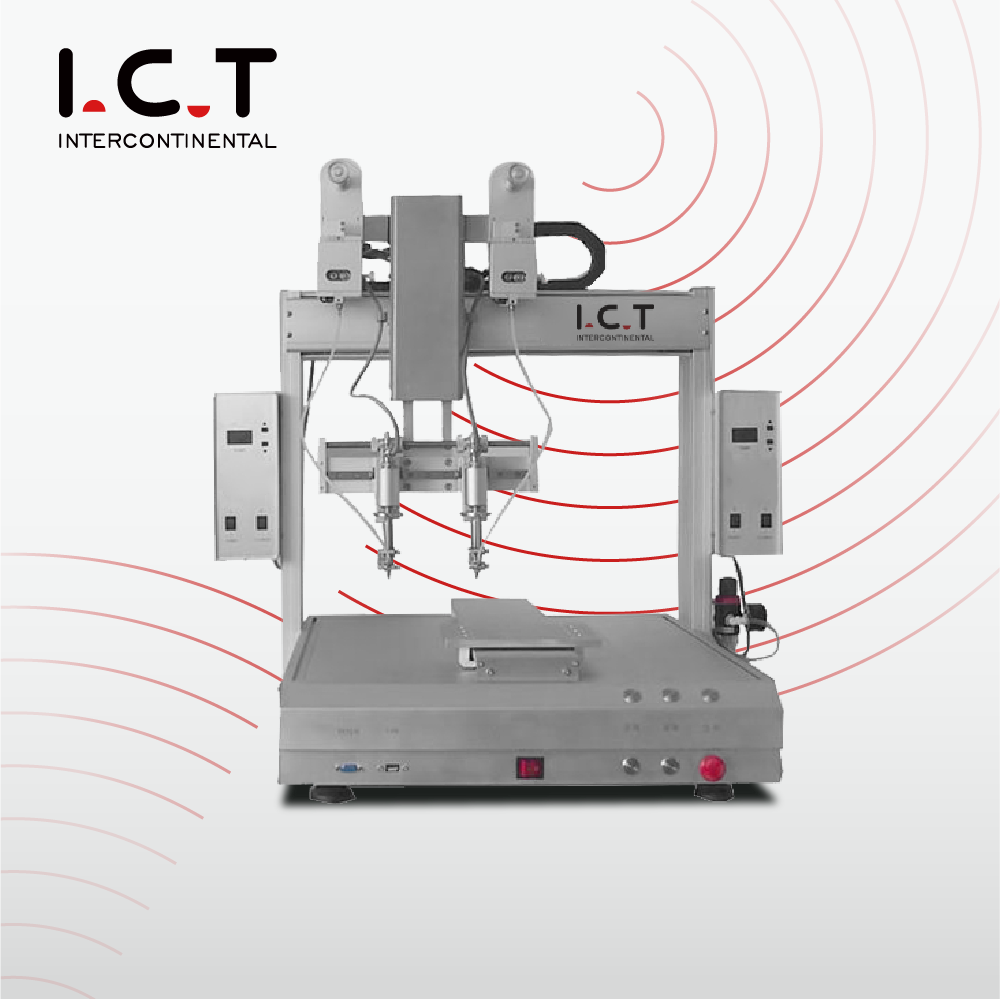

ICT-SR530
I.C.T
| Količina: | |
|---|---|
| Pregled stolnog automatskog robota za lemljenje
Stolni robot za automatsko lemljenje dizajniran je za učinkovito, ponovljivo lemljenje PCB-a i PV modula. Korištenjem laserski potpomognutog grijanja, pomicanja XYZ osi i automatiziranog dodavanja žice, osigurava precizne lemljene spojeve svaki put. Operateri mogu programirati staze lemljenja, prilagoditi brzine napredovanja i provjeriti kvalitetu lemljenja s opcijskim sustavom za viziju. Kompaktan za stolnu upotrebu ili integraciju u pune SMT linije, ovaj robotski sustav poboljšava učinkovitost proizvodnje, smanjuje rad i jamči dosljedan visokokvalitetni izlaz za elektroničke sklopove.
| Značajka robota za automatsko lemljenje
Jednostavno programiranje
Do 200 lemnih točaka po tiskanoj ploči ili modulu može se programirati za manje od 5 minuta. Putanja, vrijeme zadržavanja i dovod žice potpuno su podesivi. Može se pohraniti deset programa za besprijekorno prebacivanje između različitih PCB ili PV dizajna.
Stabilno toplinski pouzdano lemljenje
Grijanje potpomognuto laserom trenutno postiže radnu temperaturu i održava ±1°C. Svaki ciklus obrađuje više od 100 spojeva, pružajući dosljedno, ponovljivo lemljenje za PCB-ove visoke gustoće i PV module.
Od ručnog do standardiziranog
Operacije ručnog lemljenja pretvaraju se u precizne sekvence koje se mogu ponavljati. Digitalna pohrana koordinata s preciznošću od ±0,1 mm smanjuje ljudsku pogrešku za više od 90%, osiguravajući dosljednu kvalitetu u više serija.
Precizno lemljenje savršenih spojeva
Žica za lemljenje (0,6–1,2 mm) ulazi brzinom od 1–50 mm/s s točnošću od ±0,02 mm. Protjecanje i pucanje kositra su minimizirani. Svaki spoj prolazi inspekciju, osiguravajući visok prinos za PCB i PV sklopove.

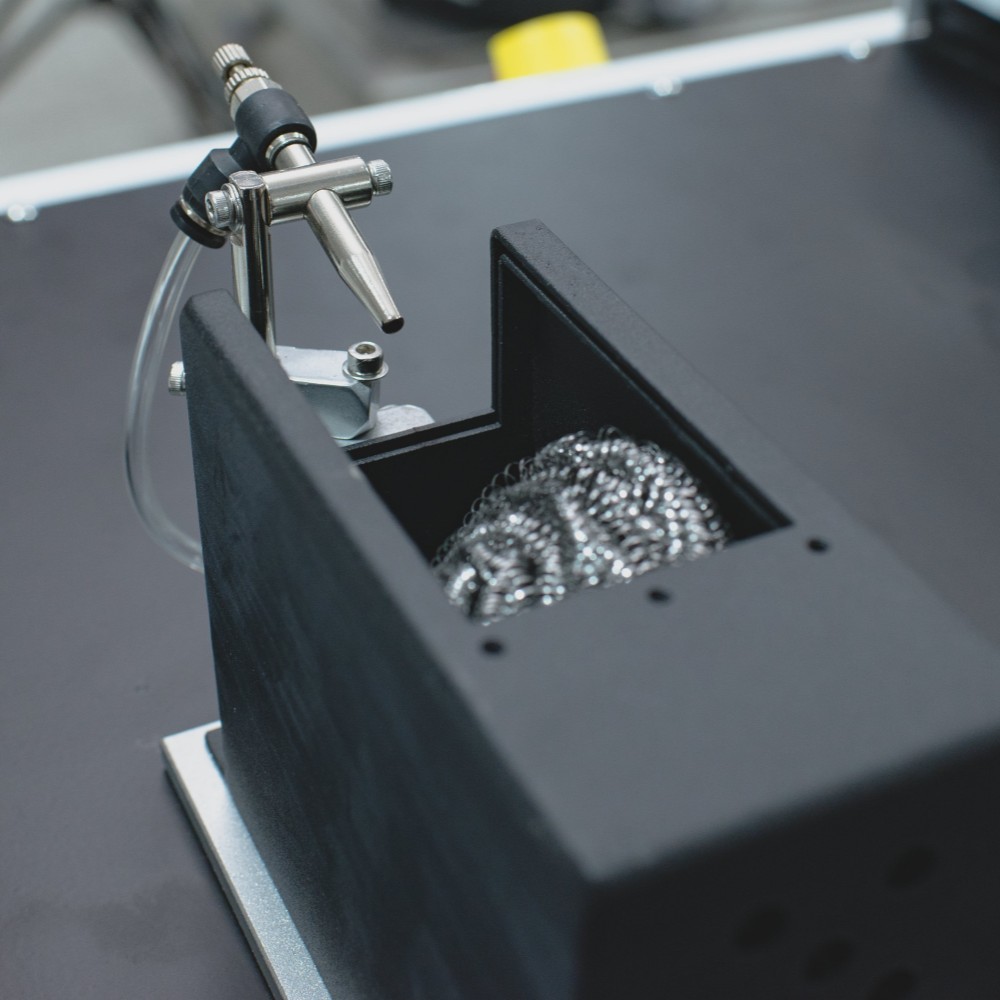

Čisti vrh Konzistentna kvaliteta
Čišćenje vrha odvija se svakih 5 minuta ili nakon 50 točaka lemljenja. Zrak i čelična žica uklanjaju ostatke i oksidaciju, produžujući vijek trajanja vrha za 50% i održavajući ujednačenu kvalitetu lemljenja za proizvodnju velikih količina.
| Specifikacija robota za automatsko lemljenje
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Broj perona | 1 | 1 | 2 | 2 |
| Broj glave | 1 | 2 | 1 | 2 |
| Snaga grijanja | 150w | 300w | 150w | 300w |
| Maks. PCB veličina | 300×300 mm | 500×300 mm | 250×250 mm za svaku platformu | 250×250 mm za svaku platformu |
| Maksimalna brzina kretanja | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s |
| Očistite vršak za lemljenje | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) |
| Žica za lemljenje | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm |
| Brzina dodavanja lema | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponovljena točnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Raspon temperature | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Točnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Step Motor | Step Motor | Step Motor | Step Motor |
| Način upravljanja | Teach privjesak | Teach privjesak | Teach privjesak | Teach privjesak |
| Tlak zraka | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780×660×770 mm | 930×650×880 mm | 1280×750×950 mm |
| Težina | Otprilike 60 kg | Otprilike 70 kg | Otprilike 80 kg | Otprilike 85 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Kompletan popis strojeva za SMT proizvodnu liniju
Integrirana SMT proizvodna linija uključuje PCB utovarivače, uređaje za istovar, tiskarske strojeve, sustave za odabir i postavljanje, SPI, AOI, reflow peći, transportne trake i strojeve za depaneliranje. Svi uređaji rade zajedno kako bi osigurali glatki tijek rada, dosljedan rezultat i visoku učinkovitost proizvodnje. ICT inženjeri upravljaju instalacijom, kalibracijom i integracijom linija kako bi osigurali da sustav funkcionira kao kohezivno rješenje visokih performansi za proizvodnju PCB i PV modula.
| Videozapis o uspjehu korisnika
U travnju 2026. ICT inženjeri dovršili su instalaciju i obuku za punu SMT liniju u Portugalu za automobilsku elektroniku, uključujući rasvjetu automobila i upravljačke module. Korisnici su pohvalili glatko postavljanje, učinkovit tijek rada i jasne upute. Stolni robot za automatsko lemljenje integriran u liniju isporučio je precizne lemljene spojeve za PCB-ove i žičane veze. Povratne informacije naglašavaju i pouzdanost opreme i stručnu podršku, omogućujući korisnicima da učinkovito postignu visokokvalitetnu proizvodnju.
| Stručno usavršavanje i podrška
ICT pruža punu podršku za kompletne SMT proizvodne linije. Inženjeri nadziru instalaciju, kalibraciju programa i usklađivanje procesa. Korisnici dobivaju praktičnu obuku za programiranje, održavanje i rješavanje problema. Daljinska podrška i kanali za brzi odgovor osiguravaju brzo rješavanje operativnih problema, omogućujući korisnicima da samostalno upravljaju linijom i održavaju kontinuirano visokokvalitetno lemljenje za PCB i PV module.
| Pohvale kupaca
Kupci dosljedno ističu integriranu SMT liniju za pouzdanost i učinkovitost. Inženjeri daju jasne upute tijekom instalacije i obuke. Sigurno pakiranje osigurava sigurnu dostavu. Brza tehnička podrška rješava probleme odmah. Cjelokupna linija, uključujući stolne automatske robote za lemljenje, održava glatki tijek rada i dosljedan rezultat, stječući veliko povjerenje i zadovoljstvo kupaca širom svijeta.
| Naš certifikat
Sva oprema na ICT SMT linijama, uključujući stolne automatske robote za lemljenje, posjeduje CE, RoHS i ISO9001 certifikate. Patenti pokrivaju sve inovacije. Certifikati osiguravaju da kupci dobivaju sigurna, pouzdana i sukladna rješenja za proizvodnju PCB i PV modula, jamčeći dosljedan visokokvalitetni izlaz u svim integriranim procesima.
