ICT-1200
I.C.T
| Potpuno automatski stroj za ispis šablona za lemljenje
ICT-1200 je vrlo precizan potpuno automatski stroj za ispis šablona paste za lemljenje dizajniran za LED i proizvode velikih dimenzija. Postiže nultu grešku kroz naprednu automatizaciju i MES integraciju. Ključne značajke uključuju točnost ponavljanja od ±0,015 mm, automatsku kalibraciju i podršku za ispis ljepilom. Ovaj SMT PCB šablonski pisač obrađuje tiskane ploče do 1500x450 mm, osiguravajući stabilnu proizvodnju. S uvezenim komponentama i originalnim patentima, nudi pouzdane performanse za proizvodnju elektronike. Jednostavan rad putem podešavanja brzine sučelja Windows 10. Idealno za LCD TV, elektroniku vozila i općenite tiskane ploče.
| Značajka
Visoka točnost položaja
Potpuno automatski stroj za ispis šablona od lemljene paste omogućuje ponovno pozicioniranje na ±0,015 mm i točnost ispisa od 0,03 mm. Napredni vizualni sustav s koaksijalnim svjetlom identificira različite točke Marka na pokositrenim ili bakrenim PCB pločama. To osigurava savršeno poravnanje svaki put, smanjujući nedostatke u proizvodnji velike količine. Prikladno za tanke ili iskrivljene ploče.
Sustavi automatskog upravljanja
Ovaj SMT pisač s pastom za lemljenje ima automatsku kalibraciju PCB-a, podešavanje pritiska brisača, ispis i čišćenje šablona. Programabilni motori kontroliraju brzinu odvajanja i udaljenost za više metoda vađenja iz kalupa. Štedi troškove poboljšavajući učinkovitost i kontrolu kvalitete u LED montažnim linijama.
Viseća ispisna glava
Neovisno razvijena viseća glava s automatskim balansiranjem tlaka. Podržava povratne informacije u stvarnom vremenu za točno oblikovanje paste. Dvostruki koračni motori osiguravaju stabilan pritisak, idealan za preciznu primjenu paste za lemljenje na velikim tiskanim pločama.
Jedinstveni sustav remena sprječava lijepljenje PCB-a, uz preciznu kontrolu motora za brzinu i položaj. Bočne stezaljke i dodatni vakuum čvrsto drže ploče, osiguravajući gladak kontakt šablone. Fleksibilne upute odgovaraju bilo kojoj postavci SMT linije.
Nudi suhe, mokre ili ručne načine čišćenja. Odvojeni CCD dizajn i sustav raspršivanja učinkovito koriste alkohol i papir. Snažni vakuumski ispuh održava potpuno automatski pisač paste za lemljenje čistim, smanjujući vrijeme zastoja.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme

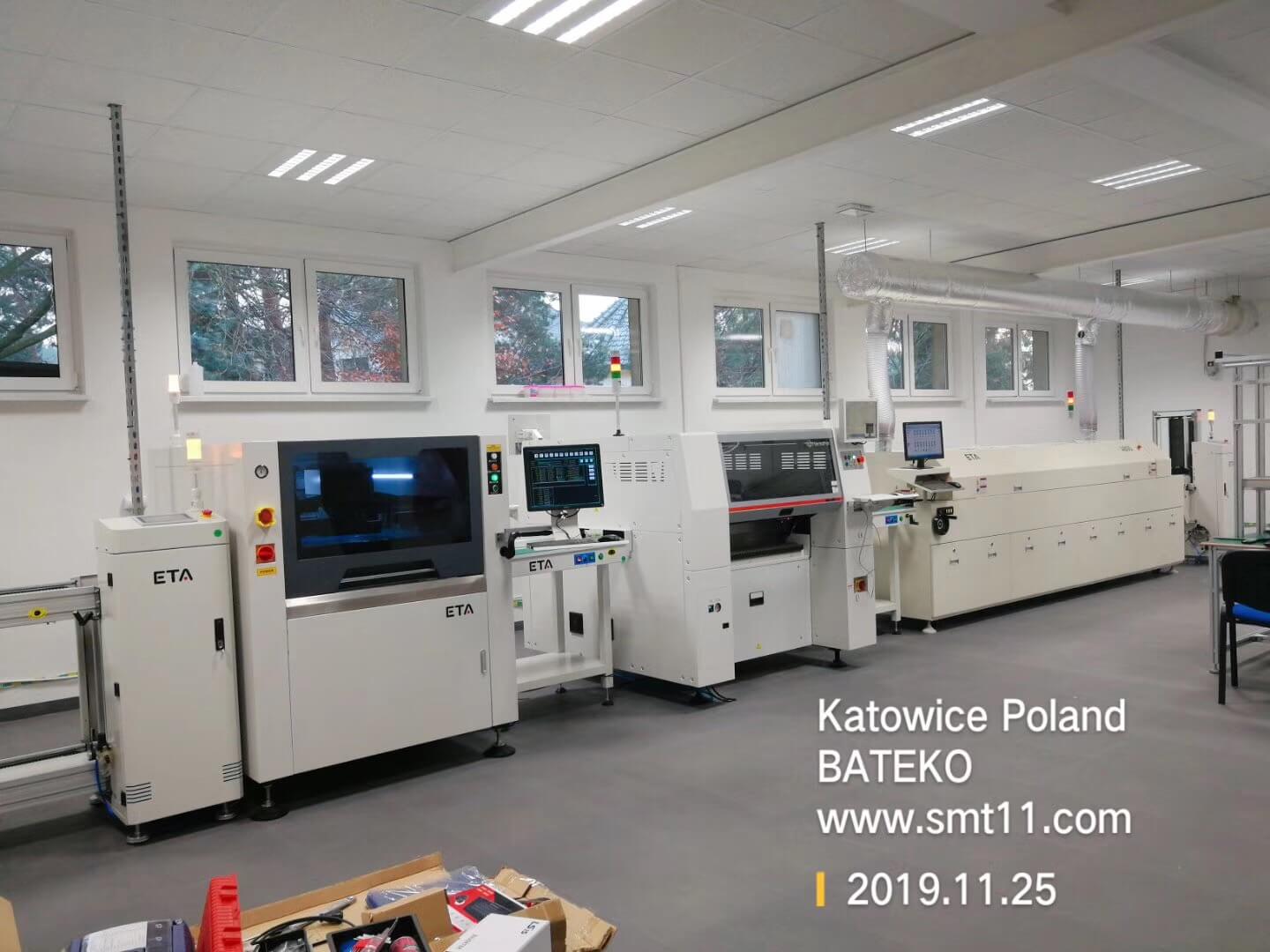

Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje/ Montaža naljepnica /Inkjet pisač |
| Videozapis o uspjehu korisnika
U rujnu 2025. ICT inženjeri posjetili su tvornicu kućne LED rasvjete radi instalacije i obuke. Klijent je trebao punu SMT liniju s 13 strojeva, ukupno 29 metara, ali prostor je bio ograničen na 21x5 metara. Redizajnirali smo ga u U-oblik, savršeno pristajući na 16x2,7 metara. Nakon 2 dana postavljanja i otklanjanja pogrešaka, plus 6 dana praktične obuke i podrške, linija je radila glatko. Ovaj visokoprecizni pisač s pastom za lemljenje neprimjetno se integrira, povećavajući njihovu učinkovitost LED proizvodnje.
| Servis i podrška u obuci
ICT pruža punu podršku, uključujući instalaciju, održavanje i obuku na licu mjesta. Naši inženjeri nude analizu potražnje, planiranje linija i optimizaciju procesa. S globalnim servisnim centrima osiguravamo brz odgovor i nadogradnje. Obuka pokriva rad, rješavanje problema i sigurnost za vaš tim.
| Recenzije kupaca
Klijenti vole stručno vodstvo naših inženjera i brzo rješavanje problema. Oni hvale pouzdani potpuno automatski stroj za ispis šablona za lemljenje za stabilne performanse. Sigurno pakiranje sprječava oštećenje tijekom transporta. Brzi odgovori na probleme održavaju nesmetan rad proizvodnje.
| Certifikati i standardi
ICT posjeduje CE, RoHS i ISO9001 certifikate za kvalitetu i sigurnost. Više patenata pokriva sustave za čišćenje, doziranje i izbjegavanje sudara. Oni osiguravaju usklađenu, inovativnu opremu za globalna tržišta.
| O ICT tvrtki i našoj tvornici
ICT ima interno istraživanje i razvoj i proizvodnju s više od 89 zaposlenika i brzim rastom. Opslužujemo 1600+ kupaca u 72 zemlje. Tvornice imaju stroge sustave testiranja i upravljanja kvalitetom. To jamči pouzdana SMT rješenja diljem svijeta.
