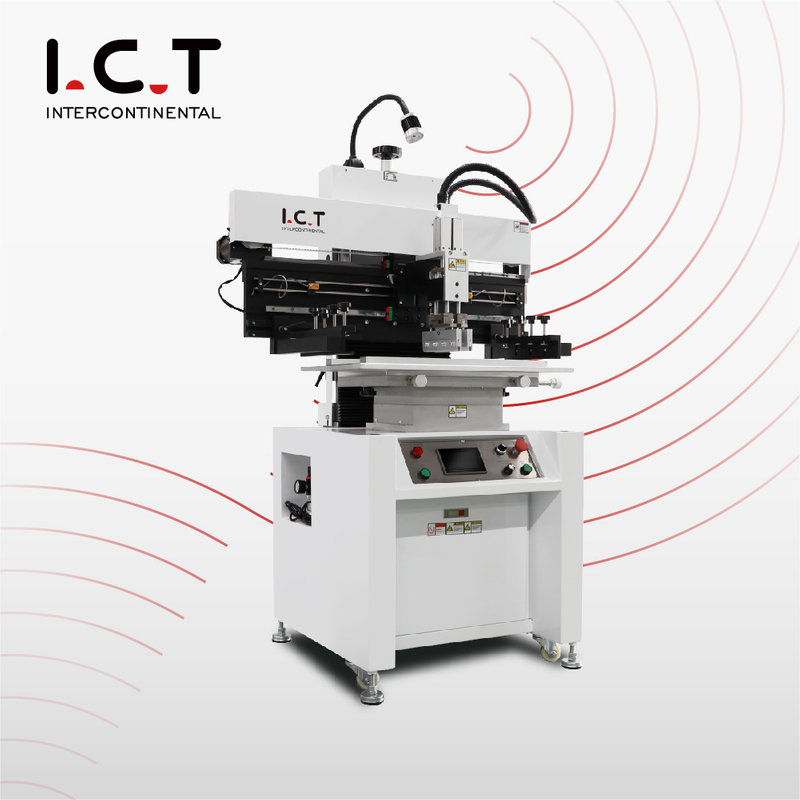

I.C.T-P3 |Poluautomatski SMT tiskani pisač s dvostrukom krpom visoke preciznosti kineskog proizvođača

I.C.T |Poluautomatski SMT tiskani pisač s dvostrukom krpom visoke preciznosti

Pregled

Predstaviti:

1. Koristeći linearne vodilice, odgovarajuće brzine pogona motora, osigurajte stabilnost i preciznost ispisa.

2. Pritisak oštrice i brzina ispisa su podesivi, precizni manometar, zaslon regulatora brzine.

3. Sustav ovjesnih oštrica čini ispis ravnomjernijim.

4. Modularna univerzalna klupa, nasumično postavljanje naprstka, jednostavna konverzija.

5. S uređajem za poravnanje PCB ploče i okvira.

6. Radite s jednostranim i dvostranim PCB pločama.

7. Ruke čeličnog okvira mogu se prilagoditi za različite raspone veličina od 370 * 470 mm do 1500 * 350 mm.

8. Automatski ispis, stabilna i učinkovita kvaliteta ispisa.

Značajke:

Sustav platforme

Zatik i potporni blok moraju biti prikladni za različite jednostrane i dvostrani PCB, a igle različitih veličina moraju biti prikladne za različite PCB rupe.rad jednostavan, pozicioniranje je točan, a fiksni položaj je fleksibilan i podesiv.

Pogonski sustav

Uvezeni koračni motor, tajvanska precizna vodilica osigurava stabilnost, sustav brisača može se podići ručno, pogodno za dodavanje paste za lemljenje i postupak čišćenja, granični senzor fleksibilan prilagodba za smanjenje putovanja u prijevozu.

Sustav ispisa

Struktura gume za izravnu vezu. Brisač je

neovisno kontroliraju dva visoko precizna cilindra kako bi se osiguralo točan i stabilan pritisak. Dvostruke klizne tračnice za pozicioniranje osigurati točnost i stabilnost brisača.

Kontrolni sustav

Rad sa zaslonom osjetljivim na dodir, prijateljsko englesko MMI sučelje, podučavanje i navigacijska funkcija.Način rada: ručni, poluautomatski i potpuno automatski. Glavni kontrolni dijelovi usvajaju uvezene visokokvalitetne marke kako bi se osigurala stabilnost i operativnost pisača.

Specifikacija

Model	P3	P6	P12	P15
Točnost	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm
PCB veličina	300 x 350 mm	600 x 350 mm	1200 x 350 mm	1500 x 350 mm
Veličina platforme	320 x 400 mm	700 x 400 mm	1350 x 400 mm	1650 x 400 mm
Veličina šablone (mm)	370470-550650	370470-550650	370470-1500650	370470-1750650
PCB debljina	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm
Šablona Pozicioniranje	Priručnik	Priručnik	Priručnik	Priručnik
Vrijeme ciklusa	< 10 sek.	< 10 sek.	< 12 sek.	< 12 sek.
Potrošnja energije	200 W	200 W	220 W	220 W
Napajanje	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ
Tlak zraka	4,5-6 kg/cm	4,5-6 kg/cm	4,5-6 kg/cm	4,5-6 kg/cm
Brzina brisača	0-200 mm/sek	0-1200 mm/sek	0-200 mm/sek	0-200 mm/sek
Dimenzija	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm	2100x750x1650 mm
Težina	280 kg	300 kg	356 kg	430 kg
Duljina brisača	250 mm	250 mm	250 mm	250 mm
Visina platforme	950 mm	950 mm	950 mm	950 mm
Opcija: Posebna veličina može se prilagoditi

* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

PITANJA:

P: Što je SMT šablonski pisač?

O: Surface Mount Technology (SMT) šablonski pisač je specijalizirani stroj koji se koristi u proizvodnji elektronike.Dizajniran je za precizno nanošenje paste za lemljenje na tiskane ploče (PCB) kroz šablonu.Ovo precizno nanošenje paste za lemljenje ključno je za točno postavljanje komponenti za površinsku montažu tijekom SMT procesa sklapanja, osiguravajući pouzdane električne veze i optimalne performanse elektroničkih uređaja.

P: Što radi šablonski stroj?

O: Stroj za šablone koristi se u SMT (tehnologija površinske montaže) montaži za precizno nanošenje paste za lemljenje ili ljepila na PCB-ove, osiguravajući točan položaj komponenti tijekom proizvodnje elektronike.

P: Koji su nedostaci šablonskog tiska?

A: Nedostaci šablonskog ispisa u SMT-u uključuju potrebu za povremenom zamjenom šablone, potencijalno razmazivanje paste za lemljenje i izazove s komponentama s malim korakom zbog ograničene točnosti.

P: Koja vrsta stroja izrađuje šablone?

A: Šablone koje se koriste u SMT-u obično se proizvode procesima laserskog rezanja ili kemijskog jetkanja, koje često izvode specijalizirani proizvođači šablona.

Ovi sažeti odgovori mogu se postaviti u odjeljak s često postavljanim pitanjima na stranici s pojedinostima o proizvodu kako bi se poboljšala vidljivost vaše web stranice u Google pretraživanju.
