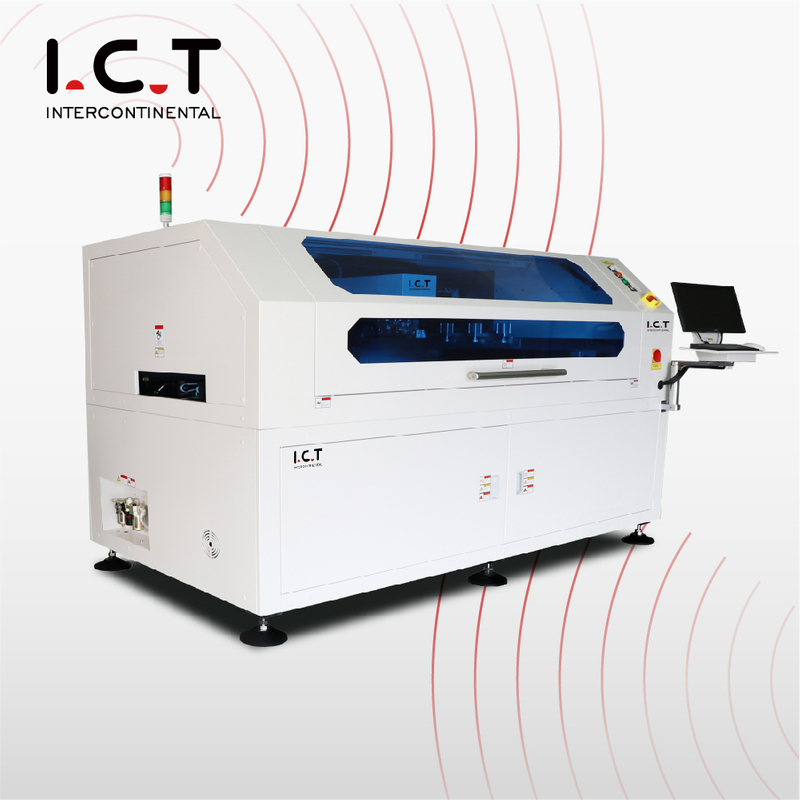

| Pregled ICT-1200 SMD šablonskog lemljenog pisača
ICT-1200 SMD Stencil Solder Printer je visoko precizni automatski stroj dizajniran za SMD i PCB ploče velikih dimenzija. S više od 25 godina u proizvodnji elektronike, ICT nudi potpuna SMT rješenja koja su usklađena s Industrijom 4.0 i MES sustavima za izlaz bez grešaka. Ovaj automatski štampač za PCB šablone uključuje napredne značajke kao što su automatsko čišćenje šablona, kalibracija PCB-a i podesivi pritisak brisača za vrhunske rezultate. U 2021. prodali smo više od 1900 SMT pisača, što je drugo mjesto u industriji. Koristi vrhunske uvezene marke za niske stope kvarova i dug životni vijek. Idealan za potrebe proizvođača SMD lemljenih pisača u LED, LCD TV-ima ili općoj elektronici, ima korisničko sučelje Windows 10. Nove postavke traju samo 5-10 minuta, što ih čini učinkovitima za užurbane tvornice.
| Značajka
ICT-1200 SMD šablonski lemni pisač pruža visoku pozicionu točnost s ponavljanim pozicioniranjem na ±0,015 mm i točnost ispisa od 0,03 mm. To osigurava precizne ispise svaki put, smanjujući greške u proizvodnji. Njegov vizualni sustav koristi ujednačena prstenasta svjetla i koaksijalne izvore za uočavanje različitih PCB oznaka, što dobro funkcionira za pokositrenje, pobakrenjenje i još mnogo toga. Izrađen s uvezenim dijelovima poput KURODA kugličnih vijaka iz Japana, ostaje pouzdan za SMD zadatke. Ova značajka pomaže tvornicama u postizanju postojane kvalitete na velikim PCB-ima, poput onih u elektronici vozila ili LED proizvodima. Općenito, podržava velike količine rada uz minimalne prerade.
Ovaj SMD Stencil Solder Printer ima automatski sustav za kalibraciju PCB-a koji brzo i točno poravnava ploče. Troosno povezivanje koristi izravan motorni pogon za brza, precizna podešavanja. Osigurava gladak kontakt PCB-a sa šablonom, što je ključno za tanke ili iskrivljene ploče. Ovo smanjuje ručni rad i povećava brzinu u SMT linijama. Osobito koristan za potpuno automatizirane postavke PCB tiskarskog stroja u proizvodnji LED ili TV-a, povećava učinkovitost. S opcijama kao što je vakuumska podrška, dobro se nosi s deformiranim PCB-ima, čineći proizvodnju stabilnijom i ekonomičnijom.
ICT-1200 ima viseću ispisnu glavu s automatskim podešavanjem pritiska za povratnu informaciju u stvarnom vremenu. Dva visokoprecizna koračna motora upravljaju brisačem, održavajući pritisak stabilnim putem dizajna lučnog mosta. To dovodi do savršenog nanošenja paste za lemljenje na SMD ploče. Uravnotežuje pritisak za različite tipove tiskanih ploča, uključujući LCD televizore i opću elektroniku. Sustav podržava on-line nadzor, osiguravajući konzistentne rezultate u visoko zahtjevnim postavkama. Kao potpuno automatski SMT PCB pisač, poboljšava svestranost i kvalitetu ispisa u automatiziranim tvornicama.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Videozapis o uspjehu korisnika
Godine 2025. ICT inženjeri otišli su u tvornicu kupaca u Aziji koja proizvodi kućnu LED rasvjetu. Klijent je trebao potpuno automatsku SMT liniju s 13 strojeva, ukupne dužine oko 29 metara. No njihov je prostor bio dugačak samo 21 metar, a širok 5 metara. Dizajnirali smo tlocrt u obliku slova U kako bismo ga uklopili u prostor duljine 16 metara i širine 2,7 metara, savršeno zadovoljavajući njihove potrebe. Nakon dva dana instalacije i otklanjanja pogrešaka, osigurali smo šest dana obuke i tehničke podrške. To je osiguralo nesmetan rad i brzo učenje osoblja. Projekt je pokazao našu vještinu u prilagođenim rješenjima i brzoj isporuci, pomažući klijentu da započne proizvodnju bez kašnjenja.
| Servis i podrška u obuci
ICT pruža punu uslugu i obuku za SMD Stencil Solder Printer kako bi vaša tvornica radila dobro. Naš tim brine o postavljanju, popravcima i tehničkoj pomoći na licu mjesta za neometanu upotrebu. Obuka pokriva rad sa strojem, rješavanje problema i prilagođavanje procesa kako bi odgovaralo vašim potrebama. S više od 25 godina znanja prilagođavamo podršku za dugoročni uspjeh. Brzo reagiramo na probleme, skraćujemo zastoje i povećavamo učinkovitost. Ovo gradi povjerenje i pomaže vašem timu da radi pouzdano.
| Recenzije kupaca
Kupci hvale naše inženjere za njihovu stručnu i ljubaznu pomoć tijekom postavljanja. Vole SMD Stencil Solder Printer zbog njegove preciznosti i stabilnih performansi. Naše pažljivo pakiranje i sigurna otprema također dobivaju visoke ocjene. Mnogi nam zahvaljuju na brzim rješenjima njihovih problema, što održava proizvodnju snažnom i gradi trajno povjerenje.
| Certifikati i standardi
ICT posjeduje ključne certifikate kao što su CE, RoHS i ISO9001, osiguravajući da naš SMD Stencil Solder Printer zadovoljava svjetska pravila o sigurnosti i kvaliteti. Također imamo mnogo patenata za značajke kao što su sustavi za čišćenje i doziranje. Oni pokazuju našu usmjerenost na inovacije i vrhunske standarde. Kupci dobivaju pouzdane strojeve koji prolaze globalne provjere, dajući bezbrižnost u proizvodnji.
| O ICT tvrtki i našoj tvornici
ICT je vrhunski dobavljač elektroničke opreme s vlastitim timovima za istraživanje, razvoj i proizvodnju. Imamo 89 zaposlenika u prostoru od 12.000 m², brzo raste ovih godina s fondom od 30 milijuna dolara. Opslužujemo više od 1600 kupaca u 72 zemlje, pokrivamo globalne potrebe. Naša tvornica koristi stroge testove i sustave kvalitete kako bi osigurala visoke standarde proizvoda. To nam pomaže da s povjerenjem isporučimo rješenja kao što je 1,2-metarski SMD Stencil Solder Printer.
