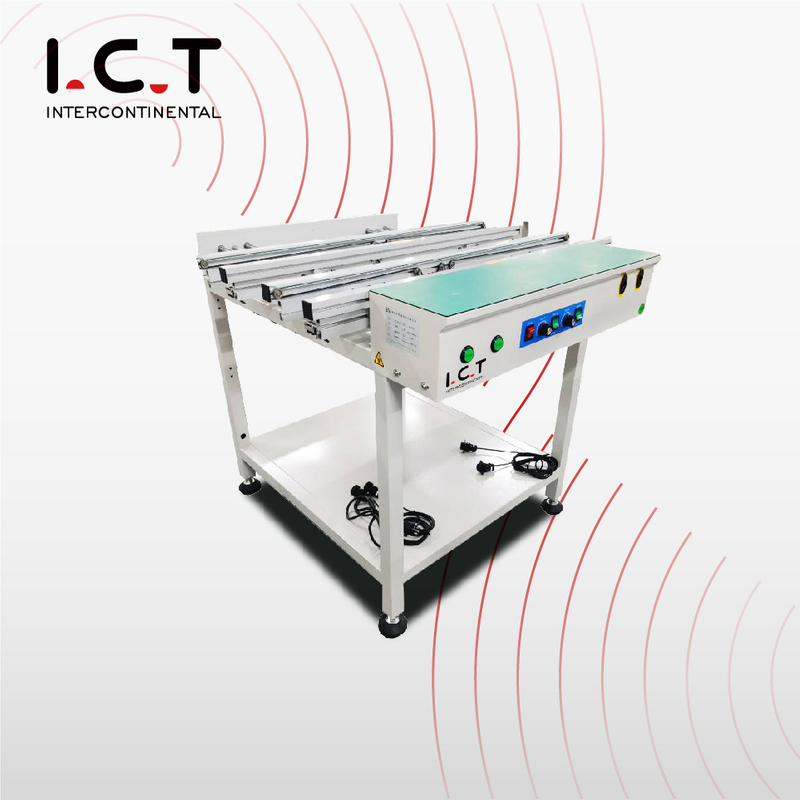

I.C.T SC-500D |Dual-lane SMT Link/Inspection Conveyor kineskog proizvođača

I.C.T SC-500D | SMT Link/ inspekcijski transporter s dvostrukim trakom

Uvod

I.C.T dvostruki lane SMT inspekcijski transporter posebno je dizajniran za učinkovitu i točnu masovnu proizvodnju PCB-a.

Ima moćan i pouzdan sustav s dvostrukim trakom, ovaj transporter omogućava da se više PCB ploča istovremeno prevoze i pregledavaju, značajno poboljšavajući učinkovitost proizvodnje.

Opremljen je naprednom inspekcijskom tehnologijom kako bi se osiguralo da svaki PCB ispunjava najviši standardi kvalitete prije nego što pređe u sljedeću fazu proizvodnog procesa.

Modularni dizajn dualnog priključne stanice može se lako integrirati u postojeće SMT proizvodne linije, što ga čini svestranim i vrijednim dodatkom vaše proizvodne postavke.

Standardni dvostruki SMT Link/inspekcijski transporter dizajniran je za transport i uvid u PCB u montažnim linijama velike brzine. Pomoću konfiguracije s dvostrukim trakom, ovaj transporter može istovremeno podnijeti dvije linije PCB, nudeći povećanu propusnost i operativnu učinkovitost. Njegov modularni dizajn omogućuje prilagodbu na temelju potreba klijenta, osiguravajući svestrano rješenje za raznolika proizvodna okruženja.

Ključne značajke:

Modularni dizajn : Prilagodljivi sklop za ispunjavanje određenih zahtjeva klijenta za maksimalnu fleksibilnost.
Čvrsta čelična konstrukcija : Čvrsti čelični komponente poboljšavaju stabilnost i izdržljivost opreme.
Podesiva širina šine : sadrži glatki vijak od nehrđajućeg čelika za jednostavno podešavanje širine šine, osiguravajući kompatibilnost s različitim veličinama PCB -a.
Kontrola promjenjive brzine : Omogućuje operatorima da prilagode brzinu kako bi optimizirali tijek rada i učinkovitost.
Način testiranja PCB -a : Dizajniran za testiranje pločica tijekom montaže.
Dizajn aluminijskog utora : namjenski aluminijski utor za glatki prijenos PCB -a i za sprečavanje zalijevanja tijekom kretanja.
Teški dizajn : Robustan donji dizajn minimizira pomicanje, osiguravajući pouzdane operacije tijekom velike brzine.
Prilagodljiva duljina : Duljina stroja može se prilagoditi prema zahtjevima proizvodnih linija.
SMEMA kompatibilnost : Besprijekorno se integrira s drugom SMT opremom koristeći SMEMA sučelje, olakšavajući glatku komunikaciju.

Specifikacija:

SMT Link/ inspekcijski transporter s dvostrukim trakom

Glavni materil:
Materijal za tijelo	Zavarivanje metalnih materijala		Kina
Senzor	Pepperl+Fuchs/Panasonic/Omron		Njemačka/Japan
Šina	Aluminij (izrada plijesni)		Kina
Pojas	4 mm antistatički pojas		Kina
Vijak	Visoki precizni kuglični vijak		Tajvan
Model	SC-500D	SC-600D	SC-1000D
Dužina šine	500 mm	600 mm	1000 mm
Dimenzija (mm)	500990950	600990950	1000990950
Max.pcb širina dvostrukog traka	50 do 270 mm*2
Max.pcb Širina s jednim trakom	510 mm
Upravljački sustav	Sustav industrijskih upravljačkih modula (opcija Panasonic PLC)
Komunikacija	SMEMA za i za i izlaz
Napajanje	1 PH AC 220V 50/60Hz (opcija: 110V do 380V)
Težina	80 kg	90 kg	105 kg

Opcije dostupne:

Dodirni zaslon : neobavezno sučelje za jednostavnu upotrebu i bolju kontrolu.
Podešavanje automatske širine : olakšava brzo podešavanje širine PCB -a.
Dvostruka brzina tračnica : Omogućuje neovisnu kontrolu brzine za svaku PCB traku.
Metalni lanac : za učinkovit prijenos PCB -a.
LED inspekcijska svjetlost : opcionalno LED svjetlo za pojačanu vidljivost inspekcije.
Segmentirani prijenos : Za precizniju kontrolu nad kretanjem PCB -a.

Često postavljana pitanja (FAQ)

Kolika je maksimalna širina PCB-a koju može smjestiti transporter s dvostrukim trakom?

Transporter s dvostrukim trakom može podnijeti širine PCB-a u rasponu od 50 mm do 270 mm po traci, što omogućava učinkovito rukovanje manjim do srednjim PCB-om. Za rad s jednim trakom, maksimalna širina je 510 mm.

Kako funkcionira podesiva kontrola brzine?

Transporter ima podesivu kontrolu brzine, omogućujući operatorima da postave željenu brzinu kako bi odgovarali zahtjevima proizvodnih linija. To omogućava glatko rukovanje i učinkovitiju obradu PCB -a.

Koje su prednosti korištenja konfiguracije dvostrukog traka?

Dizajn s dvostrukim trakom omogućuje istodobno rukovanje dvije linije PCB, povećavajući učinkovitost proizvodnje i propusnost. Idealan je za proizvodnju velikih količina gdje se treba istovremeno obraditi više PCB ploča.

Je li ovaj transporter kompatibilan s drugom SMT opremom?

Da, transporter je u potpunosti kompatibilan s drugom SMT opremom putem SMEMA sučelja, osiguravajući glatku komunikaciju između uređaja i bešavne integracije u postojeće proizvodne linije.

Može li se prilagoditi duljina transportera?

Da, duljina transportera može se prilagoditi kako bi odgovarala specifičnim potrebama vaše proizvodne linije, omogućujući fleksibilnost za različite konfiguracije i tijekove rada.
