U mnogim projektima proizvodnje energetske elektronike, odluka o SMT liniji ima samo jednu pravu priliku da bude ispravna. Posljedice pogrešne konfiguracije često se ne pojavljuju odmah. Umjesto toga, tiho se pojavljuju mjesecima ili čak godinama kasnije - kroz opadanje prinosa, nestabilnu kvalitetu lemljenja, povećanu preradu i rastuće povrate na terenu.
Zbog toga se odabir SMT proizvodne linije za PCBA elektroniku snage bitno razlikuje od odabira linije za potrošačku elektroniku ili komunikacijske proizvode.
U proizvodnji energetske elektronike cilj nije postizanje najveće brzine plasmana ili najnižeg početnog ulaganja. Pravi cilj je izgraditi proizvodni sustav koji može raditi stabilno pod toplinskim stresom, rukovati teškim i visokonaponskim komponentama i održavati dosljednu kvalitetu tijekom dugog životnog ciklusa proizvoda.
PCBA za energetsku elektroniku naširoko se koriste u industrijskim izvorima napajanja, sustavima za pohranu energije, motornim pogonima, opremi za punjenje električnih vozila, pretvaračima obnovljive energije i industrijskoj automatizaciji. Ovi proizvodi obično uključuju debele PCB-ove, velika područja bakra, staze visoke struje i uređaje za napajanje poput MOSFET-a, IGBT-a, transformatora i velikih elektrolitičkih kondenzatora. Svaka slabost u kvaliteti lemljenja, termičkoj kontroli ili mehaničkoj stabilnosti može dovesti do ranih kvarova, sigurnosnih rizika ili skupih povrata na terenu.
Za proizvođače, inženjere i timove za nabavu, odabir pogrešne SMT linije često rezultira skrivenim dugoročnim troškovima: čestim preradama, nestabilnim prinosima, odstupanjem procesa ili čak prisilnim redizajnom linije kada se proizvodnja poveća. Ovaj članak pruža praktičan okvir usmjeren na odlučivanje za odabir SMT linije posebno za PCBA elektroniku napajanja, fokusirajući se na pouzdanost, skalabilnost i performanse ukupnog životnog ciklusa, a ne na kratkoročne mjerenja.
Prije rasprave o odabiru opreme, bitno je razumjeti zašto PCBA pogonske elektronike postavlja veće zahtjeve na SMT proizvodne linije od tipičnih elektroničkih proizvoda.
Ploče energetske elektronike obično koriste PCB debljine od 2,0–3,2 mm ili više, često u kombinaciji s teškim slojevima bakra. Ove karakteristike značajno utječu na prijenos topline tijekom reflow lemljenja. U usporedbi s tankim potrošačkim PCB-ima, debele ploče se sporije zagrijavaju i manje ravnomjerno hlade, povećavajući rizik od nedovoljnog vlaženja lemljenja, hladnih spojeva ili pretjeranih toplinskih gradijenata.
Za razliku od mobilnih ili IoT proizvoda kojima dominiraju male komponente čipova, PCBA za elektroniku snage uključuju velike pakete kao što su DPAK, uređaji serije TO, moduli napajanja, transformatori i visoki kondenzatori. Ove komponente predstavljaju izazove u stabilnosti odabira i postavljanja, odabiru mlaznice, točnosti postavljanja i pomicanju nakon postavljanja prije skrućivanja lema.
Proizvodi energetske elektronike često su dizajnirani za kontinuirani rad tijekom 5-10 godina ili više. To znači da su pouzdanost lemljenog spoja, otpornost na toplinske cikluse i dugoročna dosljednost procesa puno važniji od kratkoročnog protoka. Marginalni SMT proces koji se čini prihvatljivim tijekom početne proizvodnje može s vremenom postati ozbiljna prepreka.
Mnogi PCBA za elektroniku snage zahtijevaju kombinaciju SMT i postupaka kroz rupu (THT). Veliki transformatori, konektori za jaku struju i mehaničke komponente često se ugrađuju nakon SMT reflowa, što čini rano planiranje rasporeda linija i integraciju procesa bitnim.
Ključni zaključak za SMT energetske elektronike:
SMT energetske elektronike nije u brzini. Radi se o stabilnosti procesa, termičkoj kontroli i dugoročnoj pouzdanosti. Zbog toga je projektiranje procesa na razini sustava važnije od specifikacija pojedinačnih strojeva.
Jedna od najčešćih pogrešaka pri odabiru SMT linije je odabir opreme samo na temelju maksimalne nazivne brzine umjesto stvarnih proizvodnih potreba.
Za centre za istraživanje i razvoj, startupove ili proizvođače koji proizvode prilagođene proizvode energetske elektronike u malim serijama, fleksibilnost je važnija od razine automatizacije. Uobičajene su česte promjene proizvoda, ručne intervencije i inženjerske prilagodbe.
Preporučene karakteristike:
Poluautomatska ili modularna SMT linija
Jednostavno prebacivanje programa i podešavanje
Jaka inženjerska dostupnost
Niža kapitalna ulaganja s jasnim putevima nadogradnje
Ova vrsta konfiguracije podržava brzu iteraciju bez zatvaranja proizvođača u preveliku opremu koja ostaje nedovoljno iskorištena.
Mnogi proizvođači energetske elektronike rade prvenstveno u srednjim količinama, kao što su industrijski izvori napajanja ili upravljačke ploče za pohranu energije. U ovom scenariju, stabilnost, dosljednost prinosa i predvidljivi izlaz važniji su od najveće brzine postavljanja.
Preporučene karakteristike:
Potpuno automatska inline SMT linija
Uravnotežena brzina i točnost postavljanja
Stabilna toplinska izvedba reflowa
Inline inspekcija za kontrolu procesa
Proizvođači koji ulaze u brzorastuće sektore poput infrastrukture električnih vozila ili obnovljive energije moraju planirati buduće širenje. Odabir SMT linije bez mogućnosti skaliranja često rezultira kasnijim skupim redizajnom i prekidima proizvodnje.
Preporučene karakteristike:
Modularni dizajn linije
Rezerviran prostor za AOI, X-zrake i međustanice
Standardizirana mehanička i softverska sučelja
Kompatibilnost podataka za integraciju na razini linije
Ključni zaključak za SMT energetske elektronike:

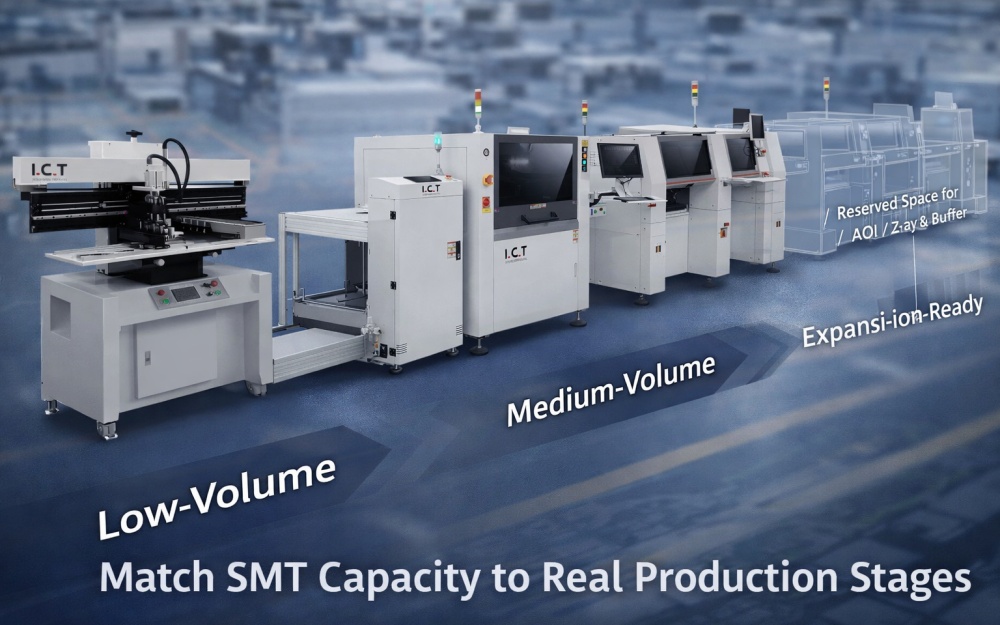

kapacitet SMT-a trebao bi odgovarati stvarnim fazama proizvodnje, a ne optimističnim prognozama. Ovdje planiranje linije na razini rješenja daje daleko veću vrijednost od pojedinačne kupnje strojeva.

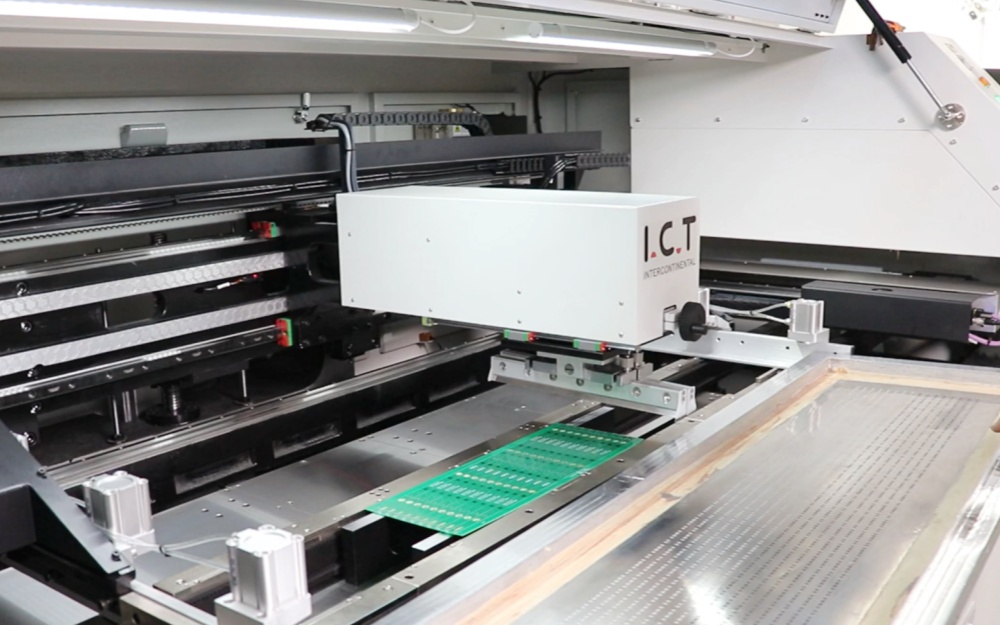

U SMT-u energetske elektronike, ispis paste za lemljenje ima nerazmjeran utjecaj na pouzdanost konačnog proizvoda. Veliki podlošci, debele ploče i velika toplinska masa pojačavaju bilo kakvu nedosljednost uvedenu u ovoj fazi.
Debeli PCB-i zahtijevaju snažne i fleksibilne potporne sustave tijekom ispisa. Nedovoljna podrška može dovesti do savijanja ploče, neravnomjernog nanošenja paste i neusklađenosti između šablone i jastučića.
Ključna razmatranja:
Čvrsta platforma pisača
Fleksibilne i podesive PCB potporne igle
Stabilno stezanje i poravnavanje šablone
Napajački uređaji često koriste velike podloge za lemljenje koje su vrlo osjetljive na varijacije volumena paste. Prekomjerna količina paste povećava rizik od mokrenja, dok nedovoljna količina paste smanjuje čvrstoću zgloba. Stabilan i ponovljiv proces ispisa jedan je od najučinkovitijih načina za smanjenje nizvodnih nedostataka i prerade.
Ključni zaključak za energetsku elektroniku SMT:
Stabilnost ispisa daleko je važnija od brzine ispisa.
Strojevi za odabir i postavljanje za energetsku elektroniku PCBA moraju dati prednost stabilnosti postavljanja i sposobnosti rukovanja komponentama, a ne maksimalnom broju komponenti po satu.
Sustav postavljanja treba podržavati:
Mlaznice za veliko opterećenje
Stabilno preuzimanje za neredovne pakete
Kontrolirana sila postavljanja
Minimalne vibracije tijekom kretanja
PCBA za elektroniku napajanja često kombiniraju komponente finog koraka s uređajima velike snage. Sustav postavljanja mora podnijeti ovu raznolikost bez čestih ručnih prilagodbi ili kompromisa u procesu.
Fleksibilne konfiguracije dodavača i intuitivno programiranje značajno smanjuju radno opterećenje inženjera i rizik pogreške pri postavljanju.
Ključni zaključak za SMT u energetskoj elektronici:
malo sporiji, ali stabilniji proces postavljanja gotovo uvijek daje veći dugoročni prinos.
U SMT energetskoj elektronici, reflow lemljenje je često najpodcijenjeniji faktor rizika tijekom planiranja linije.
Vodovi mogu proći početne testove prihvaćanja, ali kasnije pate od nestabilnih stopa praznina ili nedosljedne kvalitete lemljenja. U mnogim slučajevima glavni uzrok nisu materijali ili komponente, već nedovoljna toplinska granica u dizajnu procesa reflowa.
Debele ploče i velike komponente zahtijevaju snažan i ravnomjeran prijenos topline.
Ključni zahtjevi:
Više zona grijanja
Snažna sposobnost toplinske kompenzacije
Dizajn stabilnog protoka zraka
Ponovljiva kontrola temperature tijekom dugih proizvodnih ciklusa
Precizno i ponovljivo profiliranje temperature osigurava da lemljeni spojevi ispunjavaju zahtjeve pouzdanosti u različitim dizajnima ploča i proizvodnim serijama.
Za lemljene spojeve velike snage, oksidacija i šupljine značajno utječu na toplinsku vodljivost i električnu izvedbu. Optimizirani toplinski profili i, kada je potrebno, kontrolirane atmosfere pomažu u ublažavanju ovih rizika.
Ključni zaključak za energetsku elektroniku SMT:
performanse reflowa uvelike definiraju dugoročnu pouzdanost proizvoda.
Inspekcija nije izborna u energetskoj elektronici SMT—to je alat za upravljanje rizikom.
SPI otkriva probleme s ispisom prije nego što se prošire kroz cijelu liniju, značajno smanjujući preradu i otpad.
AOI identificira pogreške u postavljanju, probleme s polaritetom i vidljive nedostatke lemljenja. Za energetsku elektroniku, strategija inspekcije trebala bi se usredotočiti na visokorizična područja, a ne jednostavno na potpunu pokrivenost.
Pregled rendgenskim zrakama posebno je vrijedan za otkrivanje šupljina i skrivenih nedostataka lemljenja u uređajima za napajanje i velikim termalnim jastučićima.
Ključni zaključak za energetsku elektroniku SMT:
Opremu za inspekciju treba postaviti tamo gdje omogućuje najveće smanjenje rizika.
Odluke o rasporedu linija često imaju veći dugoročni učinak od pojedinačnih marki opreme.
Dobro projektirana SMT linija energetske elektronike trebala bi omogućiti:
Jednostavan pristup za održavanje
Puferiranje procesa
Buduća inspekcija ili dodaci procesu
Rano planiranje post-SMT THT procesa izbjegava kasnije uska grla i neučinkovit protok materijala.
Ključni zaključak za energetsku elektroniku SMT:
Dobro isplaniran izgled štiti dugoročnu stabilnost proizvodnje i fleksibilnost nadogradnje.

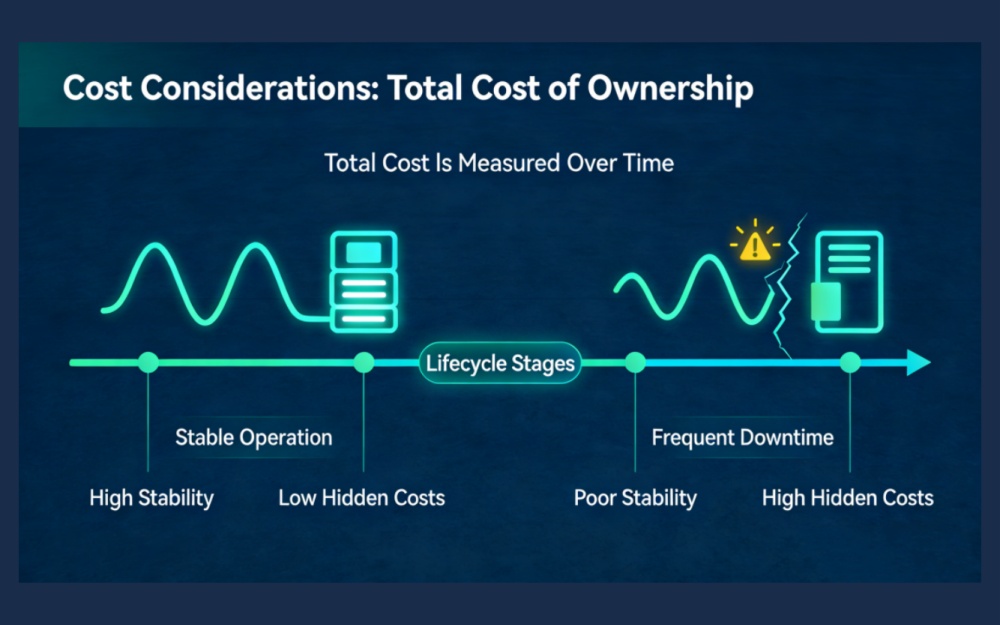

Procjena SMT linija isključivo na temelju nabavne cijene često dovodi do viših dugoročnih troškova.
TCO bi trebao uključivati:
Održavanje i rezervni dijelovi
Potrošnja energije
Obuka i inženjerska podrška
Stabilnost prinosa tijekom vremena
Modularni i skalabilni dizajni štite investiciju dopuštajući postupne nadogradnje umjesto pune zamjene linije.
Ključni zaključak za SMT za energetsku elektroniku:
Najekonomičnija SMT linija je ona koja ostaje produktivna i stabilna tijekom cijelog životnog ciklusa.
Čak i najbolja oprema može zakazati ako je podrška dobavljača neadekvatna.
Ključni kriteriji ocjenjivanja:
Iskustvo s aplikacijama energetske elektronike
Dostupnost tehničke podrške i obuke
Provjereni procesi instalacije i puštanja u rad
Jasna struktura odgovora usluge
Ključni zaključak za SMT energetske elektronike:
Sposobnost dobavljača je jednako važna kao i sposobnost stroja za složene aplikacije visoke pouzdanosti.
Odabir SMT linije za PCBA elektroniku napajanja nije jednostavna kupnja opreme. To je strateška odluka o proizvodnji koja utječe na pouzdanost proizvoda, radnu stabilnost i buduću skalabilnost.
Za većinu proizvođača pravi izazov nije kupnja strojeva, već prevođenje karakteristika proizvoda—kao što su toplinska masa, kombinacija komponenti i ciljevi pouzdanosti—u stabilan, skalabilan proizvodni sustav.
Dobro osmišljena SMT linija energetske elektronike ne juri za maksimalnom brzinom. Pruža dosljedne performanse u zahtjevnim uvjetima, godinu za godinom.
Prije dovršetka bilo koje investicije, provođenje strukturiranog tehničkog pregleda—koji pokriva toplinsko ponašanje proizvoda, mješavinu komponenti i dugoročna ograničenja proširenja—može značajno smanjiti operativni rizik i zaštititi kvalitetu proizvoda tijekom cijelog životnog ciklusa.
U nekim slučajevima moguća je djelomična prilagodba, ali je rijetko optimalna. SMT linije potrošačke elektronike obično su optimizirane za tanke ploče, male komponente i veliku brzinu postavljanja. PCBA za energetsku elektroniku uvode deblje ploče, veću toplinsku masu i teže komponente, koje često premašuju mehaničke i toplinske margine linija usmjerenih na potrošače. Prilagodba takvih linija može dovesti do nestabilnih procesa i većeg dugoročnog rizika.
Razmatranja o pretapanju treba uključiti u najranijoj fazi planiranja. Debljina ploče, težina bakra, toplinska masa komponenti i ciljana pouzdanost lemljenih spojeva izravno utječu na odabir peći za reflow i raspored linija. Tretiranje reflowa kao nizvodnog detalja često rezultira nedovoljnom toplinskom marginom koju je kasnije teško ispraviti.
Ne uvijek. Dok dušik ili vakuumsko reflow može smanjiti oksidaciju i stvaranje praznina za određene primjene velike snage, mnoge PCBA jedinice energetske elektronike mogu postići prihvatljivu pouzdanost s dobro dizajniranim profilima reflow zraka. Odluka bi se trebala temeljiti na veličini toplinske podloge, toleranciji praznina i zahtjevima za pouzdanost, a ne na zadanim pretpostavkama.
Inspekcija bi trebala biti vođena rizikom, a ne pokrivenošću. Visoko rizični lemljeni spojevi — kao što su uređaji za napajanje, toplinski jastučići i visokostrujni putovi — imaju najviše koristi od dubljeg pregleda, uključujući rendgensko snimanje kada je potrebno. Primjena maksimalnog pregleda svake komponente često povećava vrijeme ciklusa bez proporcionalnog smanjenja rizika.
Uobičajeni pokazatelji uključuju nedosljedne stope šupljina, osjetljivost na male promjene profila, fluktuacije prinosa kroz smjene i nedostatke lemljenih spojeva koji se pojavljuju nakon produljene proizvodnje, a ne tijekom početnih ispitivanja. Ovi simptomi često upućuju na marginalni kapacitet refluksa ili ograničenja protoka zraka.
Sljedivost podataka postaje sve važnija kako proizvodi energetske elektronike prelaze u regulirane ili sigurnosno kritične aplikacije. Bilježenje ključnih parametara procesa—kao što su kvaliteta ispisa, točnost postavljanja i profili preoblikovanja—pomaže u prepoznavanju temeljnih uzroka kada se pojave problemi i podržava dugoročnu kontrolu procesa i revizije kupaca.
Da. Čak i kada su trenutne količine stabilne, portfelji proizvoda energetske elektronike često se razvijaju prema višoj gustoći snage ili strožim zahtjevima za pouzdanost. Rezerviranje fizičkog prostora i kompatibilnosti sustava za buduću inspekciju, međuspremnik ili nadogradnju procesa značajno smanjuje rizik od prekida i ponovnog ulaganja.
