ICT-P12
I.C.T

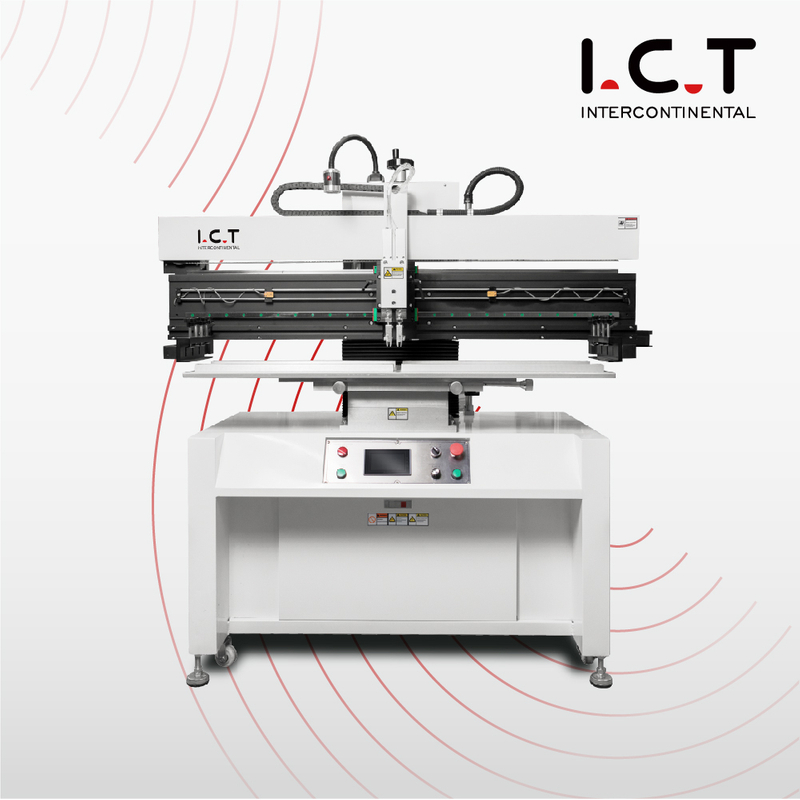

| Profesionalni tiskarski stroj za lemnu pastu za duge PCB linije velikog volumena
Visokoučinkoviti SMT stroj za ručni ispis paste za lemljenje P12 služi kao snažan stroj za ispis paste za lemljenje u SMT linijama dugih ploča. Tajvanske TBI linearne vodilice i SANYO koračni motor pokreću točan pokret za savršeno lijepljenje na ploče od 1200 mm. Sustav visećeg brisača čini ispis ravnomjernijim. Precizni manometar i zaslon regulatora brzine omogućuju operaterima postavljanje idealne sile i brzine. Modularna univerzalna klupa s uređajem za poravnanje PCB ploče i okvira podržava jednostrane ili dvostrane PCB ploče debljine 0,2-6 mm. Ruke šablonskog okvira mogu se prilagoditi od 370×470mm do 1750×650mm. Automatski ispis; stabilna i učinkovita kvaliteta ispisa. Samo 220 W i ciklus od ≤12 sekundi čine Full Smd Assembly Screen Stencil Printer idealnim za 5G bazne stanice, LED zidove ili industrijske matične ploče.
| Značajka
Zatik i potporni blok moraju biti prikladni za različite jednostrane i dvostrane PCB ploče, a zatik različite veličine mora biti prikladan za različite rupe za PCB. Rukovanje jednostavno, pozicioniranje je točno, a fiksni položaj je fleksibilan i podesiv. Tajvanska precizna vodilica uvezenog koračnog motora osigurava stabilnost, sustav brisača može se podići ručnom pretvorbom za dodavanje paste za lemljenje i operaciju čišćenja, fleksibilno podešavanje graničnog senzora za smanjenje transportnih putovanja. To omogućuje poluautomatskom pisaču šablona za tiskane ploče da drže duge ploče čvrste kao stijena u linijama za sklapanje tiskanih ploča i sprječava prelazak paste na slojeve.
Struktura gumice za izravnu vezu. Brisačem neovisno upravljaju dva visoko precizna cilindra kako bi se osigurao točan i stabilan pritisak. Dvostruke klizne tračnice za pozicioniranje osiguravaju točnost i stabilnost brisača. Rad sa zaslonom osjetljivim na dodir. Prijateljsko englesko MMI sučelje, funkcija učenja i navigacije. Način rada: ručni, poluautomatski i potpuno automatski. Glavni upravljački dijelovi usvajaju uvezene visokokvalitetne marke kako bi se osigurala stabilnost i operativnost SMT ručnog pisača. Automatski ispis, stabilna i učinkovita kvaliteta ispisa. Ovo opskrbljuje besprijekornu pastu za duge reflow dijelove u PCB montažnim linijama gotovo bez hladnih spojeva.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Saudijski proizvođač 5G opreme naručio je SMT liniju velikih ploča po principu 'ključ u ruke' od ICT-a sa strojem za ispis paste za lemljenje, brzim JUKI postavljačima i peći L12 za komunikacijske ploče od 1200 mm. Naši inženjeri otputovali su u Rijad, integrirali pisač sa širokim SMEMA transporterima, optimizirali pastu za duge ploče i proveli sedam dana obuke o postavkama velikog formata i optimizaciji linije. Linija za sklapanje PCB-a postigla je puni kapacitet u sljedećoj smjeni s potpunom pokrivenošću pastom do postavljanja i nula ranih kvarova. Klijent je pohvalio brzu globalnu podršku, sanduke za teške uvjete rada i stručno vodstvo koje je odmah aktiviralo cijelu SMT proizvodnu liniju.
| Globalna podrška za usluge i obuku
ICT pruža potpunu podršku za SMT proizvodnu liniju dugih ploča: besplatne široke SMEMA sheme, 48-satni video o starenju prije isporuke, integraciju transportne trake na terenu, 7-10-dnevne tečajeve operatera na velikim pločama, jednogodišnji paket rezervnih dijelova, neograničenu daljinsku dijagnostiku putem aplikacije ili videa i periodične revizije performansi. Naših 20 inženjera pomaže u 72 zemlje 4-satnim početnim odgovorom i hitnom pomoći 24/7. Svaki stroj za ispis paste za lemljenje pokreće proširenu simulaciju pune linije i 100% inspekciju u našem ISO9001 pogonu od 12.000 m². Kupci osiguravaju proizvodne linije PCB-a visokog učinka, brz povrat novca i partnerstva koja se zajedno skaliraju.
| Recenzije kupaca
Više od 1600 SMT linija velikog formata u 72 zemlje oslanja se na ICT Hvale prilagođene dizajne širokih pojaseva za prostrane podove, ojačane sanduke za siguran pomorski prijevoz, obuku na dugoj dasci koja timove pretvara u stručnjake, trenutna daljinska podešavanja koja sprječavaju zastoje i redovite posjete koje povećavaju UPH za 20%. Tvornice se glatko skaliraju jer potpuna podrška znači minimalne nedostatke, niže troškove i trajnu suradnju.
| Certifikati i standardi
Svi strojevi za ispis paste za lemljenje uključuju CE, RoHS, ISO9001:2015 i patente. Testovi kompatibilnosti velikih panela i 100% provjere ispunjavaju standarde EU-a, SAD-a i svjetskih standarda za proizvodne linije PCB-a. Oni jamče sigurnu primjenu paste, besprijekorno široko spajanje, izdržljive komponente i ekološki prihvatljiv rad – potpunu pouzdanost od prve dugačke ploče.
| O ICT tvrtki i našoj tvornici
ICT je započeo 2012. i sada vodi modernu tvornicu od 12.000 m² u Dongguanu, Kina, s 89 predanih zaposlenika i 20 iskusnih inženjera. Dizajniramo, proizvodimo i testiramo kompletne SMT proizvodne linije prema strogim standardima ISO9001. Više od 1600 SMT linija u 72 zemlje dokazuju našu pouzdanu kvalitetu i uslugu. Osam globalnih ureda i lokalnih skladišta jamči dijelove i podršku inženjera unutar 48 sati bilo gdje. Kupci rastu uz naše poštene cijene, brzu isporuku i doživotne besplatne nadogradnje softvera.
