Hrvatski  |
ICT-1200
I.C.T
| SMT pisač šablona s pastom za lemljenje

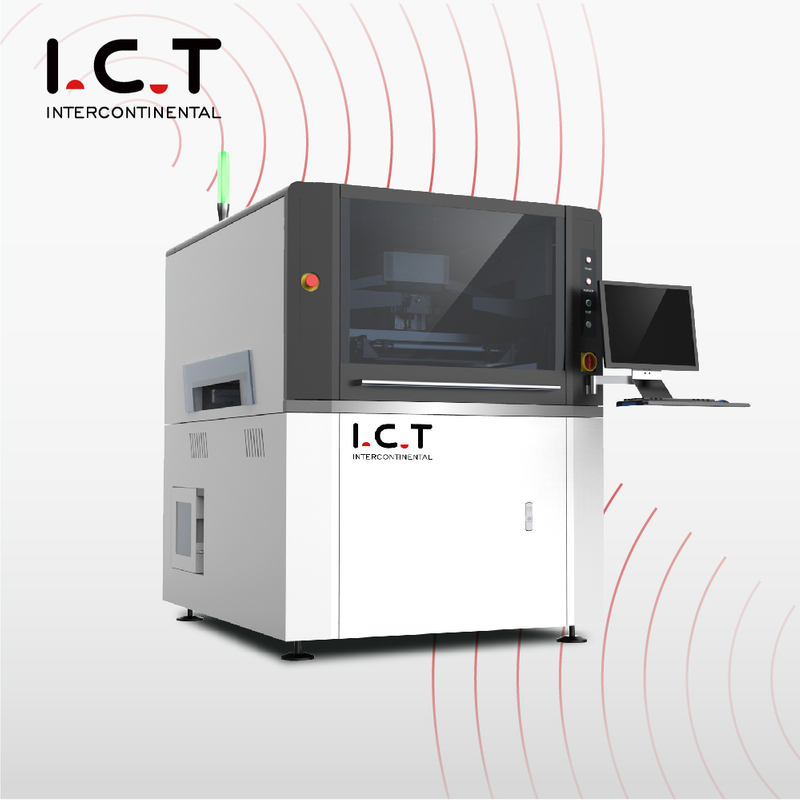

ICT-1200 SMT šablonski pisač s pastom za lemljenje nudi visoku preciznost za LED i prevelike tiskane ploče. Podržava Industriju 4.0 i postiže rezultate bez grešaka putem automatizacije. Značajke uključuju točnost od ±0,015 mm, automatsko čišćenje i doziranje ljepila. Ovaj potpuno automatski pisač s pastom za lemljenje učinkovito obrađuje ploče veličine do 1500x450 mm. Izrađen s vrhunskim uvezenim dijelovima i jedinstvenim patentima, osigurava dugoročnu stabilnost. Windows 10 sučelje pojednostavljuje korištenje za brza podešavanja. Savršeno za LED rasvjetu, auto elektroniku i SMD proizvodnju.
| Značajka
Precizno poravnanje
Postignite točnost ponavljanja od ±0,015 mm s ovim SMT pisačem šablona za lemljenje. Sustav koaksijalnog svjetlosnog vida detektira točke označavanja na različitim površinama tiskanih ploča. Bez problema radi s pločama obloženim kositrom ili FPC pločama, smanjujući pogreške u masovnoj proizvodnji.
Automatizirane operacije
Uživajte u automatskoj kalibraciji, podešavanju pritiska i čišćenju šablona u Stencil Printer Smd. Odvajanje programa motora za nježno otpuštanje, povećanje učinkovitosti i uštedu troškova u SMT linijama.
Napredna ispisna glava
Viseći dizajn s povratnom informacijom o pritisku u stvarnom vremenu osigurava ravnomjerno lijepljenje na velikim pločama. Dvostruki motori održavaju ravnotežu, idealno za visokokvalitetnu primjenu lemljenja u ovom potpuno automatskom pisaču paste za lemljenje.
Sustav remena izbjegava zaglavljivanje PCB-a, s motorom kontroliranom brzinom. Stezaljke i vakuumski osigurane ploče za savršen kontakt šablone, fleksibilne za bilo koji smjer linije.
Odaberite suhi, mokri ili ručni način rada. Sustav raspršivanja štedi materijale, dok snažan vakuum održava Stencil Paste Printer operativnim uz manje zastoja.
Platforma prilagođena korisniku
Podešavanje po tri osi za brzo, precizno niveliranje PCB-a. Izravni motori pružaju dinamičke performanse u svakodnevnoj uporabi.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Videozapis o uspjehu korisnika

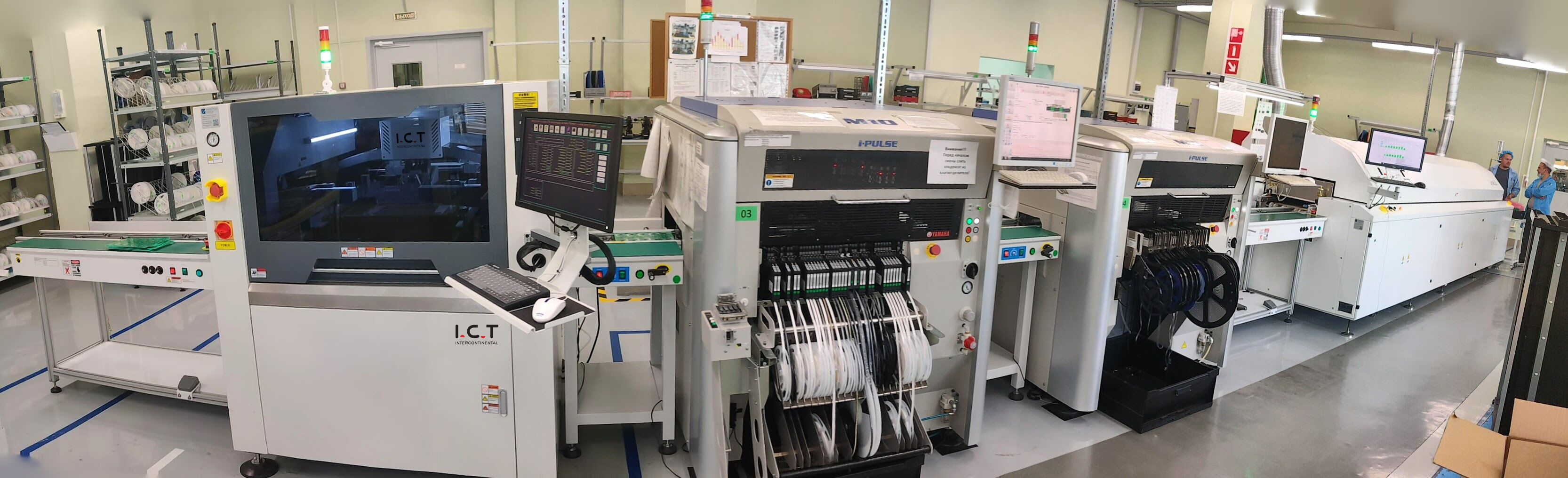

Godine 2025. ICT inženjeri otišli su u kućnu tvornicu LED rasvjete na postavljanje i obuku. Klijent je zahtijevao SMT liniju od 13 strojeva, dužine 29 metara, u prostoru 21x5 metara. Napravili smo tlocrt u obliku slova U, veličine 16x2,7 metara. Dva dana za instalaciju i uklanjanje pogrešaka, šest dana za obuku i podršku. Solder Paste SMT Stencil Printer radio je savršeno, poboljšavajući njihov rezultat.
| Servis i podrška u obuci
ICT pruža sveobuhvatne usluge instalacije, redovitog održavanja, nadogradnje i praktične obuke diljem svijeta. Naši inženjeri provode temeljitu analizu potražnje, prilagođeno planiranje linija, optimizaciju procesa i otklanjanje pogrešaka na licu mjesta za besprijekornu integraciju. S globalnim servisnim centrima i skladištima nudimo brzi odgovor, daljinsku dijagnostiku, nabavu rezervnih dijelova i ažuriranja softvera kako bismo smanjili vrijeme zastoja. Programi obuke podučavaju siguran rad, postavke parametara, dijagnozu grešaka, postupke čišćenja i MES povezivanje, osnažujući vaš tim za neovisno upravljanje. Više od 25 godina stručnosti osigurava učinkovita, troškovno učinkovita SMT rješenja prilagođena vašim potrebama.
| Recenzije kupaca
Klijenti visoko pohvaljuju naše vješte inženjere za profesionalno vodstvo na licu mjesta, detaljna objašnjenja i učinkovito rješavanje problema tijekom obuke i posjeta podršci. Oni cijene iznimnu stabilnost, visoku preciznost i niske stope kvarova u kontinuiranoj proizvodnji Solder Paste SMT Stencil Printera. Sigurno, prilagođeno pakiranje s antivibracijskim materijalima savršeno štiti opremu tijekom međunarodnog transporta. Brzo vrijeme odgovora—često unutar nekoliko sati putem telefona, e-pošte ili daljinskog pristupa—promptno rješava probleme, održavajući neprekinute operacije. Ove pohvale ističu pouzdane performanse, partnerstva za izgradnju povjerenja i sveukupno zadovoljstvo u zahtjevnoj proizvodnji elektronike.
| Certifikati i standardi
ICT oprema, uključujući Solder Paste SMT Stencil Printer, u skladu je s CE za sigurnost, RoHS za ekološku prihvatljivost i ISO9001 za sustave kvalitete. Posjedujemo brojne originalne patente za provjere potrošnje sredstava za čišćenje, brzo prebacivanje sustava, izbjegavanje sudara, doziranje, analizu grešaka, kontrolu točnosti ispisa, upravljanje procesima, inspekciju kvalitete, čišćenje šablona, brzinu odvajanja i inovacije u transportu — mnoge od njih oponašaju konkurenti. Oni osiguravaju inovativne, pouzdane i globalno usklađene proizvode s redovitim revizijama za održivu izvrsnost na različitim tržištima.
| O ICT tvrtki i našoj tvornici
ICT ima neovisno istraživanje i razvoj i napredne proizvodne pogone s više od 89 zaposlenika, uključujući 20 inženjera, što potiče brzi rast od 2012. Opslužujući 1600+ kupaca u 72 zemlje, isporučujemo potpuna SMT rješenja od poluvodiča do sklapanja. Naš park od 12.000 m² provodi stroge inspekcije materijala, preciznu montažu, testiranje u više faza i upravljanje kvalitetom za male nedostatke i dug životni vijek. Globalne podružnice pružaju lokaliziranu podršku, naglašavajući inovacije, povjerenje i unakrsnu vrijednost za izgradnju ili nadogradnju učinkovitih tvornica diljem svijeta.
