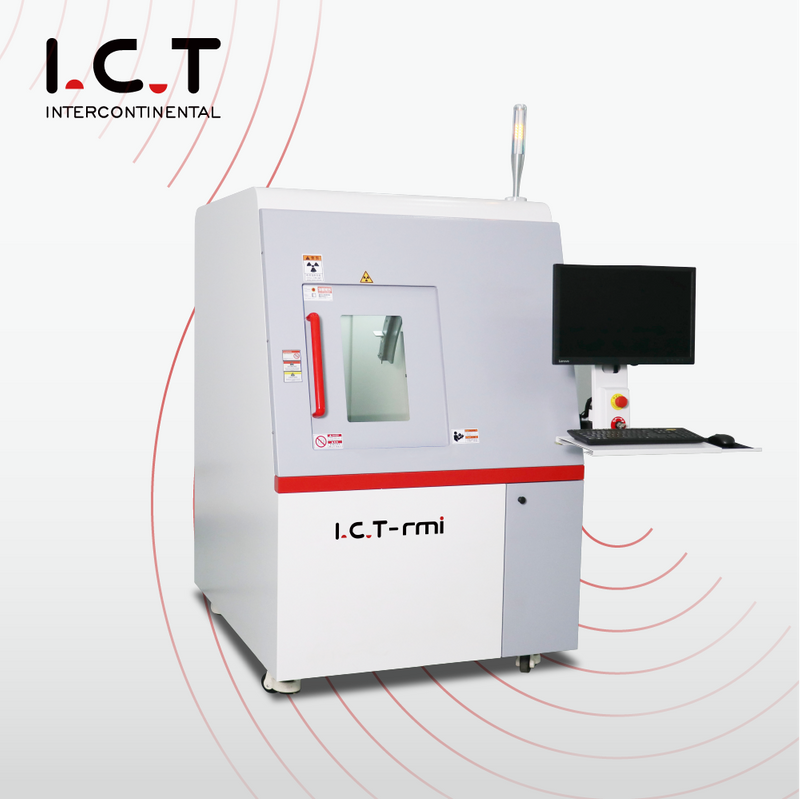

X-7200
I.C.T
X-ray inspection machine
| Količina: | |
|---|---|
| Automatizirana SMT rendgenska oprema za inspekciju

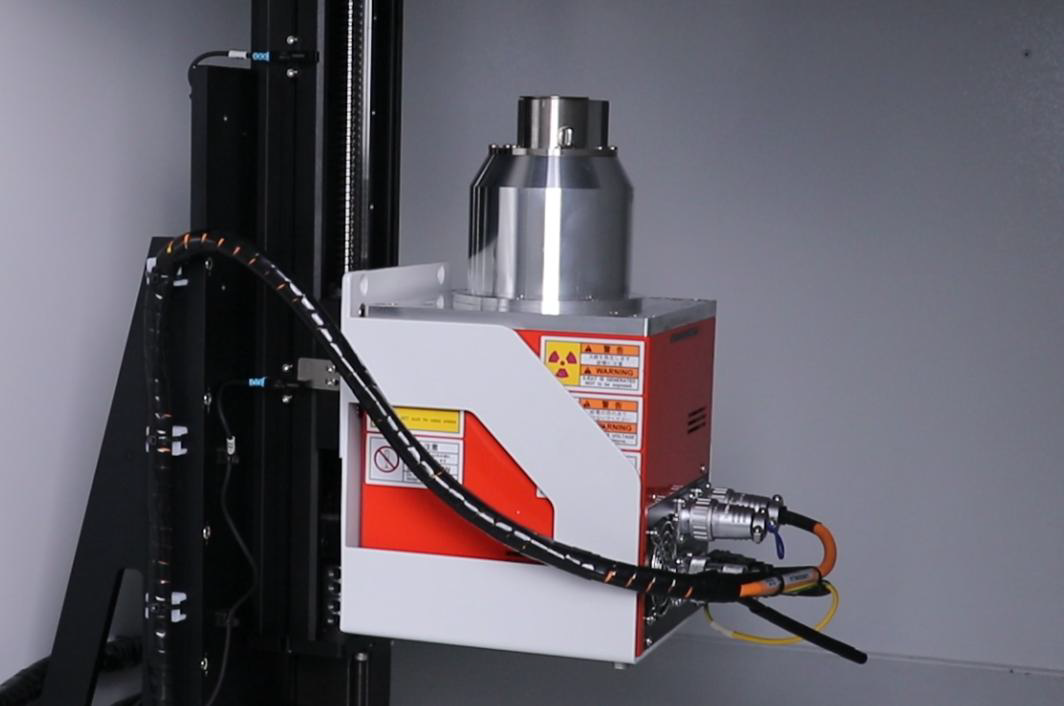

Automatizirana SMT oprema za rendgensku inspekciju radi unutar SMT proizvodnih okruženja. Prodire u komponente kako bi otkrio BGA praznine, nepravilnosti lemljenih spojeva, lomove spojeva žice, spojeve koji nedostaju, kratke spojeve, prekide i strane uključke. Sustav koristi 130kV Hamamatsu zatvoreni reflektivni ciljni mikrofokusni izvor s veličinom žarišne točke od 3 μm. Detektor se naginje do 60 stupnjeva, s dodatnom rotacijom platforme od 360 stupnjeva za potpunu pokrivenost. CNC programiranje pokreće automatske nizove serija. Operatori koriste sučelja joysticka i miša. Jedna naredba izračunava dimenzije mjehurića, postotke praznina i uspon lemljenja. Elektronički rendgenski automatski pregledni stroj ograničava zračenje na sigurne razine ispod 1 µSv/h. Sukladan je s CE, ISO i AERB propisima. Tvornice ga upotrebljavaju za pakiranje poluvodiča, PCBA sklopove, litijske baterije, automobilske dijelove, fotonaponske module i aplikacije za lijevanje pod pritiskom. Integrira se u SMT liniju. Provodi protokole kvalitete. Dokumentira usklađenost.
| Značajka

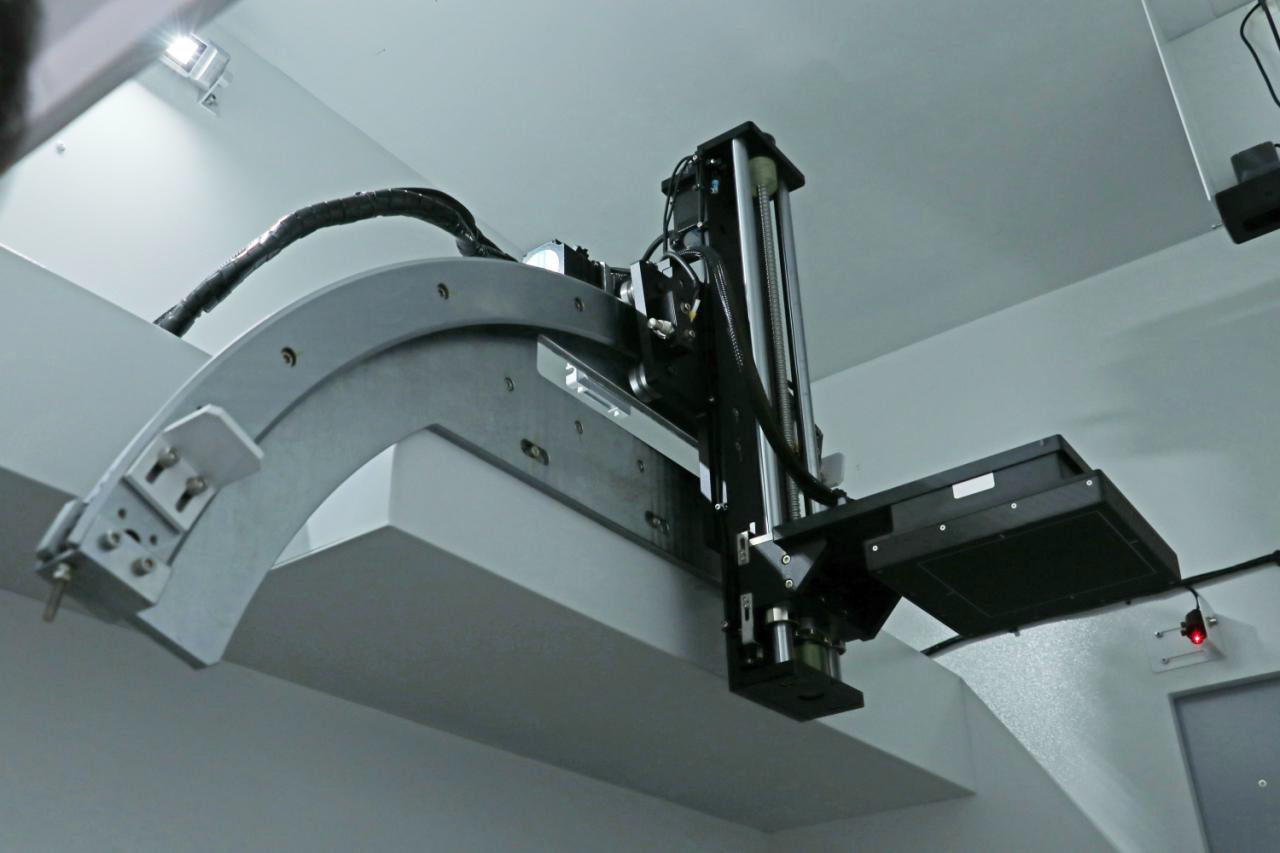

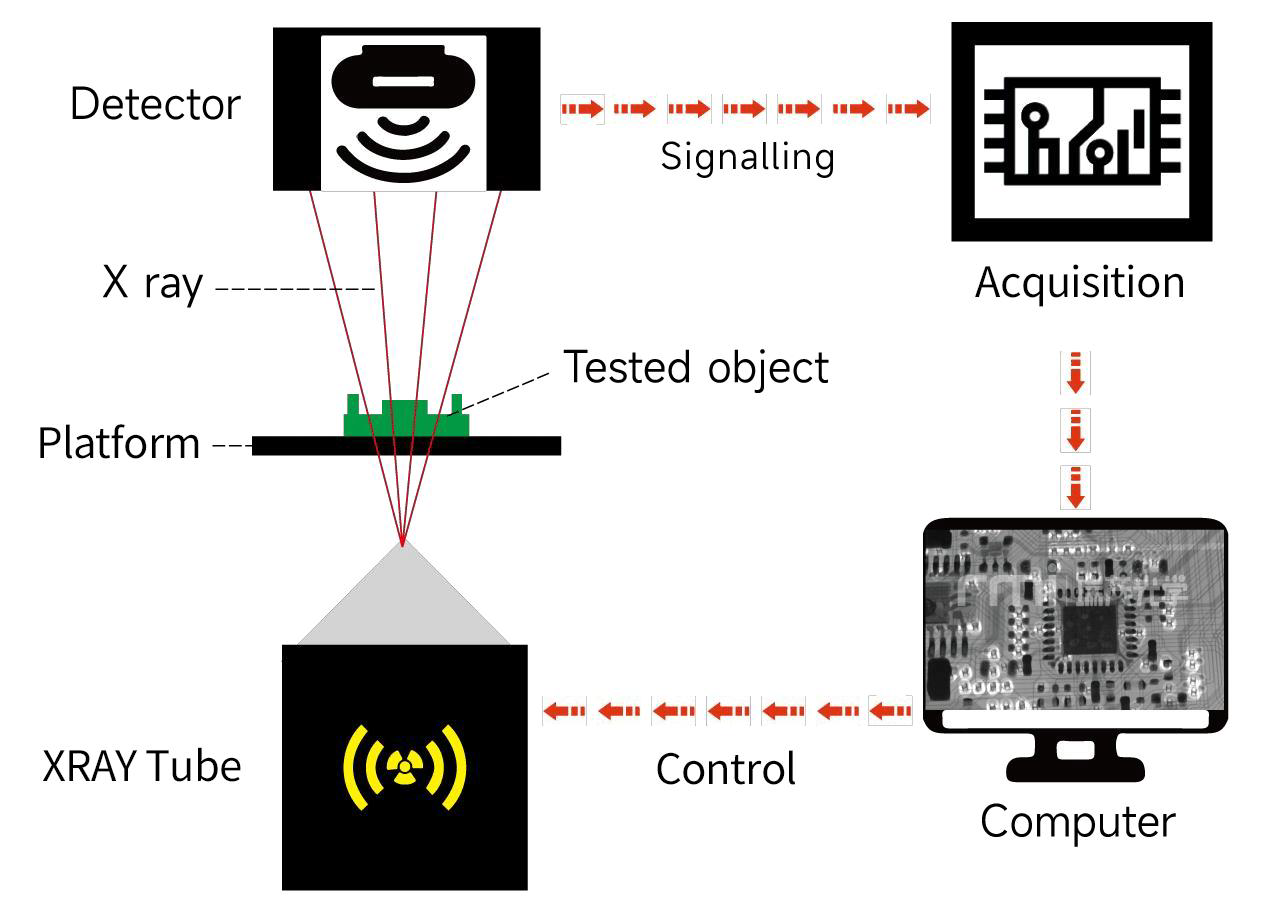

Automatizirana SMT oprema za rendgensku inspekciju uključuje detektor s ravnim panelom visoke razlučivosti i Hamamatsu mikrofokusni izvor rendgenskih zraka. Snimanje i korekcija slike u stvarnom vremenu generiraju precizne slike. Višestruke kombinacije pojačanja i grupiranja prilagođavaju se zahtjevima uzorka. Ugrađeni temperaturni senzori prate uvjete. Pasivno hlađenje održava radnu stabilnost. Operateri promatraju sitne lemljene strukture, cjelovitost zlatne žice i nedostatke ispod površine. Sustav podržava ranu identifikaciju u poluvodičkim i PCBA procesima. Rezultati ostaju ujednačeni tijekom proširenih pregleda. Tvornice održavaju sljedivost. Zapisi o kvaliteti akumuliraju se bez odstupanja.

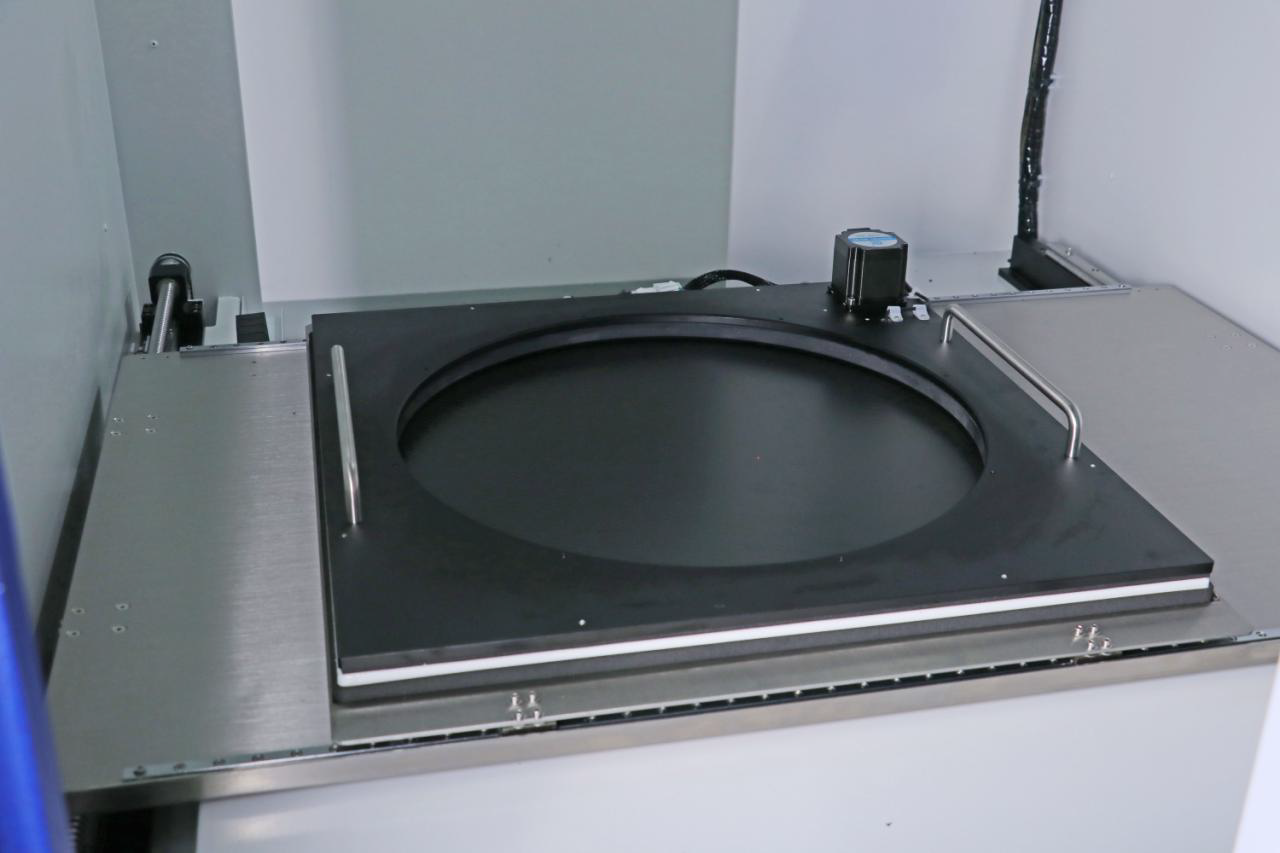

CNC programi usmjeravaju automatiziranu SMT opremu za rendgensku inspekciju kroz unaprijed definirane sekvence. Konfiguracija klikom miša uspostavlja staze pregleda. Stadij napreduje u X i Y osi. Detektor i izvor se podešavaju u Z. Mehanizmi protiv sudara sprječavaju kontakt tijekom naginjanja. Postupak odgovara verifikaciji velikog volumena. Automatska prosudba identificira nesukladne stavke. Operateri nadziru umjesto da interveniraju. Povećava se propusnost. Prevladava dosljednost. Linija se nastavlja bez ručnih pauza. Dokumentacija prati svaki ciklus.

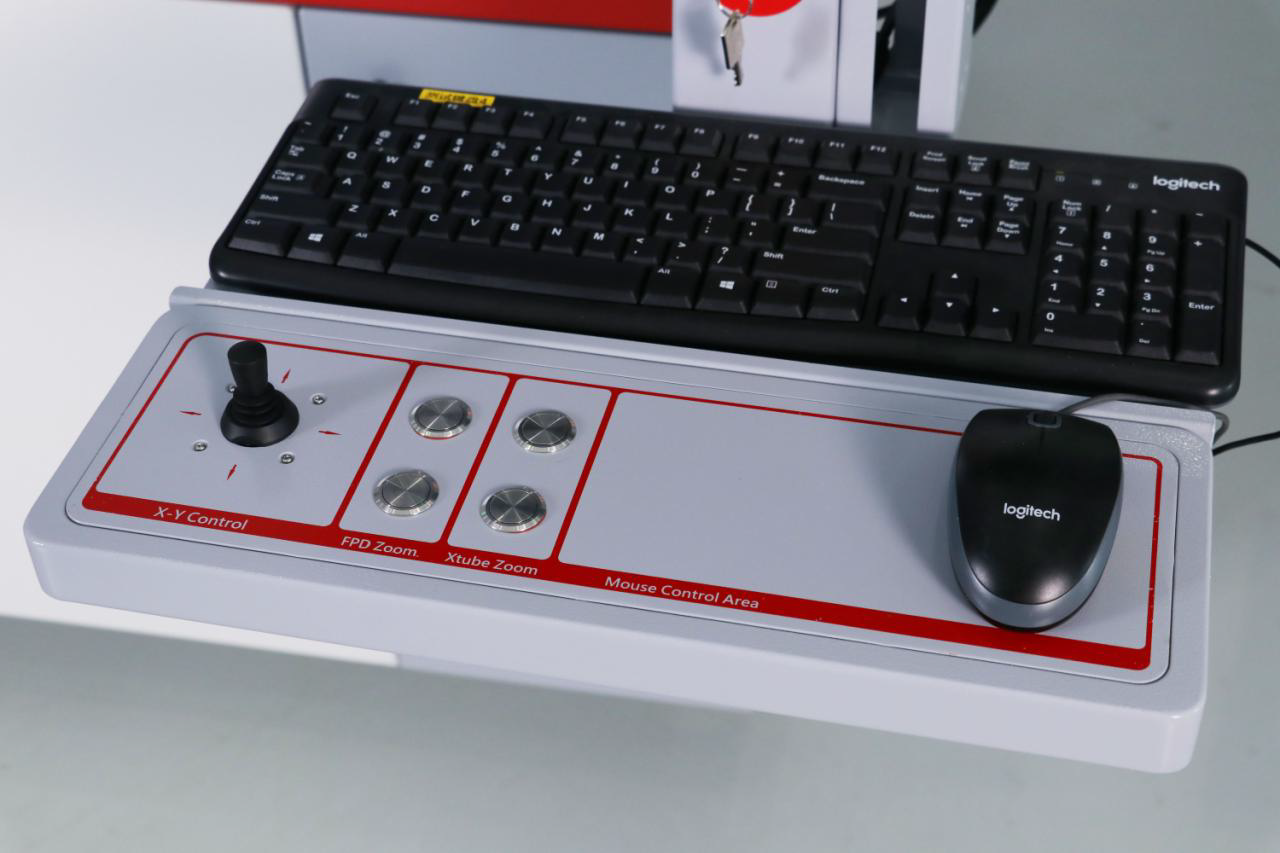

Jedna naredba aktivira mjerenje na opremi za automatsku SMT rendgensku inspekciju. Određuje volumen mjehurića, omjer šupljina i visinu lema. Preklapanje boja ocrtava anomalije. Joystick omogućuje kontrolirano pozicioniranje. Prozor za navigaciju trenutačno premješta pozornicu. Operatori dobivaju numerički i vizualni izlaz. Odluke se donose bez odlaganja. Funkcija je usklađena s kriterijima prihvaćanja u industriji. Tvornice ga primjenjuju rutinski. Podaci ostaju provjerljivi. Dnevnici inspekcije i dalje postoje.
| Specifikacija
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT konfigurira kompletne SMT proizvodne linije. Jedna konfiguracija sastavlja utovarivače, pisače, montere, SPI sustave, AOI stanice, reflow peći, transportere, depanelere i jedinice za čišćenje za nesmetan SMT protok. Drugi aranžman podržava DIP procese s opremom za umetanje, selektivnim lemljenjem, valnim lemljenjem, AOI i stanicama za kalajisanje. Zasebna konfiguracija upravlja konformnim premazivanjem i nanošenjem pomoću uređaja za premazivanje, dozatora, peći za stvrdnjavanje, transportera, AOI i depanelera. Ovi sklopovi se međusobno povezuju. ICT koordinira selekciju i integraciju. Unificirani pružatelj eliminira sukobe sučelja. Objekt radi kao jedinstveni sustav.
| Videozapis o uspjehu korisnika
Videozapis bilježi kupca iz Saudijske Arabije koji je nabavio kompletnu SMT liniju, DIP liniju, liniju za nanošenje premaza i automatiziranu SMT opremu za rendgensku inspekciju. Kupac je stigao u ICT postrojenje sredinom lipnja 2025. Prijemno testiranje i probna proizvodnja završili su u roku od jednog dana. Proizvodi koji su se ocjenjivali uključivali su bežične module, napajanja i mjerne ploče. Snimka prikazuje vanjski dio opreme, upravljačku ploču i unutarnji Hamamatsu izvor i sklop detektora. Sekvence uživo pokazuju automatsku serijsku obradu, trenutnu kvantifikaciju šupljina i ispitivanje PCBA uzoraka pod kutom od 60 stupnjeva. Inženjeri opisuju proceduralne korake. Kupac je provjerio točnost mjerenja i jednostavnost rada. Dokumentacija potvrđuje učinkovitu primopredaju i usklađenost sa zahtjevima proizvodnje.
| Profesionalna globalna obuka i podrška
ICT zadržava odgovornost za cjelokupne SMT proizvodne pogone. Inženjeri provode instalaciju na licu mjesta i provode strukturirane programe obuke koji pokrivaju rad s opremom, razvoj programa, sigurnosne protokole i preventivno održavanje. Usluge daljinske dijagnostike i trenutna dostupnost rezervnih dijelova smanjuju zastoje u proizvodnji. Protokoli planiranog održavanja sprječavaju nepredviđene prekide. Servisni centri širom svijeta osiguravaju brzu intervenciju. ICT pruža smjernice za usavršavanje procesa kako bi se poboljšala mjerna sposobnost protoka i prinosa. Od početnog puštanja u pogon do kontinuiranog rada, organizacija podržava stalnu suradnju. Ova integrirana podrška omogućuje tvornicama da funkcioniraju uz maksimalnu pouzdanost i izvuku punu korist iz svoje cjelokupne proizvodne infrastrukture.
| Povratne informacije kupca
Korisnici navode da ICT inženjeri brzo reagiraju i učinkovito rješavaju tehnička pitanja. Oni pohvaljuju opremu za automatsku SMT rendgensku inspekciju za dosljedno snimanje i radnu stabilnost. Neki zapažaju robusnu ambalažu koja štiti opremu tijekom prijevoza. Na upite se odgovara brzo i temeljito. Tvornice cijene i performanse opreme i prilagodljivu potpornu strukturu. Ovi elementi uspostavljaju ICT kao pouzdanog suradnika tijekom duljeg razdoblja.
| Naš certifikat
ICT oprema ima CE, RoHS, ISO9001, višestruke patente i AERB certifikat o zračenju. CE je u skladu s europskim regulatornim zahtjevima. RoHS ograničava opasne tvari. ISO9001 potvrđuje sustavno upravljanje kvalitetom. Patenti osiguravaju vlasnički napredak. Tvornice u raznim regijama priznaju ove vjerodajnice. Potvrđuju sigurnost, usklađenost s okolišem i tehničku ispravnost. Certifikati olakšavaju odobrenje za uvođenje u proizvodnju.
| O nama i tvornici
ICT održava vlastito istraživanje, razvoj i proizvodne operacije u pogonu od 12.000 m² koji se nalazi u Dongguanu, Guangdong, Kina. Tvrtka zapošljava gotovo 90 članova osoblja, uključujući 20 kvalificiranih inženjera posvećenih dizajnu, montaži i temeljitom testiranju. Strogi postupci kontrole kvalitete, vođeni sustavom upravljanja ISO9001, osiguravaju da svaki stroj prolazi dosljednu inspekciju prije nego napusti tvornicu. Osnovan 2012. s temeljnim kapitalom od 30 milijuna dolara, ICT se stalno širio i sada podržava više od 1600 korisnika u 72 zemlje. Kao pružatelj sveobuhvatnih SMT tvorničkih rješenja, ICT nudi end-to-end usluge uključujući analizu potražnje, planiranje projekta, nabavu opreme, obuku operatera, podršku proizvodnji, optimizaciju procesa i prilagodbe sustava. Ovaj pristup pomaže korisnicima u svakoj fazi - od početnog postavljanja do stalnog poboljšanja - u svim procesima poluvodiča, PCBA, SMT, DIP, premazivanja, robota, sklapanja i srodnih procesa. S 8 podružnica i globalnim servisnim mrežama, ICT pruža pouzdanu, pravovremenu podršku za pomoć klijentima u izgradnji učinkovitih proizvodnih sustava širom svijeta.
