ICT-5700
I.C.T
| Količina: | |
|---|---|

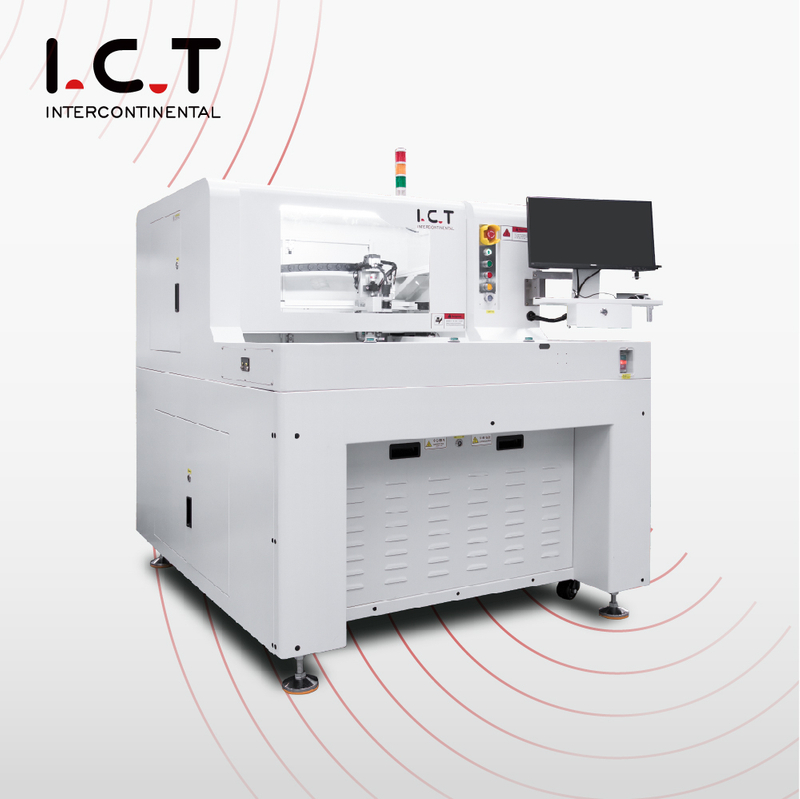

| Napredni PCB usmjerivač za depaneliranje
PCB ruter za depaneliranje nalazi bitnu primjenu u proizvodnji pametnih telefona, pametnih nosivih uređaja, tableta, automobilske elektronike, medicinskih uređaja i zrakoplovnih sustava. Prilagođava PCB veličine od 340×380 mm do 450×600 mm i debljine u rasponu od 0,5 do 5,0 mm. Moderni CCD vizualni sustav prepoznaje različite vrste oznaka i izvodi automatsku vizualnu korekciju za točno poravnanje. Radeći do 80 000 okretaja u minuti, vreteno postiže rezove sa znatno smanjenim naprezanjem, visokom preciznošću, malom inercijom i trenutnim odzivom. Dvostruke platforme olakšavaju istovremeno rukovanje različitim proizvodima ili kombiniranje u jedan prošireni radni prostor. Ionski zračni pištolj neutralizira površinski statički elektricitet, sprječavajući prianjanje prašine. Kontinuirani nadzor senzora štiti glodalo. Zasebni visokoučinkoviti vakuumski kolektor održava nisku razinu buke uz snažno usisavanje. Humanizirani radni sustav ostaje jednostavan, fleksibilan i stabilan za svakodnevnu upotrebu.
| Značajka
Prijenosni sustav
Uvezeni Panasonicovi servo motori, u kombinaciji s visoko preciznim vijčanim šipkama, postavljaju temelj za točnost kretanja u cijelom sustavu. Vodilice i kuglični vijci iz Tajvana doprinose dosljednoj ponovljivosti. Mehanička struktura, ojačana većom debljinom, značajno povećava radnu stabilnost pri dugotrajnim radnim opterećenjima. Fleksibilni lanci spremnika estetski organiziraju usmjeravanje kabela dok eliminiraju smetnje s dinamičkim komponentama. Modul X-osi uključuje karakterističan dizajn otporan na prašinu koji značajno smanjuje intervale održavanja i povezane troškove. Kroz ovu pomno projektiranu integraciju, PCB depaneling router održava iznimnu preciznost položaja i izdržljivost, podržavajući neprekinutu izvedbu u rigoroznim uvjetima proizvodnje.
Sustav usmjerivača
Vizualni sustav visoke razlučivosti poravnat je koaksijalno s glodalom, olakšavajući jednostavne i pouzdane postupke kalibracije. Standardno otkrivanje loma alata aktivira trenutačni alarm nakon otkrivanja istrošenosti ili loma rezača. Opcijski automatski mehanizam za promjenu alata omogućuje kontinuiranu obradu bez prekida, čime se podiže učinkovitost proizvodnje. Ionski zračni pištolj sustavno uklanja statički elektricitet s površine PCB-a, učinkovito sprječavajući adheziju prašine tijekom rada. Uvezeno vreteno velike brzine znatno smanjuje naprezanje pri rezanju, dok pruža vrhunsku preciznost, minimalnu inerciju i brz dinamički odziv. Zajedno, ovi napredni elementi osiguravaju dosljedno čiste rezultate odvajanja na PCB pločici Lead Cutter Separator Depaneling Router Machine.
Sustav platforme
Kontrola osi Y postiže se preciznim kliznim tračnicama uparenim sa servo motorom, čime se osigurava izvanredna mehanička stabilnost. Dvostruki gumbi za zaustavljanje u nuždi, sveobuhvatni sigurnosni poklopci i zaštitne svjetlosne zavjese uspostavljaju višestruku zaštitu za operatere. Tipke za pokretanje smještene s obje strane zahtijevaju istodobnu aktivaciju, ugrađujući inherentnu sigurnost u proces pokretanja. Standardna porozna podloga u obliku saća pruža robusnu usisnu snagu i široku kompatibilnost s različitim konfiguracijama učvršćenja. Dvostruke platforme omogućuju neovisnu obradu različitih proizvoda ili objedinjavanje u jedno prošireno radno područje. Ova konfiguracija čini PCB depaneling usmjerivač sigurnim i vrlo prilagodljivim za složena okruženja montaže visoke propusnosti.
Upravljački sustav
Računalo industrijske razine povezuje se sa specijaliziranim CNC kontrolerom kako bi omogućilo precizno izvršavanje naredbi i snažnu otpornost na industrijske električne smetnje. Sveobuhvatno bilježenje proizvodnih podataka generira sljediva izvješća neophodna za protokole osiguranja kvalitete. Operatersko sučelje pridržava se CE standarda i podržava brze prijelaze programa između različitih tipova ploča. Koaksijalni CCD prikaz omogućuje kontinuiranu vizualizaciju operacije rezanja u stvarnom vremenu. Operateri brzo ovladavaju sustavom, postižući ujednačene rezultate kroz produžene proizvodne cikluse. Ove integrirane upravljačke značajke jamče da PCB ruter za depaneliranje radi s nepokolebljivom stabilnošću i preciznošću u zahtjevnim tvorničkim postavkama.
Prikaz detalja
Konvekcijski ventilator održava ujednačene unutarnje temperature tijekom cijelog rada. Sigurnosni senzori bočnih vrata prekidaju kretanje odmah nakon otvaranja vrata. Priključci ESD sučelja štite osjetljivu elektroniku od elektrostatičkog pražnjenja. Opcijski automatski izmjenjivač alata olakšava besprijekornu zamjenu bitova bez prekida proizvodnje. Senzor za otkrivanje slomljenog noža neprestano nadzire integritet rezača. Pneumatski podupirači sa samozaključavanjem održavaju siguran položaj pristupnih vrata tijekom servisa. Svaki pažljivo implementirani detalj povećava ukupnu radnu sigurnost, pogodnost za korisnika i dugoročnu pouzdanost unutar okvira stroja za rezanje PCB-a.
| Specifikacija
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Veličina PCB-a (dvostruka platforma, posebna veličina po izboru) | 290*350 mm | 350*450 mm | 450*500 mm |
| PCB debljina | 0,3~6,0 mm | ||
| Težina (s usisavačem) | 1000 kg | ||
| Dimenzija | 1075*1430*1460 mm | 1125*1530*1460 mm | 1225*1530*1460 mm |
| Metoda sakupljanja prašine | Čišćenje usisavačem | ||
| Količina zraka usisavača | 28~35cm3/min | ||
| Usisavač Dimension | 640*785*1760 mm | ||
| Napon sakupljača prašine | 380V,50/60HZ,3kw | ||
| Popis SMT linijske opreme
ICT čini pravu proizvodnu liniju PCBA visoke kvalitete. Vakuumski utovarivač čisti dasku. Automatski pisač ispravno zalijepi. Placer set chip true. Mnogo zona reflow tvrdo lemi. Dobar AOI pronalazi sve loše. Linija ostani čvrsta. Prinos visok. Niska cijena. Nema igre. Učinite svjetlo za zdravlje automobila za naporan rad. Daska spremna za stvarni svijet. Vraćamo se puni.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMT linija | Ful-auto SMT montažna linija ključ u ruke |
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Videozapis o uspjehu korisnika
Kupac specijaliziran za proizvodnju telefona s značajkama iz Alžira posjetio je naše postrojenje u Dongguanu, donoseći više od deset PCB ploča i kompletne komplete materijala za temeljitu provjeru prihvaćanja. Naš tim izveo je potpunu demonstraciju SMT linije: automatsko ispisivanje paste za lemljenje, SPI inspekcija depozita, RX-8 postavljanje minijaturnih komponenti, RS-1R rukovanje većim dijelovima, opskrba zaštitnih poklopaca u ladicu, završetak lemljenja reflowom, skeniranje AOI grešaka i precizno konačno odvajanje putem ICT PCB rutera za odvajanje. Slijed se nastavio bez prekida, pokazujući visoku propusnost, minimalno naprezanje ploče i besprijekornu kvalitetu rubova. Kupac je pomno pratio svaku fazu, priznao besprijekornu učinkovitost i vrhunske rezultate i dao puno odobrenje za opremu prije polaska.
| Servis i podrška u obuci
ICT šalje kvalificirane inženjere za instalaciju na licu mjesta i strukturirane, praktične programe obuke prilagođene zahtjevima klijenata. Obuka obuhvaća protokole sigurnog rada, konfiguraciju programa, upravljanje alatima, postupke rutinskog održavanja i osnovno rješavanje problema za ruter za odvajanje PCB ploča. Daljinska dijagnostička podrška reagira ekspeditivno, nadopunjena brzom globalnom isporukom rezervnih dijelova kako bi se prekidi rada sveli na najmanju moguću mjeru. Servisni centri raspoređeni diljem svijeta pružaju brzu tehničku intervenciju i kontinuirano usavršavanje procesa kako se zahtjevi proizvodnje razvijaju. Ovaj integrirani okvir podrške osigurava brzo puštanje u pogon, stalnu dostupnost stroja i optimalnu dugoročnu izvedbu, omogućujući klijentima maksimiziranje povrata ulaganja uz minimalnu zabrinutost.
| Izjave klijenata
Kupci stalno hvale naše inženjere za njihovo brzo, stručno rješavanje problema i temeljito profesionalno vodstvo tijekom instalacije i naknadne interakcije podrške. Izražavaju veliko zadovoljstvo pouzdanom preciznošću PCB rutera za depaneling, čistim reznim učinkom i nježnim rukovanjem osjetljivim sklopovima. Mnogi pohvaljuju precizno, sigurno pakiranje koje osigurava da oprema stigne u besprijekornom stanju nakon dužeg transporta. Brzi odgovori na upite i tehnička pitanja dodatno učvršćuju povjerenje i lojalnost. Sve u svemu, klijenti prepoznaju ICT zbog vrhunske kvalitete opreme, pažljivog servisa i nepokolebljive predanosti proizvodnoj izvrsnosti.
| Certifikati i standardi
CE certifikat potvrđuje usklađenost sa strogim međunarodnim sigurnosnim zahtjevima. RoHS certifikat potvrđuje pridržavanje ekoloških standarda ograničavanjem opasnih tvari. Certifikat ISO9001 potvrđuje sustavni okvir upravljanja kvalitetom koji upravlja svim fazama proizvodnje. Višestruke patentirane tehnologije štite inovativne elemente dizajna i funkcionalna poboljšanja. Ovi autoritativni certifikati zajedno potvrđuju da svaki PCB ruter za depaneling zadovoljava visoke globalne standarde za sigurnost, ekološku odgovornost i kvalitetu proizvodnje.
| O ICT tvrtki i tvornici
ICT upravlja razvojnim pogonima uz sveobuhvatne vlastite proizvodne mogućnosti, uz podršku značajne radne snage uključujući specijalizirane inženjere. Osnovana 2012. godine, tvrtka je postigla brzu ekspanziju, trenutno opslužujući više od 1600 kupaca u više od 72 zemlje putem široke mreže poslovnica, prodajnih centara i skladišta. Napredna tvornica provodi rigorozne protokole inspekcije i robustan sustav upravljanja kvalitetom usklađen s ISO9001 za provjeru svakog stroja prije otpreme. Posvećen kontinuiranom tehnološkom napretku i pouzdanoj usluzi diljem svijeta, ICT potiče trajne odnose suradnje unutar globalnog sektora proizvodnje elektronike.
