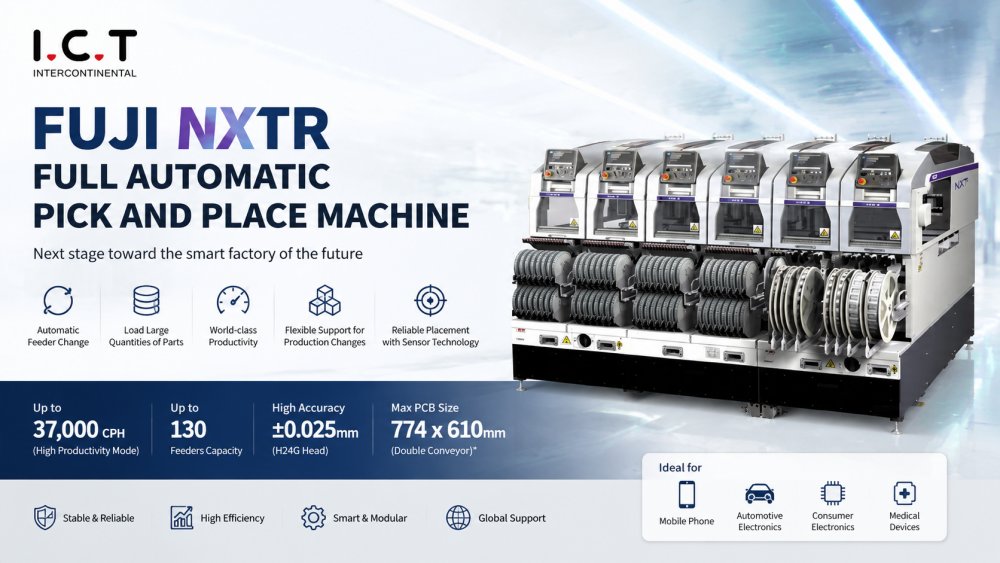

| NXTR Smart SMT platforma
Serija FUJI Pick and Place Machine NXTR je SMT rješenje za postavljanje sljedeće generacije dizajnirano za pametne tvornice i proizvodnju elektronike u velikim količinama. Ima modularnu strukturu koja omogućuje fleksibilnu konfiguraciju linije na temelju različitih proizvodnih potreba. Ovaj sustav se naširoko koristi u mobilnim telefonima, potrošačkoj elektronici, automobilskoj elektronici i PCB sklopu visoke gustoće.
Kao temeljni FUJI SMT Pick and Place stroj, pruža brzo i precizno postavljanje komponenti s naprednom kontrolom temeljenom na senzorima i inteligentnim upravljanjem ulagačem. Integriran u punu SMT proizvodnu liniju, radi zajedno s pisačima, SPI sustavima, reflow pećnicama i AOI sustavima za inspekciju. ICT pruža potpunu instalaciju, obuku i globalnu tehničku podršku kako bi se osigurala stabilna proizvodnja i brzo povećanje.
| Značajke proizvoda
FUJI Pick and Place Machine NXTR napravljen je s modularnom arhitekturom koja omogućuje fleksibilnu konfiguraciju SMT linije. Proizvođači mogu lako proširiti ili prilagoditi proizvodni kapacitet na temelju potražnje proizvoda. Ova struktura smanjuje vrijeme zastoja i poboljšava tvorničku skalabilnost. Svaki modul radi neovisno, ali se neprimjetno integrira u punu SMT proizvodnu liniju. To ga čini prikladnim za pametne tvornice koje zahtijevaju brzu prilagodbu i visoku učinkovitost u modernim okruženjima za proizvodnju elektronike.
FUJI SMT Pick and Place Machine koristi napredni sustav automatske izmjene hranilica koji značajno smanjuje ručnu intervenciju. Omogućuje kontinuiranu proizvodnju minimizirajući vrijeme promjene između različitih modela proizvoda. Sustav može rukovati s do 130 ulagača trake, podržavajući visoko miješana proizvodna okruženja. Ova značajka poboljšava produktivnost i smanjuje radno opterećenje operatera. Osigurava stabilnu opskrbu materijalom i pomaže u održavanju dosljednih SMT proizvodnih performansi kroz duge proizvodne cikluse.
Stroj za automatsko odabiranje i postavljanje pruža iznimno velike performanse, dostižući do 37.000 cph u načinu rada visoke produktivnosti. Različiti tipovi glava kao što su H24G, H08M i H02F pružaju fleksibilan proizvodni kapacitet za različite veličine komponenti. Ova sposobnost velike brzine čini ga idealnim za sklapanje tiskanih ploča za mobilne telefone i veliku proizvodnju elektronike. Održava stabilnu točnost čak i pod kontinuiranim radom, osiguravajući visok učinak s niskim stopama grešaka.
FUJI SMT Machine integrira naprednu tehnologiju senzora za praćenje postavljanja u stvarnom vremenu. Od preuzimanja komponente do postavljanja, svaki se korak provjerava kako bi se osigurala točnost i stabilnost. Sustav podržava visokoprecizno postavljanje s točnošću od ±0,025 mm u optimiziranim načinima rada. To smanjuje pogreške u postavljanju i poboljšava prinos proizvoda. Osobito je važno za PCB dizajne visoke gustoće koji se koriste u modernim pametnim telefonima i naprednim elektroničkim uređajima.
Sustav NXTR podržava širok raspon veličina komponenti, od ultra-malih čipova do većih komponenti na razini IC-a i ploča. Različite konfiguracije glava omogućuju optimiziranu proizvodnju za mješovite vrste proizvoda. Ova fleksibilnost ga čini prikladnim za EMS tvornice s čestim promjenama proizvoda. Osigurava stabilne performanse u različitim proizvodnim zahtjevima uz zadržavanje velike brzine i točnosti, što ga čini snažnim rješenjem za dinamična proizvodna okruženja.
| Specifikacija
Osnovne specifikacije | |
Veličina PCB-a (DXŠ) | 48 x 48 mm do 774 x 610 mm (dvostruki transporter)* |
Kapacitet hranilice | Do 130 (traka od 8 mm) |
Točnost postavljanja | H24G: +/-0,025 mm (Standardni način) / +/-0,038 mm (Način prioriteta produktivnosti, u razvoju) (3sigma) cpk≥1,00 |
Dimenzije stroja | D: 1280 mm, Š: 2656 mm, V: 1556 mm |
Postavljanje glava | |||||
H24G | H08M | H02F | H01 | OD | |
Količina mlaznice | 24 | 8 | 2 | 1 | 1 |
Protok (cph) | 37.000 cph (prioritetni način rada produktivnosti, u razvoju) | 13000 | 7300 | 4200 | 3000 |
Veličina dijela (mm) | 03015 mm do 5 x 5 | 0603 (0201') do 45 x 45 | 1608 (0603') do 74 x 74 (32 x 180) | 1608 (0603') do 74 x 74 (32 x 180) | |
Provjera prisutnosti dijela | ○ | ○ (H08MQ) | ○ | x | |
Opskrba dijelovima Traka | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Poslužavnik | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Količina mlaznice | 12 | 4 | 1 | |
Protok (cph) | 27.000 | 12000 | 5800 | |
Veličina dijela (mm) | 0402 (01005') do 12,5 mm dijagonalno i Y je 7,5 mm ili manje | 1608 (0603') do 15 x 15 | 1608 (0603') do 74 x 74 (32 x 100) | |
Točnost postavljanja | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Provjera prisutnosti dijela | o | x | o | |
Opskrba dijelovima | Traka | o | o | o |
Stick | x | o | o | |
Poslužavnik | x | o | o | |
*Kontaktirajte ICT za posebne radne uvjete i detaljne specifikacije.
| Popis SMT linijske opreme
Naša SMT montažna linija ima naprednu opremu za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
FUJI Pick and Place Machine dio je cjelovitog SMT proizvodnog ekosustava. Besprijekorno radi s pisačima paste za lemljenje, SPI sustavima za inspekciju, pećnicama za reflow, AOI strojevima za inspekciju i opremom za rukovanje PCB-ima. Ova integracija osigurava potpuno automatiziran proizvodni proces od učitavanja PCB-a do završne inspekcije. ICT pruža SMT rješenja 'ključ u ruke' koja pomažu tvornicama da izgrade učinkovite, stabilne i inteligentne proizvodne linije za globalnu proizvodnju elektronike.
| Videozapis o uspjehu korisnika
ICT je uspješno isporučio potpunu instalaciju SMT proizvodne linije i projekt obuke u Alžiru za proizvodnju mobilnih telefona. Sustav uključuje SMT loader, ICT-4034 šablonski pisač, SPI sustav, FUJI Pick and Place Machine rješenje, Lyra 733 reflow pećnicu, AOI sustav inspekcije i opremu za rukovanje PCB-ima.
Tijekom mjesec dana podrške na licu mjesta, naši su inženjeri dovršili instalaciju, otklanjanje pogrešaka i obuku operatera. FUJI SMT Pick and Place Machine odigrao je ključnu ulogu u postizanju stabilne proizvodnje velike brzine uz konstantnu točnost. Kupac je uspješno započeo masovnu proizvodnju i dao pozitivne povratne informacije o stabilnosti opreme i ICT tehničkoj podršci.
| Podrška za usluge i obuku
ICT pruža potpunu globalnu tehničku podršku za SMT proizvodne linije, uključujući instalaciju, programiranje, otklanjanje pogrešaka i obuku operatera. Naši inženjeri pružaju podršku klijentima na licu mjesta i online, osiguravajući brzo pokretanje proizvodnje i stabilan rad. Obuka pokriva rad sa strojem, održavanje i optimizaciju proizvodnje. Ovo pomaže kupcima da brzo savladaju FUJI Pick and Place Machine i postignu učinkovitu SMT proizvodnju sa smanjenim zastojem i poboljšanom produktivnošću.
| Pohvale kupaca
Kupci visoko cijene izvedbu FUJI Pick and Place Machine zbog njegove stabilnosti i mogućnosti proizvodnje velike brzine. Oni cijene profesionalnu instalaciju i obuku koju pružaju ICT inženjeri. Pametan sustav hranilice i precizna kontrola postavljanja često se ističu kao ključne prednosti. Kupci također cijene našu uslugu brzog odgovora, sigurno pakiranje i pouzdanu globalnu podršku za otpremu, koja osigurava glatku provedbu projekta od isporuke do proizvodnje.
| Naš certifikat
ICT oprema u skladu je s globalnim standardima uključujući CE, RoHS, ISO9001 i više patentiranih tehnologija. Ovi certifikati jamče sigurnost, pouzdanost i stabilne performanse u industrijskim okruženjima. Svaki FUJI SMT Pick and Place strojni sustav je strogo testiran prije isporuke. Naš proces kontrole kvalitete osigurava dosljednu izvedbu i dugoročnu pouzdanost za globalne SMT proizvodne aplikacije.
| O ICT-u i Tvornici
ICT je vodeći pružatelj SMT rješenja s više od 20 godina iskustva u opremi za proizvodnju elektronike. Uslužili smo više od 1700 klijenata u više od 80 zemalja širom svijeta. Naša tvrtka integrira istraživanje i razvoj, proizvodnju, prodaju i tehničke usluge kako bi isporučila cjelovita SMT tvornička rješenja. Uz jake inženjerske sposobnosti i strogu kontrolu kvalitete, pomažemo kupcima izgraditi učinkovite, pametne i skalabilne SMT tvornice od početka do masovne proizvodnje.
