| Stroj za lemljenje valova bez olova za PCBA
– Jednovalni i dvovalni strojevi za lemljenje

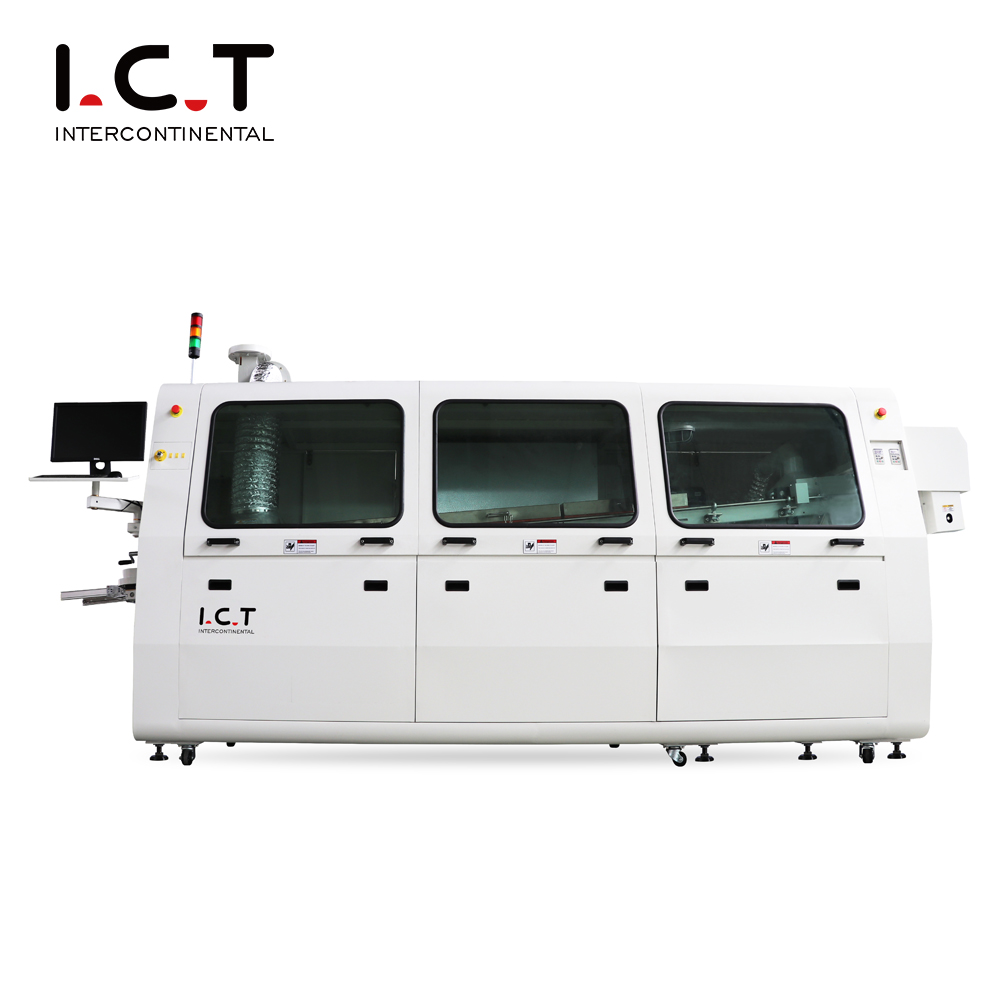

ICT W-serija Lead-free Wave Lemljenje za PCBA su profesionalni strojevi za lemljenje za moderne THT i DIP montažne linije. Ovaj isplativi stroj za valovito lemljenje bez olova ima japansku Kuroda preciznu mlaznicu za precizno postavljanje fluksa, neovisne vodoravne zone grijanja za stabilnu raspodjelu temperature i inteligentan dizajn za uštedu energije koji održava dnevnu snagu na samo 7kW. Dodatna zaštita dušikom ispunjava zahtjeve visoke pouzdanosti. Široko primijenjen u automobilskoj elektronici, pametnim mjeračima i industrijskim kontrolama, ovaj bezolovni stroj za valno lemljenje za PCBA pruža izvrsne performanse kao jednovalni i dvovalni strojevi za lemljenje srednje količine.
| Značajka
Japanska Kuroda mlaznica s podesivim rasponom raspršivanja i piramidalnim filtrom stvara tanak, ujednačen sloj fluksa na svakoj ploči. Digitalni mjerač protoka i stabilni tlačni spremnik smanjuju potrošnju fluksa za pola i održavaju unutrašnjost čistom – ključna prednost za bezolovni stroj za valovito lemljenje za PCBA u kontinuiranom THT radu.
Zaštita od previsoke temperature neovisne treće strane i PLC+PID kontrola zatvorene petlje pružaju potpunu sigurnosnu podršku. Praćenje u stvarnom vremenu i trenutačno zaustavljanje u nuždi štite operatere i opremu tijekom 24-satnog rada isplativog stroja za valovito lemljenje bez olova.
Nezavisne horizontalne zone grijanja sa zatvorenim putem vrućeg zraka i ispravljačkim pločama daju savršeno ravnomjernu temperaturu na cijeloj ploči. Zagrijavanje traje samo oko 15 minuta, a normalna snaga ostaje na 7 kW – najekonomičnije grijanje među sličnim jednovalnim i dvovalnim strojevima za lemljenje.
| Popis opreme za DIP liniju
| Model | W4 | W3 | W2 |
| Dimenzija: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Težina (kg) | Otprilike 1500 kg | Otprilike 1200 kg | Otprilike 790 kg |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 32kw | 24kw | 16kw |
| Snaga rada | 12kw | 9kw | 7kw |
| Upravljački sustav | Plc | ||
| Sustav prskanja | |||
| Metoda prijenosa | Step motor | ||
| Tlak prskanja | 0,25Mpa--0,4Mpa | ||
| protok luksa | 10--100 ml/min | ||
| Promjer ispuha | Φ200 mm | ||
| Ispušni kapacitet | 25m3/min | ||
| Sustav predgrijavanja | |||
| Način predgrijavanja | Vrući zrak | ||
| Način upravljanja | PID + SSR | ||
| Zona predgrijavanja | 4 | 3 | 2 |
| Duljina predgrijavanja | 1800 mm | 1600 mm | 1200 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | ||
| Vrijeme zagrijavanja (min) | Otprilike 15 min (postavka 150°C) | ||
| Transportni sustav | |||
| Veličina PCB-a: DxŠ (mm) | Min:80x60mm; Max: 400x300 mm | ||
| Brzina transporta | 0-2000 (mm/min) | ||
| Visina transportne trake | 750+/-20 (mm) | ||
| Prst | Dvostruka kuka (standardna) | ||
| Kontrola širine transportera | Ručno | ||
| Kut pokretne trake | 4~7 stupnjeva | ||
| Sustav lemljenja | |||
| Stil lonca za lemljenje | Mehanički motorni pogon | ||
| Materijal posude za lemljenje | Puni titan (standardni FT) | ||
| Temperatura posude za lemljenje | 300 ° C | ||
| Kapacitet posude za lemljenje | Bezolovni 350 kg | Bez olova 300 kg | Bez olova 250 kg |
| Drugi | |||
| Sustav za čišćenje prstiju | Četka | ||
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
U Urugvaju je veliki proizvođač pametnih brojila nadogradio svoju DIP liniju s našim bezolovnim strojem za valovito lemljenje za PCBA. Tvornica je trebala pouzdano lemljenje bez olova za složene ploče s velikim komponentama. Naši inženjeri su doletjeli, završili instalaciju i obuku u roku od nekoliko dana, a stroj je započeo punu proizvodnju sa samo 7kW bez grešaka u lemljenju. Voditelj proizvodnje snimio je isplativ stroj za valovito lemljenje bez olova kako radi savršeno i podijelio kako dramatično smanjuje troškove energije. Ovaj projekt sada je standardna referenca za mnoge tvornice elektronike u Južnoj Americi
.
| Stručne usluge i obuka
ICT prati svaki bezolovni stroj za valovito lemljenje za PCBA od prvog kontakta do dugoročnog partnerstva. Nudimo besplatan dizajn rasporeda linija, 48-satnu globalnu dispečer inženjera, prilagođene tečajeve za operatere, doživotna ažuriranja softvera i zalihe rezervnih dijelova u 8 inozemnih skladišta – osiguravajući da vaši strojevi za jednovalno i dvovalno lemljenje postižu najbrži ROI uz nula rizika.
| Pohvale kupaca
Tvornice vole naš bezolovni stroj za valovito lemljenje za PCBA zbog njegove nenadmašne dnevne stabilnosti, najniže potrošnje električne energije i savršenih spojeva na teškim pločama. Posebno hvale drvene sanduke za izvoz koji mogu preživjeti prekooceanski transport, trenutno video rješavanje problema iz kineskog sjedišta i kako se stroj lako povezuje s postojećom SMT opremom.
| Certifikati kvalitete
Svi ICT bezolovni strojevi za valovito lemljenje za modele PCBA imaju CE, CCC, UL, RoHS i ISO9001 certifikate, plus višestruke patente za sustave grijanja i fluksa koji štede energiju – dajući kupcima potpuno povjerenje u usklađenost i inovacije.
| O ICT tvrtki i tvornici
Od 2012. ICT je izrastao u vodeću platformu na jednom mjestu za opremu za proizvodnju elektronike s industrijskim parkom od 12 000㎡ u Dongguanu i 8 servisnih centara u inozemstvu. 89 zaposlenika uključujući 20 viših inženjera i registrirani kapital od 30 milijuna dolara omogućuju nam kontrolu svakog procesa od lima do konačnog testiranja. Podržavajući više od 1600 aktivnih kupaca u 72 zemlje, usredotočeni smo na integritet, jednostavno rukovanje i zajednički uspjeh – upravo ono što čini naš isplativi Stroj za valovito lemljenje bez olova pouzdanim izborom diljem svijeta.
