ICT-SS550P1
I.C.T

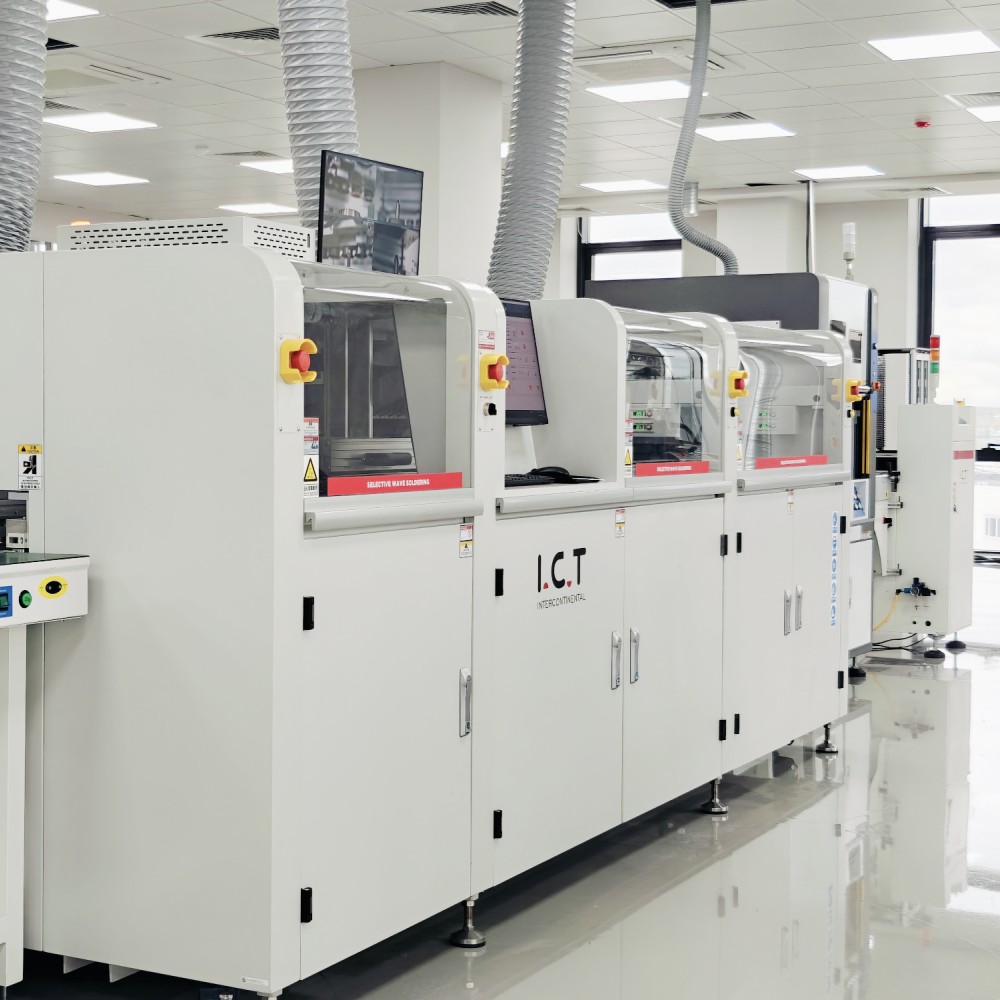

| Pregled stroja za lemljenje sa selektivnim valom PCB-a
Potpuno projektiran i izgrađen u našem vlastitom kampusu u Dongguanu, ICT PCB stroj za lemljenje s selektivnim valovima s 2 posude za lemljenje ultimativna je visokofleksibilna snaga za tvornice koje pokreću sklopove s olovom i bez olova bez ikakvog pražnjenja posude. PCB ostaje savršeno miran dok pero lagani portal od lijevanog aluminija na Panasonicovim servosima i linearnim tračnicama pogađa svaku točku u samo 0,8 sekundi. Inline grijanje dušikom daje zrcalno svijetle filete i gotovo bez otpada. Operateri biraju putanje, temperature, volumen raspršivanja i visinu valova na velikom Windows zaslonu osjetljivom na dodir i spremaju beskrajne programe za trenutnu promjenu. Automatska kalibracija valova, live CCD, njemački mlazni ventil i dvostruki titanski lonci čine ovaj PCB stroj za lemljenje s selektivnim valovima pravim zarađivačem 24/7.
| Popis opreme za DIP liniju
Njemački visokofrekventni pulsni ventil ispušta mikro točkice fluksa s niskim sadržajem krutih tvari (<10%) koji se može ponoviti do 0,02 mm. Spremnik pod tlakom i digitalni mjerač protoka održavaju tlak čvrstim kao kamen čak i kada je gotovo prazan. Ostaci padaju u brzokliznu ladicu. Japanska SMC pneumatika i prednji mjerači čine dnevne provjere bezbolnima. Automatska ekstrakcijska pumpa nikada ne dopušta pad količine. Ovaj pametni modul fluksa savršeno aktivira svaku pločicu na PCB stroju za lemljenje s selektivnim valovima.
Standardno je potpuno podesivo donje IR; gornja konvekcija vrućeg zraka ili dodatni IR po izboru. Raspored s otvorenom rešetkom i debela izolacija za visoke temperature ravnomjerno širi toplinu preko cijele ploče. Vrhunski grijači i utični motori godinama rade tiho i bez upotrebe alata. Ploče izlaze savršeno aktivirane fluksom i bez savijanja, spremne za besprijekorne spojeve u munjevitim ciklusima od 0,8 sekundi.
Dvije neovisne njemačke elektromagnetske pumpe i posude od titana omogućuju vam istovremeno pokretanje olovnih i bezolovnih legura bez unakrsne kontaminacije. Postavite protok N2, temperaturu lema, visinu vala i automatsku kalibraciju izravno sa zaslona osjetljivog na dodir. Ugrađeni dušik daje sjajne filete i gotovo nula trošarine. Laser nadzire visinu, mlaznice se same čiste, a 900 sati videa pohranjuje se radi sljedivosti. Ovo je srce otporno na metke svakog PCB stroja za selektivno valno lemljenje.
Trodijelni valjkasti transporter plus pneumatske bočne/gornje stezaljke drže ploče do 20 kg mrtve-mirne. Tračnice za teške uvjete rada i servo uređaji visoke preciznosti pomiču PCB-ove glatko od jedne do druge stanice. Debeli ili dvostrani sklopovi čisti s viškom prostora. Napravljen za rad bez prekida na bilo kojoj liniji PCB strojeva za lemljenje s valovima.
CE-certificirani PLC, Cat-6 ožičenje i potpuna MES povezanost pružaju munjevito brz odziv i potpunu pouzdanost. Vođeni čarobnjaci, uređivanja temeljena na slikama, automatsko otkrivanje mlaznica i višejezični izbornici skraćuju obuku na sate. Daljinska dijagnostika omogućuje da stroj za lemljenje s selektivnim valovima PCB-a zarađuje 24 sata dnevno.
Veliki dodirni zaslon u boji, vodiči korak po korak, CCD pregled uživo jednim dodirom i glasovna upozorenja čine rad lakšim. Trenutačno se prebacite između engleskog, kineskog, japanskog ili ruskog. Prilagođena svjetla na tornju i Wi-Fi nadogradnje omogućuju da svi budu u toku bez napuštanja poda.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju
Uparite svoj PCB stroj za lemljenje s selektivnim valovima s ICT-ovom potpuno automatskom DIP linijom—savršenim prednjim dijelom za THT proizvodnju visoke mješavine. Paket 'ključ u ruke' uključuje DIP umetač velike brzine za krajnje precizno postavljanje komponenti, SMEMA-kompatibilni valoviti utovarivač koji glatko uvlači ploče u PCB Selektivni valovito lemni stroj s 2 posude za lemljenje, blagi valoviti umetač koji hvata gotove PCB-ove bez naprezanja i međuspremnik za montažnu traku za završnu inspekciju i dotjerivanje. Svi moduli imaju CE certifikat, ugrađeni u tvrtki i dizajnirani za munjevito brze promjene u ciklusima od 0,8 sekundi. S globalnim čvorištima za rezervne dijelove i podrškom na licu mjesta u 72 zemlje, ICT održava vaš cijeli tok kroz rupu—od umetanja do selektivnog lemljenja—tekom uz maksimalnu učinkovitost i minimalne troškove.
| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. | |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
| Post-wave Inline AOI | Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. |
| Videozapis o uspjehu korisnika
Početkom 2025. veliki vijetnamski dobavljač robne marke kamera doletio je radi konačnog prihvaćanja njihovog novog PCB stroja za lemljenje s selektivnim valovima s 2 posude za lemljenje. Naši su inženjeri učitali svoje stvarne proizvodne ploče, pokrenuli munjevite cikluse od 0,8 sekundi dok je kupac gledao kako se savršeni THT spojevi formiraju uživo na CCD-u, zatim su dva puna dana obučavali svoj tim o programiranju, svakodnevnoj njezi i brzom rješavanju problema. Otišli su 100% spremni za postizanje volumena čim je sanduk stigao—još jedan primjer pravog globalnog partnerstva ICT-a.
| Profesionalna usluga i obuka
Od tvorničkog prihvaćanja i pakiranja do instalacije, pokretanja i doživotne podrške, pokrivamo vas diljem svijeta. Dvadeset viših inženjera plus lokalni timovi u 72 zemlje pružaju obuku na licu mjesta ili na daljinu kad god vam je potrebna. Skladišta rezervnih dijelova na tri kontinenta i istinske dežurne linije koje rade 24/7 održavaju vaš stroj za lemljenje s selektivnim valovima PCB-a desetljećima u vrhuncu rada.
| Pohvale kupaca
Kupci nam stalno govore da su naši inženjeri strpljivi, oštroumni i istinski im je stalo do njihovog uspjeha. Vole preciznu točnost fluksa, dvostruke valove postojane na kamenu i koliko se brzo PCB stroj za lemljenje s selektivnim valovima isplati većim prinosima i nultom preradom u ciklusima od 0,8 sekundi. Izvozni sanduci stižu besprijekorni, a daljinski popravci istog dana pretvorili su kupce koji prvi put kupuju u doživotne partnere diljem svijeta.
| Certifikati industrije
Svaki PCB stroj za lemljenje sa selektivnim valovima isporučuje se s CE sigurnosnim certifikatom, usklađenošću s RoHS, sustavom kvalitete ISO9001 i višestrukim patentima na mlaznim ventilima, pumpama s dva lonca i laserskoj kalibraciji. Ove globalno pouzdane oznake dokazuju da dobivate sigurnu, zelenu, u bitkama testiranu tehnologiju na koju se možete osloniti bilo gdje.
| O ICT tvrtki i tvornici
Od 2012. izrasli smo u vrhunski moderni kampus od 12 000 m² s 89 članova tima, 20 predanih inženjera i 8 globalnih podružnica. Sve - istraživanje i razvoj, izrada, montaža i testiranje u pogonu - događa se unutar tvrtke. Opslužujemo više od 1600 tvornica u 72 zemlje s kompletnim SMT i THT rješenjima po principu 'ključ u ruke', a svaki stroj za lemljenje s valnim valovima PCB-a odlazi uz podršku rigorozne inspekcije i dokazanih sustava kvalitete.
