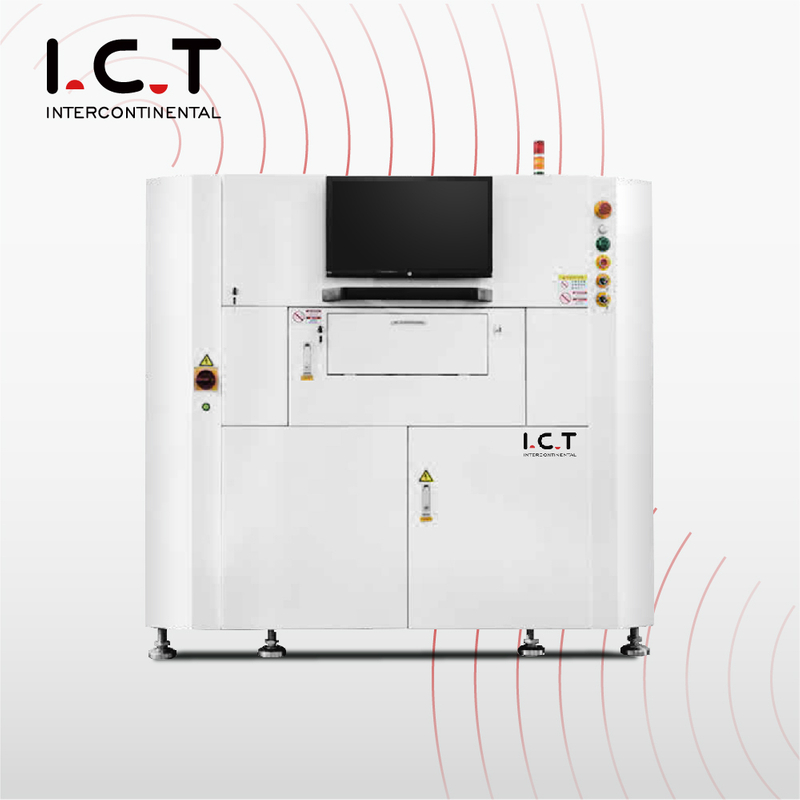

I.C.T-S1200
I.C.T
spi machine
| Količina: | |
|---|---|
Značajke:
1. Objektiv profesionalnog dizajna objektiva čini sliku ujednačenijom i nježnijom te uvelike poboljšava stabilnost detekcije.
2. Može se uvesti u programiranje datoteka Gerber ili se može koristiti za uređivanje i otklanjanje pogrešaka novca iz načina za uređivanje slika.
3. Metoda 3D projekcije u više smjerova može učinkovito riješiti grešku detekcije uzrokovanu efektom sjene u pasti za lemljenje
proces otkrivanja.
4. Operativni sustav poboljšava funkciju prepoznavanja rezultata i obrade prema strukturi sučelja na razini korisnika.
5. Programabilna crno-bijela moire resa visoke preciznosti, najveća mjerna točnost 0,67 um.
6. Na temelju točnih trodimenzionalnih mjernih podataka, operateri mogu optimizirati cijeli projekt u kratkom vremenu.
3D tehnologija
Crno-bijeli moire rese visoke preciznosti koji se mogu programirati. Tehnologija kontrole izvora svjetlosti visoke preciznosti, višestruka ekspozicija. Najveća točnost mjerenja 0,67um.
Rubne zrake se projiciraju i prikupljaju, a više slika se snima odjednom za sveobuhvatan izračun.
Strobe, konstantno svjetlo, trenutna ekspozicija, višestruka ekspozicija, 10 kanala Visoka preciznost upravljanja izvorom svjetlosti.
Kompaktna struktura, minimalan otisak, jednotračna dvostruka tračnica
PCB opcijski.
Integralna struktura lijevanja, FPC kompatibilna, PCB može biti do 1200 * 500 mm.
| Model | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| PCB veličina | 55*55 ~460*460 mm | 55*55 ~450*310mm Dual | 55*55 ~ 1200*650 mm |
| PCB debljina | 0,5 ~ 7,0 mm | ||
| PCB težina | ≤5,0 kg | ||
| Podešavanje pokretne trake | Ručno/automatski | ||
| Vrsta mjere | Visina, površina, volumen, pomak, most, oblik (nedostaje ispis, nedovoljno limena, previše limena, premošćivanje, pomak, nepravilni oblici, površinska kontaminacija) | ||
| Zalijepi visinu | 0 ~ 550 um | ||
| Min. korak pad | ≥100um | ||
| Načelo mjerenja | 3D bijelo svjetlo PSLM PMP (programabilna prostorna modulacija svjetla, profilometrija mjerenja faze) | ||
| Količina glave inspekcije | 1 | ||
| Pixel kamere | 5M, (10M/12M kao opcija) | ||
| Brzina otkrivanja | 0,35 ~ 0,5 s/FOV | ||
| Vrijeme programa | 5 ~ 10 min | ||
| Tip podataka | Gerber Data 274D/274X, Scan PCB | ||
| Vlast | AC220,50/60Hz,1KVA | ||
| Dimenzija stroja | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Težina | 965 kg | 1200 kg | 1600 kg |
* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
