ICT-P15 |Brzi SMT šablonski pisač Poluautomatski model

Udijeliti na:

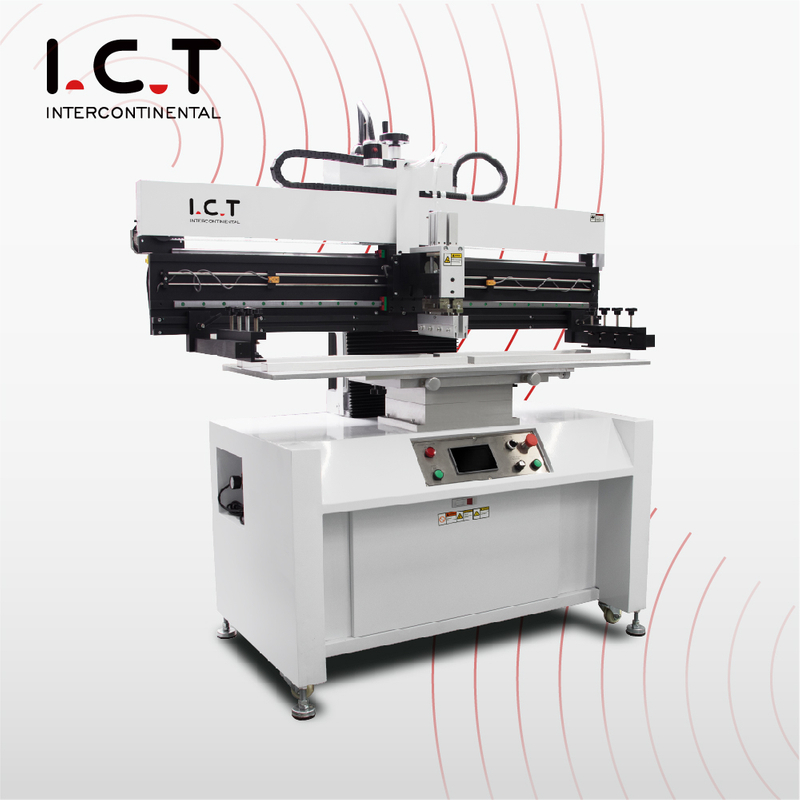

I.C.T-P15 |Brzi SMT šablonski pisač Poluautomatski model

I.C.T Poluautomatski SMT šablonski pisač / PCB pisači / Poluautomatski pisač za šablone za lemljenje
Maksimalna veličina PCB-a: 1500*350 mm
Veličina šablone: 370*470 - 1750*650mm

Model:
I.C.T-P15
Brand:
I.C.T

Status dostupnosti:

Količina:



Raspitati se Dodaj u košaricu

I.C.T-P15 |Poluautomatski model SMT šablonskog pisača velike brzine

Pregled

Predstaviti:

1. Koristeći linearne vodilice, odgovarajuće brzine pogona motora, osigurajte stabilnost i preciznost ispisa.

2. Pritisak oštrice i brzina ispisa su podesivi, precizni manometar, zaslon regulatora brzine.

3. Sustav ovjesnih oštrica čini ispis ravnomjernijim.

4. Modularna univerzalna klupa, nasumično postavljanje naprstka, jednostavna konverzija.

5. S uređajem za poravnanje PCB ploče i okvira.

6. Radite s jednostranim i dvostranim PCB pločama.

7. Ruke čeličnog okvira mogu se prilagoditi za različite raspone veličina od 370 * 470 mm do 1500 * 350 mm.

8. Automatski ispis, stabilna i učinkovita kvaliteta ispisa.

Značajke:

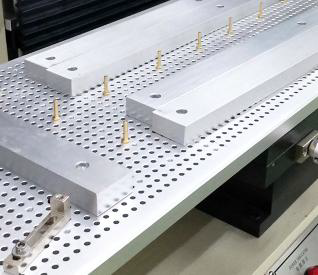

Sustav platforme

Zatik i potporni blok moraju biti prikladni za različite jednostrane

i dvostrani PCB, a igle različitih veličina moraju biti prikladne

za različite PCB rupe.rad jednostavan, pozicioniranje je

točan, a fiksni položaj je fleksibilan i podesiv.

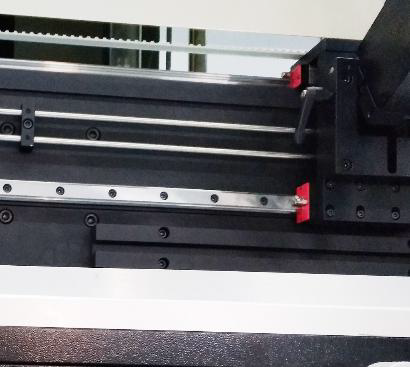

Pogonski sustav

Uvezeni koračni motor, tajvanska precizna vodilica osigurava

stabilnost, sustav brisača može se podići ručno, pogodno za

dodajte pastu za lemljenje i čišćenje, granični senzor fleksibilan

prilagodba za smanjenje putovanja u prijevozu.

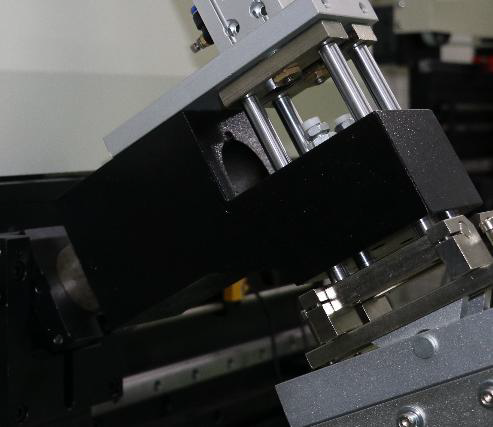

Sustav ispisa

Struktura gume za izravnu vezu. Brisač je

neovisno kontroliraju dva visokoprecizna cilindra kako bi se osiguralo

točan i stabilan pritisak. Dvostruke klizne tračnice za pozicioniranje

osigurati točnost i stabilnost brisača.

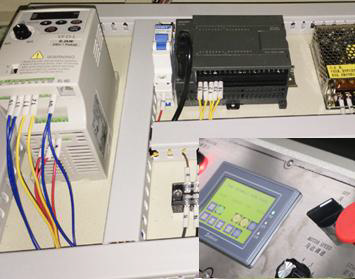

Kontrolni sustav

Rad sa zaslonom osjetljivim na dodir, prijateljsko englesko MMI sučelje, podučavanje i

navigacijska funkcija.Način rada: ručni, poluautomatski i

potpuno automatski. Glavni kontrolni dijelovi usvajaju uvezene visokokvalitetne

marke kako bi se osigurala stabilnost i operativnost pisača.

Specifikacija

Model	P3	P6	P12	P15
Točnost	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm	+/- 0,05 mm
PCB veličina	300 x 350 mm	600 x 350 mm	1200 x 350 mm	1500 x 350 mm
Veličina platforme	320 x 400 mm	700 x 400 mm	1350 x 400 mm	1650 x 400 mm
Veličina šablone (mm)	370470-550650	370470-550650	370470-1500650	370470-1750650
PCB debljina	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm	0,2 - 6 mm
Šablona Pozicioniranje	Priručnik	Priručnik	Priručnik	Priručnik
Vrijeme ciklusa	< 10 sek.	< 10 sek.	< 12 sek.	< 12 sek.
Potrošnja energije	200 W	200 W	220 W	220 W
Napajanje	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ	1 -PH, 220VAC 50/60HZ
Tlak zraka	4,5-6 kg/cm	4,5-6 kg/cm	4,5-6 kg/cm	4,5-6 kg/cm
Brzina brisača	0-200 mm/sek	0-1200 mm/sek	0-200 mm/sek	0-200 mm/sek
Dimenzija	850x750x1650 mm	1050x750x1650 mm	1660x750x1650 mm	2100x750x1650 mm
Težina	280 kg	300 kg	356 kg	430 kg
Duljina brisača	250 mm	250 mm	250 mm	250 mm
Visina platforme	950 mm	950 mm	950 mm	950 mm
Opcija: Posebna veličina može se prilagoditi

* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

PITANJA:

1. Što je poluautomatski SMT šablonski pisač?

Poluautomatski SMT šablonski pisač je specijalizirana oprema koja se koristi u proizvodnji elektronike za precizno nanošenje paste za lemljenje ili ljepila na tiskane ploče (PCB).Nudi poluautomatizirani proces, kombinirajući preciznost s kontrolom operatera.

2. Kako radi poluautomatski SMT šablonski pisač?

Ovaj stroj uključuje poluautomatizirani postupak u kojem operater učitava PCB na stroj i poravnava ga sa šablonom.Pisač zatim točno nanosi pastu za lemljenje ili ljepilo na tiskanu ploču kroz šablonu.Kontrola operatera omogućuje prilagodbe za složene ili prilagođene tiskane ploče.

3. Koje su prednosti korištenja poluautomatskog SMT šablonskog pisača?

Preciznost: Omogućuje precizno taloženje paste za lemljenje, smanjujući nedostatke u SMT sklopu.
Svestranost: Prikladno za različite veličine i dizajne tiskanih ploča.
Isplativost: Ostvaruje ravnotežu između automatizacije i ručne kontrole, što ga čini isplativim za različite količine proizvodnje.
Kontrola operatera: Operateri mogu fino podesiti proces poravnanja i ispisa za specifične zahtjeve.

4. Je li potrebna obuka operatera za rukovanje ovim strojem?

Da, preporučuje se obuka operatera kako bi se osigurali optimalni rezultati.Obuka obično pokriva rad sa strojem, poravnavanje šablona, rukovanje pastom za lemljenje i postupke održavanja.

5. Koje je održavanje potrebno za poluautomatski SMT šablonski pisač?

Rutinsko održavanje uključuje čišćenje šablone, osiguravanje ispravne konzistencije paste za lemljenje i redovite preglede istrošenosti.Detaljne upute za održavanje možete pronaći u korisničkom priručniku stroja.

6. Može li ovaj stroj raditi s pastom za lemljenje bez olova?

Da, većina poluautomatskih SMT šablonskih pisača dizajnirana je za rad s pastom za lemljenje bez olova, čime se osigurava usklađenost s ekološkim propisima i industrijskim standardima.

7. Koje čimbenike trebam uzeti u obzir pri odabiru poluautomatskog SMT stroja za ispis šablona?

Uzmite u obzir čimbenike kao što su kompatibilnost veličine PCB-a, brzina ispisa, točnost, jednostavnost korištenja i reputacija proizvođača pri odabiru pravog stroja za vaše specifične proizvodne potrebe.

8. Gdje mogu pronaći renomirane dobavljače ili proizvođače poluautomatskih SMT strojeva za ispis šablona?

I.C.T kao vodeći proizvođač SMT strojeva, koji može pružiti punu SMT liniju stroja uključujući poluautomatski smt šablonski pisač.

Kontaktirajte I.C.T sada za više detalja.
