ICT-P15
I.C.T

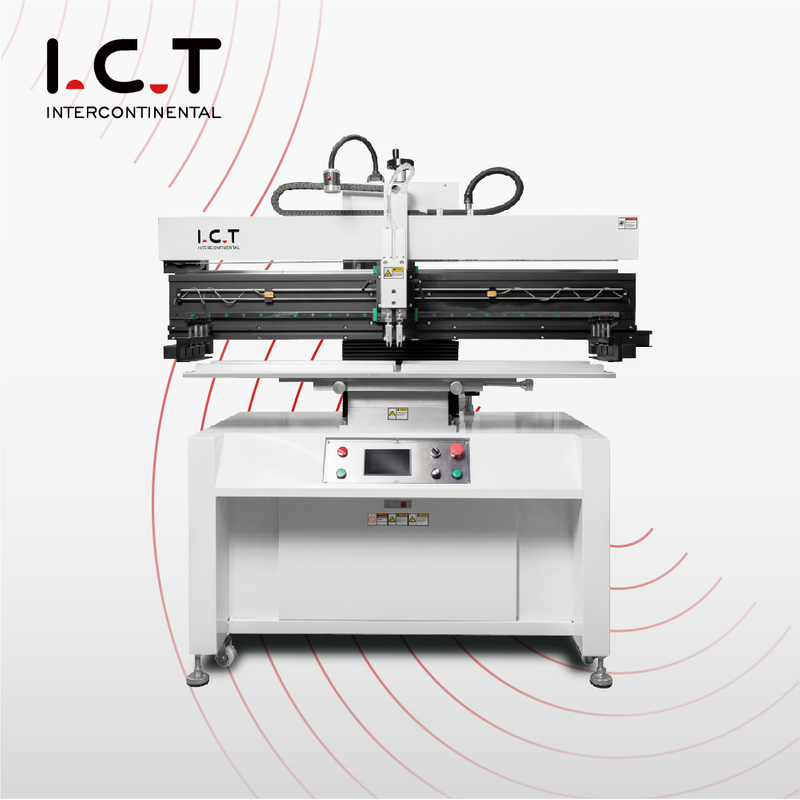

| Precizni poluautomatski pisač šablona za iznimno dugu montažu PCB-a
Poluautomatski stroj za ispis ljepila postavlja poluautomatski pisač šablona na prednju stranu ultra-dugih PCB linija. Tajvanske TBI linearne vodilice i SANYO koračni motor stvaraju savršeno usklađeno kretanje za besprijekorno lijepljenje na pločama od 1500 mm. Suspension squeegee plus podesivi tlak i brzina (s mjeračima u stvarnom vremenu) daju zrcalno ravne slojeve. Modularna univerzalna platforma s uređajem za poravnanje obrađuje jednostrane ili dvostrane tiskane ploče debljine 0,2–6 mm. Ruke šablone protežu se od 370×470mm do 2100×650mm. Automatski način ispisa jamči stabilan ispis visoke kvalitete. Snaga od samo 290 W i ciklusi od ≤15 sekundi čine Stencil Printer Smd savršenim za LED zidove, automobilske nadzorne ploče, solarne ploče i velike industrijske kontrole.
| Značajka
Prilagođene igle i potporni blokovi odmah se prilagođavaju bilo kojem uzorku rupa na jednostranim ili dvostranim tiskanim pločama. Brzo, točno i potpuno podesivo pozicioniranje. Tajvanske precizne vodilice i uvezeni koračni motor pružaju neslomljivu stabilnost. Ručno podizanje brisača pojednostavljuje ponovno punjenje paste i čišćenje; pametni granični senzori skraćuju vrijeme povratka. Ovo drži super-duge ploče postojanim unutar poluautomatskog SMT pisača šablona tako da pasta pada točno tamo gdje je potrebno za postavljanje.
Izravna veza brisača s dva neovisna visoko precizna cilindra savršeno blokira pritisak. Dvostruke klizne vodilice eliminiraju svako kolebanje. Veliki dodirni zaslon na engleskom nudi programe učenja i prebacivanje jednim dodirom između ručnog, poluautomatskog i potpuno automatskog načina rada. Samo vrhunski uvezeni dijelovi (Omron, Leuze, SMC, Delta, Samkoon) koriste se u SMT pisaču za lemljenje. Automatski ispis proizvodi ploču za pločom izuzetne kvalitete s gotovo nula mostova ili praznina.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Veliki saudijski proizvođač LED zaslona naručio je kompletnu SMT liniju od 1500 mm od ICT-a usredotočenu na poluautomatski pisač šablona, više brzih JUKI postavljača i L15 reflow peć za ogromne LED zaslonske ploče. Naši su inženjeri sletjeli u Rijad, instalirali ultraširoke transportere, kalibrirali pastu za ploče najveće duljine i proveli sedam dana intenzivne obuke o rukovanju velikim dimenzijama i optimizaciji linije. Linija je postigla puni dnevni kapacitet unutar prve smjene, isporučujući savršenu pastu za postavljanje bez grešaka u lemljenju od prvog dana. Klijent je pohvalio trenutnu međunarodnu podršku, neprobojne sanduke za izvoz i stručno vodstvo koji su njihovu novu tvornicu preko noći pretvorili u tržišnog lidera.
| Globalna podrška za usluge i obuku
ICT pruža potpunu pomoć za iznimno dugu SMT liniju: besplatni ultra-široki SMEMA rasporedi, 48-satni video zapis prije isporuke, integracija širokog remena na licu mjesta, 7-10 dana operaterske akademije velikog formata, jednogodišnji komplet rezervnih dijelova, neograničena daljinska dijagnostika putem videa uživo ili aplikacije i zakazane provjere performansi. Dvadeset viših inženjera opslužuje 72 zemlje s 4-satnim prvim odgovorom i istinskom podrškom u hitnim slučajevima 24/7. Svaki poluautomatski pisač šablona dovršava proširenu simulaciju pune linije i rigoroznu inspekciju u našem objektu s ISO9001 certifikatom od 12.000 m². Kupci dobivaju nesalomive proizvodne linije PCB-a, trenutnu zaradu i prave partnere za cijeli život.
| Recenzije kupaca
1600+ SMT linija maksimalne veličine u 72 zemlje radi na ICT opremi. Klijenti vole prilagođene ultra-široke dizajne za ogromne tvornice, trostruko ojačane sanduke koji prežive ekstremne isporuke, cjelotjednu predimenzioniranu obuku koja trenutno stvara stručnjake, jednosatne daljinske popravke koji sprječavaju potpuna gašenja i redovne revizije koje povećavaju propusnost za dodatnih 22%. Tvornice se povećavaju bez ograničenja jer potpuna podrška znači gotovo savršen prinos, dramatične uštede i nesalomljivo povjerenje.
| Certifikati i standardi
Svaki poluautomatski pisač šablona nosi CE, RoHS, ISO9001:2015 i brojne patente. Maksimalno testiranje kompatibilnosti ploča i 100% funkcionalne provjere zadovoljavaju europske, američke i globalne standarde za SMT proizvodne linije. Ovi certifikati dokazuju sigurno rukovanje pastom, ultraširoko spajanje bez vibracija, produljeni životni vijek komponenti i ekološki prihvatljiv rad – apsolutna pouzdanost od prve goleme ploče.
| O ICT tvrtki i našoj tvornici
Osnovan 2012., ICT je izrastao u vodećeg pružatelja potpunih SMT rješenja kojem vjeruje preko 1600 klijenata u 72 zemlje. U našem modernom sjedištu u Dongguanu od 12.000 m² nalazi se 89 predanih članova tima i 20 starijih inženjera koji dizajniraju, izrađuju i testiraju svaki stroj prema strogim ISO9001 sustavima kvalitete. Osam strateški smještenih prekomorskih ureda i lokalnih skladišta osiguravaju da rezervni dijelovi i stručni inženjeri stignu u roku od 48 sati diljem svijeta. Vođeni integritetom, jednostavnošću, otvorenošću, koordinacijom i dijeljenjem, osiguravamo transparentne cijene, ultrabrzu reakciju, doživotna besplatna ažuriranja softvera i istinsku suradnju koja pokreće održivi uspjeh za svakog partnera.
