I.C.T HNOUL-L |NG/OK spremnik SMT PCB Unloader
I.C.T
| Količina: | |
|---|---|

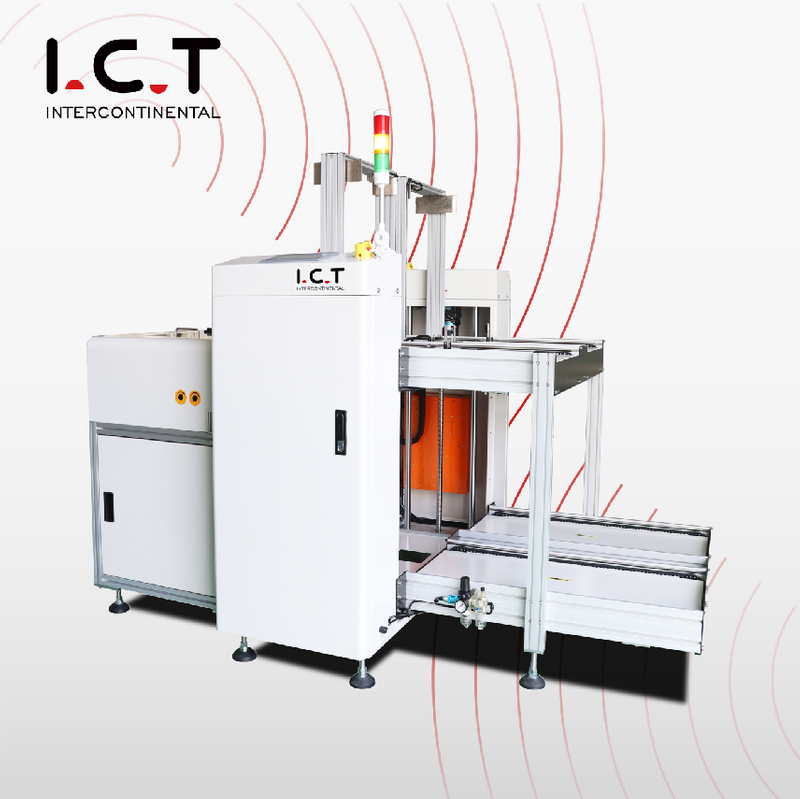

Translacijski NG/OK SMT Unloader osnovno je rješenje za automatizaciju za SMT PCB rukovanje, dizajnirano za učinkovito odvajanje NG (bez dobrih) i OK (dobre) ploče nakon lemljenja. Uz PLC kontrolu i sučelje zaslona osjetljivog na dodir, ovaj stroj osigurava gladak, precizan i brzi rad, a istovremeno štiti komponente PCB-a od oštećenja. Sadrži podizanje frekvencije pretvorbe, podesive postavke PCB -a i jednostavan sustav za podešavanje širine, što ga čini idealnim za fleksibilne proizvodne linije. Istovar je kompatibilan s Smemom, što omogućava bešavnu integraciju u postojeće SMT linije.
| Model | Noul-m | Noul-l | Noul-ll | Noul-xl |
| Dimenzija (mm) | 1800*1450*1350 | 2065*1690*1350 | 2400*1810*1350 | 2450*1950*1350 |
| PCB veličina (MM) | 50*80-330*250 | 50*80-445*330 | 50*80-530*390 | 50*80-530*460 |
| Veličina stalka (mm) | 355*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| Upravljački sustav | Pl c | |||
| Snaga su pply | 1 PH AC 220V 50/60Hz (opcija: 110V do 380V) | |||
| Težina | 310 kg | 340 kg | 370 kg | 400 kg |
* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
✔ Automatsko podešavanje širine - Primjenjuje različite veličine PCB -a bez ručnog podešavanja.
1. Koja je funkcija translacijskog Ng/OK SMT istovara?
Translacijski NG/OK SMT istovar koristi se za automatsko odvajanje neispravnih (NG) i dobrih (OK) PCB -a nakon lemljenja. Osigurava glatko rukovanje, smanjuje ručni rad i poboljšava učinkovitost proizvodnje.
2. Kako se istovar razlikuje između NG i OK PCB -a?
Stroj koristi mehanizam translacijske diferencijacije koji sortira NG i OK PCB u zasebne stalke temeljene na unosu iz opreme za inspekciju uzvodne ili ugrađene sustave za testiranje.
3. Je li ovaj stroj kompatibilan s mojom postojećom SMT linijom?
Da! omogućuje Smema kompatibilno sučelje besprijekornu komunikaciju s drugom SMT opremom, uključujući transportne uređaje, AOI i strojeve za odabir i mjesto.
4. Koja je maksimalna veličina i debljina PCB -a s kojom se može nositi?
Ovaj istovar podržava PCB u rasponu od 50 × 80 mm do 530 × 460 mm i debljine između 0,4 mm i 5,0 mm.
5. Koliko brzo ovaj SMT istovar može raditi?
Vrijeme ciklusa je otprilike 9 sekundi po PCB -u , ali može se prilagoditi specifičnim proizvodnim potrebama.
