Hrvatski  |
ICT-4034
I.C.T
| Vodič za stroj za ispis ICT SMT paste za lemljenje
Kupci koriste ovaj smt stroj za ispis paste za lemljenje u linijama za izradu LED svjetala, set-top box uređaja, sustava za kućnu zabavu, dijelova vozila i svakodnevne elektronike. Stavlja pastu za lemljenje točno tamo gdje je potrebno na velike ili male ploče. Cijeli proces teče glatko uz osnovne kontrole koje svatko može naučiti. Automatske značajke brinu se za poravnavanje ploče, nanošenje paste i brisanje šablona. Točno se uklapa u potpune SMT postavke za stabilan izlaz. Promijenite proizvode u nekoliko minuta bez velikih odgoda. Idealno za trgovine kojima je potreban pouzdani automatski pisač paste za lemljenje kako bi pratile narudžbe. Ovaj SMT tiskarski stroj također obrađuje ljepilo ako je potrebno.
| Značajka
Kupci svaki put dobivaju dosljedne slojeve paste sa smt strojem za ispis paste za lemljenje. Brisač u stilu mosta klizi po jakim tračnicama koje pokreću zasebni motori na svakom kraju. Pritisak ostaje ravnomjeran na cijeloj dasci zahvaljujući automatskim provjerama tijekom trčanja. Nema više neravnih mjesta ili dodatnih popravka na sitnim dijelovima. Savršeno za LED panele ili auto elektroniku gdje je kvaliteta važna. Operateri samo učitavaju i prepuštaju automatskom pisaču šablona da obavi ostalo bez čuvanja djece.
Ploče klize kroz smt stroj za ispis paste za lemljenje bez zaglavljivanja ili ogrebotina. Motorno pogonjeni remeni zaustavljaju se točno tamo gdje je potrebno. Odaberite bočne stezaljke ili vakuumsko držanje ovisno o vrsti ploče. Ugrađeni senzori hvataju probleme i zaustavljaju liniju. Promijenite smjer protoka kako bi odgovarao vašim postavkama. Ovo održava stvari u prometnim područjima SMT tiskarskih strojeva, čak i kada se iz dana u dan koriste različite veličine ploča.
Korisnici štede vrijeme i zalihe čišćenjem na ovom automatskom pisaču paste za lemljenje. Odaberite suho trljanje, mokro pranje ili povlačenje usisavačem da očistite staru pastu. Sprej ravnomjerno pogađa svaki dio odozgo prema dolje. Sustav prati razine tekućine i papira kako bi se izbjegao otpad. Nema dugih pauza za održavanje. Tvornice ostaju produktivne sa smt automatskim tiskarskim strojem za lemnu pastu spremnim za sljedeću seriju brzo.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Videozapis o uspjehu korisnika
Naš tim je odletio u Tadžikistan za kupca LED rasvjete. Od nas su naručili dvije pune SMT linije, jednu DIP liniju, jednu liniju za premazivanje, jednu liniju za doziranje i jednu liniju za sklapanje LED žarulja. Videozapis pokriva istovar kontejnera, postavljanje smt stroja za ispis paste za lemljenje plus Hanwha montere, Juki jedinice, peći za reflow, uređaje za premazivanje, peći za sušenje i laserske markere. Praktično smo obučavali njihove operatere. Uskoro je započela proizvodnja sa svijetlim LED žaruljama. Kupci su pohvalili brzu instalaciju i dobre rezultate.

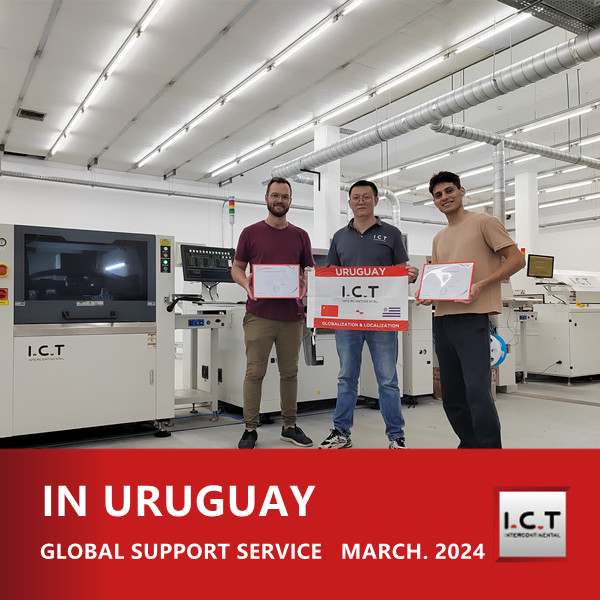

| Servis i podrška u obuci
Vodimo punu instalaciju i podučavamo vaš tim na web mjestu ili online. Izgled naslovne linije, brzi popravci i prilagođene nadogradnje. Inženjeri idu svugdje gdje kupci trebaju pomoć. Gledamo vaše ciljeve kako bismo povećali brzinu i smanjili troškove. Bez glavobolje nakon nabave našeg automatskog pisača šablona.
| Što kupci kažu
Kupci nam govore da naši inženjeri brzo popravljaju stvari i jasno objašnjavaju. Stroj za ispis smt paste za lemljenje radi bez zaustavljanja. Pakiranje štiti opremu na dugim putovanjima. Odmah odgovaramo na pitanja kako bismo održali redove. Istinska pomoć za rast.
| Certifikati i standardi
Imamo CE, RoHS, ISO9001 i vlastite patente. To znači sigurne proizvode, bez štete po okoliš i dokazanu kvalitetu. Kupci računaju na to da poštujemo svjetska pravila.
| O ICT tvrtki i našoj tvornici
Naše strojeve izrađujemo unutar kuće s puno inženjera u osoblju. Posao brzo raste, pomažući više od 1600 klijenata u 72 zemlje. Svaka jedinica prolazi kroz teške testove i korake kvalitete. Nudimo kompletne planove od ideje do pokretnih linija za korisnike SMT tiskarskih strojeva.
