SMT PCB vakuumski utovarivač
I.C.T
| Količina: | |
|---|---|

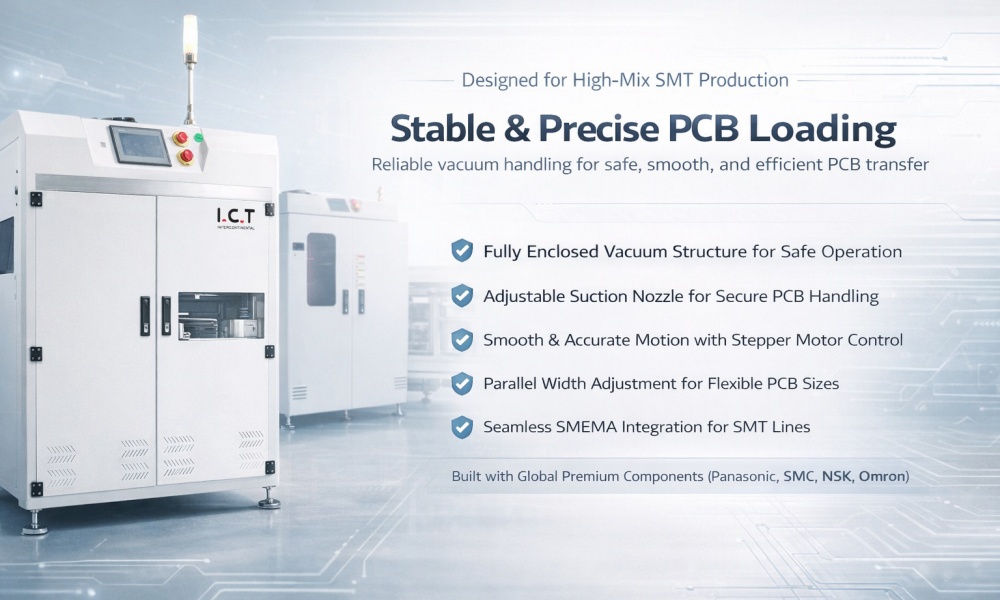

| PCB vakuumski usisni punjač
Vakuumski usisivač PCB-a dizajniran je za visokoučinkovito rukovanje PCB-ima u automatiziranim SMT proizvodnim linijama. Uz dinamičku kontrolu usisavanja, automatski se prilagođava različitim veličinama i debljinama PCB-a, osiguravajući precizno i sigurno punjenje. Rad velikom brzinom smanjuje vrijeme zastoja, osiguravajući kontinuirani tijek proizvodnje. Njegova integracija s ostalom SMT opremom putem SMEMA osigurava glatku komunikaciju između strojeva, povećavajući ukupnu učinkovitost linije. Napravljen kako bi izdržao zahtjeve proizvodnje velikih količina, ovaj utovarivač nudi robusne, dugotrajne performanse, što ga čini nezamjenjivim sredstvom za svaku tvornicu koja želi optimizirati svoje proizvodne procese.
| Napredna tehnologija vakuuma i stezanja
Sa svojim naprednim sustavom vakuumskog usisavanja, PCB Vacuum Suction Loader jamči da se svakom PCB-om rukuje sigurno, sprječavajući svaki rizik od oštećenja tijekom prijenosa. Ova preciznost osigurava da svaka ploča ostane netaknuta, pridonoseći dosljednoj kvaliteti proizvodnje i smanjujući potrebu za preradom.
Sustav kontrole usisavanja utovarivača automatski se prilagođava na temelju veličine i debljine PCB-a. Ova prilagodljivost ga čini svestranim, osiguravajući da može rukovati širokim spektrom tipova PCB-a bez žrtvovanja sigurnosti ili učinkovitosti. Bilo da se radi o malim ili velikim daskama, utovarivač jamči sigurno držanje svaki put.
Dizajniran za rad pri velikim brzinama, PCB Vacuum Suction Loader smanjuje vrijeme zastoja u proizvodnji i povećava propusnost. Brzim utovarom i istovarom PCB-a, osigurava nesmetan i učinkovit rad SMT proizvodne linije, što ga čini idealnim izborom za okruženja velike količine proizvodnje.
PCB Vacuum Suction Loader neprimjetno se integrira s ostalom SMT opremom, kao što su pick-and-place strojevi, reflow peći i AOI sustavi, preko svog SMEMA sučelja. Ova integracija osigurava da cijela proizvodna linija radi kao kohezivna jedinica, optimizirajući ukupni tijek rada i minimizirajući kašnjenja.
PCB vakuumski usisni utovarivač dizajniran je imajući na umu fleksibilnost. Nudi podesive značajke za prilagođavanje različitim konfiguracijama proizvodnih linija i zahtjevima prostora. Ova svestranost ga čini prikladnim za širok raspon tvorničkih postavki, osiguravajući da se može savršeno uklopiti u vaše postojeće proizvodno okruženje.
| Specifikacija
| Item | Translational Vacuum Loader | Punjač vakuuma i spremnika | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Dimenzija (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| Veličina PCB-a (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (prilagodljivo) | 50 × 50 ~ 450 × 330 |
| PCB kapacitet | 400 komada (0,6 mm debljine) | 400 komada (0,6 mm debljine) | 100 kom (0,6 mm debljine) | 400 komada (0,6 mm debljine) |
| Vrijeme ciklusa | cca. 12 sekundi ili navedite | cca. 12 sekundi ili navedite | cca. 15 sekundi ili navedite | cca. 12 sekundi ili navedite |
| Upravljački sustav | Plc | Plc | Plc | Plc |
| Vlast | Maks. 150 VA | Maks. 150 VA | Maks. 150 VA | Maks. 150 VA |
| Dovod zraka | 4–6 bara, 10 L/min | 4–6 bara, 10 L/min | 4–6 bara, 10 L/min | 4–6 bara, 10 L/min |
| Visina transporta | 900 ± 20 mm (prilagodljivo) | 900 ± 20 mm (prilagodljivo) | 900 ± 20 mm (prilagodljivo) | 900 ± 20 mm (prilagodljivo) |
| PCB smjer | Slijeva na desno ili zdesna nalijevo | Slijeva na desno ili zdesna nalijevo | Slijeva na desno ili zdesna nalijevo | Slijeva na desno ili zdesna nalijevo |
| Komunikacija | SMEMA (In & Out) | SMEMA (In & Out) | SMEMA (In & Out) | SMEMA (In & Out) |
| Napajanje | 1 faza AC 220V 50/60Hz (Opcija: 110V–380V) | 1 faza AC 220V 50/60Hz (Opcija: 110V–380V) | 1 faza AC 220V 50/60Hz (Opcija: 110V–380V) | 1 faza AC 220V 50/60Hz (Opcija: 110V–380V) |
| Težina | 130 kg | 150 kg | 380 kg | 120 kg |
| Opcija | Automatsko podešavanje širine | Automatsko podešavanje širine | Automatsko podešavanje širine | Automatsko podešavanje širine |
| Povezana SMT oprema
Za izgradnju kompletne SMT proizvodne linije po principu 'ključ u ruke', ICT nudi cijeli niz kompatibilnih strojeva. Naša rješenja uključuju automatske pisače , velike brzine, strojeve za odabir i postavljanje, , peći za reflow , AOI sustave , transportne trake, depanelizere i strojeve za istovar PCB-a . Sva oprema dizajnirana je da radi zajedno glatko, pomažući kupcima u stvaranju učinkovitih rasporeda koji štede prostor kao što su linije u obliku slova U koje odgovaraju uskim tvorničkim podovima uz zadržavanje visokog učinka.
| Uspješan korisnički projekt u Saudijskoj Arabiji
Godine 2025. ICT inženjeri otputovali su u tvornicu kupca u Kini kako bi osigurali instalaciju i obuku za njihovu novu SMT proizvodnu liniju.
Klijent, proizvođač potrošačke elektronike, zahtijevao je potpuno automatizirano rješenje za poboljšanje učinkovitosti proizvodnje. ICT je isporučio sveobuhvatan sustav, uključujući PCB Vacuum Suction Loader, dizajniran za optimizaciju rukovanja PCB-ima. Proizvodna linija je konfigurirana tako da odgovara raspoloživom prostoru uz osiguranje maksimalne učinkovitosti. Nakon 3 dana instalacije i 5 dana tehničke obuke, sustav je bio u potpunosti operativan, što je rezultiralo značajnim povećanjem propusnosti i smanjenjem kvarova.
| Profesionalna usluga i obuka
ICT pruža uslugu od kraja do kraja, osiguravajući da vaša oprema radi uz vrhunsku izvedbu. Naši inženjeri vode instalaciju i postavljanje, osiguravajući da je sve spremno za proizvodnju. Nudimo sveobuhvatnu obuku za vaš tim kako bismo osigurali nesmetan rad i smanjili pogreške. Naša 24/7 daljinska podrška osigurava brzo rješavanje svih tehničkih problema, dok redoviti servisi održavanja održavaju vašu opremu u vrhunskom stanju. Ova sveobuhvatna podrška smanjuje vrijeme zastoja i produljuje životni vijek vaše opreme.
| Što naši kupci kažu
'Vakuumski usisni utovarivač PCB-a uvelike je poboljšao našu učinkovitost proizvodnje. Lako se integrirao s našom postojećom opremom, a obuka koju je pružio ICT osigurala nam je da možemo pouzdano upravljati sustavom.' — Consumer Electronics Manufacturer, Kina
'Performanse punjača bile su izvanredne. Brz je, učinkovit i pouzdan. Otkako smo ga instalirali, vidjeli smo značajno smanjenje oštećenja PCB-a i povećanje ukupne propusnosti.' — LED Manufacturer
| Certifikati kvalitete
Oprema ICT-a u skladu je s međunarodnim standardima kvalitete i certificirana je s:
CE certifikat
Upravljanje kvalitetom ISO 9001
RoHS usklađenost
UL certifikat
Ovi certifikati osiguravaju da naša oprema zadovoljava globalne standarde za sigurnost, kvalitetu i performanse.
| O ICT-u – Vaš pouzdani SMT partner
ICT je vodeći u pružanju SMT opreme visokih performansi, pružajući pouzdana rješenja za industrije kao što su elektronika, automobilska industrija i LED rasvjeta. Naš asortiman proizvoda uključuje strojeve za odabir i postavljanje, peći za reflow i PCB vakuumske usisivače. S vrhunskim proizvodnim pogonom i posvećenim timom za istraživanje i razvoj, pružamo napredna rješenja dizajnirana za dugotrajnu izdržljivost. Naša globalna servisna mreža osigurava da korisnici dobiju pravovremenu podršku i pomoć, pomažući im da postignu maksimalnu produktivnost i učinkovitost u svojim proizvodnim linijama.
