ICT-6561
I.C.T
| Napredni automatski pisač šablona
SMT potpuno automatski Stencil Printer tvrtke ICT najbolji je izbor za modernu montažu tiskanih ploča. Ovaj stroj nudi visoku preciznost i brzinu, s ciklusom ispisa od 7 sekundi i preciznošću od ±0,025 mm. Automatizira nanošenje paste za lemljenje, smanjujući ručne pogreške i otpad dok poboljšava kvalitetu. Dizajniran za industrije kao što su potrošačka elektronika, LED i automobilska industrija, ima automatsku kalibraciju PCB-a, podesivi pritisak brisača i čišćenje šablona. ICT integrira Industriju 4.0 i MES sustave za pametna tvornička rješenja. Uz jednostavno rukovanje na Windows 10 i izdržljive materijale vrhunskih marki, osigurava dugoročnu pouzdanost. Ovaj pisač pomaže tvornicama da povećaju produktivnost i zadovolje različite potrebe s učinkovitim i stabilnim performansama.
| Značajka
Ovaj SMD sitopisač pruža točnost ispisa od ±0,03 mm, zahvaljujući svom naprednom sustavu vida s ujednačenim prstenastim i koaksijalnim izvorima svjetlosti. Točno identificira različite PCB oznake, osiguravajući savršeno poravnanje za pokositrenu i FPC, što poboljšava ukupnu kvalitetu proizvodnje.
Automatski pisač šablona uključuje napredni sustav usklađivanja gore-dolje koji se prilagođava različitim tipovima tiskanih ploča. Ova značajka osigurava precizno postavljanje šablone, smanjujući pogreške i poboljšavajući učinkovitost u brzim procesima proizvodnje elektronike.
Opremljen jedinstvenim sustavom čišćenja raspršivanjem, nudi opcije suhog, mokrog i ručnog čišćenja. Odvojeni CCD i dizajn čišćenja, kontrolirani softverom, štede potrošni materijal i održavaju čistu šablonu, osiguravajući postojanu kvalitetu ispisa tijekom vremena.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

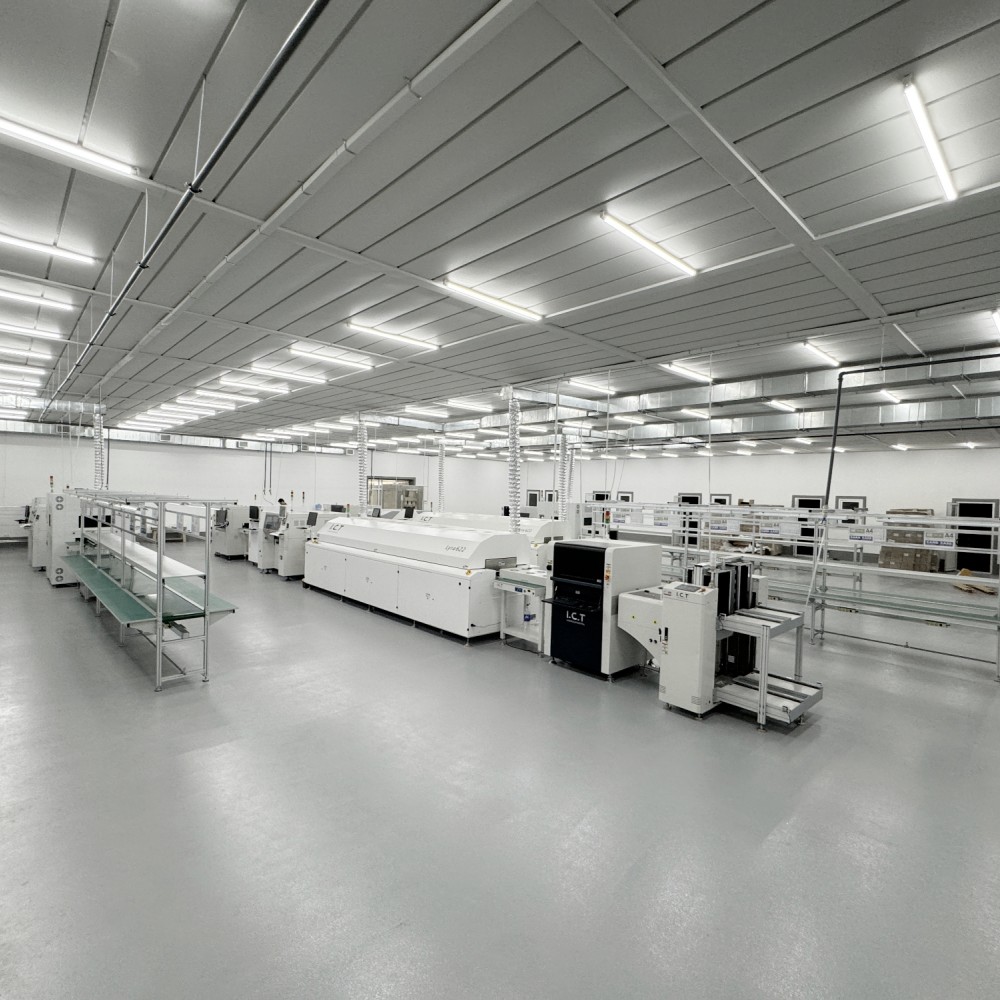

| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Studija slučaja korisnika
Godine 2025. ICT inženjeri posjetili su tvornicu kućne LED rasvjete kako bi instalirali sustav automatskih pisača šablona. Klijent je zahtijevao kompaktnu postavu u obliku slova U veličine 16 m x 2,7 m unutar prostora od 21 m x 5 m. Nakon 2 dana instalacije i 6 dana obuke, projekt je uspješno završen, uz stručnu podršku udovoljeno proizvodnim potrebama klijenta.
| Servis i podrška u obuci
ICT pruža usluge profesionalne instalacije, održavanja i obuke. Naš tim osigurava besprijekoran rad i nudi stalnu tehničku pomoć kako bi klijentima pomogao da optimiziraju korištenje elektroničkih zaslonskih pisača.
| Recenzije kupaca
Kupci cijene stručnost naših inženjera tijekom postavljanja i pouzdanu izvedbu pisača sa zaslonskim šablonama. Također pohvaljuju sigurno pakiranje i brze odgovore na tehničke upite, čime se gradi trajno povjerenje u naša rješenja.
| Certifikati i standardi
ICT ima CE, RoHS, ISO9001 i više patenata, što pokazuje naš fokus na sigurnost i inovacije. Ovi certifikati osiguravaju da naš pisač elektroničkih šablona zadovoljava globalne standarde kvalitete.
| O ICT tvrtki i našoj tvornici
Osnovan 2012., ICT je pouzdani pružatelj elektroničkih rješenja s više od 25 godina iskustva. S 89 zaposlenika, 20 inženjera i pogonom od 12000 m² provodimo unutarnje istraživanje i razvoj te proizvodnju. Opslužujući više od 1600 kupaca u 72 zemlje, naša tvornica održava strogu kontrolu kvalitete i robustan sustav upravljanja, što potiče brzi rast diljem svijeta.
