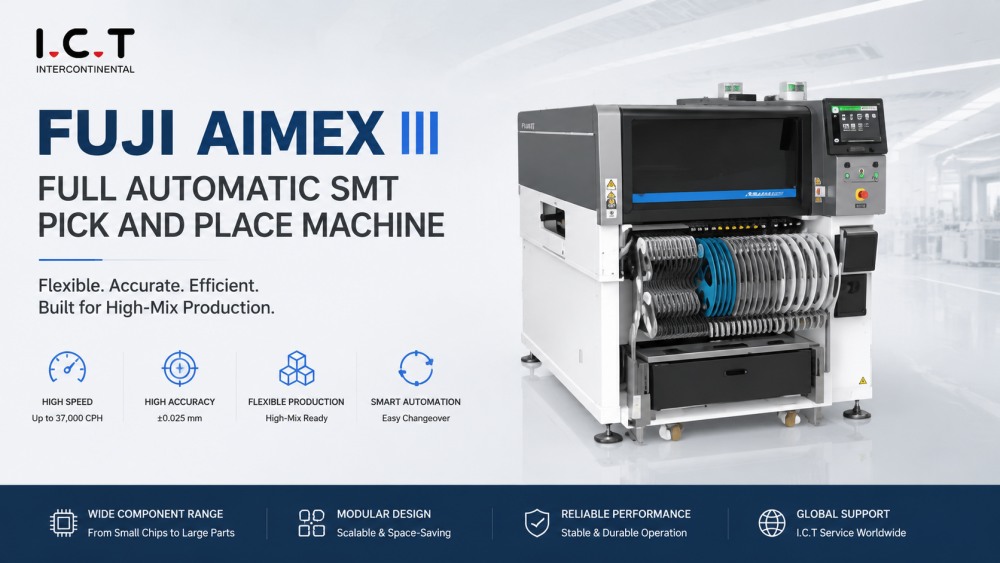

| FUJI AIMEX III Smart SMT platforma
FUJI AIMEX III Smt Pick And Place Machine dizajniran je za proizvodna okruženja SMT visoke miješanosti i visoke fleksibilnosti. Naširoko se koristi u industrijama koje zahtijevaju čestu promjenu proizvoda i složenu montažu PCB-a, kao što su EMS, automobilska elektronika i industrijski kontrolni sustavi. Ovaj sustav pruža stabilne performanse i inteligentnu kontrolu proizvodnje za moderne tvornice.
Kao ključni FUJI Pick and Place Machine, FUJI AIMEX III Smt Pick And Place Machine integrira naprednu modularnu arhitekturu, omogućujući proizvođačima da konfiguriraju proizvodne linije na temelju stvarnih tvorničkih zahtjeva. Radi glatko unutar pune SMT proizvodne linije uključujući pisač, SPI, reflow pećnicu i AOI sustave. ICT pruža potpunu podršku za SMT rješenja po principu 'ključ u ruke', uključujući instalaciju, obuku i usluge nakon prodaje.
| Značajke proizvoda
FUJI AIMEX III Smt Pick And Place Machine napravljen je za visoko miješana proizvodna okruženja gdje se modeli proizvoda često mijenjaju. Podržava brzo prebacivanje između različitih tipova tiskanih ploča i rasporeda komponenti. Ova fleksibilnost ga čini idealnim za EMS tvornice i prilagođenu proizvodnju elektronike. Sustav smanjuje vrijeme zastoja i poboljšava odziv proizvodnje, pomažući proizvođačima da se brzo prilagode zahtjevima tržišta uz održavanje stabilne kvalitete izlaza.
FUJI AIMEX III Smt Pick And Place Machine ima modularnu strukturu koja omogućuje tvornicama da jednostavno prilagode proizvodni kapacitet. Različiti moduli mogu se konfigurirati ovisno o proizvodnim zahtjevima, što ga čini prikladnim i za male serije i za veliku proizvodnju. Ovaj modularni dizajn poboljšava skalabilnost i omogućuje buduće nadogradnje bez zamjene cijelog sustava, smanjujući dugoročne investicijske troškove za korisnike.
FUJI AIMEX III Smt Pick And Place Machine osigurava stabilno i precizno postavljanje komponenti čak i za složene PCB dizajne. Uz napredno prepoznavanje vida i inteligentne sustave upravljanja, smanjuje pogreške u postavljanju i poboljšava stopu prinosa. Ovaj FUJI Pick and Place stroj dizajniran je za održavanje visoke preciznosti tijekom neprekidnog rada, što ga čini prikladnim za naprednu elektroniku kao što su automobilski i komunikacijski uređaji.
FUJI AIMEX III Smt Pick And Place Machine neprimjetno se integrira u kompletnu SMT proizvodnu liniju. Radi s pisačima šablona, SPI sustavima za inspekciju, reflow pećnicama i AOI strojevima kako bi formirao potpuno automatiziran proizvodni sustav. Ova integracija poboljšava učinkovitost proizvodnje i smanjuje ručnu intervenciju. Sustav osigurava glatki protok podataka i nadzor u stvarnom vremenu za pametne tvorničke aplikacije.
FUJI AIMEX III Smt Pick And Place stroj je projektiran za dugotrajan industrijski rad uz visoku pouzdanost. Održava stabilne performanse čak i u uvjetima kontinuirane proizvodnje. Ovaj FUJI SMT stroj za odabir i postavljanje smanjuje zahtjeve za održavanjem i osigurava dosljednu kvalitetu ispisa. To je pouzdano rješenje za globalne proizvođače elektronike koji traže stabilnu SMT proizvodnu sposobnost.
| Specifikacija
Osnovne specifikacije | |
Veličina PCB-a (DXŠ) | 48 x 48 mm do 774 x 610 mm (dvostruki transporter)* |
Kapacitet hranilice | Do 130 (traka od 8 mm) |
Točnost postavljanja | H24G: +/-0,025 mm (Standardni način) / +/-0,038 mm (Način prioriteta produktivnosti, u razvoju) (3sigma) cpk≥1,00 |
Dimenzije stroja | D: 1280 mm, Š: 2656 mm, V: 1556 mm |
Postavljanje glava | |||||
H24G | H08M | H02F | H01 | OD | |
Količina mlaznice | 24 | 8 | 2 | 1 | 1 |
Protok (cph) | 37.000 cph (prioritetni način rada produktivnosti, u razvoju) | 13000 | 7300 | 4200 | 3000 |
Veličina dijela (mm) | 03015 mm do 5 x 5 | 0603 (0201') do 45 x 45 | 1608 (0603') do 74 x 74 (32 x 180) | 1608 (0603') do 74 x 74 (32 x 180) | |
Provjera prisutnosti dijela | ○ | ○ (H08MQ) | ○ | x | |
Opskrba dijelovima Traka | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Poslužavnik | x | ○ | ○ | ○ | |
DynaHead (DX) | ||||
Količina mlaznice | 12 | 4 | 1 | |
Protok (cph) | 27.000 | 12000 | 5800 | |
Veličina dijela (mm) | 0402 (01005') do 12,5 mm dijagonalno i Y je 7,5 mm ili manje | 1608 (0603') do 15 x 15 | 1608 (0603') do 74 x 74 (32 x 100) | |
Točnost postavljanja | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Provjera prisutnosti dijela | o | x | o | |
Opskrba dijelovima | Traka | o | o | o |
Stick | x | o | o | |
Poslužavnik | x | o | o | |
*Kontaktirajte ICT za posebne radne uvjete i detaljne specifikacije.
| Popis SMT linijske opreme
Naša SMT montažna linija ima naprednu opremu za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
FUJI AIMEX III Smt Pick And Place Machine ključni je dio kompletnog SMT proizvodnog sustava. Radi zajedno sa SMT utovarivačem, pisačem paste za lemljenje, SPI sustavom inspekcije, reflow pećnicom, AOI sustavom inspekcije i opremom za rukovanje PCB-om. Ova kombinacija osigurava potpuno automatizirani tijek proizvodnje od utovara PCB-a do završne inspekcije. ICT pruža potpuna SMT linija rješenja za globalne kupce, pomažući u izgradnji učinkovitih i inteligentnih tvornica.
| Videozapis o uspjehu korisnika
ICT je uspješno dovršio instalaciju i obuku pune SMT proizvodne linije u Alžiru za proizvodnju mobilnih telefona. Proizvodna linija uključuje SMT punjač, ICT-4034 šablonski pisač, ICT-S400 SPI, FUJI AIMEX III Smt Pick And Place Machine, Lyra 733 reflow pećnicu, AI-5146 AOI sustav i opremu za rukovanje PCB-om.
Tijekom mjesec dana podrške na licu mjesta, naši su inženjeri pružili instalaciju, otklanjanje pogrešaka i obuku operatera. FUJI AIMEX III Smt Pick And Place Machine odigrao je ključnu ulogu u postizanju stabilnih performansi proizvodnje visoke mješavine. Kupac je uspješno pokrenuo masovnu proizvodnju i dao pozitivne povratne informacije o stabilnosti opreme i ICT tehničkoj podršci.
| Podrška za usluge i obuku
ICT pruža punu globalnu podršku za FUJI AIMEX III Smt Pick And Place Machine uključujući instalaciju, programiranje, uklanjanje pogrešaka i obuku operatera. Naši inženjeri pružaju podršku klijentima na licu mjesta i online kako bi osigurali brzo pokretanje proizvodnje. Obuka pokriva rad stroja, održavanje i optimizaciju SMT procesa. Ovo pomaže korisnicima da brzo savladaju FUJI AIMEX III Smt Pick And Place Machine i postignu stabilnu učinkovitost proizvodnje u stvarnim tvorničkim okruženjima.
| Pohvale kupaca
Kupci visoko prepoznaju FUJI AIMEX III Smt Pick And Place Machine zbog njegove fleksibilnosti i stabilnih performansi. Mnogi kupci ističu njegovu sposobnost rukovanja proizvodnjom visoke mješavine uz brzu učinkovitost promjene. Također cijene profesionalnu instalaciju i obuku koju pružaju ICT inženjeri. Sigurno pakiranje, usluga brzog odgovora i pouzdana tehnička podrška dodatno poboljšavaju povjerenje kupaca u FUJI SMT rješenja i ICT globalne usluge.
| Naš certifikat
ICT oprema uključujući FUJI AIMEX III Smt Pick And Place Machine zadovoljava međunarodne standarde kao što su CE, RoHS, ISO9001 i više patentiranih tehnologija. Svaki FUJI Pick and Place stroj prolazi stroga testiranja prije otpreme kako bi se osigurala stabilna izvedba. Ovi certifikati jamče sigurnost, pouzdanost i dugoročnu industrijsku upotrebu za globalne kupce u proizvodnji elektronike.
| O ICT-u i Tvornici
ICT je globalni pružatelj SMT rješenja s preko 20 godina iskustva u industriji. Uslužili smo više od 1700 klijenata u više od 80 zemalja. Naša tvrtka integrira istraživanje i razvoj, proizvodnju i tehničke usluge kako bi isporučila cjelovita rješenja za SMT proizvodne linije. S jakim inženjerskim sposobnostima, pomažemo kupcima izgraditi pametne, fleksibilne i učinkovite SMT tvornice koristeći opremu kao što je FUJI AIMEX III Smt Pick And Place Machine.
