Pomak u postavljanju SMT komponente događa se kada komponenta nije montirana u predviđenom položaju tijekom postupka odabira i postavljanja. Ovaj problem isprva može izgledati malen, ali može dovesti do lemljenja, otvorenog lemnog spoja, nadgrobnih spomenika, lošeg električnog kontakta, prerade i nestabilne kvalitete proizvoda nakon pretapanja.
Za proizvođače elektronike, neusklađenost komponenti tijekom postavljanja nije samo problem točnosti stroja. To može biti uzrokovano podrškom PCB-a, istrošenošću mlaznice, položajem dodavača, prepoznavanjem vida, stanjem paste za lemljenje, pritiskom postavljanja, iskrivljenjem ploče ili netočnim programskim podacima. Stabilan SMT proces zahtijeva da svaki dio lanca postavljanja radi zajedno.
Ovaj vodič objašnjava najčešće uzroke pomaka postavljanja SMT-a i pokazuje kako ih inženjeri mogu otkloniti na praktičan način.
Pomak komponente znači da je komponenta postavljena dalje od središta dizajnirane podloge. Pomak se može dogoditi u smjeru X, Y smjeru, kutu rotacije ili kombinaciji sva tri. U nekim slučajevima, komponenta je samo malo izvan centra i još uvijek može proći pregled. U ozbiljnijim slučajevima uzrokuje vidljive nedostatke lemljenja ili funkcionalni kvar.
Promjena položaja komponenti SMT obično se pojavljuje u nekoliko oblika:
Prvo, komponenta se može pomaknuti bočno od središta jastučića. Ovo je uobičajeno na komponentama malog čipa, otporniku, kondenzatoru, diodi i IC-u finog koraka. Drugo, komponenta se može lagano okretati, što može utjecati na poravnanje izvoda i formiranje lemljenih spojeva. Treće, komponenta može sjediti na rubu paste za lemljenje umjesto da ispravno sleti na podlogu. Četvrto, komponenta može izgledati ispravno prije pretapanja, ali se pomicati tijekom pretapanja zbog neravnoteže vlaženja lema.
Svaka vrsta pomaka daje drugačiji trag. Ponovljeni pomak u jednom smjeru može ukazivati na kalibraciju stroja, pozicioniranje ploče ili pomak programa. Nasumični pomak može ukazivati na nestabilnost mlaznice, vakuuma, dodavača, paste za lemljenje ili nosača ploče.
Moderna SMT proizvodnja koristi manje komponente, uži razmak između ploča i veću brzinu postavljanja. To čini proces manje opraštajućim. Mali pomak postavljanja koji je bio prihvatljiv za veliku komponentu čipa može stvoriti ozbiljan problem za 0201 komponentu, BGA, QFN ili fini konektor.
Kada komponenta nije centrirana, volumen paste za lemljenje više nije uravnotežen. Tijekom reflowa, rastaljeni lem može povući komponentu još dalje od ispravnog položaja. To može stvoriti premošćenje, nadgrobni spomenik, nedovoljno lemljenje, iskrivljenu komponentu ili skrivenu slabost spoja.

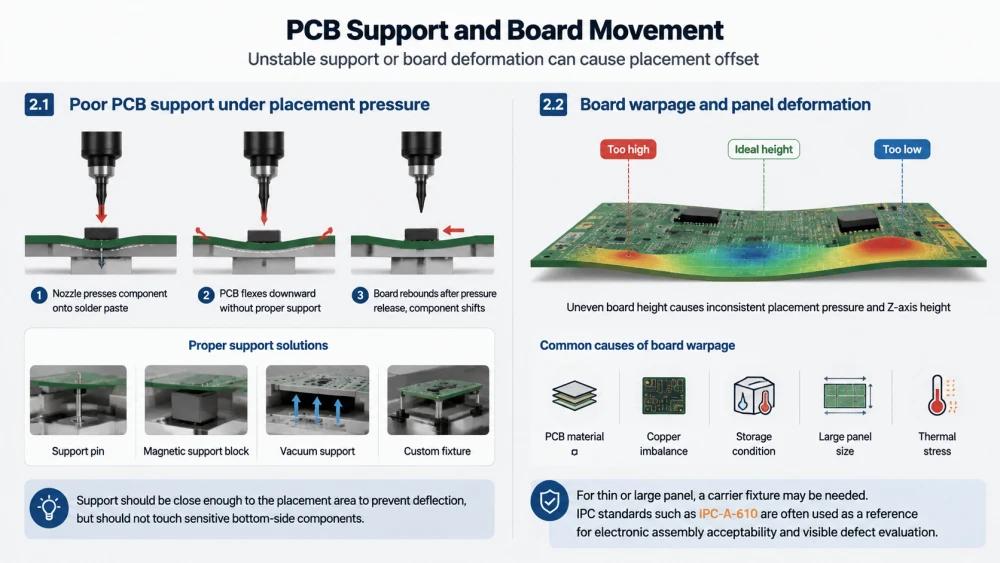

Jedan od najčešće zanemarenih uzroka pomaka postavljanja SMT-a je nestabilna PCB podrška. Ako se ploča pomiče, savija, vibrira ili nije pravilno stegnuta tijekom postavljanja, čak ni visoko precizni stroj za postavljanje ne može održati stabilne rezultate.
Tijekom postavljanja, mlaznica pritišće komponentu na pastu za lemljenje. Ako PCB nije podržan odozdo, ploča se može savijati prema dolje. Kada se ploča odbije, komponenta se može malo pomaknuti. To je osobito uobičajeno kod tankih ploča, velikih ploča, fleksibilnih tiskanih ploča ili ploča s neravnomjernom raspodjelom komponenti.
Inženjeri bi trebali provjeriti je li potporna igla, magnetski potporni blok, vakuumska potpora ili prilagođeno učvršćenje pravilno postavljeno. Potpora bi trebala biti dovoljno blizu mjesta postavljanja kako bi se spriječilo otklon, ali ne smije dodirivati osjetljivu donju komponentu.
Iskrivljenje PCB-a može uzrokovati različitu visinu ploče. Ako je jedno područje ploče više ili niže od očekivanog, pritisak postavljanja i visina Z-osi mogu postati nedosljedni. Neke komponente mogu biti prejako pritisnute, dok druge mogu jedva dodirivati pastu za lemljenje.
Do krivljenja ploče može doći zbog PCB materijala, neravnoteže bakra, uvjeta skladištenja, veličine ploče ili toplinskog naprezanja. Za tanku ili veliku ploču može biti potreban nosač. IPC standardi kao što je IPC-A-610 često se koriste kao referenca za prihvatljivost elektroničkog sklopa i procjenu vidljivih nedostataka.
Mlaznica je izravna kontaktna točka između SMT stroja i komponente. Ako mlaznica ne može odabrati komponentu sigurno i centralno, pomak u postavljanju postaje vrlo vjerojatan.
Istrošena mlaznica može izgubiti svoju ravnost ili sposobnost brtvljenja zraka. Prljava mlaznica može sadržavati ostatke topitelja, prašinu, čestice lema ili ljepljivi materijal na površini hvatača. Neodgovarajuća veličina mlaznice možda neće odgovarati tijelu komponente, uzrokujući nestabilno hvatanje i netočno centriranje.
Za male komponente, stanje mlaznice je kritično. Ako je mlaznica prevelika, može dodirnuti susjednu komponentu u džepu trake. Ako je premalen, možda neće pružiti dovoljnu snagu držanja. Ako je vrh mlaznice oštećen, komponenta se može okretati tijekom brzog pomicanja glave.
Problemi s vakuumom mogu uzrokovati pomicanje komponente između preuzimanja i postavljanja. Ako je tlak vakuuma slab, nestabilan ili kasni, komponenta može kliziti po vrhu mlaznice. Ovo se često pojavljuje kao nasumični pomak postavljanja, ispuštena komponenta ili povremeni neuspjeh prepoznavanja.
Inženjeri bi trebali pregledati mlaznicu, vakuumski filtar, vakuumsku cijev, brtvu glave, ejektor i vrijednost senzora vakuuma. Stabilna krivulja vakuuma često je korisnija nego samo provjeravati javlja li stroj alarm.

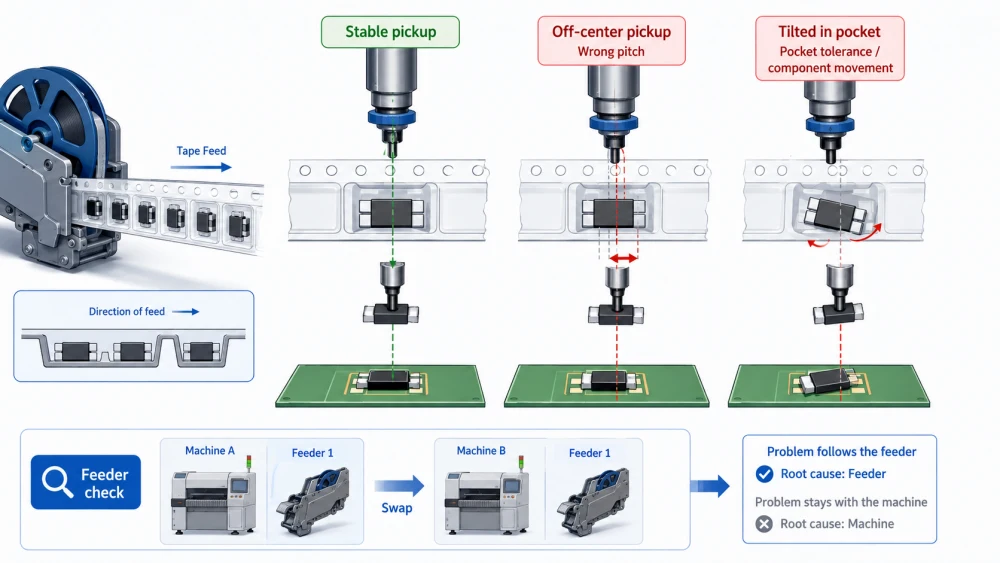

Pogreška dodavača još je jedan glavni uzrok neusklađenosti komponenti tijekom postavljanja. Ako komponenta nije ispravno postavljena u džepu trake, mlaznica bi je mogla pomaknuti izvan središta. Stroj ga može i dalje postaviti, ali položaj komponente može se pomaknuti ili rotirati.
Ako su koordinate nagiba dodavača, napredovanja trake ili hvatanja pogrešne, komponenta neće sjediti ispod središta mlaznice u trenutku hvatanja. Ovo stvara nestabilno podizanje. Sustav za vid može ispraviti malu pogrešku, ali ne može u potpunosti riješiti loše mehaničko stanje podizača.
Uobičajeni znakovi uključuju ponovljenu pogrešku podizanja, komponentu koja stoji pod kutom na mlaznici, visoku stopu odbijanja i pomak postavljanja koji se pojavljuje samo na jednoj poziciji dodavača. Ako problem prati hranilicu nakon zamjene položaja, hranilica je vjerojatno glavni uzrok.
Neka se komponenta može pomaknuti unutar džepa trake prije preuzimanja. To se može dogoditi s vrlo malom komponentom, labavim pakiranjem, oštećenom nosivom trakom ili vibracijama tijekom indeksiranja ulagača. Ako je komponenta već nagnuta ili pomaknuta u džepu, mlaznica bi je mogla odabrati u pogrešnom središtu.
Inženjeri bi trebali provjeriti napetost trake poklopca dodavača, zahvat lančanika, kalibraciju dodavača, visinu podizača i stanje džepa komponente. Kvaliteta pakiranja materijala može izravno utjecati na stabilnost postavljanja.

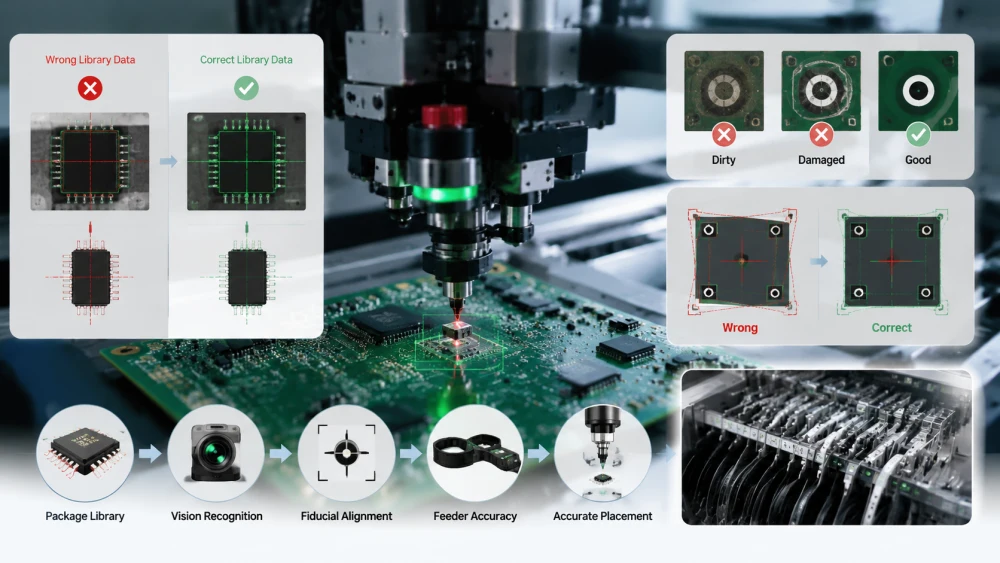

SMT strojni vid dizajniran je za ispravljanje položaja komponente prije postavljanja. Međutim, ako su podaci o viziji, osvjetljenju, knjižnici paketa ili fiducijalnom prepoznavanju pogrešni, stroj može izračunati netočan pomak.
Svaka komponenta treba točnu veličinu, obris tijela, položaj elektrode, debljinu, polaritet i parametar prepoznavanja. Ako su podaci biblioteke komponenti pogrešni, fotoaparat može prepoznati krivi rub ili središnju točku. Stroj tada može postaviti komponentu prema lažnoj vrijednosti korekcije.
To je uobičajeno nakon predstavljanja novog proizvoda, zamjene komponenti, kopiranja biblioteke ili ručnog uređivanja podataka. Inženjeri bi trebali usporediti stvarnu komponentu s podacima iz knjižnice, posebno za slične vrste paketa koji izgledaju gotovo isto, ali imaju različitu veličinu tijela ili geometriju izvoda.
Ako je fiducijal ploče prljav, oštećen, loše dizajniran ili netočno prepoznat, cijeli koordinatni sustav ploče može se pomaknuti. U ovom slučaju, mnoge komponente mogu pokazati pomak u sličnom smjeru. Problem možda nije glava za postavljanje; to može biti referenca poravnanja ploče.
Referentne oznake trebaju imati jasan kontrast, dovoljan razmak i stabilnu definiciju maske za lemljenje. Stroj bi trebao dosljedno prepoznati ispravnu referentnu točku prije početka postavljanja.
Za širi okvir za rješavanje problema koji povezuje simptome vizije, dodavača, sakupljača i mlaznice, inženjeri također mogu pregledati ovaj SMT vodič za rješavanje problema odabira i postavljanja.
Neki pomak u postavljanju nije uzrokovan samim strojem za postavljanje. Komponenta može biti ispravno postavljena, ali stanje paste za lemljenje uzrokuje njezino pomicanje prije ili tijekom reflowa.
Ako je volumen paste za lemljenje neravnomjeran između dva jastučića, komponenta se može povući prema strani s jačom silom vlaženja tijekom reflowa. Ovo je čest uzrok pomicanja nadgrobnog spomenika, iskošenja i sitnih strugotina.
Neravnomjeran volumen paste može nastati zbog začepljenja šablone, lošeg dizajna šablone, netočnog omjera otvora blende, nedovoljnog čišćenja, lošeg pritiska brisača ili nestabilne brzine ispisa. SPI podaci mogu pomoći u potvrdi počinje li pomak prije postavljanja ili nakon pretapanja.
Lemna pasta mora držati komponentu na mjestu prije pretapanja. Ako je sila lijepljenja paste slaba, komponenta se može pomaknuti tijekom prijenosa ploče, vibracije pokretne trake ili postavljanja komponente u blizini. Pasta koja je bila predugo izložena može se osušiti, dok pasta pohranjena na pogrešan način može izgubiti stabilan ispis i performanse držanja.
Procesni timovi trebaju kontrolirati skladištenje paste, odmrzavanje, miješanje, interval ispisa i čišćenje šablona. Norma IPC J-STD-001 korisna je referenca za zahtjeve procesa lemljene električne i elektroničke montaže.

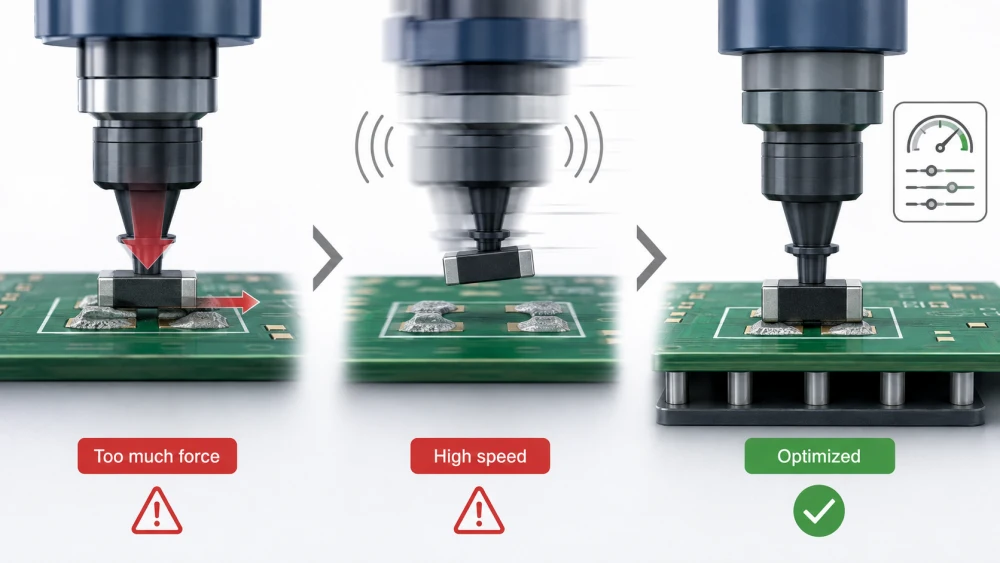

Postavke stroja mogu izravno utjecati na točnost postavljanja. Program koji dobro radi pri maloj brzini može stvoriti pomak pri punoj proizvodnoj brzini ako ubrzanje, sila postavljanja ili visina Z-osi nisu optimizirani.
Ako je sila postavljanja prevelika, komponenta može kliziti po pasti za lemljenje umjesto da lagano sleti. Ovo je vjerojatnije kada je naslaga paste velika, jastučić je mali ili komponenta ima glatku donju površinu.
Pretjerana sila također može oštetiti osjetljivu komponentu ili stvoriti skriveni stres. Inženjeri bi trebali optimizirati silu postavljanja u skladu s vrstom komponente, veličinom paketa, potporom ploče i stanjem paste.
Velika brzina postavljanja poboljšava učinak, ali također povećava vibracije, stres ubrzanja i rizik od pomicanja komponente. Ako se glava pomiče previše agresivno, komponenta se može pomaknuti na mlaznici prije postavljanja. Ako je podrška ploče slaba, brzo postavljanje može pogoršati pomak.
Praktičan pristup je privremeno smanjiti brzinu tijekom rješavanja problema. Ako se pomak poboljša, procesni tim može prilagoditi ubrzanje, redoslijed postavljanja, stanje potpore ili izbor mlaznice prije povratka na punu proizvodnu brzinu.
Nije svaki pomak koji se vidi nakon reflowa pogreška postavljanja. Komponenta može biti ispravno montirana prije reflowa i dalje se pomicati tijekom procesa zagrijavanja.
Kada se lem na jednoj podlozi topi ili smoči brže od druge strane, površinska napetost može odvući komponentu od središta. To je uobičajeno kod malih komponenti čipova, posebno kada je dizajn jastučića, volumen paste ili toplinska distribucija neuravnotežena.
Inženjeri bi trebali usporediti AOI prije reflowa ili inspekciju mikroskopom s inspekcijom nakon reflowa. Ako je komponenta centrirana prije reflowa, ali je pomaknuta nakon reflowa, glavni uzrok je vjerojatno proces lemljenja, a ne točnost stroja za postavljanje.
Komponenta osjetljiva na vlagu može se ponašati nepredvidivo tijekom pretapanja ako skladištenje i pečenje nisu kontrolirani. JEDEC J-STD-033 pruža smjernice za rukovanje uređajem za površinsku ugradnju osjetljivim na vlagu i reflow. Loša kontrola vlage može povećati rizik procesa, posebno za IC pakete, BGA i komponente visoke vrijednosti.
Također treba pregledati toplinski profil. Prebrzo povećanje brzine, neravnomjerno zagrijavanje ili nestabilna brzina pokretne trake mogu utjecati na ravnotežu vlaženja lemljenja i stabilnost komponente.

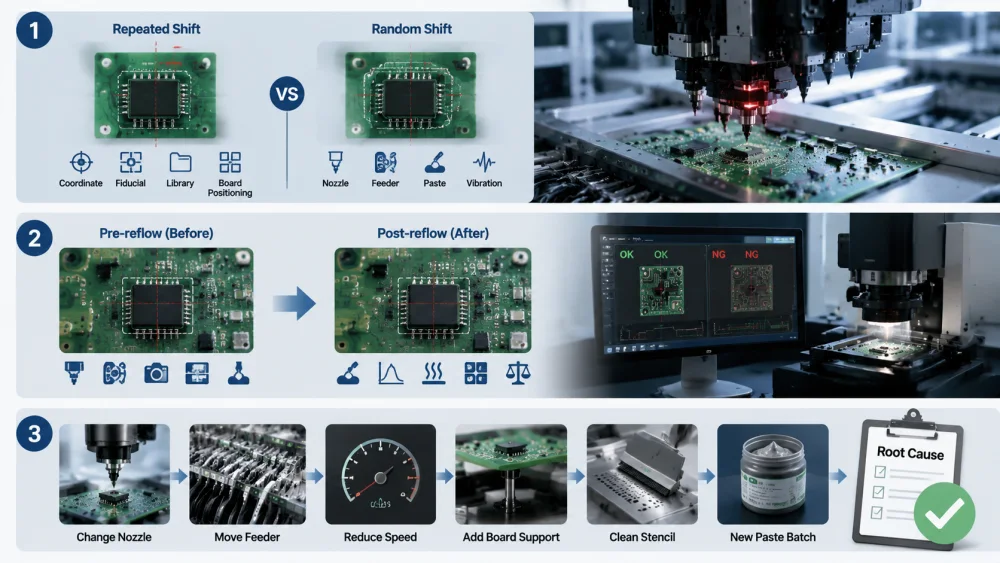

Dobra metoda rješavanja problema odvaja uzrok stroja od materijalnog uzroka i uzroka procesa. Bez ove strukture, timovi mogu prilagoditi mnoge postavke, ali ne uspijevaju pronaći pravi razlog.
Ako se ista komponenta pomiče u istom smjeru na svakoj ploči, vjerojatni uzrok je programska koordinata, fiducial, biblioteka komponenti, pozicioniranje ploče ili poravnanje šablone. Ako se pomak pojavi nasumično, vjerojatni uzrok je mlaznica, vakuum, dodavač, sila lijepljenja paste, vibracija ploče ili varijacija materijala.
Ova jednostavna razlika pomaže inženjerima da izbjegnu gubljenje vremena. Ponovljeni pomak treba tretirati kao problem s koordinatama ili postavkama. Slučajni pomak treba tretirati kao problem stabilnosti.
Inspekcija prije reflowa jedan je od najboljih načina za lociranje pravog stadija kvara. Ako je komponenta već pomaknuta prije reflowa, usredotočite se na stroj za postavljanje, ulagač, mlaznicu, vid, PCB potporu i silu držanja paste. Ako se komponenta pomiče tek nakon reflowa, usredotočite se na volumen paste za lemljenje, dizajn jastučića, toplinski profil i ravnotežu vlaženja.
AOI, SPI, izvješće o postavljanju stroja i ručna provjera mikroskopom trebaju se koristiti zajedno. Jedan izvor podataka rijetko govori cijelu priču.
Inženjeri mogu izolirati uzrok mijenjajući jedan po jedan faktor. Na primjer, zamijenite mlaznicu, premjestite ulagač na drugu traku, smanjite brzinu postavljanja, dodajte PCB podršku, očistite šablonu ili stavite svježu seriju paste za lemljenje. Ako kvar prati jednu stavku, ta stavka postaje najjači sumnjivac.
Ova je metoda sporija od nagađanja, ali proizvodi pouzdano procesno učenje. Također pomaže timovima izgraditi bazu podataka o uzrocima pomaka postavljanja SMT za buduću proizvodnju.
Promjena položaja komponenti SMT-a obično je uzrokovana nizom malih problema u procesu, a ne jednom greškom stroja. Najčešći uzroci uključuju slabu podršku PCB-a, istrošenu mlaznicu, nestabilan vakuum, pogrešku hvatanja ulagača, pogrešne podatke o viziji, neravnomjernu pastu za lemljenje, pretjerani pritisak postavljanja i neravnotežu vlaženja reflowom.
Inženjeri bi prvo trebali odlučiti hoće li se promjena ponavljati ili nasumično, zatim usporediti podatke inspekcije prije i nakon reflowa. To pomaže odvojiti pogrešku postavljanja od pomicanja lemljenja. Stabilna proizvodnja ovisi o točnim postavkama stroja, čistom rukovanju materijalom, kontroliranom ispisu paste za lemljenje i redovitom održavanju.
ICT podržava proizvođače elektronike s profesionalnim sveobuhvatnim SMT rješenjem, uključujući SMT planiranje linije, podršku za proces odabira i postavljanja, reflow lemljenje, inspekciju, obuku i smjernice za rješavanje problema. Za tvornice koje žele smanjiti grešku u postavljanju i poboljšati stabilnost proizvodnje, potpuni prikaz procesa često je vrjedniji od podešavanja samo jednog parametra stroja.
Glavni uzrok je obično nestabilna kontrola procesa postavljanja. To može uključivati lošu podršku PCB-a, neispravan položaj podizača, istrošenu mlaznicu, slab vakuum, pogrešne podatke o vidu ili neravnomjernu pastu za lemljenje. Ako se pomak ponavlja u istom smjeru, inženjeri bi trebali provjeriti programske koordinate, fiducijalno prepoznavanje i podatke biblioteke komponenti. Ako je pomak nasumičan, vjerojatnije je da je uzrok stanje mlaznice, stabilnost dodavača, vibracija daske ili sila lijepljenja paste.
Najbolja metoda je pregledati ploču prije i nakon pretapanja. Ako je komponenta već izvan centra prije reflowa, problem je povezan s postavljanjem, podizanjem, vidom, ulagačem ili podrškom ploče. Ako je komponenta centrirana prije reflowa, ali je pomaknuta nakon reflowa, vjerojatnije je da je problem volumen paste za lemljenje, dizajn podloge, toplinski profil ili neravnoteža vlaženja. SPI i pre-reflow AOI vrlo su korisni za ovu usporedbu.
Da, pasta za lemljenje može uzrokovati ili pogoršati neusklađenost komponenti. Ako je volumen paste neravnomjeran, komponenta može sjediti pod kutom ili se pomicati tijekom pretapanja. Ako je sila lijepljenja paste preslaba, komponenta se može pomaknuti tijekom prijenosa ploče ili vibracija prije reflowa. Skladištenje paste, otvoreno vrijeme, čišćenje šablone, pritisak ispisa i dizajn otvora trebaju se provjeriti kada se pomak postavljanja pojavi zajedno s greškom lema.
Kada se mijenja samo jedna vrsta komponente, glavni uzrok često je povezan s tim određenim paketom. Mlaznica možda neće odgovarati tijelu komponente, džep za uvlačenje može dopuštati pomicanje, knjižnica za vid može imati netočne podatke o veličini ili dizajn podloge može stvoriti neravnomjerno vlaženje lema. Inženjeri bi trebali provjeriti crtež komponenti, biblioteku paketa, poziciju podizanja, vrstu mlaznice, stanje dodavača i depozit paste za to točno mjesto.
Tvornica može smanjiti pomak postavljanja SMT-a izgradnjom stabilne kontrolne rutine. To uključuje provjeru istrošenosti mlaznica, čišćenje vakuumske staze, kalibriranje dodavača, provjeru knjižnice vida, poboljšanje PCB podrške, praćenje SPI podataka i usporedbu AOI prije reflowa s defektom nakon reflowa. Za proizvodnju velike količine, timovi bi trebali bilježiti obrasce smjena prema položaju komponente, broju dodavača, broju mlaznica i proizvodnoj seriji. To čini rješavanje problema bržim i sprječava ponavljanje kvarova.
Pomak komponente tijekom postavljanja SMT je praktično upozorenje procesa. Inženjerima govori da jedan dio lanca plasmana više nije dovoljno stabilan za potrebe proizvoda. Uzrok može proizaći iz točnosti stroja, prezentacije materijala, ponašanja paste za lemljenje, potpore ploče ili ravnoteže reflowa.
Tvornice koje sustavno rješavaju problem mogu smanjiti preradu, zaštititi troškove materijala i poboljšati dugoročnu pouzdanost proizvoda. Ako se proizvodni tim suočava s ponovljenim pomakom postavljanja SMT ili neobjašnjivim pomicanjem komponenti, ICT može pomoći u pregledu cijelog procesa linije SMT i pružiti praktičnu podršku na jednom mjestu od opreme do optimizacije procesa.
