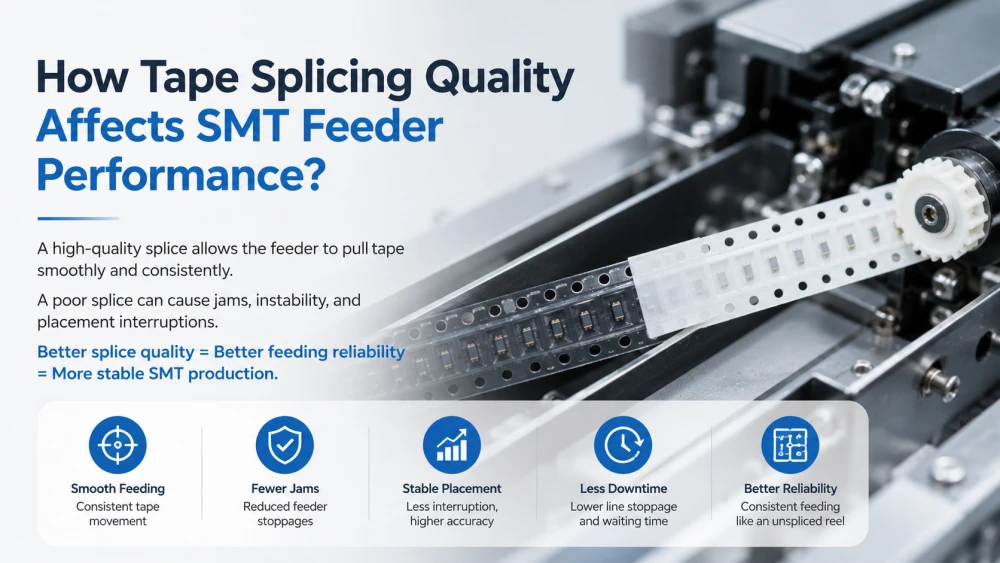

Kvaliteta spajanja trake ima izravan učinak na izvedbu SMT dodavača jer ulagač mora vući spojenu traku glatko, dosljedno i bez prekida. Ako je spoj pogrešno poravnat, predebeo, preslab ili kontaminiran, ulagač se može zaglaviti, izgubiti stabilnost ili uzrokovati prekid postavljanja. U mnogim SMT linijama pravi problem nije samo u tome što se kolut istroši. Dublji problem je može li spojnica proći kroz ulagač čisto i nastaviti opskrbljivati komponente s istom pouzdanošću kao i nespojeni kolut.
Razumijevanje načina na koji spajanje trake utječe na performanse dodavača pomaže tvornicama u smanjenju skrivenih zastoja, sprječavanju ponavljajućih alarma dodavača i poboljšava ukupnu stabilnost linije. Slab ili nekonzistentan spoj možda neće otkazati odmah na stanici za spajanje, ali svejedno može stvoriti kasniji problem sa spojem SMT dovodnog spoja kada se traka počne kretati kroz dovodni put.
Ovaj članak objašnjava zašto je kvaliteta spoja važna, koji nedostaci spoja najčešće utječu na dodavače, kako dijagnosticirati probleme s uvlačenjem i kako poboljšati pouzdanost uvlačenja trake komponenti u stvarnoj proizvodnji.
Sadržaj
SMT dodavač dizajniran je za pomicanje nosive trake u malim, kontroliranim koracima kako bi stroj za postavljanje mogao odabrati komponente na ispravnom položaju. To znači da ulagač očekuje da traka ostane ravna, ravnomjerno vođena i mehanički stabilna. Svaka promjena u debljini trake, obliku ruba, poravnanju ili stanju površine može utjecati na način na koji dodavač pomiče materijal.
Kada je spoj dobro napravljen, hranilica bi trebala jedva primijetiti prijelaz između kolutova. Kada je spoj loš, dodavač može iznenada naići na dodatni otpor, izgubiti točnost koraka ili se potpuno zaustaviti. Zbog toga kvaliteta spoja nije sporedan detalj. To je dio radnog stanja hranilice.
Ulagač pomiče traku kroz uski mehanički put. Ako je spoj predebeo ili neravan, traka se možda neće pomicati s istim otporom kao ostatak koluta. Ako spoj nije poravnat, traka se može pomaknuti u stranu ili zapeti unutar vodilice.
Stabilnost hranilice ovisi o predvidljivosti. Što su konzistentniji oblik trake i geometrija spoja, to će kretanje dodavača biti stabilnije. U praktičnom smislu, to znači da dobar spoj pomaže u zaštiti opskrbe komponenti i kontinuiteta postavljanja.
Hranilica ne radi izolirano. Podržava stroj za odabir i postavljanje predstavljanjem svake komponente na ispravnoj lokaciji za preuzimanje. Ako se traka neravnomjerno pomakne naprijed zbog lošeg spoja, glava za postavljanje može uzeti iz pogrešnog džepa ili u potpunosti promašiti komponentu.
Zbog toga kvaliteta spajanja ne utječe samo na dodavač. To također utječe na stroj koji slijedi. Pouzdan spoj podržava stabilnu prezentaciju komponenti, što pomaže sustavu postavljanja da održi svoj ritam ciklusa.
Neki nedostaci spoja uzrokuju trenutno zaglavljivanje. Drugi stvaraju spore, opetovane probleme koje je teže primijetiti na početku. Ulagač može i dalje raditi, ali uz više alarma, više oklijevanja ili više pažnje operatera.
Ovi skriveni prekidi često su skuplji od očitih zaustavljanja jer se nakupljaju kroz mnoge valjke i smjene. Tvornica može izgubiti značajno vrijeme ako se isti mali problem sa spojem ponavlja cijeli tjedan.

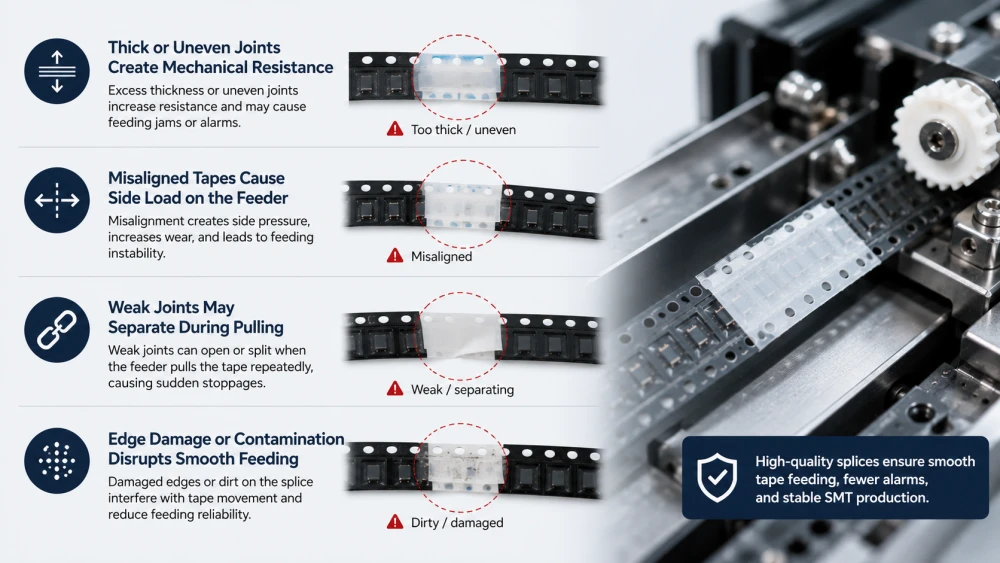

Postoji nekoliko načina na koje spoj može utjecati na ponašanje dodavača. Najčešći su varijacije debljine, neusklađenost, slaba čvrstoća spoja, oštećenje rubova i onečišćenje. Svaki od njih drugačije utječe na putanju trake, ali svi smanjuju pouzdanost uvlačenja.
Prije promjene ulagača ili okrivljavanja stroja za postavljanje, vrijedi provjeriti je li sam spoj uzrokovao problem. Mnogi zastoji linije počinju na spoju trake, a ne unutar dodavača.
Spoj koji je predebeo možda neće glatko proći kroz put dodavanja. Čak i malo povećanje debljine može stvoriti otpor ako je tolerancija dodavača mala ili je put trake uzak.
Neravni spojevi također predstavljaju problem jer se traka može lagano podići dok se pomiče prema naprijed. To može uzrokovati kratku stanku, alarm ili malo pogrešno uvlačenje koje postaje vidljivo samo tijekom rada.
Ako stara i nova traka nisu poravnate na istoj središnjoj liniji, ulagač može primiti bočni pritisak dok spoj prolazi. Ovo bočno opterećenje može povećati trošenje, stvoriti nepravilno kretanje ili izazvati nestabilnost dodavanja.
Neusklađenost je jedan od problema koje je najlakše spriječiti i jedan je od najštetnijih ako se zanemari. Spoj može izgledati prihvatljivo na radnom stolu, ali se još uvijek loše ponašati u dodavaču.
Neki spojevi izdrže tijekom ručnog pregleda, ali pokažu nakon što ulagač počne opetovano povlačiti traku. Slab zglob može se otvoriti, podići ili rascijepiti tijekom kretanja, uzrokujući iznenadni zastoj.
Kada se to dogodi, problem se često bilježi kao neuspjeh dodavača, ali pravi uzrok je čvrstoća spoja. Zbog toga bi tvornice trebale tretirati kvalitetu spojeva kao dio pouzdanosti dodavača, a ne samo kao zadatak pripreme materijala.
Za opširnije objašnjenje stroja i postupka spajanja pogledajte ovaj vodič o osnovama rada SMT spajanja kotura.
Problemi sa spojem SMT dovodnika obično se pojavljuju kada oblik spoja, čvrstoća ili orijentacija nisu kompatibilni s dizajnom dovodnika. Ulagač može reagirati otporom, preskakanjem, zaglavljivanjem ili nepravilnim kretanjem trake.
Iako simptomi mogu izgledati slično, uzrok može biti sasvim drugačiji. Zato otklanjanje kvarova treba započeti od samog spoja, zatim prijeći na dovod i put materijala.
Zastoj na mjestu spajanja obično znači da je spoj previše glomazan, previše neravan ili previše krut za put dodavanja. Također se može dogoditi kada spoj prelazi predviđenu širinu trake ili kada materijal za spajanje nije ispravno nanesen.
U ovoj situaciji, vrpca se može zaustaviti odmah nakon ulaska u ulagač ili se može pomaknuti samo dio puta prije nego što se pojavi alarm. Ponovljena zaglavljivanja na istoj točki snažan su znak da treba obratiti pažnju na geometriju spoja.
Ponekad se hranilica ne zaustavi u potpunosti. Umjesto toga, napreduje neravnomjerno ili gubi jedan korak u blizini spoja. To može biti teže otkriti jer linija može nastaviti raditi kratko vrijeme.
Isprekidano hranjenje je opasno jer može stvoriti pogreške u postavljanju bez očitih alarmnih uvjeta. Ako spoj ne napreduje jednako glatko kao osnovna traka, ulagač možda neće postaviti džep komponente na ispravan položaj.
Spoj može isprva proći kroz ulagač, a kasnije pokvariti nakon opetovanog povlačenja. To je često znak da je spoj slab, da je preklapanje nedovoljno ili da materijal za spajanje nije bio kompatibilan s nosećom trakom.
Odgođenim odvajanjem posebno je teško upravljati jer se spoj u početku čini prihvatljivim. Tvornice bi stoga trebale testirati stabilnost spojeva pod stvarnim kretanjem dodavača, a ne samo vizualnim pregledom.

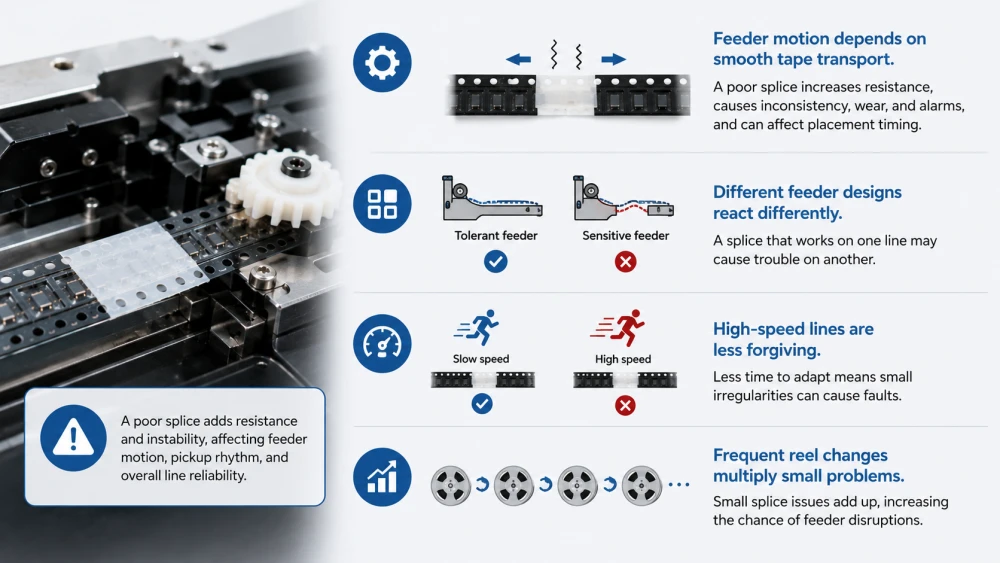

Performanse dodavača mijenjaju se nakon lošeg spajanja jer kretanje dodavača ovisi o glatkom transportu trake. Ako spoj dodaje otpor ili nestabilnost, ulagač će možda trebati dodatnu silu da pomakne traku. Ta dodatna sila može stvoriti nedosljednost, habanje ili alarmne uvjete.
Nakon što putanja trake postane nestabilna, ulagač također može utjecati na ritam preuzimanja stroja za postavljanje. Drugim riječima, problem sa spajanjem može se proširiti s rukovanja materijalom na tajming stroja.
Ne reagira svaka hranilica na isti način. Neke hranilice mogu tolerirati male varijacije, dok su druge osjetljivije na oblik spoja ili krutost trake. Zbog toga spoj koji radi na jednoj strojnoj liniji može stvoriti probleme na drugoj.
Tvornice ne bi trebale pretpostaviti da je trakasti spoj univerzalno prihvatljiv samo zato što je prošao jedan test. Važni su stvarni model ulagača i putanja trake.
Pri većim brzinama linije, dodavač ima manje vremena za prilagodbu nepravilnostima trake. Spoj koji bi prošao nezapaženo u sporijem procesu može uzrokovati grešku u brzoj liniji.
To je jedan od razloga zašto se tvornice s velikom količinom često kreću prema kontroliranijim metodama spajanja. Stabilan spoj postaje sve važniji kako se povećava brzina proizvodnje.
Čak i mali problem sa spajanjem postaje ozbiljniji ako se dogodi više puta dnevno. Ako linija više puta mijenja kolute, povećava se ukupan broj prilika za prekid feedera.
Zato poboljšanje kvalitete spoja može imati mnogo veći učinak nego što sugerira njegova veličina. Prednost se spaja sa svakom promjenom koluta.
Dobar postupak dijagnoze počinje odvajanjem problema sa spojem od problema s ulagačem. Isti se simptomi mogu pojaviti u oba slučaja, tako da je prvi zadatak utvrditi dolazi li problem nakon spoja ili ostaje u ulagaču.
Prilikom rješavanja problema, cilj je brzo pronaći glavni uzrok bez nepotrebne zamjene dijelova ili ometanja stabilne proizvodnje više nego što je potrebno.
Ako dodavač radi dobro dok spoj ne uđe u putanju, spoj je prvo mjesto koje treba pregledati. Potražite varijaciju debljine, podizanje rubova, neusklađenost ili vidljiva oštećenja.
Ako se ulagač također zaglavi s poznatom dobrom nespojenom vrpcom, onda sam ulagač može pridonijeti problemu. Zato je kontrolirana usporedba toliko korisna.
Prije nego okrivite hranilicu, pažljivo pregledajte oba kraja trake. Provjerite je li traka čisto izrezana, ispravno poravnata i spojena odgovarajućim materijalom. Provjerite jesu li rubovi trake ravni i je li preklapanje dosljedno.
Također provjerite je li položaj džepa komponente i dalje ispravan nakon spajanja. Traka može izgledati sigurno, ali i dalje imati pogrešnu geometriju uvlačenja.
Ako je moguće, testirajte istu traku i spoj na drugom dodavaču iste vrste. Ako problem nestane, izvorni ulagač možda ima problem sa stanjem. Ako problem ostane sa spojem, spoj je vjerojatno izvor.
Ova usporedba jedan je od najjednostavnijih načina za odvajanje problema spajanja SMT dovoda od problema održavanja dovoda.
Za srodni prikaz utjecaja zastoja pogledajte ovaj članak o tome kako spajanje podržava kontinuirani rad linije.

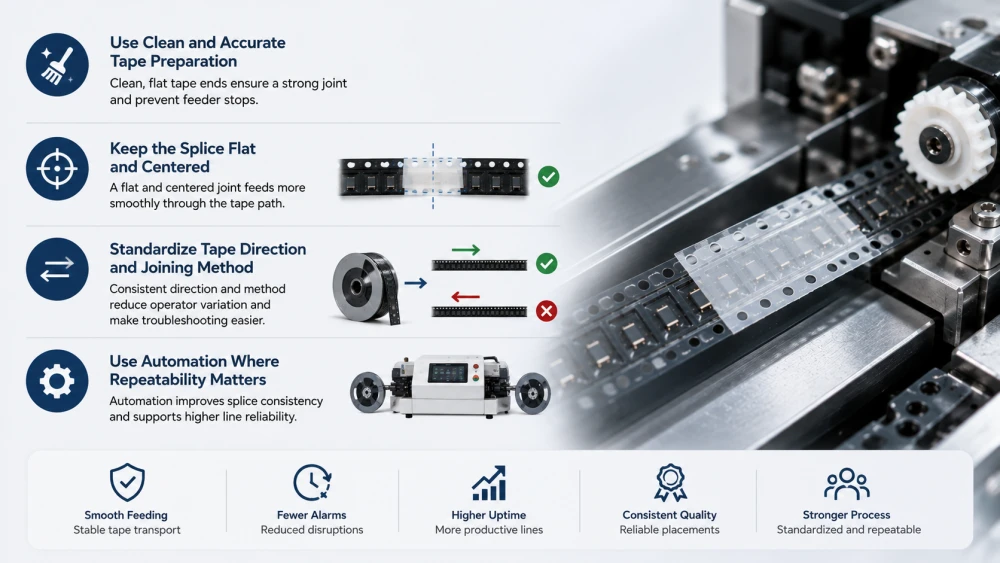

Poboljšanje pouzdanosti uvlačenja vrpce komponenti zahtijeva više od upotrebe boljeg ulagača. Važni su postupak spajanja, postavljanje stroja, metoda operatera i rutina održavanja.
Najjači rezultati obično dolaze standardizacijom cjelokupnog procesa promjene namotaja umjesto pokušaja rješavanja jednog po jednog simptoma.
Krajevi trake trebaju biti čisti, ravni i bez nečistoća prije spajanja. Prašina, ostaci ljepila ili oštećeni rubovi mogu oslabiti spoj ili promijeniti njegovu debljinu.
Operateri bi trebali pažljivo pripremiti traku umjesto da žure s dovršetkom spajanja. Nekoliko dodatnih sekundi u fazi pripreme može spriječiti kasnije zaustavljanje hranilice.
Spoj bi trebao ostati što je moguće ravniji i trebao bi biti poravnat sa središnjom linijom dodavača. Centrirani i ravni spoj prolazi kroz putanju predvidljivije od uzdignutog ili nakošenog.
U praksi to znači obratiti pozornost i na vizualni spoj i na mehanički put kojim mora proći. Spoj koji dobro izgleda nije dovoljan ako se ne uvlači glatko.
Pogrešan smjer trake i nekonzistentne metode spajanja uobičajeni su izvori nestabilnosti dodavača. Tvornica bi trebala definirati jednu odobrenu provjeru smjera i jednu odobrenu metodu spajanja za svaku vrstu trake ili obitelj strojeva.
Ovo smanjuje varijacije operatera i olakšava rješavanje problema kada se problem pojavi. Ako je proces dosljedan, lakše je identificirati obrazac kvara.
Za tvornice s čestim izmjenama valjaka ili strogim ciljevima radnog vremena, automatizacija može poboljšati ponovljivost. Automatski stroj za spajanje pomaže kontrolirati pozicioniranje trake i formiranje spojeva dosljednije od ručnog rukovanja.
Prilikom odabira opreme, neki timovi procjenjuju inteligentni SMT sustav spajanja trake kao dio šireg plana pouzdanosti proizvodnje.
Čak i savršeni spoj može pokvariti ako je ulazni put prljav, istrošen ili krivo podešen. Održavanje hranilice stoga je dio iste slike pouzdanosti.
Što je hranilica čišća i stabilnija, to će biti tolerantnija na normalne proizvodne varijacije. To čini cijelu liniju lakšom za upravljanje.
Prašina, ljepilo i istrošene površine vodilica mogu pogoršati probleme povezane sa spajanjem. Ulagač s ostacima ili oštećenjem može pretvoriti granični spoj u zastoj.
Redovito čišćenje i pregled pomažu da putanja trake bude predvidljiva. Ovo je posebno važno na linijama koje rade u dugim smjenama ili velikim količinama komponenti.
Ako isti ulagač nastavlja pokazivati probleme povezane sa spajanjem, dok drugi ne, potrebno je ispitati stanje ulagača. Problem može biti unutar putanje trake, a ne u metodi spajanja.
Bilježenje koji ulagač zakaže, kada zakaže i s kojom vrstom trake pomaže u razlikovanju problema u procesu i istrošenosti opreme.
Provođenje poznatog dobrog spoja kroz ulagač može brzo pokazati radi li ulagač normalno. Ako se vrpca za koju se zna da je dobra i dalje zaglavljuje, ulagač vjerojatno treba obratiti pozornost.
Ovaj jednostavan test sprječava nepotrebne promjene u procesu spajanja kada je dodavač zapravo dio koji treba ispraviti.

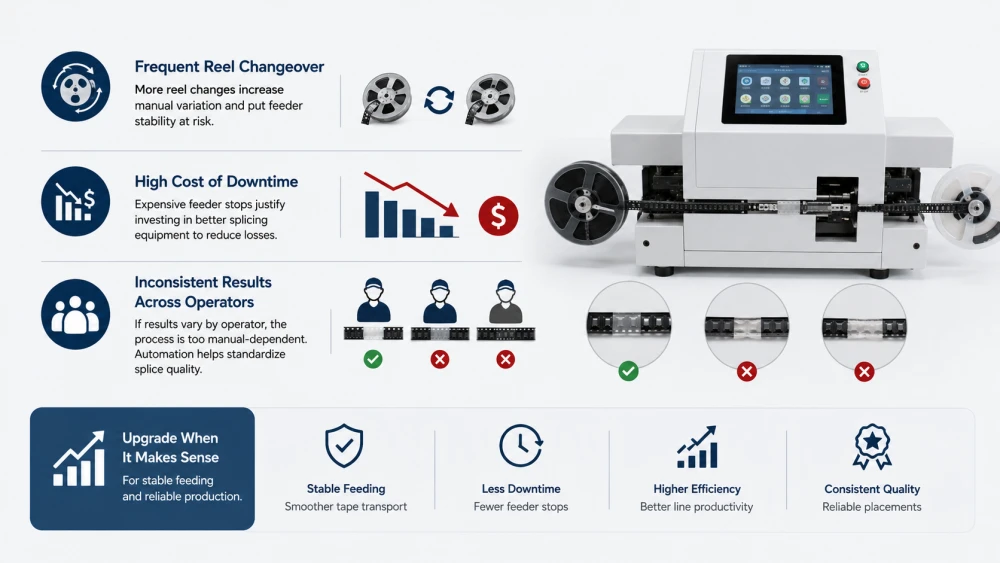

Neke tvornice mogu riješiti probleme sa spajanjem uz bolju obuku ili jasnije upute za rad. Drugima je potrebno naprednije rješenje za spajanje jer je ručna varijacija previsoka ili je vod preosjetljiv na pogreške pri prebacivanju.
Pravo vrijeme za nadogradnju je kada se isti problemi stalno vraćaju čak i nakon što su osnove ispravljene.
Ako ista tvornica više puta mijenja kolute tijekom svake smjene, ručnu varijaciju postaje teže kontrolirati. Možda će biti potreban dosljedniji postupak za zaštitu stabilnosti hranilice.
Kada su graničnici dodavača skupi, lakše je opravdati troškove bolje opreme za spajanje. Cilj je smanjiti ponovljene gubitke, a ne samo učiniti stanicu za spajanje praktičnijom.
Ako se kvaliteta spajanja mijenja od jednog operatera do drugog, proces previše ovisi o ručnoj vještini. Automatizacija može pomoći normalizirati rezultat i smanjiti varijacije povezane s dodavačem.
Za kontekst odabira, članak o tome kako odabrati odgovarajući stroj za SMT spajanje korisna je referenca za proizvodne timove koji uspoređuju opcije.
Kvaliteta spajanja trake ima izravan učinak na performanse SMT dodavača jer dodavač ovisi o glatkom, ravnom i stabilnom kretanju trake. Spoj koji je predebeo, slab, neusklađen ili kontaminiran može uzrokovati zaglavljivanje, gubitak koraka ili nestabilnost dodavanja. U teškim slučajevima može zaustaviti hranilicu i prekinuti proces postavljanja.
Kako bi se poboljšala pouzdanost, tvornice bi trebale standardizirati pripremu trake, potvrditi smjer trake, držati spoj ravnim i centriranim, pregledati stanje dodavača i testirati spoj u stvarnim proizvodnim uvjetima. Kada proces ostaje nedosljedan, oprema za automatsko spajanje može poboljšati ponovljivost i smanjiti varijacije operatera.
Pravi cilj nije samo spojiti dva koluta. Pravi cilj je održati pouzdanost uvlačenja trake komponenti preko cijele linije tako da ulagač, stroj za postavljanje i raspored proizvodnje mogu ostati stabilni. Za širi kontekst promjene materijala pogledajte SMT stroj za spajanje i vodič za promjenu materijala.
Spajanje trake utječe na izvedbu dodavača mijenjajući koliko se glatko nosiva traka kreće kroz putanju dodavača. Ako je spoj pogrešno poravnat, predebeo, slab ili prljav, može stvoriti otpor, zaglavljivanje ili nestabilno hranjenje. Dobar spoj trebao bi se kretati kroz ulagač s minimalnom razlikom od ostatka trake.
Problem SMT dovodnog spojnog spoja obično je uzrokovan neusklađenošću, slabom čvrstoćom spoja, prekomjernom debljinom spoja, oštećenjem trake ili onečišćenjem na površini trake. Stanje hranilice također može pogoršati problem. Najbolja metoda za rješavanje problema je pregledati spoj, testirati isti spoj u drugom dodavaču i usporediti rezultate s poznatom dobrom trakom.
Spoj se može u početku normalno hraniti, a kasnije pokvariti ako je spoj slab ili samo malo predebeo za put dodavanja. Traka se može držati tijekom prvih nekoliko pokreta, a zatim se odvojiti ili zaglaviti pri opetovanom povlačenju. Zbog toga valjanost spajanja treba uključivati stvarno kretanje dodavača, a ne samo vizualni pregled na stanici za spajanje.
Pouzdanost dodavanja vrpce komponenti poboljšava se kada je spoj čist, ravan, centriran i napravljen dosljednom metodom. Tvornice bi također trebale provjeravati smjer trake, održavati dodavače, standardizirati radne upute operatera i testirati spajanje kroz stvarni dodavač. Automatizacija može pomoći kada je ručna varijacija još uvijek prevelika.
Trebali biste razmisliti o opremi za automatsko spajanje kada su izmjene koluta česte, zastoji povezani s ulagačem su skupi ili se kvaliteta spajanja previše razlikuje od operatera do operatera. Automatska oprema poboljšava ponovljivost i može pomoći u smanjenju skrivenih zastoja uzrokovanih lošim spajanjem. Posebno je koristan u SMT proizvodnji velikih količina ili u više smjena.
