Da, SMT strojevi za spajanje mogu podržati različite širine trake, ali ne podržavaju svi strojevi isti raspon ili to rade jednako dobro. Kompatibilnost širine trake ovisi o strukturi pozicioniranja stroja, metodi poravnanja, sučelju dodavača i stabilnosti samog spoja. Ako je stroj dizajniran za samo jedan uski raspon traka, može dobro raditi u ograničenom procesu, ali ne podržava šire proizvodne potrebe.
Za tvornice koje rade s mnogim vrstama komponenti, prije kupnje opreme važno je razumjeti Stroj koji odgovara samo dijelu vašeg raspona materijala može uzrokovati kašnjenja prijelaza, probleme s dodavačem i nepotreban ručni rad. Nasuprot tome, stroj sa širim nosačem trake može stati na više pozicija ulagača, više vrsta komponenti i više proizvodnih scenarija. kompatibilnost trake SMT stroja za spajanje .
Ovaj vodič objašnjava kako različite širine trake utječu na spajanje, što znači kompatibilnost u praksi i kako odlučiti može li stroj podržavati materijale koji se koriste na vašoj liniji. Također pokazuje kako izbor širine trake može utjecati na stabilnost dodavača i nizvodne performanse u fazi odabiranja i postavljanja stroja .
Kratak odgovor je da, SMT stroj za spajanje može podržavati različite širine trake. Korisniji odgovor je da može podržavati samo one širine koje odgovaraju njegovom fizičkom dizajnu i metodi rada. Podrška širine nije neograničena. Svaki stroj za spajanje ima raspon kompatibilnosti, a stroj treba uskladiti s veličinama koluta koji se koriste u stvarnoj proizvodnji.
Neki su strojevi napravljeni za uobičajene uske trake. Drugi podržavaju širi raspon i dizajnirani su za upravljanje fleksibilnijim proizvodnim linijama. Ako vaša tvornica obrađuje mnogo obitelji komponenti, podrška za širinu trake trebala bi biti jedna od prvih stvari koje se provjeravaju tijekom procjene opreme.
Mnogi kupci gledaju samo maksimalnu širinu navedenu u brošuri. Taj broj je važan, ali ne govori cijelu priču. Stroj može navesti podršku za višestruke širine trake, ali ipak radi bolje na određenim širinama od drugih. Pravi test je može li uredno spojiti trake, točno ih poravnati i omogućiti dodavaču da ih nakon toga glatko pomiče.
Drugim riječima, potpora širine ne odnosi se samo na fizičko postavljanje trake. Također se radi o tome može li stroj proizvesti stabilan spoj koji preživljava stvarne uvjete proizvodnje.
Uske trake obično su osjetljivije na poravnanje i kvalitetu spojeva. Šire trake može biti lakše držati na mjestu, ali mogu stvoriti veću površinu, veću krutost ili veći pritisak na točki spajanja. Zbog toga stroj mora odgovarati ponašanju trake, a ne samo broju širine trake.
To je razlog zašto stroj koji vrlo dobro rukuje jednom širinom trake može trebati drugačija pomagala ili postavke za drugu širinu. Dobra kompatibilnost znači da stroj ostaje pouzdan u svim širinama koje su najvažnije u vašem proizvodnom tijeku.

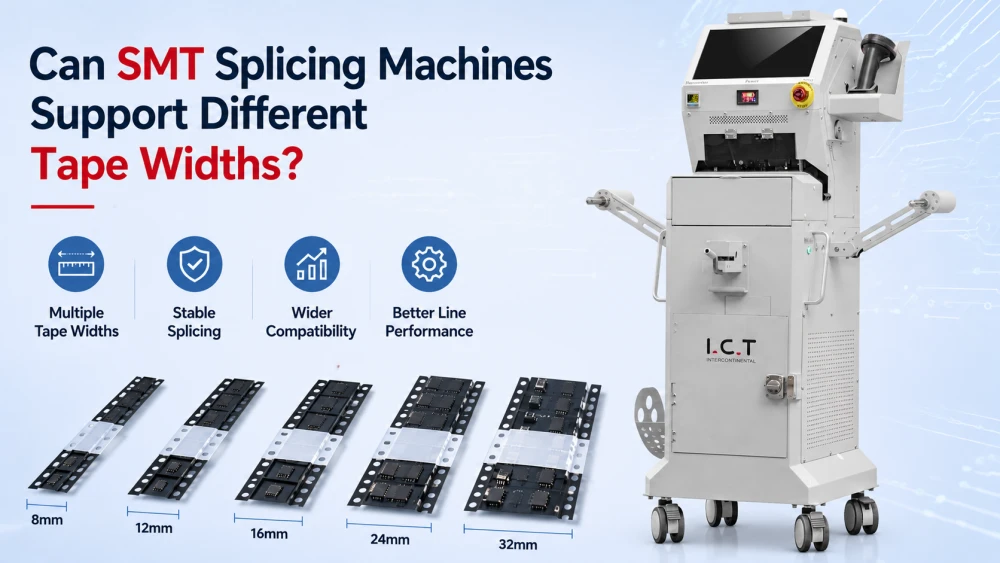

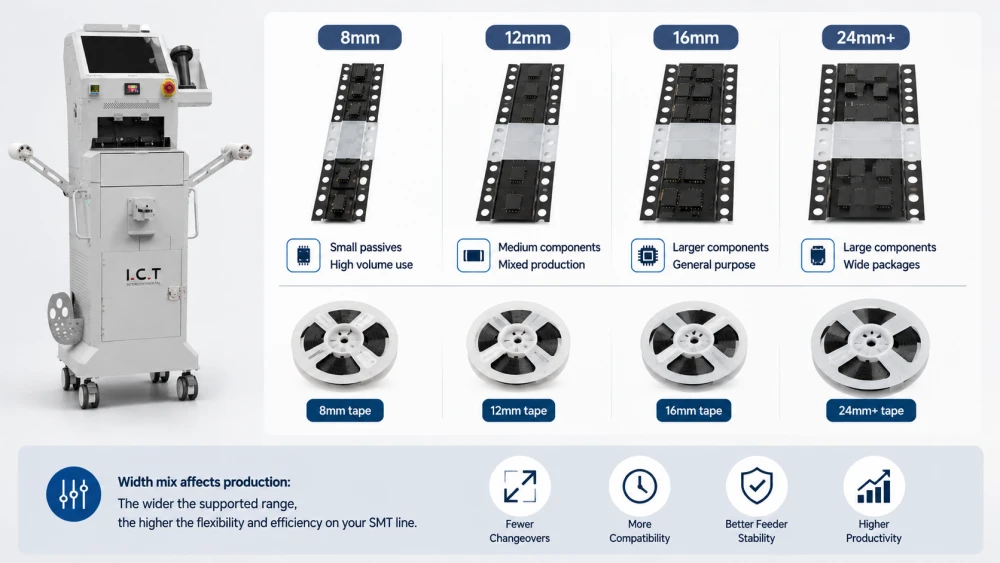

Da biste ispravno procijenili kompatibilnost, morate znati koje su širine zapravo uobičajene u SMT proizvodnji. Većina tvornica ne koristi samo jednu širinu trake. Koriste nekoliko širina u različitim vrstama komponenti, položajima ulagača i obiteljima proizvoda.
Zato pregled potpore za širinu trake stvarne komponente treba započeti popisom materijala, a ne brošurom stroja. Nakon što saznate svoje uobičajene širine, možete ih usporediti s dometom stroja i ponašanjem dodavača.
8 mm jedna je od najčešće korištenih širina u SMT jer su mnoge male pasivne komponente pakirane u usku nosivu traku. Ova se širina često pojavljuje na konopcima velike količine i može biti jedan od najčešće mijenjanih kolutova u proizvodnji.
Ako vaša tvornica koristi mnoge kolute od 8 mm, stroj za spajanje trebao bi podržavati stabilno poravnanje na ovoj uskoj širini. Mala odstupanja ovdje mogu biti važnija jer je traka kompaktna, a džepovi su bliže jedan drugome.
Trake od 12 mm i 16 mm uobičajene su za komponente srednje veličine i zahtjeve mješovite proizvodnje. Ove se širine često koriste tamo gdje je paket komponenti veći od jednostavnog pasivnog dijela, ali još uvijek nije dovoljno velik da zahtijeva široku nosivu traku.
Ove širine mogu u nekim situacijama biti prihvatljivije od 8 mm, ali svejedno zahtijevaju precizno spajanje. Ako je spoj pomaknut ili neravnomjeran, pomicanje dodavača i dalje može postati nestabilno.
Šire trake obično se koriste za veće komponente ili formate pakiranja kojima je potrebno više prostora. Prednost je u tome što se trakom može fizički lakše rukovati, ali za spajanje će možda trebati stroj s jačom potporom ili boljom kontrolom poravnanja.
Šire trake također mogu uvesti veću krutost u blizini spoja. To znači da stroj ne samo da bi trebao držati traku, već i držati spoj dovoljno ravnim da čisto prođe kroz put dodavanja.
Ako vaša linija koristi samo jednu ili dvije širine, lakše je definirati kompatibilnost. Ako koristite mnogo širina, stroj za spajanje mora podržavati širi raspon bez prisiljavanja operatera da prečesto prilagođava postavke. U toj situaciji fleksibilnost širine postaje dio produktivnosti, a ne samo dio specifikacije opreme.
Za dublje objašnjenje strukture stroja i radne logike, također možete pročitati kako radi SMT stroj za spajanje.
Kompatibilnost stroja za SMT spajanje ovisi o više od oznake širine trake. Nekoliko značajki dizajna određuje može li se traka uspješno držati, poravnati, spojiti i ulagati. Ako je bilo koji od ovih dijelova loše usklađen, stroj bi mogao imati problema čak i ako je širina trake tehnički unutar navedenog raspona.
Stroj mora postaviti stare i nove trake u isti položaj. Ako je pozicioniranje isključeno, spoj može biti pod kutom ili pomaknut. Ovo je posebno važno za uske trake, gdje čak i mala neusklađenost može stvoriti probleme s ulagačem.
Dobra točnost pozicioniranja pomaže stroju da podržava širi raspon širine jer svaka traka ulazi u područje spoja na kontroliran način.
Učvršćenje drži traku tijekom spajanja. Učvršćenje dizajnirano za usku vrpcu možda neće ispravno stabilizirati širi kolut, a učvršćenje dizajnirano za širu vrpcu možda neće pravilno voditi usku vrpcu. Zbog toga je učvršćenje jedna od najvažnijih točaka fizičke kompatibilnosti.
Kada ocjenjujete strojeve, pitajte je li učvršćenje podesivo, namjensko ili za više veličina. Odgovor pomaže otkriti može li stroj podnijeti vašu stvarnu proizvodnu kombinaciju.
Način spajanja je također važan. Neke metode bolje održavaju traku ravnom, dok druge mogu povećati debljinu ili krutost. Ako metoda stvara glomazan spoj, to može biti prihvatljivo na jednoj širini trake, ali problematično na drugoj.
Kompatibilnost je najveća kada metoda spajanja održava spoj ravnim i stabilnim u čitavom rasponu širina koji se koristi u proizvodnji.
Spajanje je uspješno samo ako čisto prolazi kroz ulagač. To znači da je i sučelje feedera dio kompatibilnosti širine. Ako stroj spoji traku, ali dodavač ne može glatko prihvatiti rezultirajući spoj, tvrdnja o kompatibilnosti je nepotpuna.
Zbog toga podršku širine uvijek treba pregledati zajedno s ponašanjem dodavača, posebno kada proizvodna linija koristi sustav brzog postavljanja.

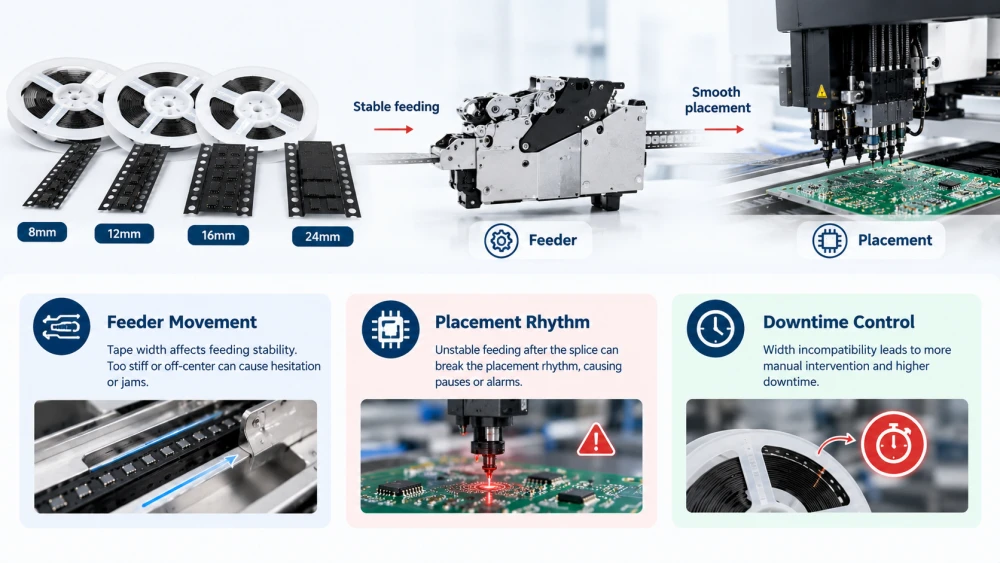

Širina trake ima izravan utjecaj na ponašanje hranilice. Uske trake mogu biti osjetljivije na poravnanje, dok šire trake mogu stvoriti veći fizički otpor na mjestu spajanja. U oba slučaja, hranilica očekuje predvidljivo kretanje i stabilnu geometriju zgloba.
Zbog toga kompatibilnost širine trake nije samo pitanje spajanja. To je također pitanje stabilnosti proizvodnje koje utječe na cijelu liniju od dodavača do glave za postavljanje.
Ulagač pomiče traku kontroliranim pokretom. Ako je spoj previše krut za širinu koja se koristi, dodavač bi mogao oklijevati ili stvoriti mali zastoj. Ako je spoj izvan središta, traka može lutati po putanji.
Ovi se problemi često pojavljuju nakon što je spajanje završeno, zbog čega se stroj mora testirati u stvarnim uvjetima hranjenja. Za povezano ponašanje dodavača pogledajte ovaj članak o kvaliteti spajanja i pouzdanosti dodavača.
Stroj za odabir i postavljanje ovisi o ulagaču kako bi na vrijeme predstavio komponente. Ako širina trake stvara nestabilno uvlačenje nakon spajanja, ritam postavljanja može se pokvariti. Rezultat može biti pauza, alarm ili smanjena propusnost.
Dakle, kada pitate podržava li stroj za spajanje različite širine trake, praktično pitanje je podržava li doista stabilno postavljanje nakon spajanja.
Neusklađenost širine može uzrokovati ponovljenu ručnu intervenciju. Ako operateri moraju resetirati ulagač, ponovno spojiti vrpcu ili se oporaviti od zaglavljivanja, vrijeme prekida rada brzo se povećava. Ovo je posebno bolno na linijama s čestim izmjenama koluta.
Za širi pogled na učinak neprekidnog rada pročitajte ovaj članak o tome kako spajanje podržava kontinuirani rad linije.
Najbolji način da provjerite kompatibilnost je da usporedite stroj sa širinama koje stvarno koristite, a zatim testirate rezultat u kontekstu stvarne proizvodnje. Tvrdnje u brošuri su korisne, ali testiranje proizvodnje daje pravi odgovor.
Dobar pregled kompatibilnosti trake za SMT stroj za spajanje trebao bi uključivati trenutne materijale, očekivane buduće materijale i vrste dodavača koji se koriste na liniji.
Navedite svaku širinu trake koja se trenutno koristi na liniji. Uključite najčešće širine, manje uobičajene širine i sve posebne širine koje se pojavljuju samo u određenim proizvodima. To vam daje realan cilj kompatibilnosti.
Bez ovog popisa, lako je kupiti stroj koji pokriva jednu čestu širinu, ali propušta važan rubni slučaj.
Koristite stvarne kolute, nosive trake i hranilice iz proizvodnje kada je to moguće. Uzorak materijala možda neće pokazati isto ponašanje kao pravi proizvodni materijal, osobito ako vaši dobavljači koriste malo drugačiju krutost trake ili kvalitetu rubova.
Testiranje pravih rola daje vam pouzdaniji odgovor o tome može li stroj pouzdano podržati vaš domet.
Nemojte zaustavljati test u trenutku kada je traka spojena. Gledajte kako se spojnica kreće kroz ulagač. Provjerite ostaje li centriran, prolazi li glatko i nastavlja li se hraniti bez alarma ili oklijevanja.
Ovaj korak je važan jer stvarna vrijednost podrške za širinu trake nije mogućnost spajanja trake. To je sposobnost održavanja kretanja materijala nakon toga.
Ako stroj treba mnogo promjena postavki između širina, konac može izgubiti vrijeme čak i ako su širine tehnički podržane. Pitajte koliko brzo operateri mogu mijenjati širine i ostaje li proces stabilan u cijelom rasponu.
Najbolji stroj je onaj koji podržava više širina bez stvaranja nepotrebne složenosti tijekom dnevne izmjene.

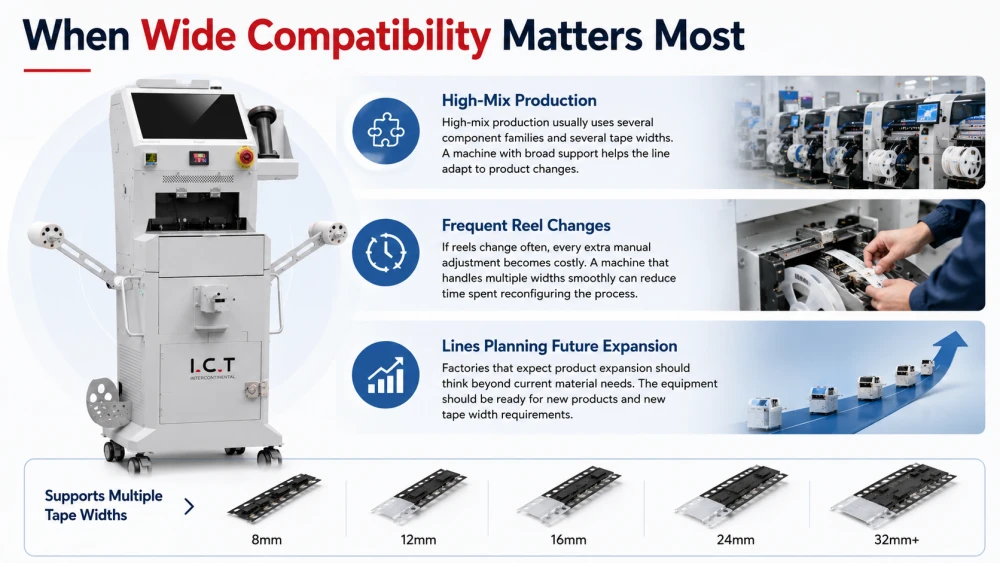

Neke tvornice trebaju kompatibilnost široke širine više od drugih. Što se više mijenja vaša proizvodna kombinacija, fleksibilni stroj za spajanje postaje vredniji. U stabilnoj liniji jednog proizvoda, uzak raspon podrške može biti dovoljan. U mješovitoj liniji proizvoda, fleksibilnost može uštedjeti vrijeme i smanjiti pogreške pri postavljanju.
Proizvodnja visoke mješavine obično koristi nekoliko obitelji komponenti i nekoliko širina trake. Stroj sa širokom potporom pomaže da se linija prilagodi promjenama proizvoda bez potrebe za posebnim alatima za svaku širinu.
Ako se koluti često mijenjaju, svako dodatno ručno podešavanje postaje skupo. Stroj koji glatko obrađuje višestruke širine može smanjiti vrijeme potrebno za ponovno konfiguriranje procesa.
Tvornice koje očekuju proširenje proizvoda trebale bi razmišljati dalje od trenutnih materijalnih potreba. Ako je vjerojatno da će novi proizvodi uvesti šire ili uže vrpce, oprema bi ih trebala moći nositi bez velikih promjena.
Za odabir opreme u tom kontekstu, ovaj vodič o tome kako odabrati SMT stroj za spajanje korisna je popratna referenca.
Mnogi kupci čine iste pogreške kada procjenjuju kompatibilnost širine trake. Ove greške se mogu izbjeći, ali se često pojavljuju kada se stroj odabere prebrzo ili bez stvarnog testiranja materijala.
Broj najveće širine nije dovoljan. Stroj može tehnički prihvatiti široku traku, ali je ne može dobro poduprijeti tijekom uvlačenja ili spajanja. Uvijek pitajte kakav je učinak stroja na određenim širinama koje zapravo koristite.
Neki strojevi izgledaju kompatibilni na stanici za spajanje, ali stvaraju probleme kasnije u dodavaču. Uvijek provjerite cijeli put od spajanja trake do pomicanja ulagača do spremnosti za postavljanje.
Testiranje samo s jednom širinom ili jednim uzorkom može sakriti probleme s kompatibilnošću. Prije konačnog odobrenja stroj treba provjeriti s višestrukim širinama i višestrukim namotajima.
Ako podržavanje višestrukih širina zahtijeva previše ručnih podešavanja, stroj možda neće biti praktičan za svakodnevnu uporabu. Kompatibilnost bi trebala smanjiti opterećenje, a ne dodati nove korake u tijek rada operatera.
Da, SMT strojevi za spajanje mogu podržati različite širine trake, ali samo unutar svog dizajna i mogućnosti procesa. Pravo pitanje nije može li stroj u teoriji spojiti dvije trake različitih širina. Pravo je pitanje može li to učiniti pouzdano, ponovljivo i bez stvaranja problema s dovodom nizvodno.
Kada procjenjujete kompatibilnost širine trake, provjerite stvarne širine koje se koriste u vašoj tvornici, testirajte stroj sa stvarnim kolutima i promatrajte kako se spoj kreće kroz ulagač. Dobar stroj trebao bi podržavati stabilno poravnanje, čisto spajanje i glatko uvlačenje po širinama koje su najvažnije.
Ako vaša proizvodna linija obrađuje mnoge obitelji komponenti, podrška široke širine može poboljšati učinkovitost prijelaza i zaštititi vrijeme neprekidnog rada. Ako vaša linija koristi uži raspon, stroj ipak treba pažljivo provjeriti kako ne bi stvarao skrivene probleme. Za širi kontekst planiranja pročitajte vodič za SMT spajanje i promjenu materijala.
Da, SMT strojevi za spajanje mogu podržavati različite širine trake ako je stroj dizajniran za taj raspon. Nije ključno samo pristaje li traka, već može li stroj glatko poravnati, spojiti i uvući traku. Prije kupnje uvijek provjerite stvarni raspon širine i testirajte svoje stvarne kolute.
Najčešće širine SMT trake su 8 mm, 12 mm, 16 mm i 24 mm. Neke linije također koriste šire posebne formate za veće komponente. Točna mješavina ovisi o obitelji proizvoda, postavljanju hranilice i obujmu proizvodnje. Vaš bi stroj trebao odgovarati širinama koje se najčešće koriste na vašoj liniji.
Da, širina trake može utjecati na performanse dodavača nakon spajanja. Uske trake mogu biti osjetljivije na poravnanje, dok šire trake mogu stvoriti veću krutost ili otpor na spoju. Spoj mora ostati ravan i centriran kako bi ga ulagač mogao pomicati bez zaglavljivanja ili gubitka položaja.
Provjerite svoju trenutnu zalihu širine trake, potvrdite podržani raspon stroja i testirajte stvarne kolute kroz stvarni ulagač. Nemojte se oslanjati samo na maksimalnu širinu navedenu u brošuri. Stroj bi trebao dokazati da može glatko spajati i ulagati trake u stvarnim proizvodnim uvjetima.
Ne uvijek. Širi raspon kompatibilnosti koristan je ako se vaša proizvodna kombinacija često mijenja ili planirate buduće proširenje. Ali ako vaša linija koristi samo jednu ili dvije širine, jednostavniji stroj može biti dovoljan. Najbolji izbor je onaj koji odgovara vašoj stvarnoj mješavini materijala i dnevnom tijeku rada.
