SMT stroj za spajanje koristi se za spajanje kraja jedne sastavne trake s početkom drugog koluta, tako da SMT linija može nastaviti raditi s manje prekida. Jednostavnim rječnikom rečeno, pomaže operaterima da brže zamijene kolute komponenti bez stvaranja dugih zaustavljanja u fazi dodavanja ili odabira i postavljanja.
Za tvornice koje se bave čestim izmjenama koluta važno je razumjeti kako radi SMT stroj za spajanje jer promjena materijala izravno utječe na učinkovitost linije, stabilnost dodavača i učinak proizvodnje. Dobar postupak spajanja omogućuje glatko kretanje komponenti od namotaja do ulagača do stroja za postavljanje.
Ovaj članak objašnjava što je SMT stroj za spajanje, kako funkcionira postupak automatskog spajanja trake i zašto stroj za spajanje koluta komponenti postaje važan dio moderne SMT proizvodnje.

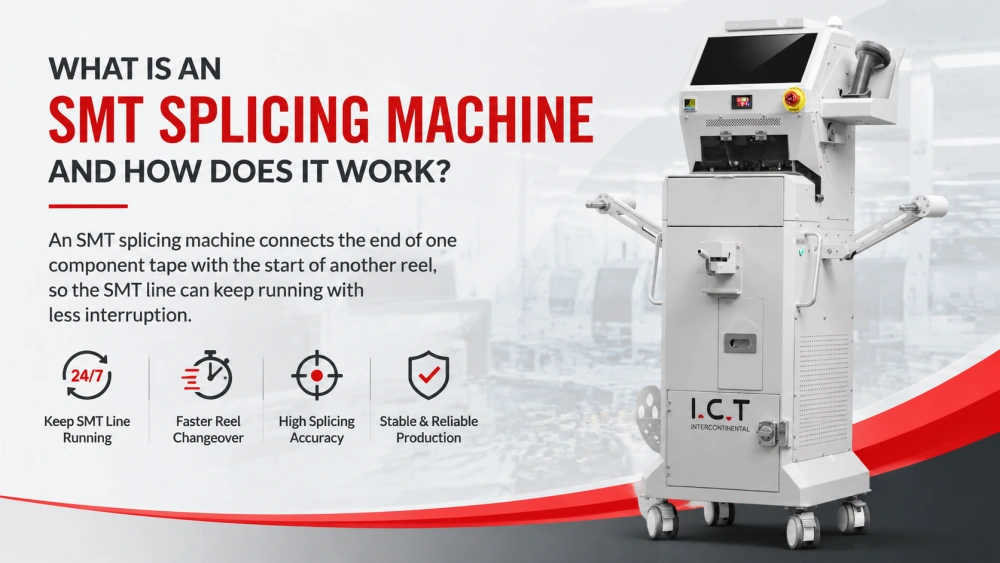

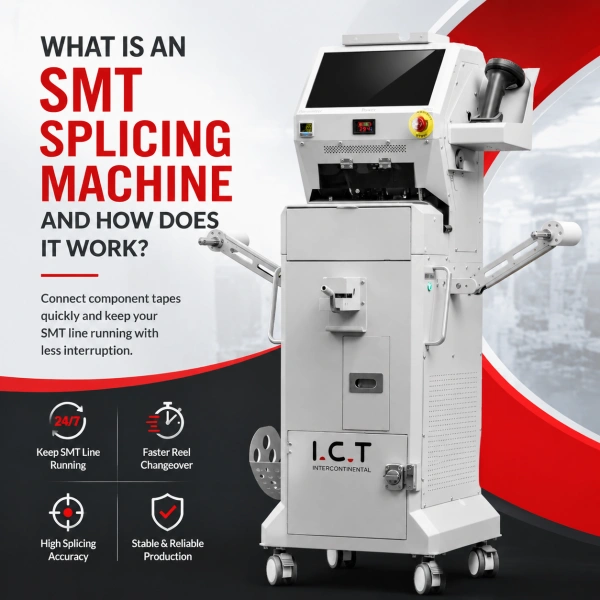

Stroj za SMT spajanje dio je opreme dizajniran za spajanje dvije noseće trake zajedno tijekom zamjene koluta komponenti. Umjesto zaustavljanja linije, uklanjanja praznog koluta i ručne pripreme sljedećeg koluta, operater može koristiti stroj za spajanje kako bi spojio novi kolut na postojeću putanju trake.
Svrha nije samo spajanje trake. Prava svrha je smanjiti vrijeme zastoja, poboljšati točnost promjene i održati proizvodnu liniju opskrbljenom komponentama.
U SMT proizvodnji, elektroničke komponente obično se isporučuju u pakiranju na vrpci i kolutu. Noseća traka drži komponente u džepovima, a pokrovna traka ih štiti prije nego što ih pokupi stroj za postavljanje.
Tijekom proizvodnje, dodavač povlači traku prema naprijed. Kada je jedan kolut skoro prazan, sljedeći kolut mora biti točno spojen. SMT stroj za spajanje pomaže u spajanju dviju traka tako da se ulaganje može nastaviti uz minimalne smetnje.
Bez pouzdanog procesa spajanja, svaka promjena koluta može postati mali zastoj u proizvodnji. Na prometnoj SMT liniji ta se mala zaustavljanja brzo zbrajaju. Ako operateri trebaju promijeniti mnogo kolutova tijekom smjene, loša kontrola prebacivanja može smanjiti efektivni učinak cijele linije.
SMT stroj za spajanje posebno je koristan kada tvornica treba:
Kraće vrijeme zamjene koluta
Stabilniji rad hranilice
Ručni rad koji manje ovisi o operateru
Bolja kontrola izmjene materijala
Manji rizik od neusklađenosti trake

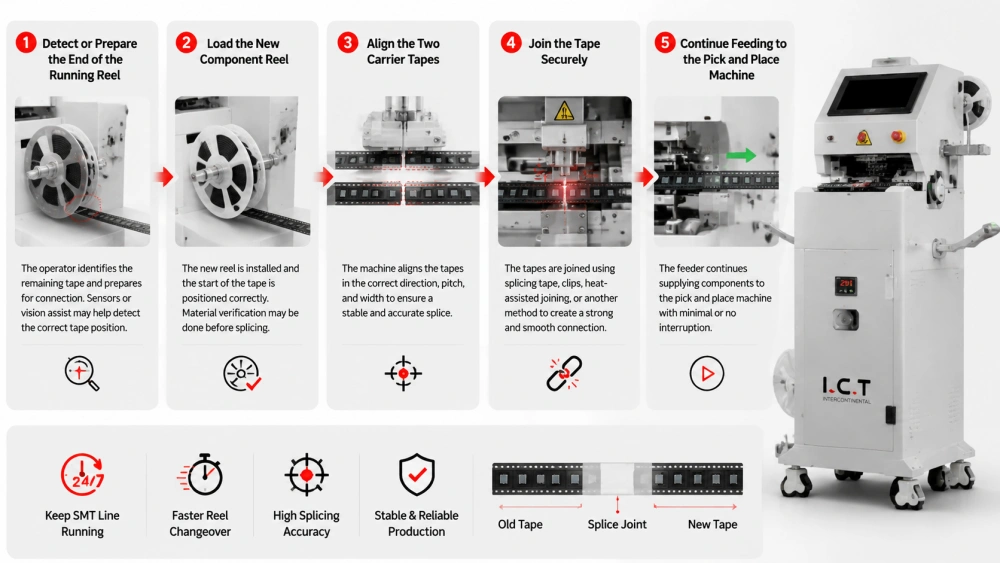

Osnovni princip rada je jednostavan. Stroj priprema, poravnava i spaja dvije sastavne trake tako da dodavač može nastaviti povlačiti materijal bez dugog prekida.
Iako se dizajni strojeva razlikuju, većina automatskih ili poluautomatskih modela slijedi sličnu logiku rada.
Proces počinje kada je trenutni kolut komponente skoro prazan. Operater identificira preostalu traku i priprema je za spajanje. U naprednijim sustavima, senzori ili vidna pomoć mogu pomoći u otkrivanju ispravnog položaja trake.
Ovaj korak je važan jer mjesto spajanja mora biti čisto i točno. Ako je kraj trake oštećen, neravan ili nepravilno postavljen, konačni spoj može utjecati na kretanje dodavača.
Zatim operater priprema novi kolut. Početak nove trake mora biti pravilno postavljen kako bi se mogao spojiti s krajem stare trake.
U sustavu kontrolirane izmjene materijala, ova faza također može uključivati provjeru materijala. Na primjer, operater može provjeriti broj dijela, barkod koluta, informacije o seriji ili dodjelu dodavača prije dovršetka spajanja.
Točno poravnanje jedan je od najvažnijih dijelova procesa automatskog spajanja trake . Dvije trake moraju odgovarati smjeru, koraku i širini. Ako je poravnanje loše, ulagač se može zaglaviti ili slijed džepova komponenti može postati nestabilan.
Dobar stroj za spajanje koluta komponenti pomaže u dosljednom postavljanju traka. Ovo smanjuje pritisak na vještine operatera i olakšava ponavljanje procesa promjene u različitim smjenama.
Nakon poravnanja, stroj spaja stare i nove trake. Ovisno o vrsti stroja, to može uključivati traku za spajanje, spojnice, spajanje potpomognuto toplinom ili drugu mehaničku metodu spajanja.
Spoj mora biti dovoljno čvrst da može proći kroz hranilicu, ali dovoljno gladak da ne ometa hranjenje. Ova ravnoteža je važna. Slab spoj se može odvojiti, dok glomazan ili neravan spoj može uzrokovati otpor dodavača.
Nakon što je spajanje dovršeno, dodavač može nastaviti opskrbljivati komponente stroju za odabir i postavljanje . Cilj je da prijelaz između valjaka bude što glatkiji, s malo ili bez prekida u postavljanju.
Ovo je mjesto gdje spajanje postaje vrijedno. Podržava kontinuiranu proizvodnju umjesto da svaku promjenu koluta tretira kao točku.

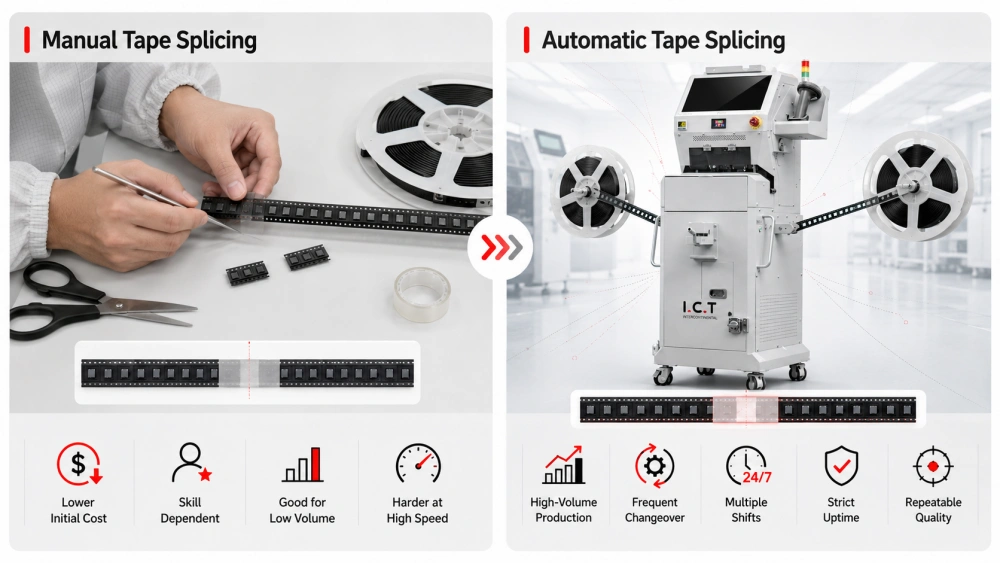

Spajanje SMT trake može se obaviti ručno ili pomoću automatske opreme. Obje metode mogu funkcionirati, ali su stabilnost i učinkovitost različite.
Ručno spajanje obično ovisi o tome da operater ručno reže, poravnava i spaja trake. Možda će zahtijevati manja početna ulaganja, ali rezultat uvelike ovisi o vještini i pažnji.
Ručno spajanje može biti prikladno za linije male količine, jednostavne proizvode ili tvornice s ograničenom izmjenom koluta. Međutim, kako se brzina proizvodnje povećava, ručni rad postaje sve teže kontrolirati.
Automatski proces spajanja trake koristi opremu za standardizaciju ključnih koraka kao što su pozicioniranje trake, rezanje, poravnavanje i spajanje. To poboljšava dosljednost i smanjuje mogućnost ljudske pogreške.
Automatsko spajanje je obično bolje za tvornice sa:
Velika serija SMT proizvodnje
Česta izmjena materijala
Više smjena proizvodnje
Strogi zahtjevi za vrijeme neprekidnog rada
Zahtjev za ponovljivom kvalitetom rada
Za širi pogled na strategiju promjene materijala, možete pročitati SMT stroj za spajanje i vodič za promjenu materijala.
Stroj za spajanje koluta komponenti može izgledati kompaktno, ali obično kombinira nekoliko funkcija kako bi spajanje koluta bilo brže i pouzdanije.
Područje za pozicioniranje drži stare i nove nosive trake na mjestu. Ovo područje pomaže osigurati da su trake poravnate prije spajanja. Stabilno pozicioniranje posebno je važno za male komponente i uske trake.
Neki strojevi uključuju mehanizam za rezanje ili podrezivanje za pripremu krajeva trake. Čist rez pomaže u stvaranju boljeg spoja i smanjuje rizik od neravnomjernog kretanja kroz ulagač.
Jedinica za spajanje izvodi stvarni proces spajanja. Može nanijeti traku za spajanje, pritisnuti spoj ili dovršiti drugu vrstu veze, ovisno o dizajnu stroja.
Napredni strojevi mogu uključivati senzore, skeniranje crtičnog koda ili vizualni pregled. Ove funkcije pomažu smanjiti utovar pogrešnog materijala i poboljšati sljedivost procesa.
Na primjer, SMT automatski inteligentni stroj za spajanje dizajniran je za inteligentno spajanje koluta i učinkovitu izmjenu SMT materijala.
Spoj može izgledati kao mala spojna točka, ali može utjecati na cijeli proces dodavanja. Ako spajanje nije točno, ulagač možda neće glatko povlačiti traku.
Uobičajeni problemi povezani s dodavačem zbog lošeg spajanja uključuju zaglavljivanje trake, otpor uvlačenju, propušteno napredovanje i nestabilan položaj branja. Ovi problemi mogu zaustaviti liniju ili stvoriti pogreške u postavljanju.
Zbog toga je kvaliteta spoja važna jednako kao i brzina operacije. Brzo spajanje je korisno samo kada završni spoj može pouzdano proći kroz ulagač.
Dobar spoj trebao bi biti čvrst, ravan i točno poravnat. Trebalo bi omogućiti ulagaču da nastavi pomicati vrpcu bez iznenadnog otpora. Kada se to dogodi, postupak odabira i postavljanja ostaje stabilniji.
Za produkcijske timove to znači manje prekida i veće povjerenje tijekom promjene koluta.
Promjena materijala uključuje više od zamjene koluta. To također uključuje prepoznavanje ispravnog materijala, pripremu sljedećeg koluta, provjeru postavki, održavanje stabilnosti hranilice i održavanje programa postavljanja isporučenim s pravim komponentama.
SMT stroj za spajanje pomaže u fizičkom povezivanju između koluta. Međutim, potpuni proces prijelaza može također uključivati provjeru crtičnog koda, upravljanje ulagačem, opremanje, praćenje materijala i planiranje proizvodnje.
Kada ovi koraci funkcioniraju zajedno, tvornica može smanjiti zastoje na liniji i poboljšati kontinuitet proizvodnje.
Opterećenje operatera glavni je faktor u SMT proizvodnji. Kada operateri moraju rukovati s mnogo hranilica, namotaja i promjena odjednom, pogreške postaju vjerojatnije. Stroj za spajanje koluta komponenti smanjuje ponavljajući ručni rad i pruža operaterima jasniji, kontroliraniji proces.
Ovo je jedan od razloga zašto je automatsko spajanje koluta posebno vrijedno u linijama s čestim promjenama proizvoda ili velikom potrošnjom komponenti.
Prije korištenja SMT stroja za spajanje u proizvodnji, tvornice bi trebale provjeriti nekoliko praktičnih detalja. Cilj je osigurati da stroj odgovara stvarnim materijalima i zahtjevima linije.
Različite komponente koriste različite širine trake. Uobičajene širine SMT noseće trake uključuju 8 mm, 12 mm, 16 mm i 24 mm. Odgovarajući stroj trebao bi podržavati veličine trake koje se najčešće koriste u vašoj proizvodnoj liniji.
Oštećena traka, savijeni rubovi ili loše rukovanje kolutom mogu utjecati na spajanje. Operateri bi trebali provjeriti stanje trake prije spajanja dva koluta, posebno kada se radi o osjetljivim ili visokovrijednim komponentama.
Završni spoj mora glatko proći kroz ulagač. Čak i ako je traka uspješno spojena, postupak nije dovršen osim ako ulagač ne može podnijeti spoj bez otpora ili zaglavljivanja.
Automatska oprema smanjuje zahtjeve za ručnom vještinom, ali ne uklanja potrebu za disciplinom procesa. Operateri bi trebali razumjeti pravilan smjer trake, provjeru materijala i osnovno rješavanje problema.
Mnogi problemi sa spajanjem dolaze od malih pogrešaka u pripremi. Te je pogreške lako spriječiti kada je proces standardiziran.
Ako je nova vrpca umetnuta u pogrešnom smjeru, ulagač ne može ispravno nastaviti. To može dovesti do zastoja, otpada komponenti ili pogrešnog protoka materijala.
Neusklađenost može stvoriti otpor pri hranjenju. To također može uzrokovati zapinjanje spojnice unutar uvlačne staze. Točno pozicioniranje bitno je za pouzdano spajanje.
Ako spoj nije dovoljno čvrst, trake se mogu odvojiti tijekom dodavanja. To može zaustaviti proizvodnju i zahtijevati ručni oporavak.
Spajanje krivog koluta ozbiljnije je od običnog problema s trakom. To može dovesti do pogrešnog postavljanja komponenti i rizika kvalitete. Iz tog razloga spajanje treba biti povezano s odgovarajućim postupcima provjere materijala.
Tvornica bi trebala razmotriti automatsko spajanje kada se izmjene koluta događaju dovoljno često da utječu na vrijeme rada, učinkovitost rada ili stabilnost proizvodnje.
U proizvodnji velike količine, koluti komponenti se brzo potroše. Česte izmjene koluta stvaraju mnoge prilike za zastoje. Automatsko spajanje pomaže smanjiti te ponovljene gubitke.
Proizvodnja visoke mješavine često uključuje mnoge vrste komponenti i izmjene koluta. Standardizirani proces spajanja pomaže operaterima da učinkovitije upravljaju složenošću.
Kada su planovi proizvodnje tijesni, čak i kratka zaustavljanja mogu utjecati na isporuku. Automatsko spajanje podržava glatkiji protok materijala i pomaže zaštititi linijski izlaz.
Stroj za spajanje SMT spaja vrpce s komponentama tijekom promjene koluta tako da SMT linija može nastaviti raditi s manje prekida. Pripremom, poravnavanjem i spajanjem nosećih traka, podržava stabilniji proces automatskog spajanja trake i smanjuje vrijeme zastoja uzrokovano zamjenom koluta.
Razumijevanje načina rada stroja za SMT spajanje pomaže tvornicama u donošenju boljih odluka o upravljanju dodavačem, promjeni materijala i učinkovitosti linije. Za proizvodnju male količine, ručno spajanje može biti dovoljno. Ali za SMT linije velike količine ili visoke mješavine, automatski stroj za spajanje koluta komponenti može poboljšati konzistentnost, smanjiti pritisak operatera i podržati kontinuiranu proizvodnju.
Ako vaša tvornica želi poboljšati učinkovitost promjene namotaja, sljedeći korak je procjena vaše stvarne širine trake, vrste ulagača, stope potrošnje koluta i troškova zastoja. Ovi čimbenici pomoći će vam odabrati pravo rješenje za spajanje za vašu SMT liniju.
SMT stroj za spajanje koristi se za spajanje kraja jedne trake s kolutom s početkom drugog koluta. To pomaže ulagaču da nastavi isporučivati komponente stroju za odabir i postavljanje s manje prekida. Uglavnom se koristi za smanjenje zastoja tijekom izmjene materijala i poboljšanje kontinuiteta proizvodnje u SMT montažnim linijama.
Stroj za SMT spajanje radi tako što priprema, poravnava i spaja dvije noseće trake. Operater stavlja staru i novu traku, a stroj im pomaže u točnom položaju prije spajanja. U automatskim modelima proces može uključivati otkrivanje, rezanje, poravnavanje i prešanje kako bi se stvorila stabilna veza za rad dodavača.
Proces automatskog spajanja trake je kontrolirana metoda za spajanje dviju sastavnih traka uz pomoć stroja. Obično uključuje pripremu trake, poravnanje, spajanje i završnu provjeru. U usporedbi s ručnim spajanjem, automatsko spajanje poboljšava dosljednost i pomaže smanjiti pogreške uzrokovane umorom operatera ili netočnim poravnanjem ruke.
Da, SMT stroj za spajanje može smanjiti vrijeme zastoja pri odabiru i postavljanju čineći promjenu namotaja bržom i stabilnijom. Kada se spoji novi kolut prije nego što se stara traka u potpunosti potroši, ulagač može nastaviti opskrbljivati komponente bez dugog zaustavljanja. Ovo je posebno korisno u SMT linijama velike količine s čestim izmjenama koluta.
Prije odabira stroja za spajanje koluta komponenti, provjerite kompatibilnost širine trake, kompatibilnost dodavača, brzinu spajanja, stabilnost rada, funkcije provjere i podršku nakon prodaje. Najbolji izbor ovisi o vašem obujmu proizvodnje, učestalosti izmjene materijala, radnom opterećenju operatera i vrsti komponenti koje se koriste na vašoj SMT liniji.
