SMT odabir i postavljanje problema sa strojem najbolje funkcionira kada inženjeri prate putanju kvara od materijala, dodavača, mlaznice, vizije, programa, potpore ploče i stanja stroja umjesto nasumičnog mijenjanja postavki. U SMT liniji velike brzine, jedna mala greška može se pojaviti kao mnogo simptoma: odbačena komponenta, propušteno preuzimanje, okrenuti dio, pomaknut položaj, iskrivljeni QFP ili ponovljeni alarm stroja. Dobra metoda rješavanja problema odvaja pravi uzrok od vidljivog kvara, smanjuje vrijeme zastoja i štiti prinos komponente.
Ovaj je vodič napisan kao praktičan temeljni izvor za proizvodne inženjere, tehničare za procese, SMT linijske menadžere i vlasnike tvornica koji trebaju jasna rješenja za pogreške SMT strojeva. Povezuje uobičajene probleme strojeva za postavljanje SMT s ponovljivim provjerama koje se mogu koristiti na različitim markama opreme za postavljanje. Također stvara okvir za dublje teme kao što je zašto SMT stroj odbija komponentu , kako smanjiti odbacivanje SMT komponenti i rasipanje materijala. , Uobičajene greške u postavljanju SMT-a. , Popravci grešaka u prepoznavanju vida. SMT rješenja. , Pomak komponente tijekom postavljanja SMT-a. , Promašena, ispuštena ili preokrenuta komponenta. , Rješavanje problema s SMT vakuumom i greškom prihvata , te SMT dodavača pri uzimanju..
Sadržaj
Stroj za postavljanje samo je jedan dio SMT procesa. Kvar koji se pojavi u fazi postavljanja može proizaći iz pakiranja komponente, indeksiranja ulagača, istrošenosti mlaznice, visine paste za lemljenje, potpore ploče, softverskih podataka, rasvjete ili kontrole okoline. Iz tog razloga, prvo pravilo za rješavanje problema je jednostavno: nemojte prilagođavati pet stvari odjednom. Promijenite jednu varijablu, zabilježite rezultat i očuvajte povijest linije sljedljivom.
Operatori često opisuju različite probleme istim riječima. "Odbaci" može značiti da je stroj odbacio komponentu nakon vizualnog pregleda. "Ispuštanje" može značiti da je dio ispravno odabran, ali izgubljen prije postavljanja. "Nedostaje" može značiti da mlaznica nikada nije pokupila komponentu ili može značiti da je komponenta postavljena, ali je kasnije izgubljena tijekom pretapanja ili rukovanja. Inženjer bi prvo trebao identificirati točnu točku na kojoj se kvar javlja: preuzimanje, transport, prepoznavanje, postavljanje, pregled nakon postavljanja ili završni pregled.
Pravi kvar stroja obično se ponavlja u stabilnim uvjetima. Greška u procesu mijenja se ovisno o materijalu, postavljanju, smjeni, vlažnosti, statusu održavanja ili rukovanju operatera. Na primjer, istrošeni ležaj Z-osi može uzrokovati nestabilan pritisak postavljanja na mnoge proizvode, dok loša postavka nagiba dodavača može utjecati na samo jedan broj dijela. Iskrivljena tiskana pločica može uzrokovati fini pomak samo u jednom području ploče, dok neispravna mlaznica može uzrokovati loš prijem za svaki kolut istog paketa.
Pouzdano rješavanje problema usklađeno je s općom disciplinom sklapanja elektronike. Standardi kao što su IPC J-STD-001 i IPC-A-610 korisne su reference jer pomažu timovima povezati izradu sklopa, prihvatljivost i jezik nedostataka. Oni ne zamjenjuju priručnik za stroj, ali pomažu u održavanju dosljednosti prosudbe inspekcije.

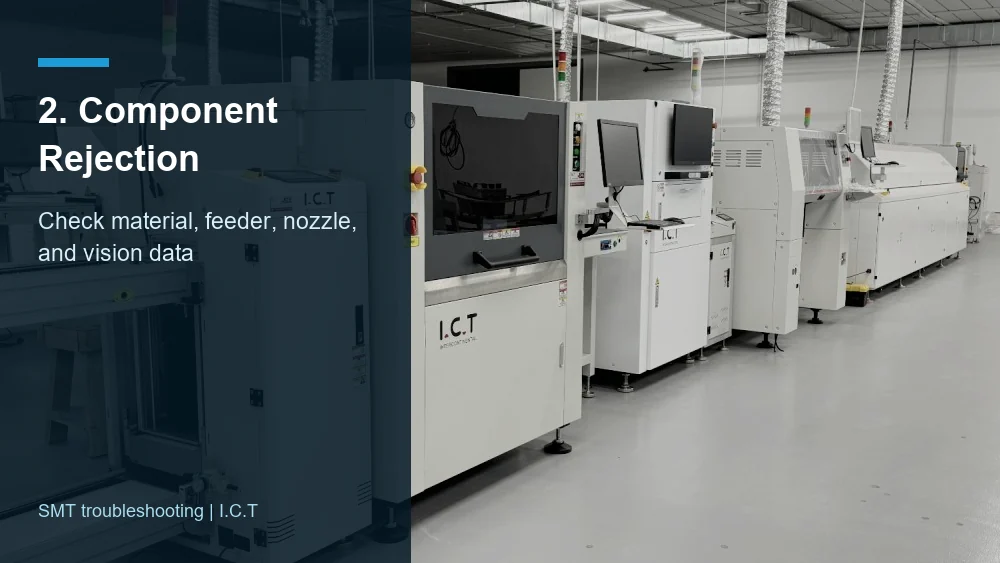

Odbacivanje komponente jedan je od najvidljivijih problema na stroju za postavljanje SMT jer izravno stvara otpad materijala i prekid linije. Odbijanje se može dogoditi kada stroj ne može odabrati komponentu, ne može je prepoznati, nađe je izvan tolerancije ili odluči da orijentacija komponente ne odgovara programiranoj biblioteci.
Najčešći uzroci uključuju netočne podatke o komponenti, slab prag vida, pogrešan recept za osvjetljenje, oštećeni džep trake, nestabilno indeksiranje dodavača, neusklađenost mlaznica, prljavi vrh mlaznice, slab vakuum, varijaciju paketa komponenti i pogrešnu definiciju polariteta. Rukovanje komponentama osjetljivim na vlagu također može biti važno. Ako komponenta upija vlagu ili se nepravilno skladišti, kasnije se mogu pojaviti nedostaci nakon reflowa, tako da bi inženjeri također trebali razmotriti pravila rukovanja kao što je JEDEC J-STD-033 za kontrolu uređaja osjetljivog na vlagu/reflow.
Jedna opasna navika je povećanje tolerancije vida dok alarm ne nestane. To može poboljšati kratkoročni učinak, ali može dovesti do lošeg postavljanja, krive rotacije ili oštećene komponente u proizvodu. Bolja metoda je prilagoditi toleranciju tek nakon potvrde stvarne varijacije komponente i sposobnosti procesa. Stroj bi trebao štititi kvalitetu, a ne samo tiho raditi.
Tim praktičnih linija trebao bi sastaviti kontrolni popis za smanjenje odbijanja: provjeriti kalibraciju dodavača, očistiti i pregledati mlaznice, potvrditi dimenzije paketa, pregledati vizualnu sliku, provjeriti koordinate preuzimanja, pregledati putanju trake i usporediti vrijednost vakuuma s normalnom osnovnom linijom. Ovo podupire kasniju temu o tome kako smanjiti odbacivanje SMT komponenti i materijalni otpad , jer ušteda materijala ovisi o kontroli uzroka, a ne samo o reakciji operatera.

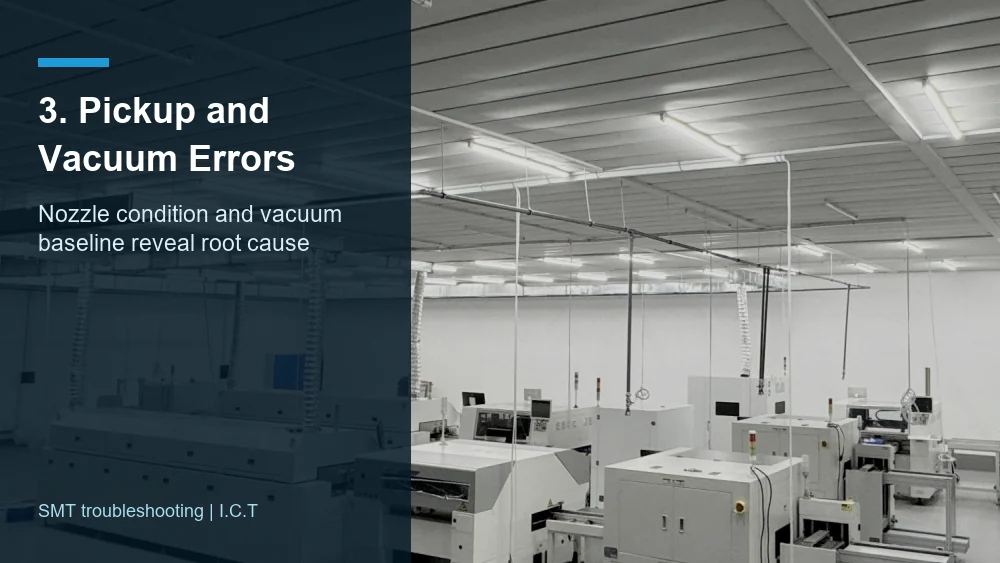

Pogreške preuzimanja nalaze se u srcu mnogih rješenja za pogreške SMT strojeva. Ako komponenta nije odabrana čisto, svaki kasniji korak postaje nestabilan. Dio može biti odbačen vidom, ispušten tijekom pokreta glave, postavljen s pomakom ili preokrenut jer je sam prijem bio loš.
Mlaznica mora odgovarati veličini komponente, površini, težini i području skupljanja. Premala mlaznica možda neće sigurno držati komponentu. Mlaznica koja je prevelika može dodirivati vodove, rubove susjednih džepova trake ili komponente komponenti koje ne bi trebalo dodirivati. Istrošeni, napuknuti, blokirani ili kontaminirani vrhovi mlaznica mogu uzrokovati povremeni kvar koji je teško pronaći jer cjevovod može raditi normalno nekoliko minuta prije nego što se pogreška vrati.
Dobra praksa je pregledati mlaznicu pod povećanjem, očistiti vrh, potvrditi ID mlaznice u programu i usporediti kvarove prema broju mlaznice. Ako ista pogreška prati jednu mlaznicu preko različitih komponenti, zamijenite ili ponovno kalibrirajte tu mlaznicu. Ako sve mlaznice pokazuju nestabilno upijanje, provjerite izvor vakuuma, filtre, crijeva, brtvu glave i status održavanja stroja.
Za detaljno rješavanje problema s vakuumom odabira i postavljanja , inženjeri bi trebali zajedno provjeriti brtvljenje mlaznice, odziv vakuuma, visinu skupljanja, prezentaciju dodavača i podatke strojnog dnevnika.
Propuštena, ispuštena ili preokrenuta komponenta često se događa kada mlaznica ne može sigurno držati dio od podizanja do postavljanja, pa bi inženjeri trebali zajedno provjeriti brtvljenje mlaznice, reakciju vakuuma, visinu podizanja i prezentaciju dodavača.
Vakuum nije samo alarmna vrijednost; to je procesni signal. Niska vrijednost može ukazivati na blokirani put zraka, mlaznicu koja curi, lošu površinu za usisavanje, pogrešku u prezentaciji dodavača, netočnu visinu usisavanja ili oštećenu komponentu. Vrijednost koja se mijenja između koluta može ukazivati na varijaciju pakiranja. Vrijednost koja se mijenja nakon nekoliko proizvodnih sati može ukazivati na kontaminaciju ili toplinski pomak.

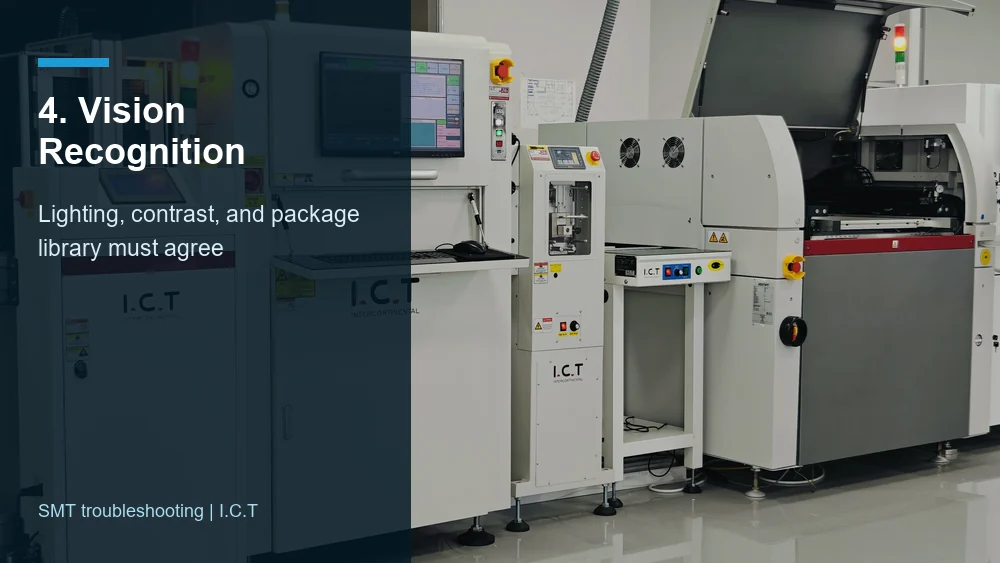

Prepoznavanje vida je moćno, ali može procijeniti samo ono što mu kamera, osvjetljenje i biblioteka komponenti dopuštaju da vidi. Kada vid zataji, glavni uzrok može biti optički, mehanički, vezan uz materijal ili podatke. Najbolji ljudi za rješavanje problema prvo gledaju sliku, a ne samo šifru alarma.
Mnogi slučajevi pogrešaka SMT prepoznavanja vida dolaze zbog lošeg kontrasta između ruba komponente i pozadine. Reflektirajuće površine, crno tijelo komponente, prozirno pakiranje, metalni štit, neobičan oblik olova ili nekonzistentna oznaka mogu zbuniti algoritam. Ako je slika s kamere jasna ljudskom oku, ali nestabilna za stroj, možda je potrebno poboljšati parametre prepoznavanja. Ako je sama slika loša, provjerite osvjetljenje, čistoću leće, kalibraciju kamere i prezentaciju komponenti.
Podaci knjižnice paketa moraju odražavati stvarnu komponentu. Veličina tijela, broj elektroda, oznaka polariteta, središnja definicija, debljina i točka hvatanja utječu na prepoznavanje. Knjižnica kopirana iz slične komponente može se pokrenuti za jednostavan paket, ali neće uspjeti kada je tolerancija uska. Inženjeri bi trebali usporediti crtež komponente, stvarni uzorak i sliku stroja prije promjene pragova.
Pogreške vida nisu uvijek uzrokovane kamerom. Prašina, onečišćenje, loše skladištenje, savijeni kabel, statičko privlačenje i grubo rukovanje mogu promijeniti način na koji komponenta stoji u džepu ili izgleda ispod leće. Proizvodnja elektronike također treba kontrolirati elektrostatički rizik. Okvir ANSI/ESD S20.20 iz ESD Association je korisna referenca za izgradnju programa ESD kontrole oko osjetljivih elektroničkih uređaja.
Kada dođe do odbijanja vida, provjerite je li problem nastao nakon promjene materijala, rukovanja operatera, uklanjanja suhog ormara, punjenja ulagača ili promjene okoline. Budući klasterski članak o SMT pogreškama prepoznavanja vida: uzroci i rješenja može ići dublje u slike kamere, strategiju osvjetljenja i podešavanje biblioteke, ali pravilo stupa je jasno: nikada ne tretirajte vid kao izoliranu stranicu za postavljanje.

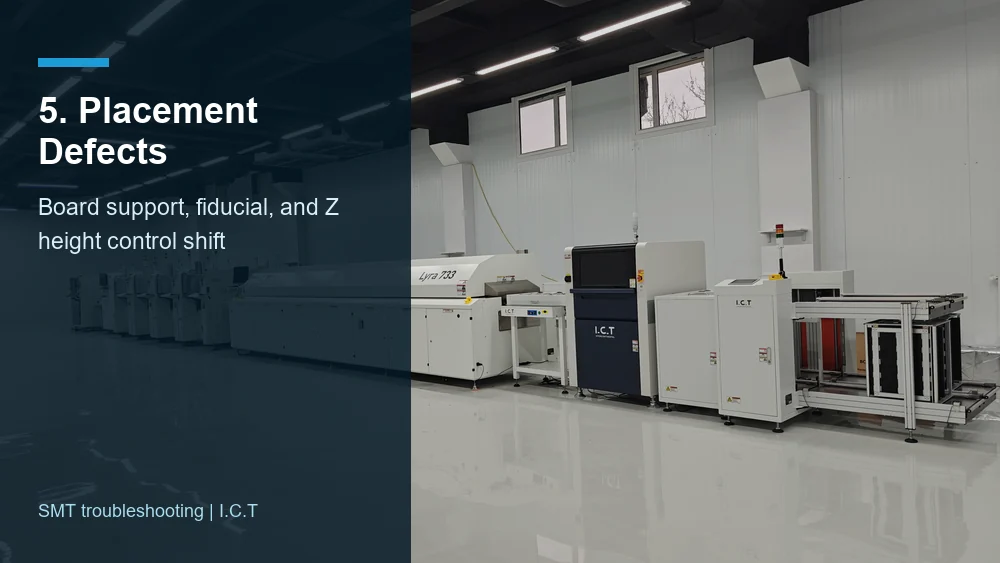

Greška u postavljanju često se pojavljuje kao pomak, iskošenost, tendencija nadgrobnog spomenika, pogrešna rotacija, nedovoljan pritisak ugradnje ili komponenta koja se nalazi izvan područja podloge. Neki su problemi postavljanja stroja, dok drugi dolaze od ispisa paste za lemljenje, PCB podrške, reflow profila ili dizajna komponenti. Put za rješavanje problema trebao bi povezivati podatke o položaju s nizvodnom inspekcijom.
Pomicanje ploče čest je uzrok neusklađenosti komponenti tijekom postavljanja u SMT postavljanje. Ako je PCB tanak, velik, iskrivljen, loše stegnut ili nedovoljno poduprt, glava za postavljanje može gurnuti ploču prema dolje i stvoriti pomak. Loše fiducijalno prepoznavanje također može pomaknuti cijelu mapu položaja. Prije promjene koordinata komponente, provjerite širinu pokretne trake, status stezaljke, položaj potporne igle, ravnost ploče, fiducijalnu čistoću i lokalnu potporu ploče.
Tlak postavljanja i visinu Z također treba pregledati. Previše sile može istisnuti komponentu u pastu, stvoriti mrlju ili pomaknuti malu komponentu u obliku komadića. Premalo sile može ostaviti komponentu visoko postavljenu i osjetljivu na pomicanje prije reflowa. Točna vrijednost ovisi o pakiranju, mlaznici, sloju paste, stanju ploče i mogućnosti stroja.
Nije svaki nedostatak koji se vidi nakon AOI uzrokovan strojem za postavljanje. Slab volumen paste za lemljenje, začepljenje šablone, kontaminacija jastučića, toplinska neravnoteža i profil reflowa mogu proizvesti nedostatke koji izgledaju povezani s postavljanjem. Disciplinirani tim uspoređuje SPI podatke, koordinate položaja, AOI sliku i rezultat preoblikovanja. Ako SPI pokaže loše lijepljenje prije postavljanja, prvo popravite ispis. Ako je slika postavljanja točna, ali se komponenta pomiče nakon pretapanja, provjerite pastu, dizajn podloge, toplinski profil i geometriju komponente.
Ovdje uobičajeni nedostaci postavljanja SMT-a i kako ih popraviti postaju korisna tema za pomoćni članak. Članak o stupu trebao bi voditi čitatelje da razmišljaju o cijeloj SMT liniji umjesto da prebrzo okrive jedan stroj.

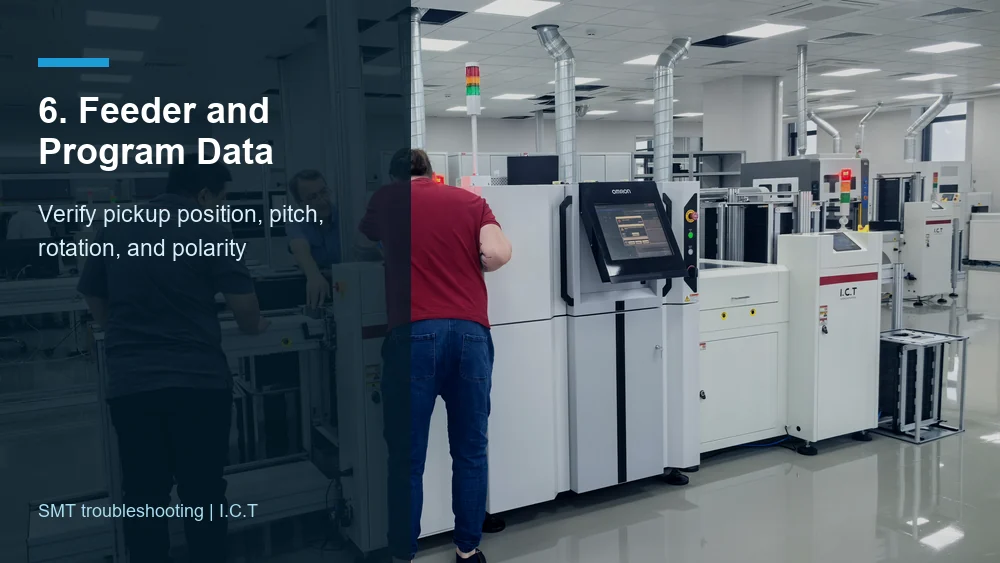

Problemi s hranilicom često su jednostavni, ali skupi. Pomalo pogrešan položaj prihvata, istrošeni zupčanik dodavača, slaba napetost trake, oštećena staza pokrovne trake ili pogrešan nagib ulagača mogu uzrokovati ponovljeno odbijanje, promašeno prihvat ili nestabilan kut komponente. Budući da pogreške dodavača mogu izgledati kao pogreške mlaznice ili vida, dijagnoza hranitelja mora biti sustavna.
Započnite promatranjem točke prezentacije komponente. Komponenta bi trebala stići centrirana, ravna i stabilna na mjesto preuzimanja. Ako je pomaknuta unutar džepa trake, podignuta pokrovnom trakom, nagnuta ili nije potpuno indeksirana, mlaznica može uzeti zrak, dodirnuti rub džepa ili podići komponentu pod kutom. Prije promjene tolerancije vidljivosti treba provjeriti kalibraciju ulagača, vodilicu trake, napetost koluta, kut ljuštenja pokrovne trake i postavku nagiba.
Za finu ili malu pasivnu komponentu, čak i mala pogreška u položaju uvlakača može stvoriti veliki gubitak prinosa. Budući članak o rješavanju problema s pogreškom na poziciji preuzimanja SMT dodavača trebao bi to proširiti na praktične provjere dodavača, ali temeljno je pravilo provjeriti fizičku prezentaciju prije podešavanja softvera.
Programske pogreške mogu stvoriti neka od najzbunjujućih rješenja za pogreške SMT stroja jer stroj može učiniti točno ono što mu je rečeno. Pogrešna rotacija, pogrešna dodjela mlaznice, pogrešna visina paketa, pogrešna točka hvatanja, pogrešna utor za uvlačenje ili pogrešna oznaka polariteta mogu uzrokovati kvar dok je hardver ispravan.

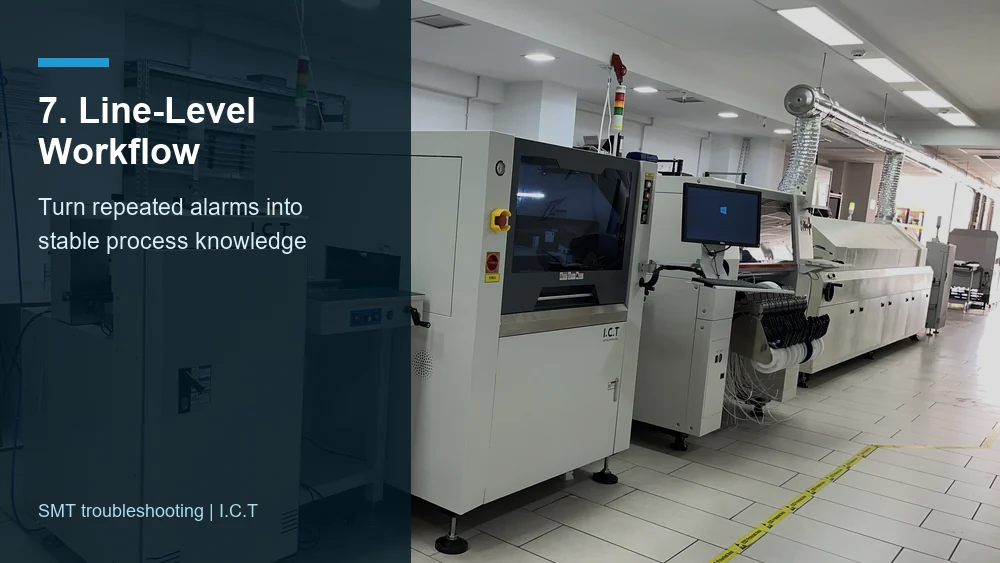

Snažna SMT linija zahtijeva više od brzih rješenja. Potreban je tijek rada koji svaki ponovljeni alarm pretvara u bolje poznavanje procesa. Ovo je posebno važno za proizvođače koji vode proizvodnju s velikim brojem mješavina, česte promjene ili proizvode specifične za kupca. Cilj nije samo ponovno pokrenuti stroj; to je spriječiti da se isti problem vrati sljedeći tjedan.
Sljedeći redoslijed dobro funkcionira za većinu problema sa strojem za postavljanje SMT-a:
Potvrdite točnu točku kvara: preuzimanje, transport, pregled, postavljanje ili pregled.
Provjerite prati li pogreška komponentu, dodavač, mlaznicu, glavu, položaj PCB-a ili program.
Pregledajte zapisnik stroja, odbijenu sliku, vrijednost vakuuma, položaj dodavača i povijest mlaznica.
Pregledajte materijalno pakiranje, orijentaciju komponenti, džep trake i pokrov trake.
Provjerite odabir mlaznice, čistoću, istrošenost i osnovnu crtu vakuuma.
Pregledajte sliku kamere, osvjetljenje, biblioteku paketa i toleranciju prepoznavanja.
Provjerite oslonac ploče, fiducijalno prepoznavanje, stanje stezaljke i pritisak postavljanja.
Potvrdite CAD, BOM, tablicu ulagača, polaritet, rotaciju i odobrenje prvog artikla.
Napravite jednu kontroliranu promjenu, a zatim zabilježite rezultat.
Tvornice koje dokumentiraju simptome kvara, glavni uzrok, korektivne radnje i plan prevencije grade stabilniji proces tijekom vremena. Jednostavna baza podataka o ponavljajućim problemima s mlaznicama, ulagačima, komponentama i paketima može smanjiti zastoje tijekom buduće promjene. Također pomaže novim operaterima da brže uče.
ICT podržava kupce sa sveobuhvatnim SMT i elektroničkim proizvodnim rješenjima, uključujući analizu potražnje, planiranje linije, proizvodnu opremu, obuku, radnu podršku, optimizaciju procesa i prilagodbu. Na temelju kataloga tvrtke, ICT ima više od 25 godina iskustva u proizvodnji elektronike i podržava više od 1600 kupaca u 72 zemlje. Za kupce koji grade ili poboljšavaju cjelovitu SMT liniju, ova vrsta integriranog pogleda je važna jer su mnogi problemi postavljanja povezani s uzvodnim i nizvodnim uvjetima procesa.

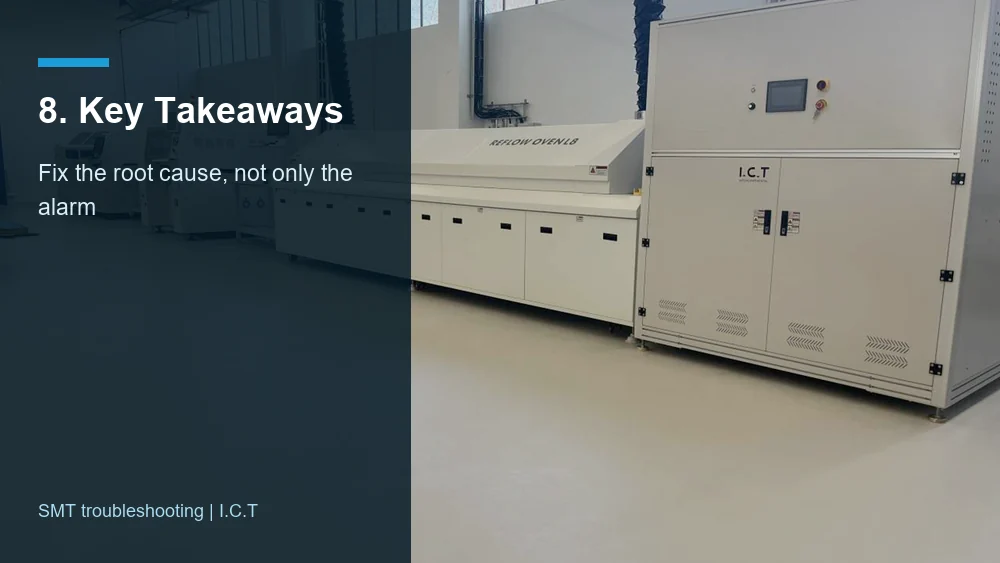

Počnite sa stvarnom točkom kvara prije promjene postavki.
Ne povećavajte toleranciju vida dok se podaci o materijalu, dodavaču, mlaznici i knjižnici ne provjere.
Koristite vrijednost vakuuma kao dijagnostički signal, ne samo kao alarm.
Provjerite prezentaciju hranilice prije nego što okrivite glavu za postavljanje.
Povežite grešku u postavljanju sa SPI, AOI, ispisom paste za lemljenje, podrškom za ploču i reflowom.
Koristite standarde i pouzdane tehničke reference kako biste očuvali dosljednu procjenu kvalitete.
Sastavite zapise o rješavanju problema kako bi svaki nedostatak poboljšao buduću kontrolu procesa.
Za proizvođače koji se suočavaju s ponovljenim problemima s odbijanjem, preuzimanjem, vidom, ulagačem ili stabilnošću postavljanja, najvrjedniji sljedeći korak je miran pregled cijelog procesa. Dobro planirana SMT linija ne samo da brže postavlja komponente; daje inženjerima vidljivost za rješavanje problema s povjerenjem. ICT može surađivati s proizvođačima elektronike na pregledu rasporeda linija, usklađenosti opreme, rizika procesa i podrške nakon prodaje kako bi proizvodni tim mogao prijeći s hitnog popravka na stabilan učinak.
Najbrži pouzdani način je identificirati točnu fazu u kojoj se kvar događa. Inženjeri ne bi trebali početi slijepo mijenjati toleranciju prepoznavanja ili visinu podizanja. Najprije provjerite nedostaje li komponenta prilikom preuzimanja, ispala je tijekom pomicanja, odbijena vidom, zagubljena na tiskanoj ploči ili pronađena neispravna nakon reflowa. Svaka faza ukazuje na različit temeljni uzrok. Neuspjeh prihvata obično dovodi do provjere dodavača, mlaznice, vakuuma ili prikaza trake. Odbijanje vizije dovodi do provjere slike kamere, osvjetljenja, podataka o paketu i stanja komponenti. Promjena postavljanja dovodi do provjere potpore ploče, fiduciala, visine Z i stanja paste. Ovaj strukturirani početak štedi vrijeme jer sprječava nasumično podešavanje.
Stroj može operateru izgledati ispravno, ali još uvijek nije u redu tijekom pregleda stroja. Komponenta može ležati malo zakrenuta u džepu za traku, pokrovna traka može ometati preuzimanje, tijelo paketa može se razlikovati od biblioteke ili fotoaparat može teško prepoznati oznaku polariteta. Mlaznica također može odabrati komponentu na lošem mjestu, uzrokujući da video kamera vidi nagib ili pomak. Inženjeri bi trebali usporediti sliku odbačenog stroja sa stvarnim crtežom komponente i poznatim dobrim uzorkom. Ako stroj odbije samo jednu poziciju ulagača, provjerite kalibraciju ulagača i kretanje trake. Ako odbije isti dio na različitim pozicijama, pregledajte biblioteku paketa, osvjetljenje vida i varijaciju komponente.
Propuštena, ispuštena ili okrenuta komponenta obično dolazi od nestabilnog preuzimanja. Tvornica bi trebala provjeriti veličinu mlaznice, istrošenost mlaznice, onečišćenje, razinu vakuuma, visinu skupljanja, položaj dodavača, stanje džepa trake i površinu komponente. Za malu čip komponentu, mali pomak hvatanja može uzrokovati podizanje dijela pod kutom. Za veće komponente, mlaznica koja je premala možda neće držati dovoljnu površinu. Za nepravilnu komponentu, točka preuzimanja će se možda morati pomaknuti u stabilno težište. Najbolja metoda je usporedba podataka o pogrešci prema vrsti mlaznice, dodavača i komponente. Ako je uvijek uključena jedna mlaznica, zamijenite je ili očistite. Ako je uvijek uključena jedna hranilica, ponovno je kalibrirajte. Ako je uvijek uključen jedan paket, provjerite podatke o paketu i rukovanje materijalom.
Postavke vida mogu riješiti neke probleme prepoznavanja, ali ne bi se trebale koristiti za skrivanje mehaničkih ili materijalnih problema. Ako je slika kamere nejasna, potrebno je pregledati osvjetljenje, čistoću leće i kalibraciju. Ako je slika jasna, ali stroj odbija dobru komponentu, možda je potrebna prilagodba knjižnice paketa ili tolerancije. Međutim, ako komponenta stigne nagnuta, kontaminirana, oštećena ili izvan centra zbog problema s ulagačem ili hvatačem, promjena postavki vida liječi samo simptom. Dobro rješavanje problema prvo provjerava fizičko stanje, a zatim podešava parametre prepoznavanja na temelju stvarnih varijacija komponenti i zahtjeva kvalitete.
Stručna podrška je dragocjena kada se ista pogreška vrati nakon osnovnih provjera, kada nekoliko strojeva pokaže povezane nedostatke, kada uvođenje novog proizvoda stvara nestabilan prinos ili kada tim ne može odvojiti grešku stroja od greške procesa. Dobavljač s iskustvom u cijeloj liniji može zajedno pregledati usklađivanje opreme, postavljanje ulagača, strategiju mlaznica, programske podatke, ispis paste za lemljenje, podršku za ploču, reflow, inspekciju i obuku operatera. Ovaj širi pogled posebno je koristan za tvornice koje grade novu SMT liniju ili nadograđuju proizvodni kapacitet. Umjesto rješavanja jednog po jednog alarma, proizvođač može poboljšati strukturu procesa iza alarma.
