Mnogi proizvođači PCBA ulažu u rendgensku inspekciju s pravom namjerom — poboljšavajući kvalitetu i smanjujući bijeg — ali se ipak suočavaju s neočekivanim uskim grlima, rastućim troškovima inspekcije ili odgođenim povratnim informacijama kada se pojave nedostaci.
U većini slučajeva problem nije sama rendgenska tehnologija, već odabir pogrešne strategije pregleda. Razumijevanje načina na koji rendgenska inspekcija radi u proizvodnji PCBA često je dio koji nedostaje kada se ti problemi prvi put pojave.
Inline i offline rendgenski sustavi služe vrlo različitim svrhama. Jedan je dizajniran da se kreće brzinom vaše proizvodne linije, dok drugi daje prednost fleksibilnosti, razlučivosti i dubokoj analizi. Kada vrsta sustava ne odgovara vašem volumenu proizvodnje, miksu proizvoda ili zahtjevima za kvalitetu, rezultat može biti sporiji protok, veći troškovi prerade ili propušteni nedostaci koji se pojavljuju tek nakon što proizvodi stignu na polje.
Ako koristite SMT linije velike količine, izvanmrežni rendgenski snimak može brzo postati usko grlo. Ako proizvodite složene ploče male količine, inline sustav može biti nedovoljno iskorišten i nepotrebno skup. U oba slučaja, pogrešan izbor tiho nagriza vaš povrat ulaganja - često zato što nedostatke koje AOI ne može vidjeti, ali rendgenski snimci mogu, nisu uhvaćeni u pravoj fazi.
Mnoge tvornice ulažu u rendgensku inspekciju očekujući bolju kontrolu kvalitete, samo da bi otkrile da učinkovitost proizvodnje pada nakon instalacije. To se često događa kada se ugrađeni rendgenski snimak postavi na liniju koja nema stabilno taktno vrijeme ili konzistentan protok proizvoda.
Daske počinju čekati u redu ispred rendgena, operateri interveniraju ručno, a sustav postaje usko grlo, a ne zaštita. S vremenom planeri proizvodnje počnu zaobilaziti korak inspekcije kako bi isporuke održale prema planu. U tom trenutku rendgenski sustav postoji na liniji, ali se njegova stvarna vrijednost više ne shvaća.
Različiti proizvodi nose vrlo različite rizike inspekcije, ali mnoge tvornice primjenjuju jedinstven pristup inspekciji na sve ploče. Ploče visoke gustoće s BGA i komponentama s donjim završetkom zahtijevaju detaljnu analizu šupljina i spojeva, dok će jednostavnije ploče možda trebati samo osnovne provjere prolaznosti/nedovoljnosti.
Kada se koristi izvanmrežni sustav gdje je potrebna povratna informacija u stvarnom vremenu, nedostaci se često otkrivaju prekasno, nakon što su deseci ili stotine ploča već proizvedeni. S druge strane, prisiljavanje pune inline inspekcije na složene proizvode male količine može previše pojednostaviti parametre inspekcije i sakriti kritične nedostatke. Neusklađenost tiho povećava rizik kvalitete, a da nije odmah vidljiva.
Dodavanje više koraka pregleda ne poboljšava automatski kvalitetu ako su ti koraci loše postavljeni ili se nepravilno koriste. Inspekcijski sustavi zahtijevaju vrijeme, prostor i inženjersku pozornost, a sve to mora dati mjerljivu vrijednost.
Kada se koristi inline X-zraka gdje bi uzorkovanje bilo dovoljno, inženjeri se mogu utopiti u podacima bez jasne akcije. Kada se offline X-zraka pretjerano koristi za rutinske provjere, dragocjeno inženjersko vrijeme gubi se na pločama niskog rizika. Učinkovita inspekcija podrazumijeva kontrolu procesa, a ne inspekciju svega podjednako.
Inline rendgenski sustavi fizički su i logički integrirani u SMT proizvodni tok, obično postavljeni nakon reflowa. PCB se automatski kreće kroz sustav na transporterima, bez potrebe za ručnim rukovanjem. Programi inspekcije osmišljeni su tako da odgovaraju brzini linije, često dajući prednost dosljednosti i ponovljivosti nad maksimalnim detaljima slike.
Budući da sustav radi neprekidno, rezultati inspekcije generiraju se u stvarnom vremenu i mogu se povezati s proizvodnim podacima. To inline X-zrake čini dijelom procesa proizvodnje, a ne zasebnom točkom provjere kvalitete.
Izvanmrežni rendgenski sustavi funkcioniraju neovisno o proizvodnoj liniji i oslanjaju se na ručno punjenje i pražnjenje ploča. Operateri ili inženjeri odlučuju koje će ploče pregledati, koliko dugo će ih pregledavati i koje značajke će detaljno analizirati.
Ova fleksibilnost omogućuje dublji pregled, uključujući poglede pod kutom, višestruke razine povećanja i dulje vrijeme analize po zglobu. Offline sustavi obično se koriste za uzorkovanje, rješavanje problema i inženjersku provjeru valjanosti. Djeluju kao analitički alat, a ne inspekcijska vrata vođena propusnošću.

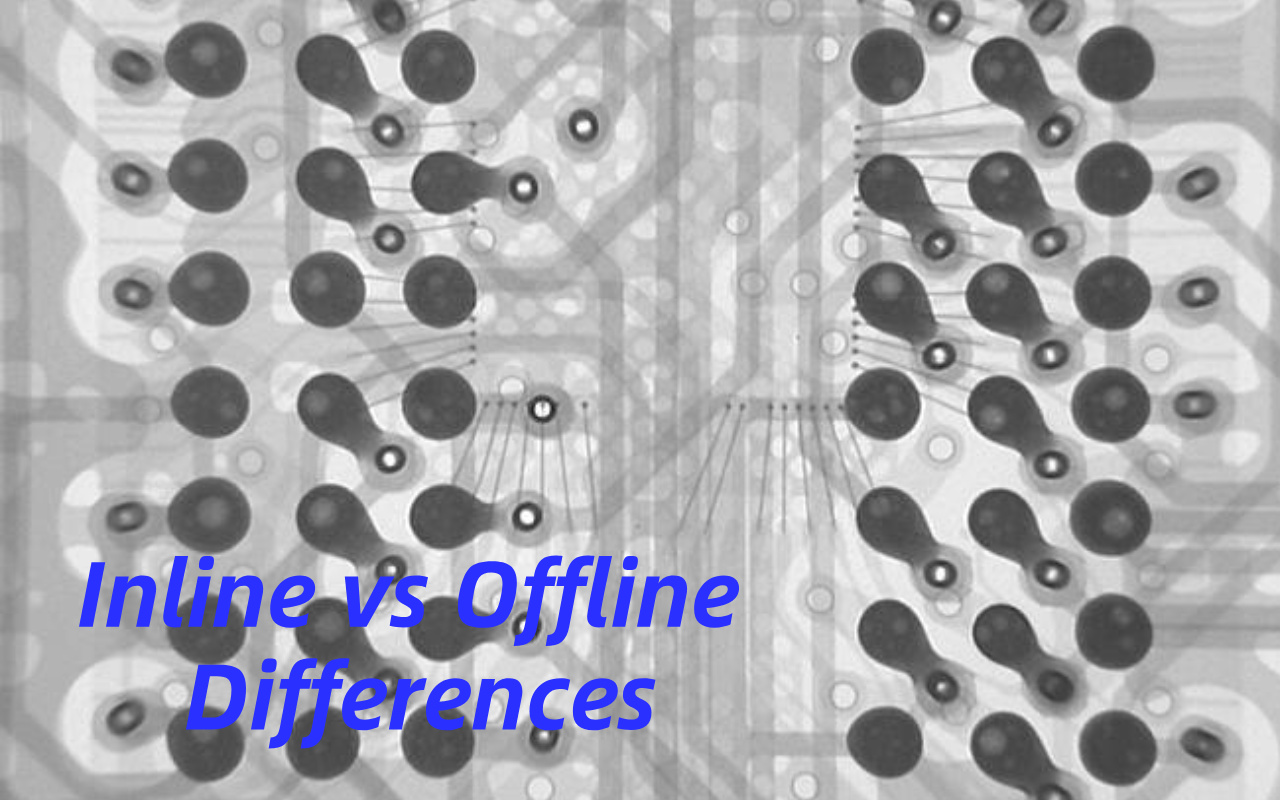

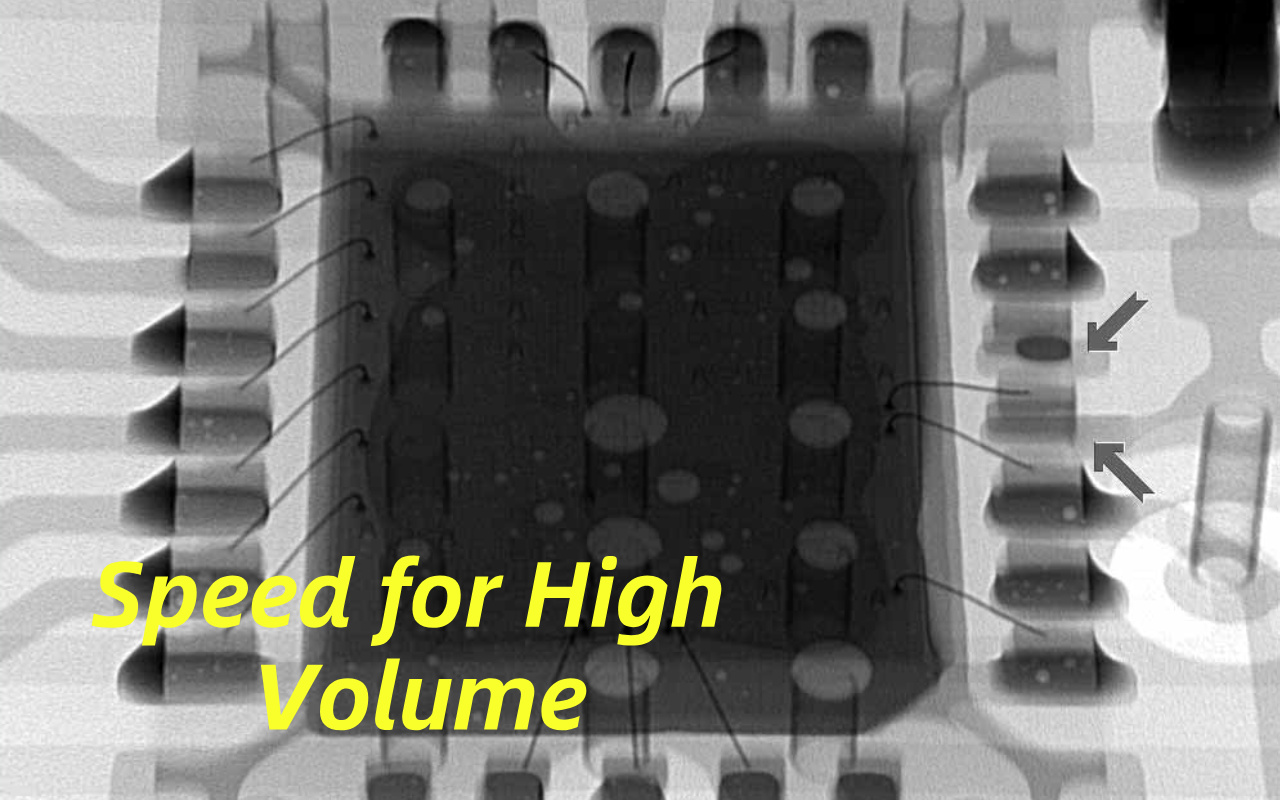

Najočitija razlika između inline i offline rendgena je brzina pregleda. Inline sustavi optimizirani su za brzu i dosljednu provjeru svake ploče, dok offline sustavi mijenjaju brzinu za detalje. Razine automatizacije također se značajno razlikuju, s ugrađenim sustavima koji zahtijevaju minimalno sudjelovanje operatera, a izvanmrežnim sustavima koji se uvelike oslanjaju na vješte korisnike.
Što se tiče tijeka rada, inline inspekcija podržava kontinuiranu kontrolu proizvodnje, dok offline inspekcija podržava donošenje odluka i analizu uzroka. Ove razlike izravno utječu na to kako bi svaki sustav trebao biti postavljen u tvornici.

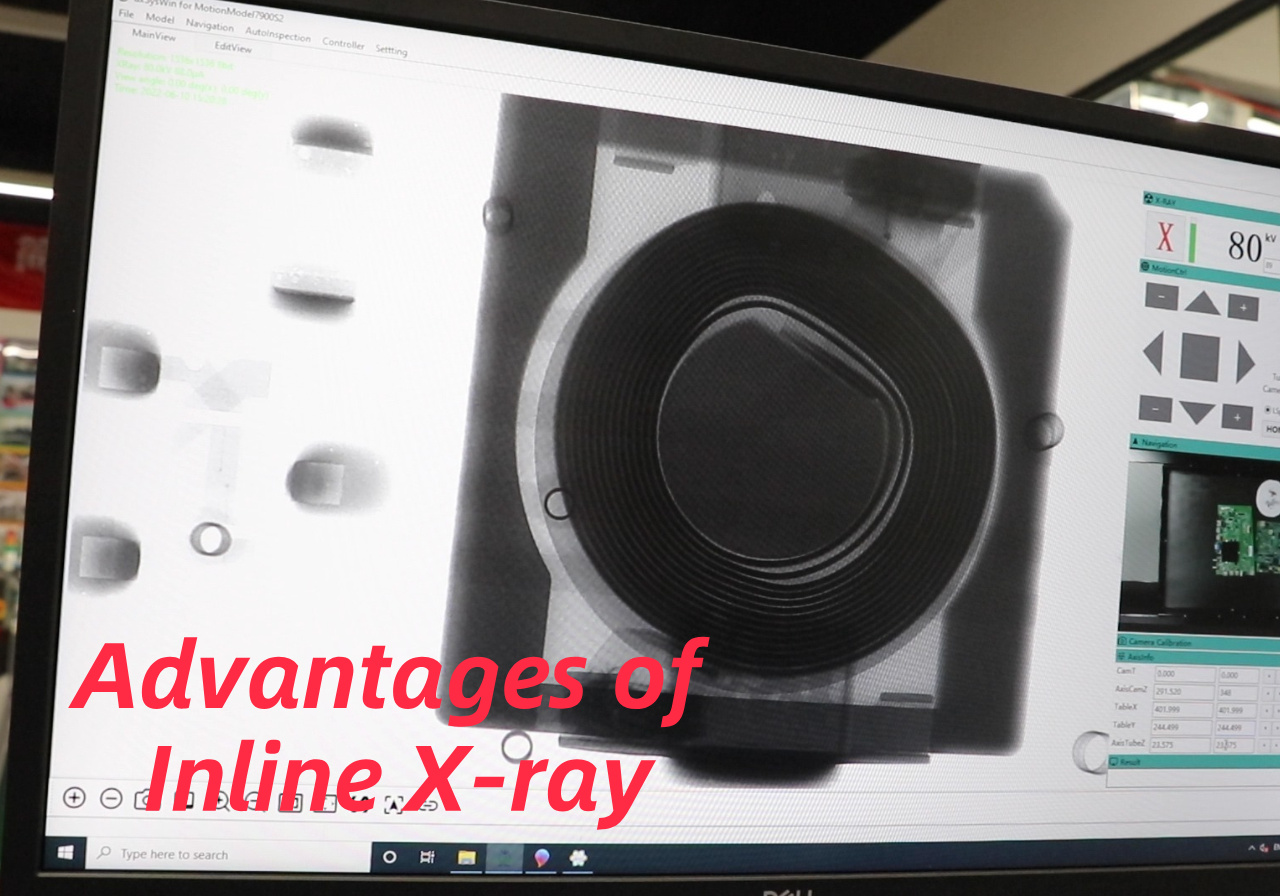

Inline rendgenska inspekcija omogućuje tvornicama održavanje visokog učinka bez žrtvovanja pokrivenosti inspekcijom. Budući da se ploče automatski provjeravaju dok se kreću kroz liniju, nema potrebe za zaustavljanjem proizvodnje ili preusmjeravanjem ploča za ručno rukovanje.
Ovo je posebno važno u okruženjima s velikom količinom pošiljki gdje čak i kratka kašnjenja mogu poremetiti raspored isporuke. Inline inspekcija osigurava da kontrola kvalitete drži korak s proizvodnjom, a ne da se natječe s njom. Za mnoge linije masovne proizvodnje, ova sposobnost sama po sebi opravdava ulaganje.
Jedna od najvećih prednosti ugrađenog X-zraka je brzina kojom se nedostaci otkrivaju i prijavljuju. Problemi kao što su prekomjerno stvaranje praznina, lemljeni mostovi ispod komponenti ili nedostatak lema mogu se identificirati unutar nekoliko minuta nakon pojave.
To omogućuje procesnim inženjerima da brzo reagiraju podešavanjem parametara ispisa, postavljanja ili preoblikovanja. Rano otkrivanje sprječava širenje kvarova u velikim serijama. S vremenom ova povratna informacija u stvarnom vremenu značajno stabilizira cijeli SMT proces.
Inline rendgenski sustavi dizajnirani su za komunikaciju s drugom automatiziranom opremom na liniji. Inspekcijski podaci mogu se povezati s informacijama o pisaču, monteru ili reflow-u kako bi se identificirali trendovi procesa. Ovo podržava statističku kontrolu procesa i dugoročno poboljšanje prinosa.
Kada se ispravno integrira, inline X-ray postaje dio zatvorenog sustava kvalitete, a ne samostalna provjera. Rezultat je proizvodna linija koja ne samo da otkriva nedostatke, već i aktivno radi na njihovom sprječavanju.

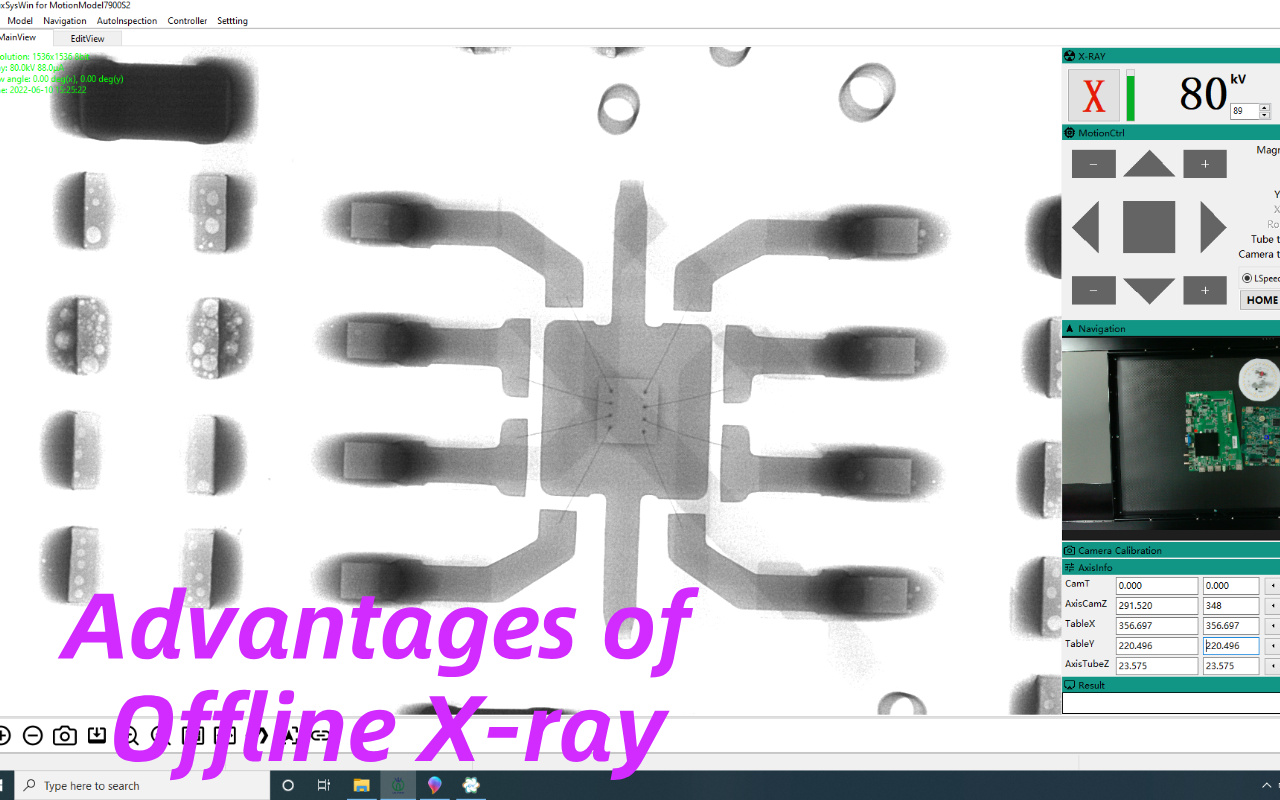

Izvanmrežni rendgenski sustavi omogućuju operaterima da provedu više vremena na svakoj meti pregleda, što se izravno prevodi u veću jasnoću slike i više kutova pregleda. Inženjeri mogu zumirati pojedinačne lemljene spojeve, rotirati prikaze i pregledavati složene strukture sloj po sloj.
Ova razina detalja posebno je vrijedna pri analizi BGA šupljina, defekata glave u jastuku ili djelomičnog nekvašenja koje bi bilo teško klasificirati u brzom inline skeniranju. Izvanmrežna inspekcija podržava dublje razumijevanje, a ne samo potvrdu kvara. Za kvalitetne inženjere ova dubina često čini razliku između nagađanja i znanja.
Offline X-ray briljira u okruženjima gdje se proizvodi često mijenjaju ili gdje je potrebna inženjerska analiza.
Obično se koristi za:
Uvođenje novog proizvoda (NPI)
Validacija procesa
Analiza kvarova i istraživanje temeljnih uzroka
Budući da je izvanmrežni rendgen odvojen od glavne SMT linije , ne utječe izravno na brzinu linije ili vrijeme rada. Ploče se odabiru za pregled nakon proizvodnje, čime se izbjegava uvođenje novih uskih grla. Ovo čini izvanmrežne sustave lakšim za uvođenje u postojeće tvornice bez rekonfiguriranja transportera ili rasporeda linija.
Za objekte s ograničenim prostorom ili nestabilnim rasporedom proizvodnje, ovo odvajanje smanjuje operativni rizik. Inspekcijski proces ostaje kontroliran bez ometanja dnevne proizvodnje.

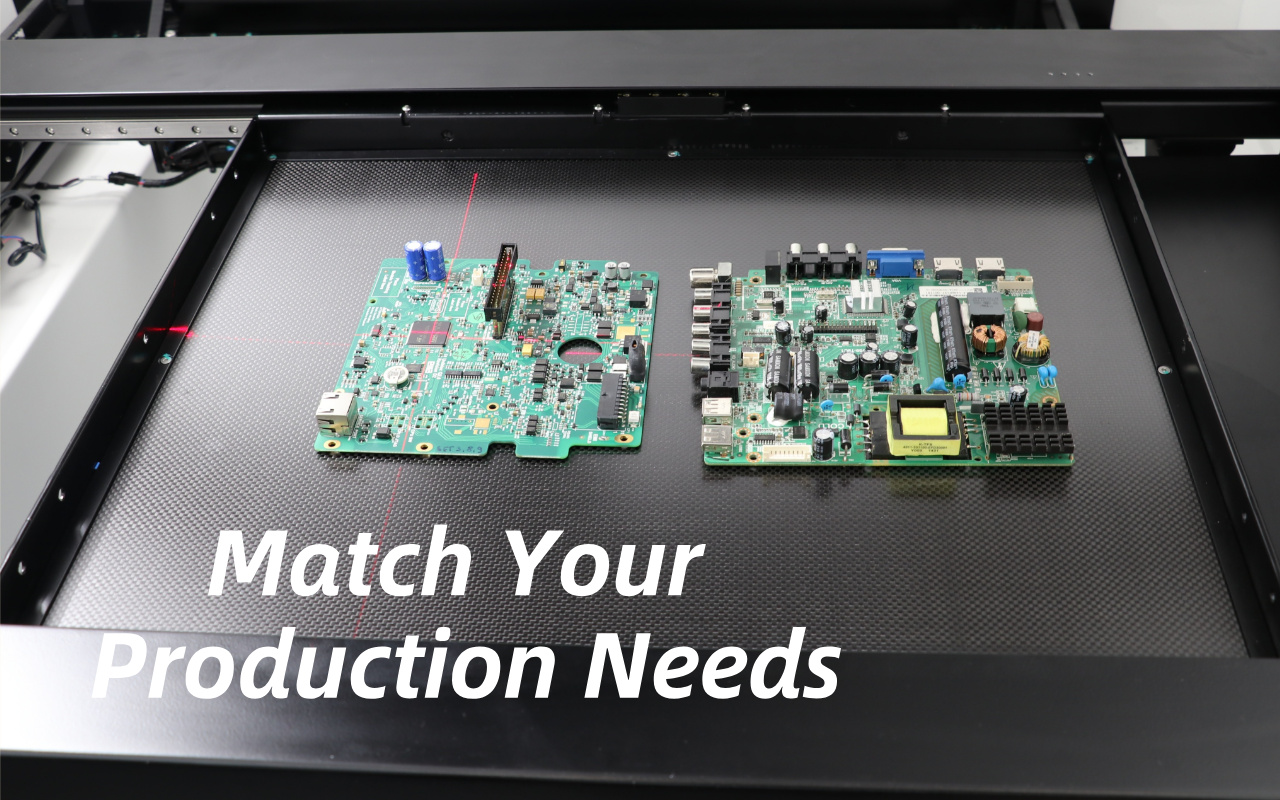

Iako inline X-ray nudi brzinu i automatizaciju, može postati usko grlo ako nije pravilno usklađen s kapacitetom linije. Ako vrijeme pregleda po ploči premaši vrijeme takta linije, formirat će se redovi i poremetiti tijek proizvodnje. Složene ploče s više točaka inspekcije posebno su sklone ovom problemu.
U nekim slučajevima inženjeri smanjuju dubinu inspekcije kako bi održali brzinu, što ugrožava otkrivanje nedostataka. Bez pažljivog planiranja, inline inspekcija može nenamjerno zamijeniti kvalitetu za protok.
Izvanmrežna rendgenska inspekcija ne daje trenutačnu povratnu informaciju proizvodnoj liniji. Dok se nedostaci otkriju, deseci ili čak stotine ploča mogu već biti dovršeni. Ovo kašnjenje povećava volumen prerade i otežava analizu temeljnih uzroka.
Procesni problemi ostaju dulje skriveni, dopuštajući ponavljanje nedostataka. Izvanmrežna inspekcija najbolje funkcionira kada je učestalost kvarova niska i kada se može upravljati obujmom proizvodnje.
I inline i offline sustavi zahtijevaju ulaganja izvan samog stroja. Inline sustavi često zahtijevaju dodatni prostor za transport i integraciju, dok se offline sustavi uvelike oslanjaju na vješte operatere. Obuka, programiranje i interpretacija podataka povećavaju dugoročne troškove.
Tvornice moraju uzeti u obzir ne samo nabavnu cijenu, već i operativne režijske troškove. Ignoriranje ovih čimbenika često dovodi do nedovoljno iskorištene opreme.
Obim proizvodnje jedan je od najvažnijih čimbenika pri odabiru između inline i offline rendgena. Stabilna proizvodnja velikih količina daje prednost inline inspekciji zbog svoje brzine i automatizacije. Proizvodi male količine ili proizvodi koji se često mijenjaju imaju više koristi od izvanmrežne fleksibilnosti.
High-mix linije često se bore da opravdaju napor ugrađenog programiranja za svaki proizvod. Usklađivanje strategije inspekcije sa stvarnom proizvodnjom sprječava rasipanje resursa.
Ne zahtijevaju svi nedostaci isti pristup inspekciji. Ako je vaša glavna briga kontrola postotka praznine u masovno proizvedenim BGA, ugrađeni X-ray omogućuje brzo i dosljedno praćenje. Ako vam je potrebna detaljna analiza povremenih ili složenih kvarova, offline sustavi su učinkovitiji.
Razumijevanje vaših dominantnih načina kvara je kritično. Inspekcija bi trebala biti usmjerena na rizik, a ne djelovati naslijepo.
Inline sustavi obično zahtijevaju veće početno ulaganje i fizičku integraciju u liniju. Offline sustavi nude niže ulazne barijere i mogu se postupno proširivati. Međutim, budući rast mora se uzeti u obzir od samog početka.
Tvornica koja planira značajna povećanja obujma može brzo prerasti izvanmrežnu strategiju. Odabir imajući na umu dugoročnu skalabilnost izbjegava skupo ponovno ulaganje.

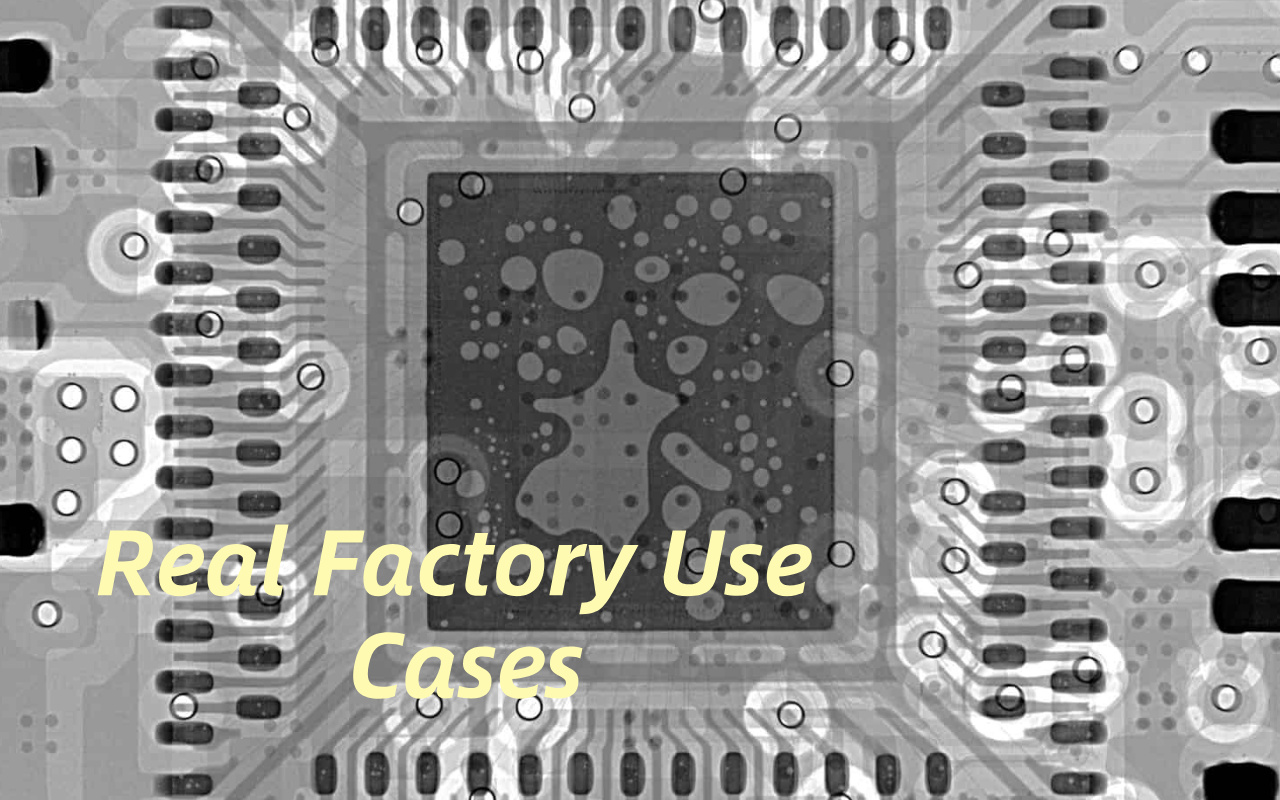

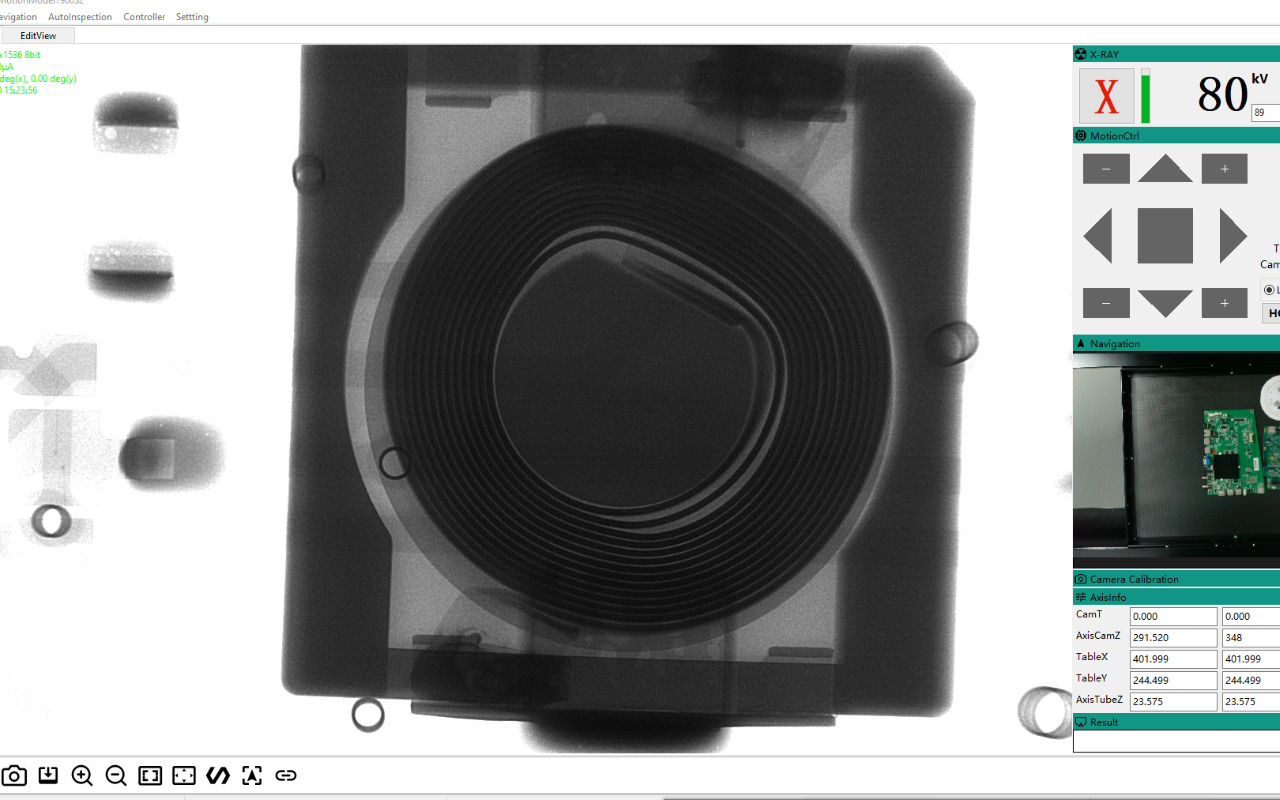

U masovnoj automobilskoj proizvodnji, inline rendgenski pregled često je bitan. Kontinuirani nadzor osigurava da kvaliteta lemljenih spojeva ostane stabilna na tisućama ploča po smjeni. Povratne informacije u stvarnom vremenu omogućuju brzu korekciju prije nego što nedostaci dođu do kupca.
Inline inspekcija postaje dio okosnice osiguranja kvalitete. U ovom okruženju samo izvanmrežna inspekcija nije dovoljna.
Proizvođači medicinske elektronike često daju prednost sljedivosti i dubokoj analizi grešaka u odnosu na sirovu propusnost. Offline X-ray omogućuje inženjerima da detaljno pregledaju kritične ploče i dokumentiraju rezultate radi usklađenosti.
Strategije uzorkovanja pažljivo su planirane, a ne potpuno automatizirane. Ovaj pristup uravnotežuje dubinu pregleda s fleksibilnošću proizvodnje. Inline inspekcija se ipak može dodati kasnije kako volumen raste.
Mnoge tvornice u konačnici prihvaćaju hibridni pristup kombinirajući inline i offline X-zrake. Inline sustavi obrađuju rutinski nadzor proizvodnje, dok offline sustavi podržavaju analizu kvarova i inženjerska istraživanja.
Ova podjela rada maksimizira učinkovitost inspekcije i dubinu znanja. Hibridne strategije također smanjuju pritisak na svaki pojedinačni sustav. Za tvornice u razvoju ovaj pristup nudi najbolju dugoročnu ravnotežu.
Inline X-ray podržava brzinu, automatizaciju i kontrolu u stvarnom vremenu
Offline X-ray nudi fleksibilnost, rezoluciju i analitičku dubinu
Pravi izbor ovisi o količini, kombinaciji proizvoda i riziku kvalitete
Hibridne strategije često daju najbolju dugoročnu ravnotežu
Da. Mnoge tvornice koriste inline inspekciju za praćenje proizvodnje i offline sustave za dublju analizu i rješavanje problema.
3D inspekcija poboljšava otkrivanje nedostataka u obje konfiguracije, ali potrebno je pažljivo razmotriti vrijeme inspekcije i zahtjeve za rukovanje podacima.
Inline sustavi zahtijevaju strože upravljanje vremenom rada, dok offline sustavi nude veću fleksibilnost u planiranju održavanja.
Izvanmrežna inspekcija može zadovoljiti potrebe usklađenosti kada su planovi inspekcije i strategije uzorkovanja ispravno definirani.
ROI treba uzeti u obzir ne samo trošak opreme, već i uštedu rada, smanjenje nedostataka, izbjegavanje prerade i učinkovitost proizvodnje.
