ICT-U2
I.C.T
| Količina: | |
|---|---|

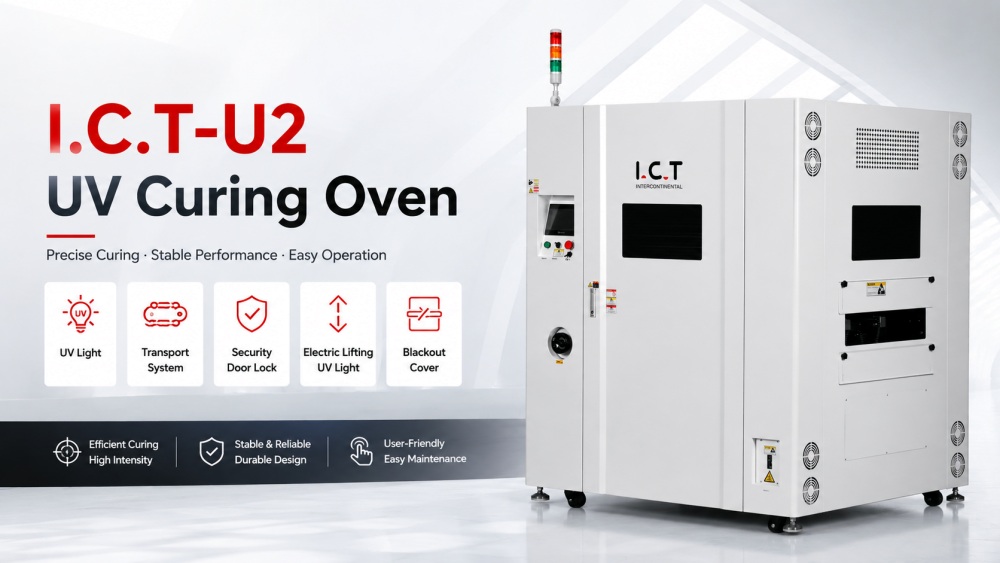

ICT-U2 UV pećnica za stvrdnjavanje napravljena je za brzo, ravnomjerno stvrdnjavanje ljepila, boja, premaza i materijala osjetljivih na UV zračenje na SMT PCB pločama. Sadrži niz UVA lampi velike snage s neovisnim podešavanjem visine, reflektirajuće ploče za učinkovitu upotrebu energije i pokretni sustav koji se ne prianja, pokretan koračnim motorima za stabilan transport. Pećnica prima PCB-ove do 500 mm širine i ±100 mm visine, podržavajući opterećenje od 5 kg po ploči. Neovisno hlađenje osigurava sigurnu izlaznu temperaturu. Sustav osigurava dosljedno stvrdnjavanje, smanjuje nedostatke i neprimjetno se integrira u SMT SMD proizvodne linije.

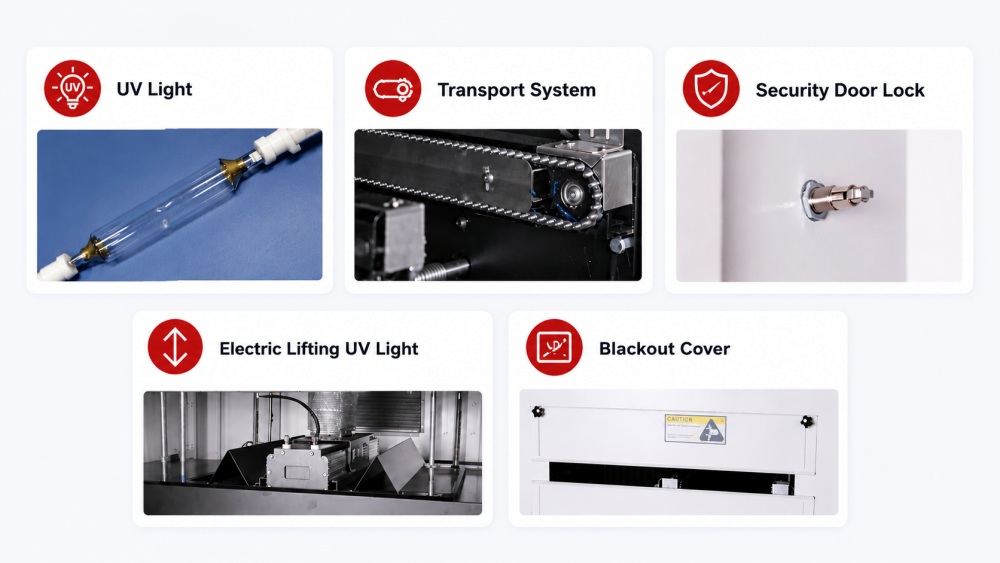

UV lampe daju ravnomjerno zračenje s energijom visokog intenziteta. Svaka lampa može se neovisno kontrolirati za visinu i vrijeme ekspozicije. Reflektirajuće ploče povećavaju iskorištenje UV zraka i smanjuju potrošnju energije. PID kontrola temperature osigurava preciznost ±1°C. Sigurnosne značajke uključuju otkrivanje kvara lampe, zaštitu od previsoke temperature i integrirane alarme. Sustav jamči brzo, stabilno stvrdnjavanje ljepila i premaza, podržavajući SMT PCB proizvodnju visoke propusnosti uz održavanje integriteta ploče.
Sustav transportera koristi lance obložene teflonom s pogonom koračnog motora. Podesiva brzina kreće se od 0,5 do 3,5 m/min, a sustav osigurava precizno pozicioniranje ploče. Senzori od optičkih vlakana otkrivaju ulaz i izlaz PCB-a, sprječavajući zaglavljivanje i pogrešno uvlačenje. Dizajn podržava ploče do ±100 mm visine, 500 mm širine i do 5 kg po ploči. Zone hlađenja održavaju niske izlazne temperature, smanjujući toplinski stres. Ova kombinacija osigurava visoku pouzdanost i dosljednu izvedbu stvrdnjavanja na SMT PCB proizvodnoj liniji.
| Tehnički podaci:
| Tehnički podaci | ICT-U2 |
| Prijevoz | Lanac s dugim iglama od nehrđajućeg čelika, duljina igle 35B 5 mm, dodajte jezičke od nehrđajućeg čelika. |
| Upravljački sustav | PLC+zaslon osjetljiv na dodir |
| Brzina transporta | 0,5~3,5m/min |
| količina UV svjetla | 1 set |
| Snaga UV svjetla | 6Kw/set |
| Izvor UV svjetlosti | UVA bend |
| duljina UV svjetla | 630 mm, duljina luka 500 mm |
| Glavna valna duljina | 365 nm |
| Maksimalna PCBA visina | ±100 mm |
| PCBA širina | 50~500 mm, ručno podešavanje, izdržati težinu od 5 kg |
| Metoda hlađenja | Hlađenje zrakom |
| Opskrba električnom energijom | 3 faze, 380V 50Hz |
| Dimenzija (D*Š*V) | 1500*1100*1720 mm |
| Težina | Otprilike 450 KG |
* Podaci su dobiveni pri temperaturi okoline od 25 ℃ i vlažnosti od 60%.
| NE. | Artikal | Neobavezno |
| Sustav podešavanja širine tračnica | Motorno automatsko podešavanje širine | |
| Funkcija opcije | Povratna linija ploče |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis opreme linije za premazivanje PCBA
ICT-U2 integrira se s ICT-ovom potpunom SMT linijom za premazivanje i doziranje. Povezana oprema uključuje mlaznice za doziranje, strojeve za konformno premazivanje, pećnice za UV sušenje, transportne trake za PCB, AOI inspekciju i sustave za depaneliranje. Pećnica upravlja kontroliranim stvrdnjavanjem, dok strojevi za premazivanje štite šire površine. AOI provjerava kvalitetu, a depaneling odvaja gotove PCB-ove. Zajedno, ovi strojevi tvore kontinuirani tijek rada koji optimizira protok, smanjuje materijalni otpad i osigurava dosljedno stvrdnjavanje i sušenje PCB-a.
| Naziv proizvoda | Namjena u PCBA Coating Line |
|---|---|
Nanosi precizne zaštitne premaze na tiskane ploče za zaštitu od prašine, vode i eksplozije. | |
Stvrdnjava premaze IR ili UV svjetlom, osiguravajući dugotrajnu i jaku zaštitu. | |
Lako prenosi tiskane ploče kroz liniju za nanošenje premaza za učinkovitu obradu. | |
Osigurava i pohranjuje PCB za proizvodnu liniju, osiguravajući glatki ulaz i izlaz. | |
| Konformna prevlaka AOI | Provjerava kvalitetu premaza i otkriva nedostatke kako bi osigurao visoke standarde. |
| Videozapis o uspjehu korisnika
U travnju 2026. ICT je postavio punu SMT proizvodnu liniju za portugalskog proizvođača automobilske elektronike. Inženjeri su izvršili instalaciju na licu mjesta, kalibraciju linije i praktičnu obuku operatera. Vodili su tim o radu peći, rukovanju pokretnom trakom i rutinskom održavanju. Kupac je pohvalio glatku instalaciju, pouzdan rad pećnice i jasnu, praktičnu obuku. Operateri su mogli učinkovito upravljati linijom, osiguravajući dosljedno stvrdnjavanje svih tipova PCB-a i premaza tijekom proizvodnje.
| Servis i podrška u obuci
ICT pruža podršku za cjelokupne operacije SMT tvornice, a ne samo za pojedinačne pećnice. Prije isporuke, inženjeri pregledavaju tip PCB-a, materijal, ciljni izlaz, radni prostor i buduće proširenje. Nakon instalacije, podrška uključuje puštanje u pogon, obuku operatera, smjernice za održavanje i optimizaciju procesa. Inženjeri osiguravaju glatku integraciju peći za UV sušenje s opremom za premazivanje, nanošenje, inspekciju, rukovanje i skidanje panela. Nove tvornice dobivaju smjernice od izgleda do probne proizvodnje. Postojeće tvornice imaju koristi od poboljšanog tijeka rada, uravnoteženog rada linije i pouzdanog SMT PCB stvrdnjavanja visoke propusnosti.
| Što naši kupci kažu
Kupci cijene ICT za praktično vođenje i brz odgovor. Inženjeri daju jasne upute, smanjujući pogreške i ubrzavajući spremnost operatera. Zaštitno pakiranje osigurava sigurnu dostavu na velike udaljenosti. Tehnička pitanja koja se pojave tijekom instalacije ili proizvodnje odmah rješavaju koordinirani prodajni i inženjerski timovi. Kupci stječu povjerenje prilikom pokretanja novih linija, održavanja visoke propusnosti i postizanja dosljednog, visokokvalitetnog stvrdnjavanja ljepila, boja i premaza.
| Certifikati i standardi
ICT-U2 UV pećnica za sušenje ima CE certifikat i zadovoljava međunarodne sigurnosne standarde. Kontrola kvalitete uključuje inspekciju komponenti, provjeru sklopa, ispitivanje funkcionalnosti, potvrdu pakiranja, praćenje pošiljke, zapise o instalaciji i usluge nakon prodaje. Sveobuhvatni postupci osiguravaju pouzdanu, ponovljivu izvedbu stvrdnjavanja, minimiziraju operativni rizik i održavaju dosljedne rezultate visoke kvalitete u proizvodnji SMT PCB.
| O ICT tvrtki i tvornici
ICT isporučuje cjelovita rješenja za SMT, DIP, premazivanje, doziranje, montažu, robotiku i pametne tvornice. Interni timovi za istraživanje i razvoj, proizvodnju, inženjering, prodaju i servis podržavaju kupce od planiranja do stalne proizvodnje. ICT je opsluživao globalne klijente s nabavom opreme, instalacijom, obukom i optimizacijom procesa. Osim isporuke strojeva, ICT pomaže u izgradnji tvornica od 0 do 1 i nadograđuje postojeće linije od 1 do 10, pružajući skalabilne, precizne i pouzdane SMT PCB proizvodne sustave.
