Pogreške u položaju prihvata SMT dodavača događaju se kada komponenta nije postavljena na ispravno mjesto da bi je mlaznica podigla. Stroj može prijaviti pogrešku preuzimanja, pogrešku vakuuma, odbacivanje komponente ili alarm ulagača, ali pravi problem često je netočna pozicija ulagača, nestabilno indeksiranje trake, pogrešne koordinate uvlačenja ili pomicanje unutar džepa komponente.
Ulagač je odgovoran za pomicanje svake komponente do točke preuzimanja s ponovljivom točnošću. Ako traka napreduje predaleko, prerano se zaustavi, pomakne u stranu ili ne drži komponentu ispravno, mlaznica može promašiti komponentu ili je pokupiti s ruba. To može dovesti do nedostatka komponente, ispuštene komponente, naopako postavljene komponente, visoke stope odbijanja i nepotrebnog rasipanja materijala.
Ovaj vodič objašnjava glavne uzroke pogreške u položaju SMT dodavača i pruža praktičan postupak kalibracije SMT dodavača za proizvodne inženjere i timove za održavanje.
Sadržaj
Pogreška u poziciji prihvata SMT dodavača znači da se komponenta ne nalazi na očekivanoj koordinati podizanja kada mlaznica stigne. Komponenta je možda predaleko naprijed, predaleko unazad, pomaknuta u stranu, zarotirana, nagnuta ili nedostaje u džepu.
Stroj još uvijek može uspješno dovršiti neke cikluse podizanja. Zbog toga probleme s hranilicom može biti teško prepoznati. Ulagač može raditi normalno nekoliko minuta, a zatim stvoriti povremenu pogrešku kada se promijeni položaj rupe za traku, džepa, pokrovne trake ili komponente.
Tipični simptomi uključuju promašeno podizanje, bočno podizanje, rotaciju komponente, odbacivanje komponente nakon pregleda kamerom, nestabilnu vrijednost vakuuma, ispuštenu komponentu i ponovljeni pomak postavljanja.
Ostali znakovi uključuju mlaznicu koja dodiruje rub džepa trake, pomicanje komponente nakon indeksiranja trake, nedosljedno napredovanje trake, neuobičajenu buku ulagača i greške koje prate jedan ulagač nakon što se premjesti na drugi položaj stroja.
Mlaznica mora doći u kontakt s komponentom na stabilnom i prikladnom području usisavanja. Ako mlaznica dodiruje rub umjesto sredine, vakuumsko brtvljenje postaje slabije i komponenta se može okretati tijekom pomicanja glave.
Neispravan položaj ulagača također može uzrokovati da stroj odbaci dobru komponentu. Komponenta se može odabrati, ali njezin položaj na mlaznici može biti izvan raspona korekcije kamere. U ovoj situaciji može se činiti da je problem pogreška vida iako je ulagač stvorio izvorni pomak.

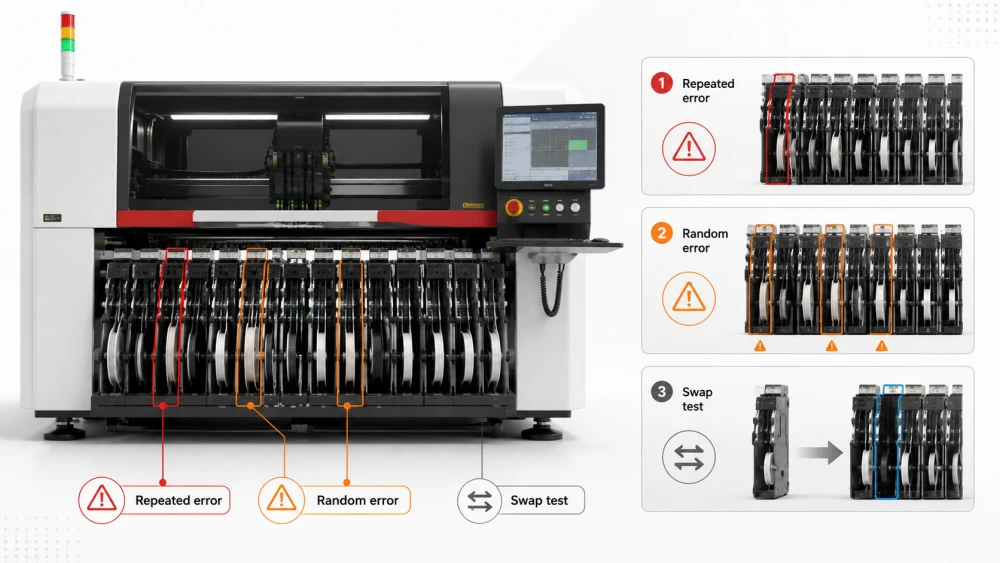

Prije promjene parametara dodavača, inženjeri bi trebali zabilježiti uzorak kvara. To pomaže odvojiti problem dodavača od problema s mlaznicom, vakuumom, vidom ili materijalom.
Ako isti ulagač stvara ponovljene pogreške uvlačenja, inženjeri bi trebali provjeriti kalibraciju ulagača, indeksiranje trake, koordinatu usisavanja, stanje lančanika, napetost pokrovne trake i položaj džepa komponente.
Ponovljena pogreška obično znači da ulagač stalno prikazuje komponentu na krivom mjestu. Problem može biti mehanički, ali također može proizaći iz netočnog koraka, netočne vrste dodavača ili pogrešnih podataka o komponenti.
Ako nekoliko ulagača stvara nasumične pogreške, problem možda nije u jednom ulagaču. Inženjeri bi trebali provjeriti uobičajene uvjete stroja, uključujući istrošenost mlaznica, izvor vakuuma, tlak zraka, poravnanje baze dodavača, vibracije stroja i postavke softvera.
Nasumične greške ulagača također se mogu dogoditi kada tvornica koristi novu specifikaciju trake ili paket komponenti koji nije dobro usklađen s postojećim sustavom ulagača.
Test zamjene hranilice jedna je od najkorisnijih dijagnostičkih metoda. Premjestite sumnjivi ulagač u drugi utor i pokrenite kontrolirani test. Ako problem s hvatanjem prati ulagač, vjerojatno je odgovoran ulagač ili njegov materijal. Ako problem ostaje na izvornom utoru stroja, potrebno je provjeriti bazu ulagača, koordinatni stroj ili sustav glave.
Tijekom testa treba promijeniti samo jednu varijablu. Ako se dodavač, mlaznica, vitlo materijala i program mijenjaju u isto vrijeme, rezultat će biti teško protumačiti.
Hranilica mora biti čvrsto instalirana i pravilno poravnata na bazi hranilice. Mali mehanički razmak može promijeniti odnos između džepa trake i koordinate hvatanja mlaznice.
Ako ulagač nije u potpunosti umetnut u postolje stroja, može sjediti pod malim kutom ili ostati malo udaljen od očekivanog položaja. Stroj možda i dalje prepoznaje ulagač, ali mjesto preuzimanja može biti netočno.
Inženjeri bi trebali provjeriti bravu ulagača, vodilicu, blok za pozicioniranje, konektor i mehanički graničnik. Hranilicu treba umetnuti stalnom silom i ne smije se pomicati kada se lagano dodirne.
Prašina, čestice vrpce, ostaci komponenti i ulje mogu se nakupiti na dnu ulagača. To može spriječiti hranilicu da stoji ravno. Istrošena vodilica ili blok za pozicioniranje mogu stvoriti slične probleme.
Kada nekoliko dodavača pokazuje sličan pomak skupljanja na istoj lokaciji stroja, potrebno je pregledati bazu hranilice. Čišćenje samo pojedinačne hranilice možda neće riješiti pravi problem.
Ulagač koji je nagnut ili se pomiče u stranu može uzrokovati pomicanje džepa trake od središta mlaznice. Ovo je ozbiljnije za male komponente jer je tolerancija podizanja vrlo mala.
Inženjeri bi trebali provjeriti je li tijelo hranilice stabilno tijekom indeksiranja. Ako se ulagač pomiče naprijed i natrag sa svakim pomicanjem trake, možda je potrebno podešavanje brave ulagača ili unutarnjeg mehanizma.

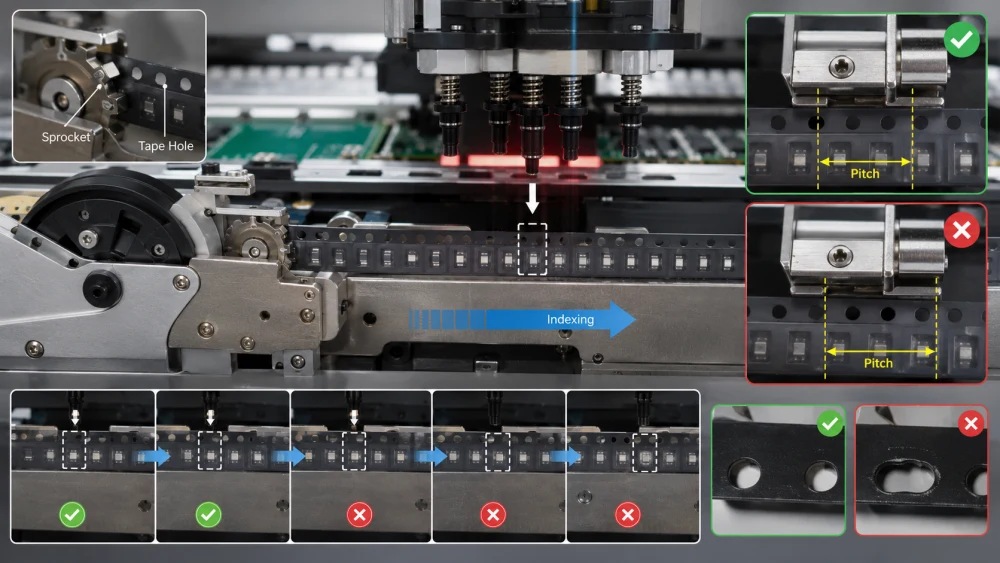

Indeksiranje trake pomiče nosivu traku naprijed jedan džep po jedan. Ako je udaljenost indeksiranja netočna, komponenta neće stići na očekivani položaj podizanja.
Različite specifikacije nosive trake koriste različite korake džepova. Ako postavka nagiba ulagača ne odgovara stvarnoj vrpci, vrpca može napredovati previše ili premalo tijekom svakog ciklusa.
To može uzrokovati postupnu promjenu stupnja prijenosa, opetovano preuzimanje s praznim džepom, bočno preuzimanje ili oštećenje komponente. Inženjeri bi trebali potvrditi stvarni korak iz pakiranja komponente i usporediti ga s programom dodavača.
Lančanik dodavača mora pravilno zahvatiti rupe na nosivoj vrpci. Ako su rupe za traku oštećene, rastegnute, blokirane ili loše oblikovane, lančanik možda neće točno pomicati traku.
Istrošeni zubi lančanika također mogu uzrokovati varijaciju indeksiranja. Ulagač može ispravno raditi s jednim kolutom, a kvariti s drugim jer je kvaliteta rupa za traku drugačija.
Neke pogreške indeksiranja dodavača uzrokovane su unutarnjim mehaničkim trošenjem. Motor, zupčanik, opruga, remen, kvačilo ili pogonski mehanizam možda neće pomicati traku na istu udaljenost u svakom ciklusu.
Inženjeri bi trebali promatrati nekoliko uzastopnih ciklusa indeksiranja. Komponenta bi se trebala svaki put zaustaviti na istoj poziciji. Usporeni video ili vizualni znak na vrpci može pomoći u prepoznavanju malih razlika u pokretu.
Ulagač može biti mehanički ispravan, ali program stroja može i dalje koristiti pogrešan položaj hvatanja. Koordinata podizanja i visina podizanja moraju se provjeriti sa stvarnom komponentom i stvarnim dodavačem.
Neispravan položaj uvlakača znači da mlaznica stroja ne cilja u ispravnu točku na komponenti. Mlaznica može pasti blizu ruba komponente, između dvije komponente ili izvan džepa.
Inženjeri bi trebali provjeriti X i Y koordinate preuzimanja i usporediti ih sa stvarnim položajem komponente. Teoretsko središte džepa nije uvijek isto što i najbolja točka preuzimanja, posebno kada je komponenta labava ili je džep veći od tijela komponente.
Ako je visina podizanja previsoka, mlaznica možda neće dovoljno čvrsto dodirivati komponentu. Vakuum se možda neće pravilno stvoriti, a komponenta može ostati u džepu kada se glava odmakne.
To može dovesti do propuštenog preuzimanja, slabog vakuuma ili odbijanja kamere. Problem se može pojaviti samo pri velikoj brzini jer komponenta nema dovoljno vremena za stvaranje stabilnog brtvljenja.
Ako je visina podizanja preniska, mlaznica može pritisnuti komponentu u džep trake. To može izazvati bočnu silu, rotaciju komponente, oštećenje džepa ili sudar mlaznice.
Visinu skupljača treba podesiti prema dubini džepa trake, debljini komponente, duljini mlaznice i stanju dodavača. Ispravna visina trebala bi omogućiti čvrst kontakt bez pretjeranog pritiska.

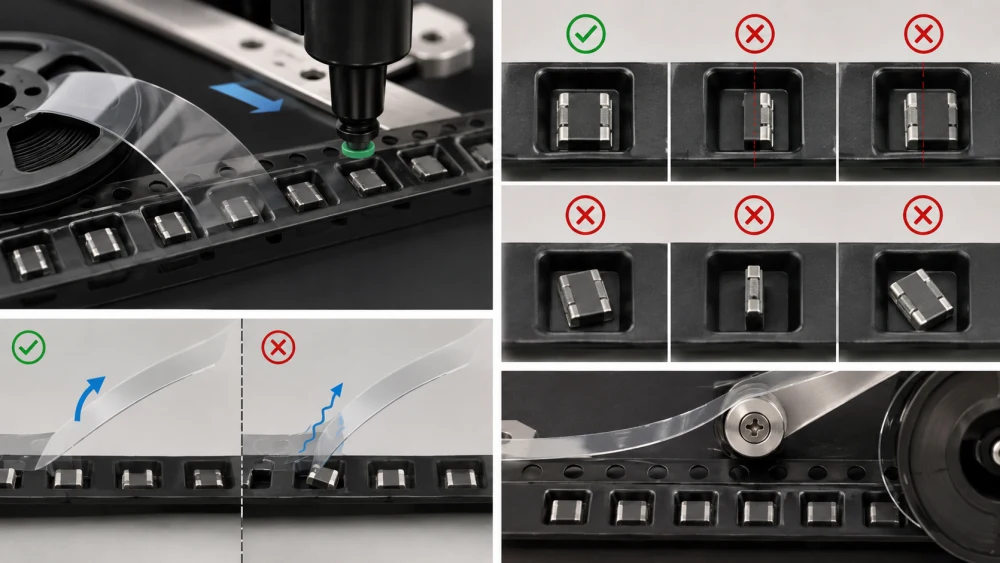

Nije svaki problem s položajem prihvata uzrokovan pomicanjem ulagača. Sama se komponenta može pomaknuti unutar džepa prije nego što stigne mlaznica.
Mala ili lagana komponenta može se pomaknuti ustranu unutar džepa trake. Kada komponenta više nije centrirana, mlaznica bi je mogla pokupiti s ruba ili ne bi uspjela stvoriti stabilno vakuumsko brtvljenje.
Inženjeri bi trebali pregledati komponentu odmah nakon uklanjanja zaštitne trake i prije nego što je mlaznica pokupi. Ako je komponenta već pomaknuta, potrebno je pregledati materijal za pakiranje ili specifikaciju trake.
Komponenta može stajati pod kutom jer je džep preplitak, prevelik, oštećen ili kontaminiran. Na njega također može utjecati sila ljuštenja pokrovne trake ili vibracija tijekom indeksiranja.
Nagnuta komponenta može dovesti do netočnog položaja podizanja, rotacije komponente, ispuštene komponente ili postavljanja naopako. Sporija brzina dodavača i bolje pakiranje mogu poboljšati stabilnost, ali neke komponente mogu zahtijevati drugačiji dizajn nosive trake.
Ako se pokrivna traka neravnomjerno odlijepi, može povući komponentu ili stvoriti vibracije u blizini mjesta preuzimanja. Pretjerana sila ljuštenja može pomaknuti laganu komponentu. Labavo ljuštenje može ostaviti materijal trake u području preuzimanja.
Inženjeri bi trebali provjeriti kut trake pokrova, napetost ljuštenja, putanju otpadne trake i sakupljanje trake. Zaštitna traka bi se trebala glatko odvojiti bez ometanja komponente unutar džepa.
Ispravan postupak kalibracije SMT dodavača trebao bi potvrditi položaj dodavača, indeksiranje trake, koordinatu hvatanja, visinu hvatanja i ponovljivost. Kalibraciju treba izvršiti nakon popravka dodavača, sudara dodavača, dugotrajnog skladištenja, ponovljene pogreške pri preuzimanju ili promjene materijala.
Prije kalibracije očistite tijelo dodavača, lančanik, vodilicu, putanju trake i područje hvatanja. Uklonite dijelove trake, ostatke komponenti i prašinu. Potvrdite da se koristi ispravna vrsta dodavača za širinu i korak trake.
Ako je moguće, stavite kolut za poznatu ispravnu komponentu. Korištenje stabilnog referentnog koluta olakšava razlikovanje pogreške ulagača od pogreške pakiranja materijala.
Pokrenite nekoliko ciklusa indeksiranja i promatrajte napreduje li vrpca dosljedno. Provjerite je li lančanik zahvatio rupe za vrpcu i je li svaki džep komponente zaustavljen na istom mjestu podizanja.
Ako se položaj vrpce mijenja iz ciklusa u ciklus, mehanički popravak treba dovršiti prije kalibracije softvera. Softverska korekcija ne može nadoknaditi nestabilno indeksiranje.
Nakon što je mehaničko indeksiranje stabilno, naučite ili potvrdite X i Y koordinatu preuzimanja. Mlaznica bi trebala biti postavljena iznad stvarnog središta komponente. Točka hvatanja treba osigurati dovoljno kontaktne površine za stabilan vakuum bez dodirivanja stijenke džepa.
Za malu komponentu, koordinatu hvatanja treba pažljivo provjeriti pod povećanjem. Mala koordinatna pogreška može biti velika u usporedbi s tijelom komponente.
Postavite visinu podizača tako da mlaznica čvrsto dodiruje komponentu, ali da je ne pritiska duboko u džep. Potvrdite da vakuum dosegne potrebnu razinu unutar očekivanog vremena.
Pokrenite ponovljene testove podizanja i pratite ostaje li komponenta u središtu mlaznice tijekom pomicanja glave. Ako se komponenta pomakne nakon podizanja, također treba provjeriti odabir mlaznice, odziv vakuuma i ubrzanje glave.
Kalibracija nije dovršena nakon jednog uspješnog preuzimanja. Ulagač bi trebao pokrenuti dovoljno ciklusa da potvrdi ponovljivost. Inženjeri bi trebali provjeriti položaj podizača, vrijednost vakuuma, kut komponente i rezultat prepoznavanja kamere kroz uzastopne cikluse.
Hranilica koja radi jednom, ali povremeno otkazuje nije dovoljno stabilna za masovnu proizvodnju.

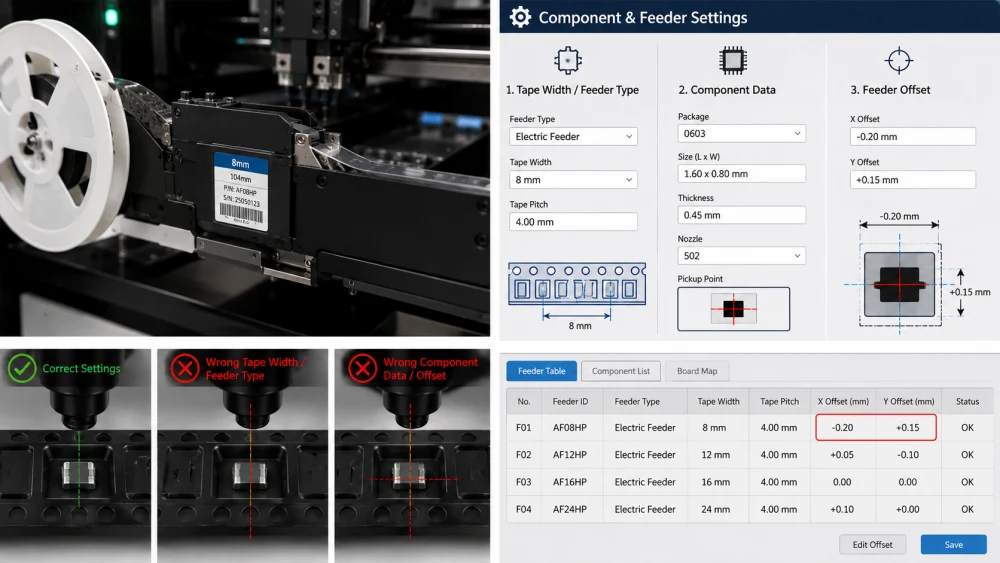

Pogrešne postavke softvera mogu stvoriti neispravan položaj ulagača čak i kada je hardver ulagača u dobrom stanju.
Ako program koristi pogrešnu širinu trake ili vrstu ulagača, stroj može izračunati pogrešan položaj ulagača ili ponašanje indeksiranja. To može uzrokovati netočnu koordinatu preuzimanja i ponovljeni kvar preuzimanja komponente.
Inženjeri bi trebali usporediti stvarnu oznaku dodavača, širinu trake, korak trake, paket komponenti i program stroja. Modeli hranilica sličnog izgleda mogu imati različite karakteristike indeksiranja ili hvatanja.
Podaci o komponentama mogu uključivati veličinu paketa, debljinu, točku preuzimanja, vrstu mlaznice, vrstu dodavača, korak trake i parametar prepoznavanja. Ako se ti podaci kopiraju s druge komponente bez provjere, stroj može koristiti neprikladnu postavku preuzimanja.
Zamjena komponenti i promjena dobavljača zahtijevaju posebnu pozornost. Čak i kada su električne specifikacije iste, dimenzije pakiranja ili dizajn džepa mogu biti različiti.
Neki sustavi strojeva koriste vrijednosti pomaka specifične za dodavač. Ako je pomak netočan, mlaznica može stalno stizati predaleko na jednu stranu komponente.
Inženjeri bi trebali pregledati povijest pomaka dovoda i usporediti vrijednost s poznato ispravnim dovodom. Posmak treba pažljivo mijenjati i zabilježiti nakon provjere.
Na pogrešku hvatanja hranilice mogu utjecati drugi dijelovi stroja. Inženjeri bi trebali potvrditi da se hranilica ne okrivljuje za mlaznicu ili problem s vidom.
Prljava ili istrošena mlaznica može pomaknuti komponentu izvan središta čak i kada je položaj dodavača ispravan. Inženjeri bi trebali pregledati vrh mlaznice, otvor za zrak, ID mlaznice i stanje sjedišta.
Slab ili zakašnjeli vakuum može učiniti da ispravno sakupljanje izgleda kao pogreška u položaju dodavača. Komponenta se može odabrati, ali se pomaknuti tijekom ubrzanja glave. Inženjeri bi trebali usporediti vakuumski odziv s drugom mlaznicom ili glavom.
Ako je komponenta odabrana malo izvan središta, sustav za vid može ispraviti položaj ako je pogreška unutar dopuštenog raspona. Ako je pogreška prevelika, stroj može odbiti komponentu.
Za širi pogled na to kako su dodavač, mlaznica, vakuum i simptomi postavljanja povezani, inženjeri mogu pročitati ovaj SMT vodič za rješavanje problema odabira i postavljanja :

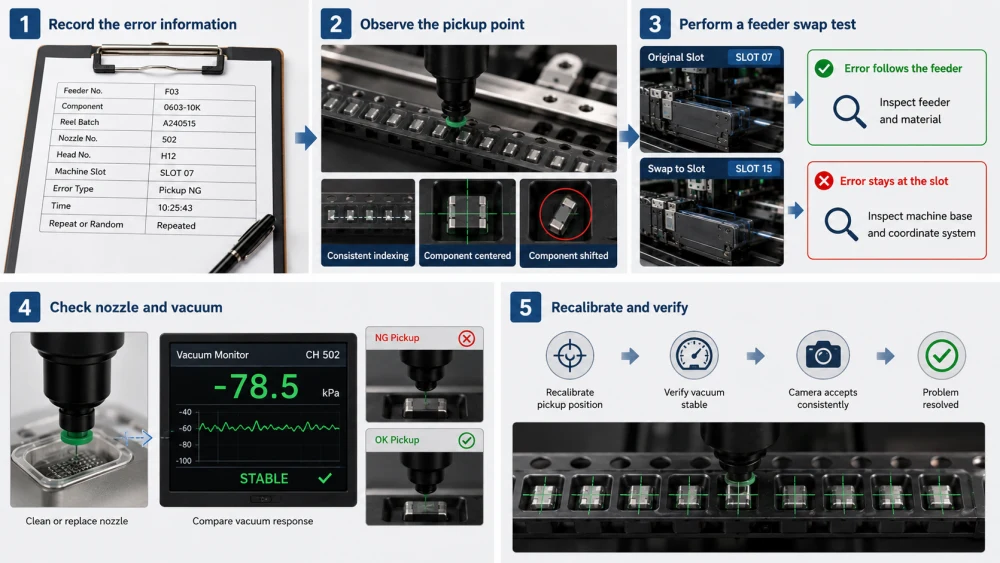

Strukturirani slijed rješavanja problema pomaže inženjerima da pronađu uzrok bez mijenjanja previše varijabli.
Zabilježite broj dodavača, naziv komponente, seriju koluta, broj mlaznice, broj glave, utor stroja, vrstu pogreške i vrijeme pojavljivanja. Zabilježite ponavlja li se problem ili je slučajan.
Promatrajte ulagač tijekom nekoliko ciklusa indeksiranja. Provjerite gdje se komponenta zaustavlja, pomiče li se traka dosljedno i ostaje li komponenta centrirana unutar džepa.
Premjestite sumnjivi ulagač u drugi utor stroja. Zadržite istu mlaznicu, program komponenti i uvjete proizvodnje. Ako pogreška slijedi ulagač, pregledajte ulagač i materijal. Ako pogreška ostane na utoru, provjerite bazu stroja i koordinatni sustav.
Očistite ili zamijenite mlaznicu i usporedite vakuumski odziv. Ako pogreška podizanja nestane, ulagač možda nije primarni uzrok.
Nakon uklanjanja uzroka koji se sumnja, pokrenite ponovljene cikluse podizanja. Potvrdite da je komponenta centrirana, da je vrijednost vakuuma stabilna i da fotoaparat dosljedno prihvaća podizanje.
Pogreška u poziciji prihvata SMT ulagača obično je uzrokovana neispravnom instalacijom ulagača, nestabilnim indeksiranjem trake, pogrešnom postavkom nagiba, istrošenim lančanikom, netočnom koordinatom usisavanja, neprikladnom visinom usisavanja, pomicanjem komponente unutar džepa, problemima s ljuštenjem pokrovne trake, pogrešnim pomakom uvlakača ili netočnim podacima o komponenti.
Ispravan postupak kalibracije SMT dodavača trebao bi uključivati mehanički pregled, provjeru indeksiranja, učenje koordinata podizanja, podešavanje visine podizanja, potvrdu vakuuma i ispitivanje ponovljivosti. Kalibracija nije dovršena sve dok dovod ne radi dosljedno kroz više ciklusa.
Inženjeri bi također trebali provjeriti mlaznicu, vakuumski sustav, postavku vida i pakiranje komponenti. Problem s dodavačem i problem s mlaznicom mogu stvoriti vrlo slične alarme stroja, stoga je kontrolirano testiranje važno.
ICT pruža profesionalna sveobuhvatna SMT rješenja za proizvođače elektronike, uključujući SMT planiranje linije, postavljanje dodavača, podršku procesu odabira i postavljanja, smjernice za kalibraciju dodavača, inspekciju, obuku i rješavanje problema u proizvodnji. Za tvornice koje se suočavaju s ponovljenom pogreškom položaja ulagača, potpuni pregled podataka ulagača, materijala, mlaznice i stroja može pomoći u poboljšanju stabilnosti postavljanja.
Pogreška u poziciji prihvata SMT dodavača obično je uzrokovana netočnim indeksiranjem trake, pogrešnom koordinatom prihvata, pogreškom instalacije ulagača, istrošenošću ulagača, pogrešnim nagibom trake, pomicanjem komponente unutar džepa ili netočnim pomakom uvlakača. Također se može činiti da mlaznica propušta komponentu kada je pravi problem prezentacija dodavača. Inženjeri bi trebali promatrati točku preuzimanja i provesti test zamjene dodavača prije promjene parametara stroja.
Inženjeri ispravljaju neispravan položaj hvatača hranilice provjerom položaja hranilice, čišćenjem baze hranilice, provjerom nagiba trake, pregledom pomicanja lančanika, podučavanjem X/Y koordinate hvataljke i podešavanjem visine hvataljke. Nakon podešavanja, dodavač se mora testirati kroz više ciklusa indeksiranja. Jedno uspješno podizanje ne dokazuje da je hranilica dovoljno stabilna za proizvodnju.
Proces kalibracije SMT dodavača obično uključuje čišćenje dodavača, inspekciju mehaničkog indeksiranja, provjeru nagiba trake, učenje koordinata hvatanja, podešavanje visine hvatanja, potvrdu vakuuma i ispitivanje ponovljivosti. Kad je to moguće, proces bi trebao koristiti kolut za poznate dobre komponente. Kalibraciju treba ponoviti nakon popravka hranilice, sudara, dugotrajnog skladištenja ili ponovljene pogreške pri preuzimanju.
Da, problem s ulagačem može uzrokovati odbacivanje komponente. Ako se komponenta podigne s ruba ili pod kutom, sustav za vid je može odbiti jer je njezino središte, rotacija ili obris izvan dopuštenog raspona. Stroj može prijaviti odbijanje vida iako je ulagač stvorio izvorni pomak pohvata. Položaj podizača, broj mlaznice, vrijednost vakuuma i sliku kamere treba pregledati zajedno.
SMT dodavači trebaju biti kalibrirani prema upotrebi, stanju opreme i povijesti kvarova. Hranilica s velikom upotrebom može zahtijevati češću inspekciju nego hranilica s malom upotrebom. Kalibraciju također treba izvršiti nakon popravka, sudara, abnormalnog indeksiranja, ponovljene pogreške preuzimanja ili dugotrajnog skladištenja. Umjesto korištenja samo fiksnog kalendarskog intervala, tvornice bi trebale kombinirati planirano održavanje sa stvarnim podacima o učinku dodavača.
Pogreške u poziciji preuzimanja SMT dodavača često su uzrokovane kombinacijom mehaničkih, softverskih, materijalnih i procesnih uvjeta. Ulagač je možda nepravilno postavljen, traka može biti netočno indeksirana, komponenta se može pomaknuti unutar džepa ili program može koristiti pogrešnu koordinatu preuzimanja.
Pouzdano rješenje počinje analizom uzorka pogreške i izravnim promatranjem točke preuzimanja. Inženjeri bi zatim trebali provjeriti instalaciju dodavača, indeksiranje, nagib, koordinatu podizanja, visinu podizanja, pakiranje komponenti, stanje mlaznice, vakuumski odziv i podatke o viziji u kontroliranom nizu.
S discipliniranim postupkom kalibracije SMT dodavača i redovitim praćenjem performansi, tvornice mogu smanjiti kvarove na komponentama, rasipanje materijala, zaustavljanje stroja i nestabilnost postavljanja. ICT može podržati proizvođače s praktičnom SMT opremom i procesnim rješenjima od postavljanja dodavača do potpune optimizacije proizvodne linije.
