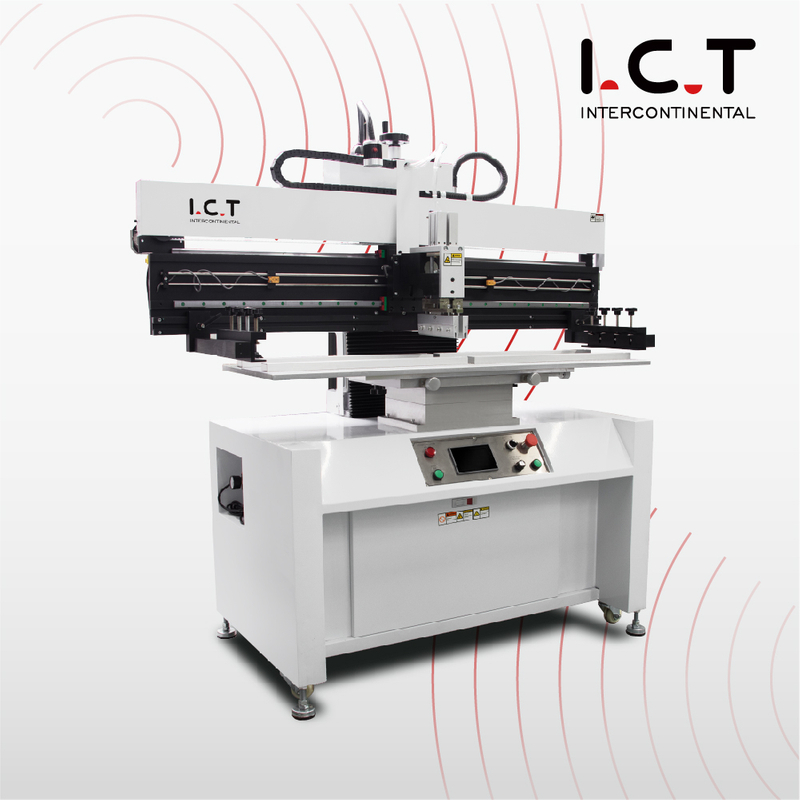

| SMT poluautomatski proizvođač šablonskih pisača za integraciju linija
Kao vodeći proizvođač SMT poluautomatskih pisača sa šablonama, ICT postavlja PCB Printer Machine Smt Stencil na početak SMT proizvodnih linija. TBI linearne vodilice i brzina pogona koračnog motora SANYO odgovaraju za stabilnu pastu u linijama za sklapanje PCB-a. Sustav ovjesnih oštrica čini ispis ravnomjernijim kako bi se izbjeglo preskakanje za montere. Modularna univerzalna klupa s uređajem za poravnanje PCB ploče i okvira hvata jednostrane ili dvostrane tiskane ploče. Prijateljsko englesko MMI sučelje za podučavanje i navigacijska funkcija radi poluautomatski do linije. Ciklusi od 200 W i <10 s omogućuju poluautomatskom pisaču šablona podršku za medicinske ili LED SMT linije uz jednostavno dodavanje ili čišćenje.
| Značajka
Postavljanje igle i potpornog bloka omogućuje fleksibilan položaj za različite jednostrane i dvostrane tiskane ploče u SMT proizvodnim linijama. Uvezeni koračni motor i tajvanska precizna vodilica dodaju pastu za lemljenje i fleksibilnu prilagodbu senzora za ograničenje operacija čišćenja kako bi se smanjilo putovanje tijekom transporta. To čini poluautomatski pisač šablona lakim pretvaranjem i preciznim popravkom u linijama za sklapanje PCB-a kako bi se izbjeglo pomicanje paste koje utječe na točnost postavljača.
Struktura gumice za izravnu vezu. Brisačem neovisno upravljaju dva visoko precizna cilindra kako bi se osigurao točan i stabilan pritisak. Dvostruke klizne tračnice za pozicioniranje osiguravaju točnost i stabilnost brisača. Rad sa zaslonom osjetljivim na dodir. Prijateljsko englesko MMI sučelje, funkcija učenja i navigacije. Način rada: ručni, poluautomatski i potpuno automatski. Glavni upravljački dijelovi prihvaćaju uvezene visokokvalitetne marke kako bi se osigurala stabilnost i operativnost pisača SMT. Automatski ispis, stabilna i učinkovita kvaliteta ispisa. To daje jednoličnu pastu za pretapanje u PCB montažnim linijama s visokim učinkom od koraka ispisa.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Saudijski klijent kupio je punu SMT liniju od ICT-a kao proizvođača SMT poluautomatskih pisača šablona, uključujući poluautomatski pisač šablona, JUKI RS-1R nosač i L8 pećnicu za LED svjetiljke. Naši inženjeri odletjeli su u inozemstvo u tvornicu u Rijadu, integrirali pisač s linijskim transporterima, postavili pastu za ploče od 300 mm i proveli sedam dana obuke na licu mjesta o sinkronizaciji linija i provjerama kvalitete. Linija za sklapanje PCB-a dosegla je ciljnu brzinu sljedećeg dana uz pouzdano postavljanje paste i bez početnih kvarova. Kupac je cijenio globalnu podršku za instalaciju, zaštićene sanduke i detaljne upute koje su glatko pokrenule kompletnu SMT proizvodnu liniju.
| Globalna podrška za usluge i obuku
ICT kao SMT Semi-auto Stencil Printer Manufacturer pruža potpunu pomoć SMT proizvodnim linijama: besplatne SMEMA rasporede, 48-satna tvornička ispitivanja, vezu s pokretnom trakom, 7-10-dnevne praktične tečajeve, jednogodišnje dijelove, neograničenu udaljenu pomoć putem chata ili videa i tekuće revizije. Naših 20 inženjera pomaže u 72 zemlje s 4-satnim odgovorima i dežurnom linijom 24/7. Svaki poluautomatski pisač šablona prolazi punu liniju starenja i skenira u našem ISO9001 centru od 12.000 m². Klijenti dobivaju besprijekorne linije za sklapanje PCB-a, brz ROI i partnerstva koja se šire.
| Recenzije kupaca
Preko 1600 SMT proizvodnih linija u 72 zemlje izabralo je ICT kao svog proizvođača SMT poluautomatskih pisača sa šablonama. Oni pohvaljuju precizne dizajne za uske prostore, čvrsto pakiranje za siguran transport, detaljne sesije koje poboljšavaju rukovanje linijom, trenutne popravke koji smanjuju zaustavljanje i provjere koje povećavaju učinak za 14%. Operacije često dodaju opremu, ističući male nedostatke, uštede i jednostavne tokove kao ključeve dugoročnog povjerenja i zajedničkog rasta.
| Certifikati i standardi
Svaki poluautomatski šablonski pisač proizvođača ICT SMT Semi-auto Stencil Printer Manufacturer nosi CE, RoHS, ISO9001:2015 i patente. Laboratorijski testovi i 100% provjere slijede EU, SAD i svjetska pravila za PCB montažne linije. Oni jamče sigurne materijale, kompatibilnost linije, pouzdanu funkciju i trajnost – punu sigurnost linije od postavljanja.
| O ICT tvrtki i našoj tvornici
ICT je započeo 2012. s bazom od 12.000 m² u Dongguanu, 89 zaposlenika i 20 inženjera. Dizajniramo, gradimo i testiramo sve prema ISO9001. Više od 1600 kupaca u 72 zemlje ima koristi od naše kvalitete, poštenih cijena i beskrajne podrške. Osam ureda i lokalne zalihe isporučuju pomoć u 48 sati.
