ICT-P6
I.C.T
| Količina: | |
|---|---|

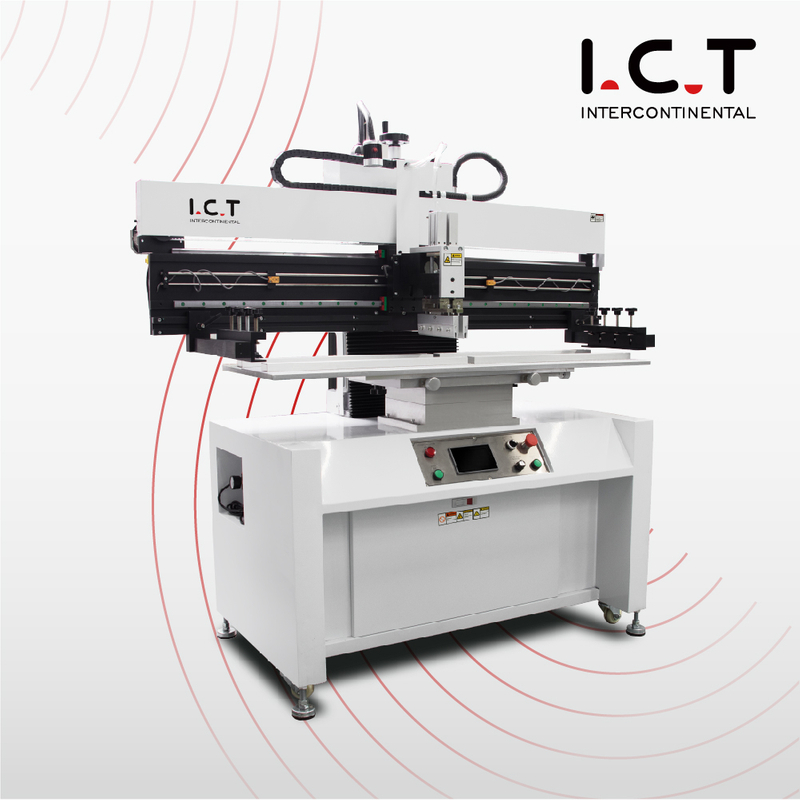

| Pouzdan PCB SMT tiskarski automatski stroj za rastuću proizvodnju
Korak visokopreciznog SMT ispisa PCB SMT Printing Automatic Machine pokreće srednje SMT linije s Taiwan TBI linearnim vodilicama i SANYO koračnim motorom za nevjerojatno kretanje. Pritisak oštrice i brzina ispisa su podesivi, precizni manometar i zaslon kontrolera brzine daju trenutnu kontrolu. Sustav visećeg brisača čini ispis ravnomjernijim. Modularna univerzalna klupa s uređajem za poravnanje PCB ploče i okvira odgovara jednostranim ili dvostranim pločama. Ruke okvira šablone mogu se prilagoditi za različite raspone veličina od 370470 mm do 1050650 mm. Automatski ispis; stabilna i učinkovita kvaliteta ispisa. Ciklus kraći od 10 sekundi omogućuje visokopreciznu lemljenu pastu pisača za šablone glatko rukovanje SMT linijama telefona, usmjerivača ili medicinskog uređaja.
| Značajka
Zatik i potporni blok moraju biti prikladni za različite jednostrane i dvostrane PCB ploče, a zatik različite veličine mora biti prikladan za različite rupe za PCB. Rukovanje jednostavno, pozicioniranje je točno, a fiksni položaj je fleksibilan i podesiv. Tajvanska precizna vodilica uvezenog koračnog motora osigurava stabilnost, sustav brisača može se podići ručnom pretvorbom za dodavanje paste za lemljenje i operaciju čišćenja, fleksibilno podešavanje graničnog senzora za smanjenje transportnih putovanja. Ovo drži ploče debljine 0,2-6 mm čvrsto zaključane u PCB montažnim linijama tako da smt ispis ostaje savršen za postavljače.
Struktura gumice za izravnu vezu. Brisačem neovisno upravljaju dva visoko precizna cilindra kako bi se osigurao točan i stabilan pritisak. Dvostruke klizne tračnice za pozicioniranje osiguravaju točnost i stabilnost brisača. Rad sa zaslonom osjetljivim na dodir. Prijateljsko englesko MMI sučelje, funkcija učenja i navigacije. Način rada: ručni, poluautomatski i potpuno automatski. Glavni kontrolni dijelovi usvajaju uvezene visokokvalitetne marke kako bi se osigurala stabilnost i operativnost pisača. Automatski ispis, stabilna i učinkovita kvaliteta ispisa. Ovo isporučuje visoko precizne slojeve lemljene paste za ispis šablona u pećnicama za reflow u linijama za sklapanje PCB-a s gotovo nultim mostovima ili nedostatcima.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: stroj za lasersko označavanje/uređaj za naljepnice/ inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Kupac iz Saudijske Arabije izgradio je punu SMT liniju srednjeg volumena od ICT-a koristeći PCB SMT Printing Automatic Machine, JUKI RS-1R nosač i L8 pećnicu za mrežne ploče. Naši inženjeri stigli su u Riyadh, spojili pisač na SMEMA trake, kalibrirali pastu za ploče od 600 × 350 mm i održali sedam dana obuke o postavkama visoke preciznosti i protoku linija. Linija za sklapanje PCB-a dosegla je ciljani UPH isti tjedan s besprijekornim postavljanjem paste i bez nedostataka. Klijent je pohvalio stručnu inozemnu podršku, zaštićeno pakiranje i detaljnu obuku koja je odmah pokrenula cijelu SMT proizvodnu liniju.
| Globalna podrška za usluge i obuku
ICT pruža potpunu podršku proizvodnoj liniji za SMT: besplatne SMEMA rasporede, 48-satni tvornički videozapis, povezivanje pokretnih traka na licu mjesta, 7-10 dana praktičnog kampa za obuku, jednogodišnje rezervne dijelove, neograničenu daljinsku dijagnostiku putem telefona ili dijeljenja zaslona i redovite posjete za poboljšanje prinosa. Naših 20 inženjera pokriva 72 zemlje s 4-satnim prvim odgovorom i telefonskom linijom za hitne slučajeve koja radi 24 sata dnevno. Svaki PCB SMT ispisni automatski stroj prolazi 48-satno starenje i inspekciju u našoj tvornici ISO9001 od 12.000 m². Kupci uživaju u bezbrižnim SMT proizvodnim linijama, brzom povratu i dugoročnom partnerstvu.
| Recenzije kupaca
1600+ SMT linija u 72 zemlje vjeruju ICT-u. Vole prilagođene planove remena za skučene prostore, jake sanduke za oceanski transport, cjelotjedne tečajeve koji operatere čine stručnjacima za ispis, dvosatne daljinske popravke koji održavaju linije i naknadne provjere koje povećavaju učinak za 18%. Tvornice se neprestano šire jer potpuna podrška znači veći prinos, manji otpad i pravo prijateljstvo.
| Certifikati i standardi
Svi PCB SMT ispisni automatski strojevi nose CE, RoHS, ISO9001:2015 i više patenata. Testovi pokretne trake i 100% provjere ispunjavaju EU, SAD i globalne standarde za PCB montažne linije. Oni dokazuju sigurno rukovanje pastom, bez smetnji sljedećem stroju, snažno spajanje i ekološki rad – potpuno povjerenje od prve ploče.
| O ICT tvrtki i našoj tvornici
ICT je započeo 2012. i sada vodi modernu tvornicu od 12.000 m² u Dongguanu, Kina, s 89 predanih zaposlenika i 20 iskusnih inženjera. Dizajniramo, proizvodimo i testiramo kompletne SMT proizvodne linije prema strogim standardima ISO9001. Više od 1600 SMT linija u 72 zemlje dokazuju našu pouzdanu kvalitetu i uslugu. Osam globalnih ureda i lokalnih skladišta jamči dijelove i podršku inženjera unutar 48 sati bilo gdje. Kupci rastu uz naše poštene cijene, brzu isporuku i doživotne besplatne nadogradnje softvera.
