| Brzi PCB šablonski pisač za SMT linije velikog formata
Prva stanica za duge i široke SMT proizvodne linije

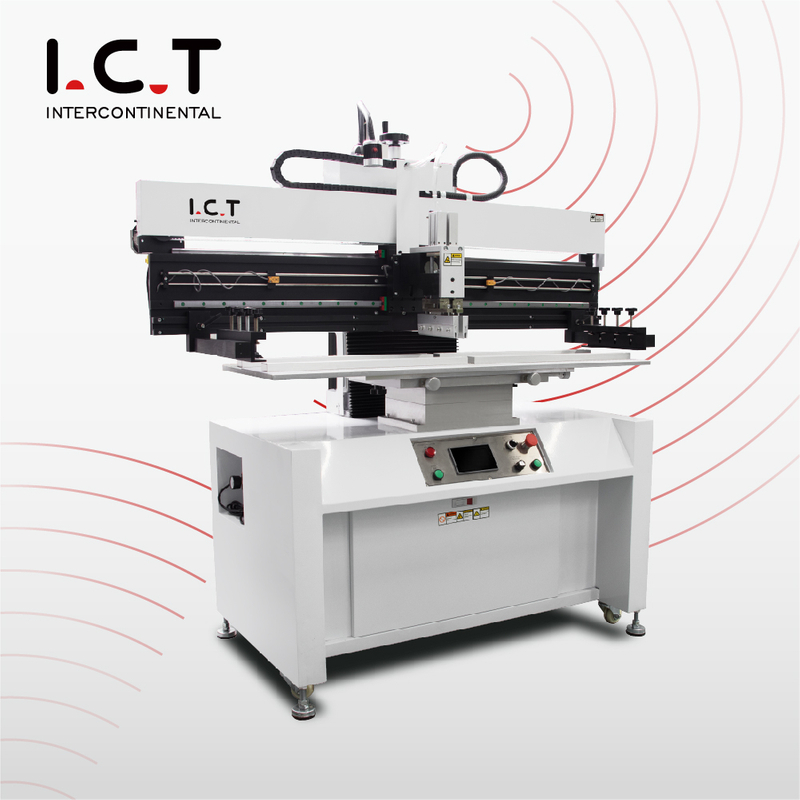

SMT Automatic PCB Stencil Printer postavlja PCB Stencil Printer na čelo SMT linija velikog formata. Tajvanske TBI linearne vodilice i brzina pogona SANYO koračnog motora odgovaraju za stabilno lijepljenje na pločama od 1200 mm. Sustav visećeg brisača čini ispis ravnomjernijim. Pritisak oštrice i brzina ispisa su podesivi, precizni manometar i zaslon kontrolera brzine daju točnu kontrolu. Modularna univerzalna klupa s uređajem za poravnanje PCB ploče i okvira radi s jednostranim i dvostranim PCB pločama. Ruke okvira šablone mogu se prilagoditi za različite raspone veličina od 370470 mm do 1750650 mm. Automatski ispis; stabilna i učinkovita kvaliteta ispisa. Samo ciklus od 12 sekundi i snaga od 220 W omogućuju SMT stroju za ispis paste za lemljenje da podržava TV stražnju ploču, ploču poslužitelja ili industrijske kontrolne SMT linije s visokim UPH.
| Značajka
Zatik i potporni blok moraju biti prikladni za različite jednostrane i dvostrane PCB ploče, a zatik različite veličine mora biti prikladan za različite rupe za PCB. Rukovanje jednostavno, pozicioniranje je točno, a fiksni položaj je fleksibilan i podesiv. Tajvanska precizna vodilica uvezenog koračnog motora osigurava stabilnost, sustav brisača može se podići ručnom pretvorbom za dodavanje paste za lemljenje i operaciju čišćenja, fleksibilno podešavanje graničnog senzora za smanjenje transportnih putovanja. Ovo zaključava duge ploče od 1200 mm postojane u PCB montažnim linijama tako da poluautomatski lem za ispis šablona održava pastu savršenom za postavljanje.
Struktura gumice za izravnu vezu. Brisačem neovisno upravljaju dva visoko precizna cilindra kako bi se osigurao točan i stabilan pritisak. Dvostruke klizne tračnice za pozicioniranje osiguravaju točnost i stabilnost brisača. Rad sa zaslonom osjetljivim na dodir. Prijateljsko englesko MMI sučelje, funkcija učenja i navigacije. Način rada: ručni, poluautomatski i potpuno automatski. Glavni kontrolni dijelovi usvajaju uvezene visokokvalitetne marke kako bi se osigurala stabilnost i operativnost SMT automatskog lemljenja za ispis šablona. Automatski ispis, stabilna i učinkovita kvaliteta ispisa. Time se ujednačena pasta puni velikim pločama u PCB montažnim linijama s gotovo nula mostova ili nedostatnim.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
