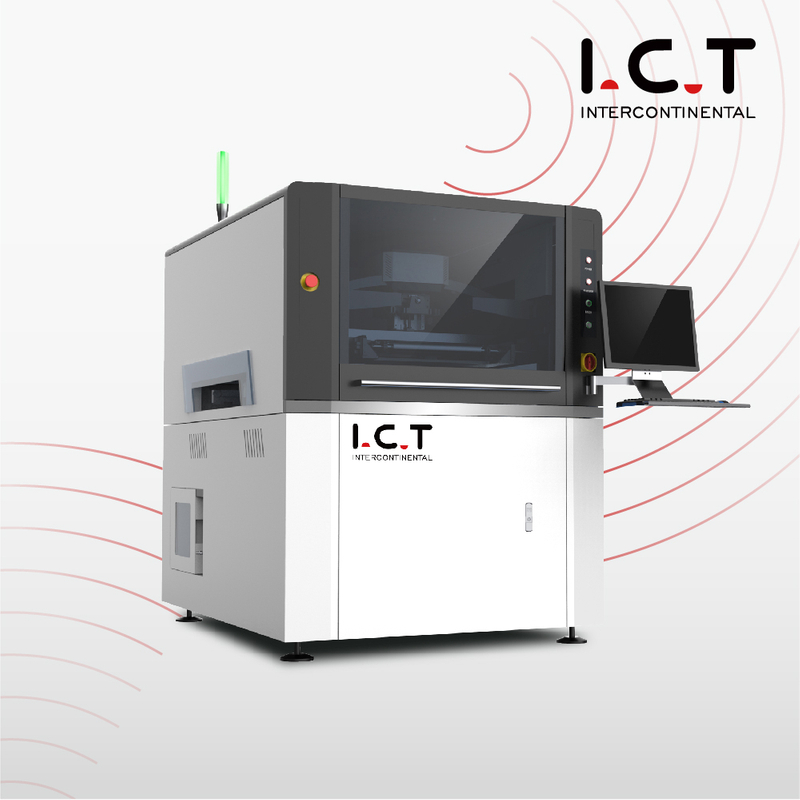

| ICT Potpuno automatski SMT PCB stroj za sitotisak
ICT Full-auto SMT PCB stroj za sitotisak je visoko precizan smt šablonski pisač automatski dizajniran za sastavljanje moderne elektronike. Rješava probleme s ručnim lijepljenjem potpunom automatizacijom, postižući brzi ciklus od 7 sekundi i vrhunsku ponovljivost. Ovaj smt PCB tiskarski stroj podržava ispis na ljepilo i kontrolira troškove kroz učinkovite procese. Integriran s Industry 4.0 i MES, prati podatke u stvarnom vremenu sa strojeva kako bi skratio vrijeme ciklusa i poboljšao učinak. Idealan za potrošačku elektroniku, automobile i LED polja, radi s PCB-ima od 50x50 mm do 900x600 mm. Automatska kalibracija, podesivi pritisak i čišćenje šablona jamče kvalitetu. Potpuna tvornička stručnost ICT-a čini ovaj potpuno automatski SMT PCB stroj za sitotisak lakim za postavljanje i sigurnim radom.
| Značajka
Potpuno automatski SMT PCB stroj za sitotisak koristi lučni mostni brisač s dva koračna motora za stabilan pritisak. Dvostruke klizne tračnice održavaju točno kretanje prije i poslije ispisa. Povratne informacije u stvarnom vremenu automatski prilagođavaju pritisak za savršeno oblikovanje paste. Točnost pozicioniranja je ±0,01 mm, s ispisom na ±0,025 mm. Vision sustav s koaksijalnim svjetlima detektira tragove na raznim PCB pločama poput kositra ili bakra. Programabilno odvajanje kontrolira brzinu i udaljenost za više metoda. Ova postavka podržava velike naklade u aplikacijama smt PCB strojeva za ispis, smanjujući nedostatke i osiguravajući ravnomjerne naslage svaki put.
Prijevoz u ovom automatiziranom pisaču smt šablona koristi jedinstveni remen kako bi se izbjegli problemi s PCB-om. Motorni pogoni rade precizno do 1500mm/s, s fleksibilnim smjerovima: lijevo-desno ili desno-lijevo. Bočne stezaljke i vakuum čvrsto drže ploče za glatki kontakt sa šablonom. Platforma se podešava u tri osi s izravnim motorima za brzo, visoko precizno poravnanje. Magnetske igle i blokovi upravljaju krivljenjem ispod 1%. SMEMA standard omogućuje jednostavno povezivanje linije. Ovaj sustav obrađuje debljine od 0,4 mm do 6 mm, održavajući pouzdan i brz protok potpuno automatskog SMT PCB stroja za sitotisak.
Mogućnosti čišćenja uključuju suho, mokro i vakuum, plus ručno ako je potrebno. Sustav raspršivanja ravnomjerno čisti odozgo prema dolje, kontroliran softverom radi uštede materijala. Odvojeni CCD i dijelovi za čišćenje olakšavaju pristup, sa snažnim ispuhom za učinkovit vakuum. Dodatna provjera šablonom koristi svjetlo za uočavanje prljavih rupa i automatsko čišćenje. Ovo sprječava nakupljanje paste u potpuno automatskom SMT PCB stroju za sitotisak, održavajući kvalitetu tijekom dugih serija. Dizajn koji zahtijeva malo održavanja s uvezenim dijelovima smanjuje vrijeme zastoja prometnih linija.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

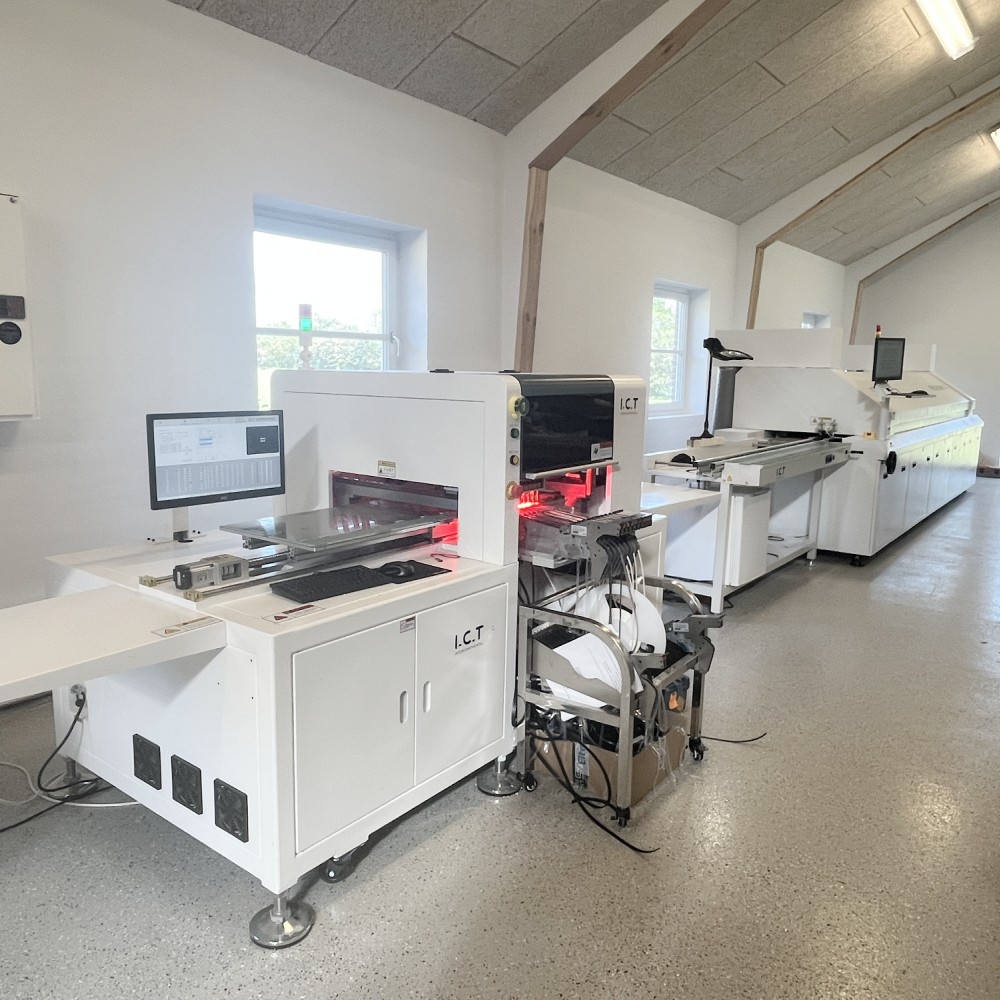

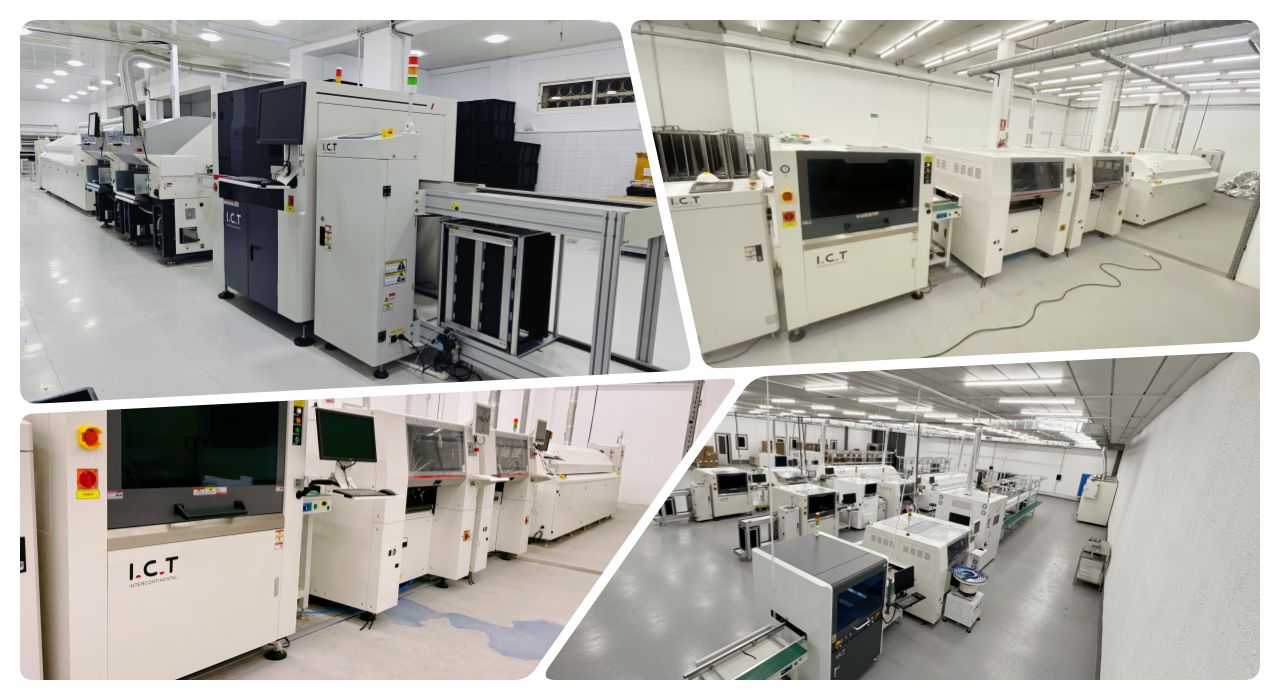

| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Videozapis o uspješnom slučaju kupca
Godine 2025. ICT je uspješno isporučio kompletnu SMT proizvodnu liniju i DIP liniju ODM tvrtki u Saudijskoj Arabiji. Dva iskusna tehnička inženjera otputovala su na Bliski istok kako bi pružila punu podršku pri instalaciji i obuci. Video prikazuje tim kako postavlja potpuno automatski SMT PCB stroj za sitotisak uz drugu opremu, osiguravajući besprijekornu integraciju. Vodili su lokalno osoblje kroz rad, rješavanje problema i održavanje, pokrivajući sve od punjenja paste do ciklusa čišćenja. Ova praktična usluga pomogla je klijentu da brzo pokrene proizvodnju, postižući visoke rezultate u sklapanju potrošačke elektronike. Stručnost inženjera riješila je izazove postavljanja na licu mjesta, izgradivši povjerenje i omogućivši tvornici da ispuni kratke rokove. Globalna posvećenost ICT-a pretvorila je složeni projekt u glatki uspjeh, dokazujući našu predanost prekomorskim partnerima.
| Servis i podrška u obuci
ICT pruža usluge od kraja do kraja za vaš potpuno automatski SMT PCB stroj za sitotisak, počevši od analize potražnje i planiranja. Instalacija na licu mjesta od strane stručnjaka osigurava brzo pokretanje, kao u našem saudijskom projektu. Obuka uključuje praktično rukovanje, optimizaciju i sigurnost za vaš tim. Nudimo 24/7 daljinsku pomoć i brzi odgovor na probleme, plus nadogradnje kao što su auto paste ili SPI veze. Uz 8 globalnih ureda, lokalizirana podrška stiže do vas bilo gdje. Programi održavanja produljuju vijek trajanja stroja korištenjem kvalitetnih dijelova. Ovaj potpuni pristup minimizira rizike, smanjuje troškove i pomaže u izgradnji učinkovitih tvornica od nule.
| Recenzije kupaca
'Naši inženjeri pohvalili su ICT brze popravke na licu mjesta tijekom obuke za Bliski istok.' – Saudijski upravitelj ODM-a. 'Smt šablonski pisač automatski isporučuje besprijekorne ispise, povećavajući našu brzinu linije.' – Automobilski klijent, Europa. 'Sigurno pakiranje zaštićene opreme kroz dugu dostavu—bez oštećenja.' – LED proizvođač, Azija. 'Brzi odgovori na upite držali su nas u rasporedu—odlični partneri.' – Electronics Firm, SAD. Klijenti cijene naše vješte inženjere, pouzdane strojeve, pažljiv transport i brzu podršku.
| Certifikati i standardi
ICT posjeduje CE, RoHS i ISO9001 kako bi zadovoljio sigurnosne i ekološke standarde za potpuno automatski SMT PCB stroj za sitotisak. Patenti pokrivaju ključne tehnologije poput sustava za čišćenje i transport. Uvezene robne marke poput Panasonica osiguravaju mali broj kvarova. Strogi tvornički testovi jamče performanse. Ove oznake daju povjerenje u izdržljivu, sukladnu opremu.
| O ICT tvrtki i našoj SMT tvornici
Osnovan 2012., ICT ima preko 25 godina iskustva u elektronici, s 89 zaposlenika i 20 inženjera u pogonima od 12.000 m² u Dongguanu. Uslužujemo više od 1600 klijenata u 72 zemlje putem 8 ureda. Interno istraživanje i razvoj i proizvodnja isporučuju potpuna SMT rješenja, brzo rastući kroz stroge sustave kvalitete. Usredotočeni smo na integritet, otvoreno dijeljenje i integraciju Industrije 4.0. Ovo podržava pouzdane proizvode poput našeg smt PCB tiskarskog stroja, s globalnom lokaliziranom uslugom za vaš uspjeh.
