Hrvatski  |
I.C.T
| TV proizvodna linija
Linija za proizvodnju TV-a iz ICT-a dizajnirana je za podršku učinkovite proizvodnje moderne televizijske elektronike s jakim fokusom na stabilnost i skalabilnost. Kombinirajući SMT tehnologiju s automatiziranim prijenosom i pregledom, ovo rješenje čini kompletnu liniju za sklapanje televizora prikladnu za LED TV matične ploče i upravljačke PCB-ove. Kao proizvodna linija SMT LED TV-a, podržava različite veličine ploča i varijacije proizvoda uz održavanje dosljednog takt vremena. Umjesto da se fokusira samo na brzinu stroja, ICT naglašava uravnoteženu proizvodnu logiku koja je usklađena sa stvarnim tvorničkim operacijama. Ovaj pristup proizvođačima omogućuje postizanje predvidljive kvalitete ispisa i dugoročne proizvodne pouzdanosti unutar jedne, integrirane TV proizvodne linije.
| Značajka
Integrirana SMT LED TV linija za sastavljanje
Linija za proizvodnju TV-a projektirana je kao potpuno povezani proizvodni sustav gdje sve stanice rade pod koordiniranom kontrolom procesa. Daske se kreću kroz utovar, obradu i istovar u kontinuiranom toku dizajniranom da minimalizira ručno rukovanje. Ova struktura podržava stabilan izlaz za velike količine televizijskih montažnih traka, dok omogućuje kontroliranu promjenu proizvoda. Planiranje rasporeda daje prioritet učinkovitom korištenju prostora i logičnom pristupu operatera, omogućujući tvornicama da prilagode liniju različitim modelima televizora bez ometanja cjelokupnog proizvodnog ritma. Rezultat je uravnotežena SMT LED linija sposobna za dugotrajan, ponovljiv rad.
Proces ispisa paste za lemljenje
Precizan ispis paste za lemljenje neophodan je za LED TV elektroniku, gdje je gusti raspored komponenti uobičajen. Odjeljak za ispis je konfiguriran za isporuku dosljednog volumena paste i preciznog poravnanja kroz različite dimenzije PCB-a. Nadzor uz pomoć vida provjerava kvalitetu ispisa prije postavljanja, smanjujući varijacije uzvodno. Automatizirano čišćenje i upravljanje pastom podržavaju stabilan rad tijekom produženih izvođenja. Ova postavka ispisa pruža pouzdanu osnovu za nizvodne procese unutar proizvodne linije SMT LED TV-a, pomažući u poboljšanju učinka prvog prolaza i ukupne dosljednosti sklapanja.
Položaj komponente velike brzine
Sustavi postavljanja unutar TV proizvodne linije optimizirani su i za točnost i za propusnost. Napredno vizualno poravnanje osigurava precizno pozicioniranje finih komponenti koje se koriste na matičnim pločama televizora. Fleksibilne konfiguracije dodavača podržavaju različite strukture BOM-a, omogućujući brzu prilagodbu višestrukim varijantama proizvoda. Sustav održava stabilnost postavljanja tijekom rada velikom brzinom, podržavajući zahtjeve SMT LED linije bez ugrožavanja kvalitete. Optimizacija temeljena na softveru omogućuje učinkovito rukovanje proizvodnim promjenama unutar konfiguracije jedne linije.
Reflow kontrola lemljenja
Reflow lemljenjem upravlja se kroz kontrolirano višezonsko toplinsko profiliranje kako bi se osiguralo ravnomjerno zagrijavanje preko montiranih TV PCB-a. Stabilna regulacija temperature podržava različite materijale ploča i gustoće komponenti koje se obično nalaze u televizijskoj elektronici. Sinkronizacija transportera održava dosljedno vrijeme zadržavanja, smanjujući toplinski stres i poboljšavajući pouzdanost lemljenih spojeva. Ova konfiguracija reflowa neprimjetno se integrira s postavljanjem uzvodno i nizvodno pregledom, održavajući kontinuirani protok kroz proizvodnu liniju televizora.
Inspekcija i osiguranje kvalitete
Provjera kvalitete integrirana je izravno u tijek proizvodnje kako bi se pružila trenutna povratna informacija o izvedbi montaže. Automatizirani sustavi optičke inspekcije provjeravaju položaj komponenti, kvalitetu lemljenih spojeva i polaritet nakon reflowa. Inspekcijski podaci povezani su s prethodnim procesima, omogućujući brzu korekciju i kontinuirano poboljšanje. Ovaj pristup podržava dosljedne standarde kvalitete u različitim modelima televizora i proizvodnim serijama, pomažući proizvođačima u održavanju pouzdanog izlaza unutar SMT LED TV proizvodne linije.
| Specifikacija
| Kategorija | Projekti | Detalji |
|---|---|---|
| Zahtjevi tvorničkog izgleda | Tvornički raspored zračnog kruga | Upotrijebite tvornički izvor zraka ili odvojeni stroj za komprimirani zrak bez ulja. Tlak bi trebao biti veći od 7 kg/cm². |
| Tvornički električni raspored | Jednofazni AC220 (220±10%, 50/60Hz) Trofazni AC 380V (380±10%, 50/60Hz) | |
| Tvornički raspored ispušnih plinova | Minimalna brzina protoka ispušnog kanala je 500 kubičnih stopa u minuti (14,15 m³/min) | |
| Raspored tvorničke rasvjete | Idealno osvjetljenje u tvornici je 800~1200LUX, barem ne manje od 300LUX. | |
| Raspored tvorničke temperature | Temperatura okoline u proizvodnoj radionici je 23±3°C, općenito 17~28°C, a relativna vlažnost je 45%~70%RH. | |
| Priprema materijala | BOM popis | Navedite sve dijelove i količine potrebne za montažu proizvodne linije PCBA. |
| CAD datoteka | Datoteka digitalnog dizajna za planiranje izgleda PCB-a i postavljanje stroja. | |
| Gerberova datoteka | Standardna datoteka za izradu PCB-a i šablone za ispis. | |
| Pasta za lemljenje | Materijal nanesen na jastučiće prije stavljanja komponenti u pisač. | |
| Materijali SMD komponenti | Dijelovi za površinsku montažu kao što su čipovi i otpornici za postavljanje. | |
| Industrijski alkohol | Koristi se za čišćenje ploča i šablona tijekom procesa postavljanja. | |
| Spojni pojas | Traka za spajanje hranilica bez zaustavljanja strune. | |
| Šablona | Metalni lim s rupama za točan ispis paste za lemljenje. |
| Popis SMT linijske opreme
ICT čini pravu proizvodnu liniju PCBA visoke kvalitete. Vakuumski utovarivač čisti dasku. Automatski pisač ispravno zalijepi. Placer set chip true. Mnogo zona reflow tvrdo lemi. Dobar AOI pronalazi sve loše. Linija ostani čvrsta. Prinos visok. Niska cijena. Nema igre. Učinite svjetlo za zdravlje automobila za naporan rad. Daska spremna za stvarni svijet. Vraćamo se puni.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| Laserski PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Videozapis o uspjehu korisnika

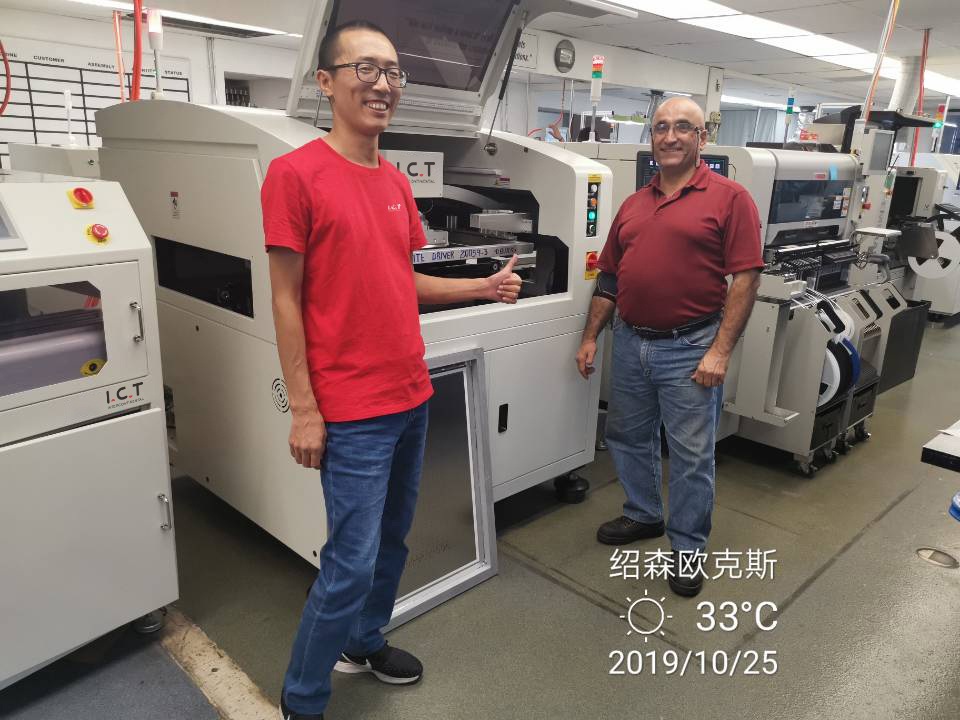

U Sjedinjenim Američkim Državama ICT je isporučio integriranu SMT proizvodnu liniju zajedno s konformnim premazom i sustavom stvrdnjavanja za proizvođača koji proizvodi USB module za punjenje zrakoplovnih sjedala. Projekt je bio usmjeren na stvaranje stabilnog i sljedivog proizvodnog okruženja prikladnog za elektroniku u zrakoplovnoj kabini. Automatizirani ispis, visokoprecizne platforme za postavljanje, kutni prijenosni transporteri, kontrolirano reflow lemljenje, konformno nanošenje premaza i sustavi stvrdnjavanja kombinirani su u objedinjeni tijek rada. ICT inženjeri podržali su postavljanje sustava i pripremu proizvodnje na licu mjesta, omogućujući kupcu uspostavljanje dosljednih proizvodnih uvjeta za elektroničke sklopove kritične za sigurnost.
| Servis i podrška u obuci
ICT pruža sveobuhvatnu tehničku podršku osmišljenu kako bi korisnicima pomogla da učinkovito upravljaju svojom TV proizvodnom linijom. Podrška je usmjerena na praktične proizvodne zahtjeve kao što su konfiguracija procesa, rad opreme i koordinacija rutinskog održavanja. Obuka naglašava razumijevanje interakcije između SMT procesa, a ne izolirani rad stroja. Osigurana je jasna dokumentacija i standardizirane smjernice za rad kako bi se proizvodnim timovima pomoglo da izgrade unutarnju sposobnost i održe stabilan učinak kako se povećava količina proizvoda i varijacije modela.
| Povratne informacije kupca
Korisnici koji rade s ICT-om često ističu stabilnost i praktičnost isporučenih SMT proizvodnih rješenja. Povratne informacije često upućuju na glatki tijek proizvodnje, predvidljive rezultate kvalitete i učinkovitu koordinaciju između SMT i nizvodnih procesa. U aplikacijama zrakoplovne elektronike kao što su USB moduli za punjenje zrakoplovnih sjedala, proizvođači izvješćuju o poboljšanoj dosljednosti u proizvodnim serijama i boljoj kontroli kritičnih točaka kvalitete. Pristup proizvodne linije za TV cijenjen je zbog podržavanja kontinuiranog, pouzdanog rada bez nepotrebne složenosti.
| Certifikati i standardi
Rješenja ICT LED TV proizvodne linije u skladu s priznatim međunarodnim standardima proizvodnje i kvalitete. Integracija opreme podržava sljedivost, kontrolu procesa i usklađenost inspekcije tijekom cijelog tijeka proizvodnje. Od ispisa paste za lemljenje do završne inspekcije, svaki stupanj je konfiguriran da ispuni očekivanja industrije za sigurnost i pouzdanost. Ovaj pristup koji se temelji na standardima pomaže proizvođačima u ispunjavanju internih ciljeva kvalitete i vanjskih zahtjeva usklađenosti uz održavanje učinkovitih proizvodnih operacija.
| O ICT tvrtki i tvornici
ICT je globalni pružatelj rješenja za proizvodnju elektronike, specijaliziran za SMT, montažu, inspekciju i sustave automatizacije. S namjenskim proizvodnim pogonima i iskusnim inženjerskim timom, ICT podržava kupce u sektoru potrošačke elektronike, rasvjete, zrakoplovstva i industrije. Tvrtka se fokusira na isporuku sustava spremnih za proizvodnju na temelju stvarnog tvorničkog iskustva. Naglašavajući pouzdanost, fleksibilnost i dugoročno partnerstvo, ICT pomaže proizvođačima izgraditi održive proizvodne linije koje podržavaju kontinuirani rast.
