I.C.T-S780
I.C.T
| Model: | |
|---|---|
| Težina: | |
| Dimenzija: | |
| Status dostupnosti: | |
| Količina: | |
Uvod:

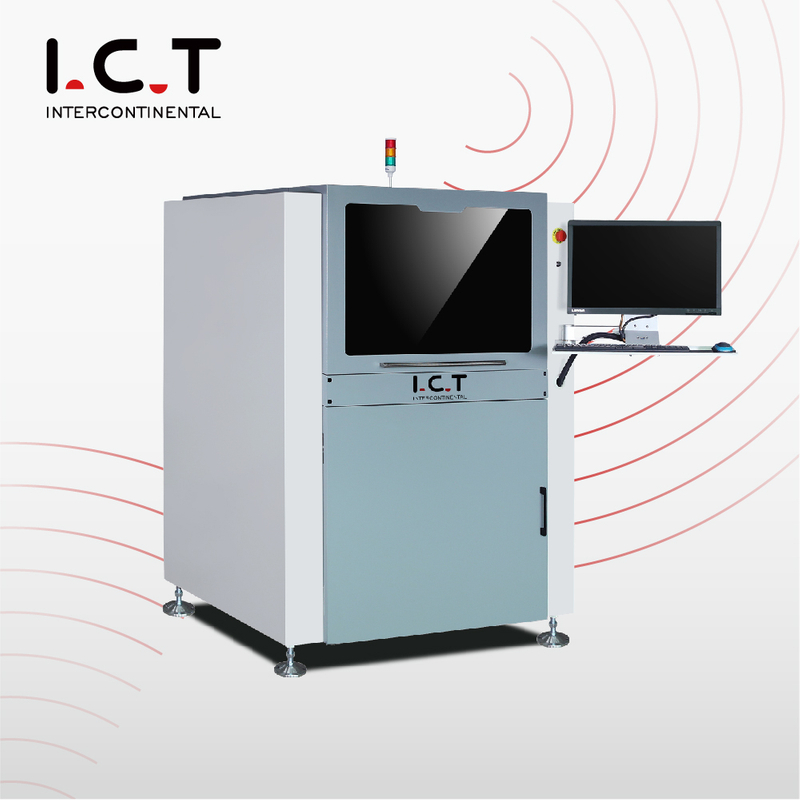

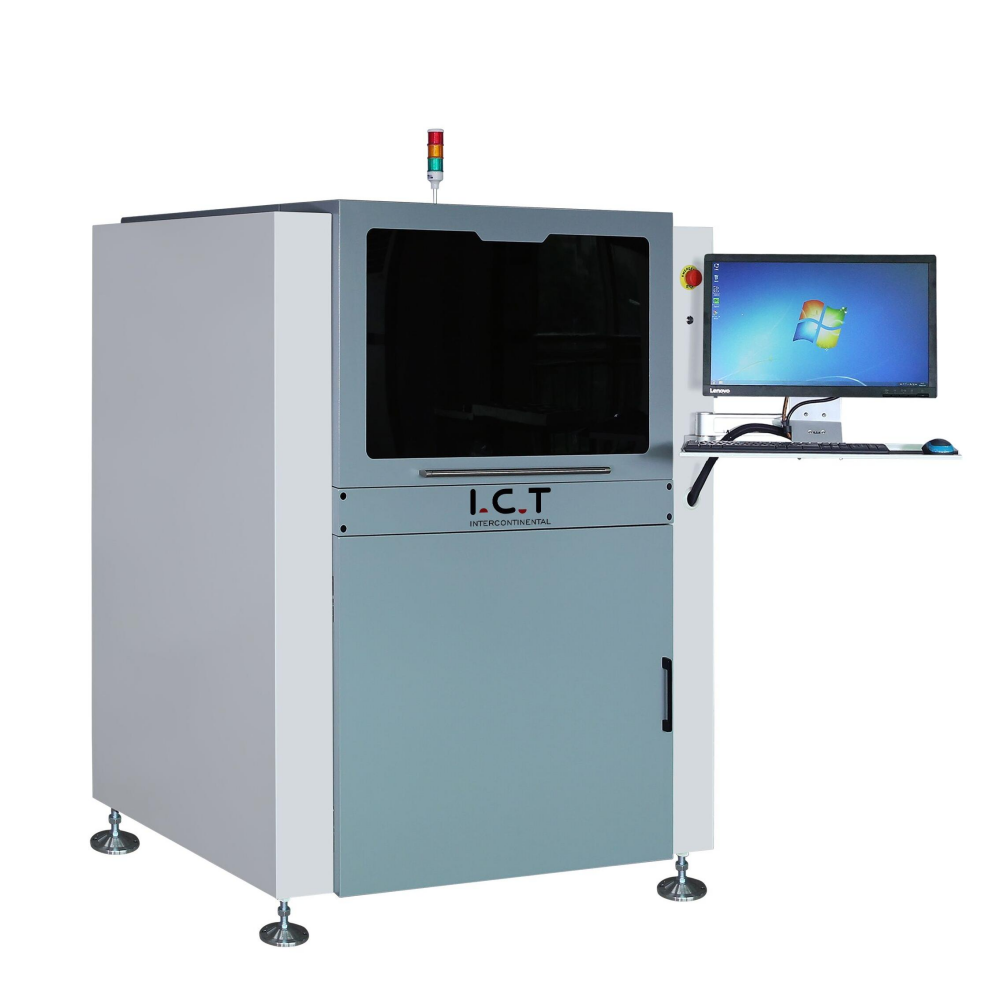

Vodeći automatski stroj za pregled šablona I.C.T-S780, može brzo riješiti problem izrade i čišćenja šablona, poboljšati proces čišćenja;uspostaviti standarde upravljanja šablonama, poboljšati sustav upravljanja proizvodnjom;zamijenite priručnik inspekcija, smanjenje troškova rada, poboljšanje kvalitete proizvoda;i iz izvora za rješavanje problema ispisa.
Puna funkcija:
Minimalna veličina pregleda: 30x30 μm.Primjenjivo na: inspekciju kvalitete poluvodiča i SMT šablona.
Programiranje kroz Gerber datoteku može se završiti za 3 ~ 5 minuta.
Pregled rupa na šabloni zahtijeva potpunu pokrivenost.
Mikroskopsko promatranje stjenke šablone.
Vizualno mjerenje stepenaste debljine šablone.
Shema mjerenja napetosti visoke preciznosti.
Pregled za lošu rupu cijele ploče.
Metoda grupiranja i ocjenjivanja:
Za različite veličine, različite tipove komponenti i različite razine rupa, koristite različite razine parametara detekcije kako biste bolje osigurali točnost visokopreciznih komponenti.
Ekskluzivna 3D tehnologija mjerenja debljine šablona:
Na temelju principa triangulacije, debljina šablone i glatkoća stijenke otvora mjere se posebnom 3D debljinom mjerna kamera koja odgovara kutu od 45 stupnjeva zida rupe.t=h*sina;Preko 3D kutne kamere u realnom vremenu se promatra i izračunava debljina rupe.Rezolucija mjerenja: 0,12um, točnost mjerenja: 1,2um.
| Model | I.C.T-S780 |
| Fotoaparat | Inteligentna digitalna industrijska kamera od 5M piksela |
| Stavka inspekcije | Preciznost rupa na šabloni, detekcija kvalitete, detekcija učinka čišćenja šablone, detekcija stranih tvari, napetost mjerenje, usporedba točnosti šablona, mjerenje debljine, inspekcija strugačem itd. |
| Ispitni predmeti | Položaj, veličina, količina, kvaliteta, točnost, strane tvari, napetost, srh, oštećenje, poroznost |
| Mjerenje dimenzija točnost | 6,7 μm |
| Brzina detekcije | 0,8 s/fov, izborno 1,2 s/fov |
| Vlast | AC220 50/60Hz, 5A |
| Težina | 1300 kg |
| Dimenzija | 1250*1400*1650 mm |
Uvod:
Vodeći automatski stroj za pregled šablona I.C.T-S780, može brzo riješiti problem izrade i čišćenja šablona, poboljšati proces čišćenja;uspostaviti standarde upravljanja šablonama, poboljšati sustav upravljanja proizvodnjom;zamijenite priručnik inspekcija, smanjenje troškova rada, poboljšanje kvalitete proizvoda;i iz izvora za rješavanje problema ispisa.
Puna funkcija:
Minimalna veličina pregleda: 30x30 μm.Primjenjivo na: inspekciju kvalitete poluvodiča i SMT šablona.
Programiranje kroz Gerber datoteku može se završiti za 3 ~ 5 minuta.
Pregled rupa na šabloni zahtijeva potpunu pokrivenost.
Mikroskopsko promatranje stjenke šablone.
Vizualno mjerenje stepenaste debljine šablone.
Shema mjerenja napetosti visoke preciznosti.
Pregled za lošu rupu cijele ploče.
Metoda grupiranja i ocjenjivanja:
Za različite veličine, različite tipove komponenti i različite razine rupa, koristite različite razine parametara detekcije kako biste bolje osigurali točnost visokopreciznih komponenti.
Ekskluzivna 3D tehnologija mjerenja debljine šablona:
Na temelju principa triangulacije, debljina šablone i glatkoća stijenke otvora mjere se posebnom 3D debljinom mjerna kamera koja odgovara kutu od 45 stupnjeva zida rupe.t=h*sina;Preko 3D kutne kamere u realnom vremenu se promatra i izračunava debljina rupe.Rezolucija mjerenja: 0,12um, točnost mjerenja: 1,2um.
| Model | I.C.T-S780 |
| Fotoaparat | Inteligentna digitalna industrijska kamera od 5M piksela |
| Stavka inspekcije | Preciznost rupa na šabloni, detekcija kvalitete, detekcija učinka čišćenja šablone, detekcija stranih tvari, napetost mjerenje, usporedba točnosti šablona, mjerenje debljine, inspekcija strugačem itd. |
| Ispitni predmeti | Položaj, veličina, količina, kvaliteta, točnost, strane tvari, napetost, srh, oštećenje, poroznost |
| Mjerenje dimenzija točnost | 6,7 μm |
| Brzina detekcije | 0,8 s/fov, izborno 1,2 s/fov |
| Vlast | AC220 50/60Hz, 5A |
| Težina | 1300 kg |
| Dimenzija | 1250*1400*1650 mm |
