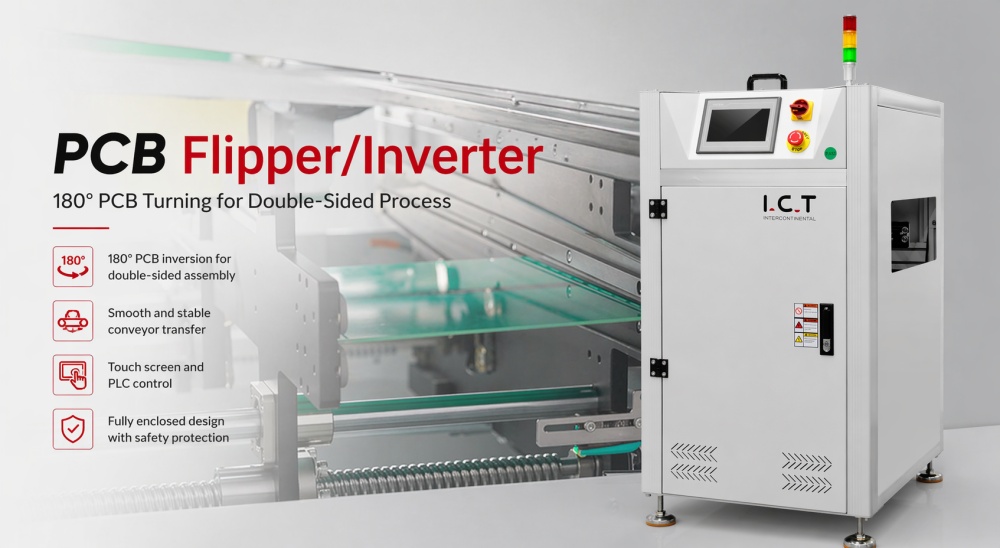

| PCB Flipper & Inverter za SMT linije
PCB Flipper i Inverter ključni su za moderne SMT proizvodne linije, automatizirajući rotaciju PCB-a kako bi se osigurala ispravna orijentacija za sljedeće procese. Podesivi za različite veličine PCB-a, omogućuju glatko i dosljedno okretanje uz minimalnu ručnu intervenciju. Dizajnirane za besprijekornu integraciju s pokretnim trakama i drugim SMT strojevima, ove jedinice poboljšavaju učinkovitost tijeka rada, smanjuju greške u proizvodnji i osiguravaju pouzdan rad tijekom proizvodnje velikih količina.
| Ključne značajke PCB inverterskog transportera
a. Automatsko i precizno okretanje
PCB Flipper i Inverter automatski rotiraju ploče s visokom preciznošću, osiguravajući da je svaka PCB ispravno orijentirana za nizvodne operacije. To smanjuje pogreške i eliminira potrebu za ručnim okretanjem, pojednostavljujući proizvodni proces i održavajući dosljednu kvalitetu kroz SMT liniju.
b. Prilagodljiv za više veličina PCB-a
Opremljen podesivim postavkama širine i koraka, peraja se prilagođava širokom rasponu dimenzija PCB-a. Ova svestranost omogućuje proizvodnim linijama da obrađuju različite vrste ploča bez zaustavljanja ili rekonfiguriranja strojeva, podržavajući učinkovitu i fleksibilnu proizvodnju.
c. Besprijekorna integracija sa SMT opremom
Dizajniran za glatko povezivanje s transporterima, strojevima za skupljanje i postavljanje i opremom za inspekciju, flipper i inverter održavaju kontinuirani protok materijala. Integracija smanjuje vrijeme zastoja i osigurava da proizvodna linija radi u skladu, povećavajući ukupnu učinkovitost.
d. Izdržljiv dizajn koji zahtijeva malo održavanja
Izrađen od visokokvalitetnih materijala, PCB Flipper i Inverter zahtijevaju minimalno održavanje dok pružaju dugotrajan, stabilan rad. Robusni dizajn podnosi zahtjeve SMT proizvodnje velike količine, osiguravajući pouzdano okretanje bez prekida proizvodnje.
| Specifikacija
| Parametar | PF350 | PF460 |
|---|---|---|
| Dimenzija (mm) | 500 × 786 × 1250 | 600 × 856 × 1250 |
| Veličina PCB-a (mm) | 50×50 - 445×350 | 50×50 - 550×460 |
| Vrijeme ciklusa | cca. 10 sekundi | cca. 10 sekundi |
| Vrsta remena | Kosi pojas | Kosi pojas |
| Upravljački sustav | Plc | Plc |
| Vlast | Maks. 150 VA | Maks. 150 VA |
| Visina transporta | 900 ± 20 mm (ili prilagođeno) | 900 ± 20 mm (ili prilagođeno) |
| PCB smjer | L do r ili r do l | L do r ili r do l |
| Komunikacija | SMEMA za i za i izlaz | SMEMA za i za i izlaz |
| Napajanje | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) | 1 PH AC 220V 50/60Hz (Opcija: 110V do 380V) |
| Težina | 120 kg | 160 kg |
| Opcija | Automatsko podešavanje širine | Automatsko podešavanje širine |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Dizajniramo našu proizvodnu liniju PCBA po principu 'ključ u ruke' kako bismo isporučili potpuno automatsku, brzu i iznimno pouzdanu proizvodnju PCBA. Dokazana postavka počinje s našim SMT PCB Loader Unloaderom, prelazi na precizni automatski pisač za savršenu primjenu paste za lemljenje, nastavlja se pick and place PCB strojem za točno postavljanje komponenti, prolazi kroz stabilnu 8 zonsku reflow pećnicu za snažne lemljene spojeve, i završava s opremom za inspekciju PCB-a za otkrivanje bilo kakvog kvara. Svaki stroj komunicira besprijekorno, smanjujući rad i povećavajući prinos prvog prolaza. Ovo cjelovito rješenje zadovoljava standarde automobilske, medicinske, potrošačke i LED industrije, dok održava niske operativne troškove i iznimno visoko vrijeme rada.
| Priča o uspjehu korisnika
U travnju 2026. ICT je instalirao kompletnu SMT proizvodnu liniju za vodećeg proizvođača LED dioda u Njemačkoj, uključujući PCB Flipper i Inverter stanice. Naši inženjeri osigurali su instalaciju, kalibraciju i obuku na licu mjesta, osiguravajući besprijekoran rad strojeva za odabir i postavljanje, peći za reflow i sustava za inspekciju. Klijent je prijavio poboljšanu propusnost, smanjeno vrijeme zastoja i bolju kontrolu nad orijentacijom PCB-a, potvrđujući učinkovitost integriranih SMT rješenja.
| Potpuna podrška za SMT i DIP proizvodnju
ICT pruža kompletne usluge za proizvodne linije SMT, DIP i Coating. Od integracije PCB Flippera do povezivanja transportera i kalibracije opreme, osiguravamo besprijekoran rad cijele vaše tvorničke postavke. Naši inženjeri pružaju detaljnu obuku koja pokriva rad sa strojem i cjelovite proizvodne tijekove. Dostupna je daljinska podrška 24 sata dnevno, osiguravajući nesmetan rad cijele SMT linije, smanjujući vrijeme zastoja i povećavajući učinkovitost u cijeloj tvornici.
| Pohvale kupaca za cjelovita tvornička rješenja
'Integriranje PCB Flipper-a i Invertera iz ICT-a u našu SMT liniju značajno je poboljšalo našu propusnost. Podrška za punu liniju i obuka pomogli su našem timu da učinkovito upravlja strojevima. Sustav smanjuje pogreške, štedi vrijeme i održava neometani tok proizvodnje. ICT-jeva pažnja potpunoj tvorničkoj integraciji izdvaja ih.' – Zadovoljan kupac u proizvodnji LED dioda.
| Naš certifikat
ICT-ov PCB Flipper i Inverter u skladu su sa standardima CE, RoHS i ISO9001. Ovi certifikati osiguravaju da svi strojevi u vašoj liniji SMT, DIP ili Coating zadovoljavaju stroge propise o sigurnosti, kvaliteti i zaštiti okoliša. Korištenje certificirane opreme na vašoj proizvodnoj liniji jamči dosljednu izvedbu, usklađenost s propisima i poboljšanu pouzdanost.
| O ICT tvrtki i tvornici
S preko 20 godina iskustva, ICT je specijaliziran za isporuku potpuno integriranih SMT, DIP i proizvodnih linija za premaze. Naši inženjerski timovi dizajniraju, proizvode i instaliraju cjelovita rješenja, uključujući pokretne trake, utovarivače, istovarivače, peraje i opremu za inspekciju. Od planiranja rasporeda do obuke operatera i stalne podrške, osiguravamo da vaša cijela proizvodna linija radi učinkovito i pouzdano. Naša rješenja pomažu tvornicama u smanjenju zastoja, povećanju propusnosti i održavanju dosljedne kvalitete PCB-a u svim fazama proizvodnje.
