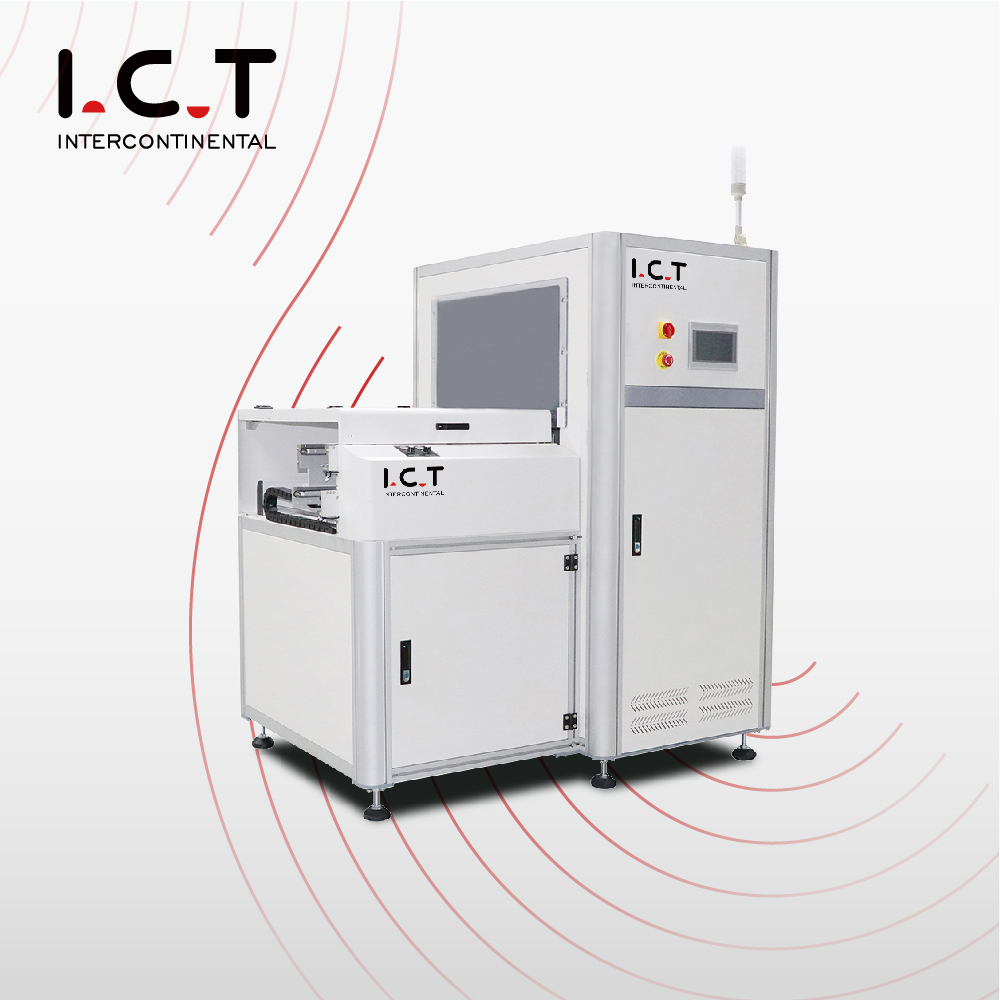

ICT BC-M | Automatski međuspremnik SMT PCB spremnika
I.C.T
| Količina: | |
|---|---|

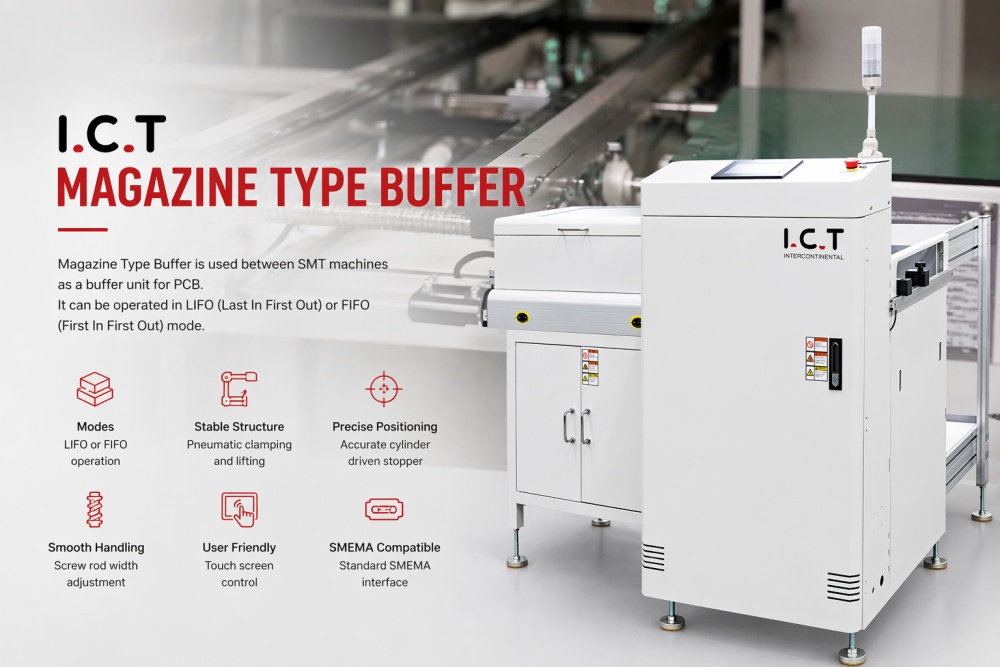

| Pouzdan međuspremnik PCB spremnika za SMT linije
PCB Magazine Type Buffer bitno je rješenje za rukovanje dizajnirano za privremeno skladištenje i upravljanje tiskanim pločama između koraka procesa u SMT i DIP proizvodnim linijama. Izrađen s robusnim inženjeringom i kontrolama jednostavnim za korištenje, osigurava kontinuirani protok, smanjuje intervenciju operatera i štiti osjetljive ploče od oštećenja. Bilo da trebate međuspremnik dobrih ploča ili izolirati NG ploče, ovaj automatski međuspremnik SMT PCB tipa spremnika pruža dosljednu izvedbu koja pomaže proizvođačima optimizirati učinkovitost linije i proširiti kapacitet.
| Ključne značajke SMT PCB međuspremnika
Napredni dizajn osigurava sigurno i učinkovito rukovanje
Projektiran s preciznošću, PCB Magazine Type Buffer ima poseban dizajn plinskog kruga i pneumatske stezaljke koje čvrsto pričvršćuju stalak za spremnike s vrha i dna. Ova promišljena konstrukcija u potpunosti sprječava lomljenje PCB-a tijekom skladištenja i prijenosa. Intuitivni zaslon osjetljiv na dodir i PLC upravljački sustav čine rad jednostavnim i brzim, dok šest fleksibilnih načina rada (FIFO, LIFO, utovar, istovar, NG cache i prolaz) omogućuju stroju da se prilagodi različitim zahtjevima proizvodnje. Njegova SMEMA kompatibilnost osigurava glatku komunikaciju s drugom opremom, što ga čini idealnim izborom za moderne automatizirane SMT linije.
Fleksibilni načini rada zadovoljavaju različite potrebe
Uz podršku za šest različitih načina rada, SMT Magazine Buffer može funkcionirati kao standardni međuspremnik, NG cache stanica ili čak prolazna transportna traka. Ova svestranost omogućuje proizvodnim timovima da učinkovito rukuju i dobrim pločama i neispravnim NG pločama bez prekidanja glavnog toka linije. Stroj je također posebno dizajniran za siguran prijem NG ploča ili memorijskih ploča, dajući operaterima veću kontrolu nad upravljanjem kvalitetom i balansiranjem linije.
| Specifikacija
| Model | B250 | B330 | B390 | B460 |
|---|---|---|---|---|
| Dimenzija (mm) | 115011501250 | 135013501250 | 155015501250 | 155017801250 |
| Veličina PCB-a (mm) | 5080-330 (prikaz, stručni).250 | 5080-445 (prikaz, stručni).330 | 5080-530 (prikaz, stručni).390 | 5080-530 (prikaz, stručni).460 |
| Veličina stalka (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Indeksiranje Pitch | 10, 20, 30, 40 mm ili navedite | 10, 20, 30, 40 mm ili navedite | 10, 20, 30, 40 mm ili navedite | 10, 20, 30, 40 mm ili navedite |
| Upravljački sustav | Plc | Plc | Plc | Plc |
| Vlast | Maks. 250 VA | Maks. 250 VA | Maks. 250 VA | Maks. 250 VA |
| Dovod zraka | 4-6 bara, 10 Ltr/min Maks | 4-6 bara, 10 Ltr/min Maks | 4-6 bara, 10 Ltr/min Maks | 4-6 bara, 10 Ltr/min Maks |
| Visina transporta | 900 ± 20 mm (ili navedeno kupac) | 900 ± 20 mm (ili navedeno kupac) | 900 ± 20 mm (ili navedeno kupac) | 900 ± 20 mm (ili navedeno kupac) |
| Težina (kg) | 160 | 240 | 300 | 320 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Dizajniramo našu proizvodnu liniju PCBA po principu 'ključ u ruke' kako bismo isporučili potpuno automatsku, brzu i iznimno pouzdanu proizvodnju PCBA. Dokazana postavka počinje s našim SMT PCB Loader Unloaderom, prelazi na precizni automatski pisač za savršenu primjenu paste za lemljenje, nastavlja se pick and place PCB strojem za točno postavljanje komponenti, prolazi kroz stabilnu 8 zonsku reflow pećnicu za snažne lemljene spojeve, i završava s opremom za inspekciju PCB-a za otkrivanje bilo kakvog kvara. Svaki stroj komunicira besprijekorno, smanjujući rad i povećavajući prinos prvog prolaza. Ovo cjelovito rješenje zadovoljava standarde automobilske, medicinske, potrošačke i LED industrije, dok održava niske operativne troškove i iznimno visoko vrijeme rada.
| Priča o uspjehu korisnika
Proizvođač elektronike sa sjedištem u Singapuru nedavno je kupio više ICT strojeva za rukovanje—uključujući utovarivače, međuspremnike tipa magacina, međuspremnike NG i transportne trake—kako bi optimizirao nekoliko SMT proizvodnih linija i povećao ukupni kapacitet. ICT inženjeri otputovali su u tvornicu korisnika kako bi osigurali potpunu instalaciju, obuku na licu mjesta i tehničku podršku. Cijeli proces isporuke i puštanja u rad završen je glatko, što je kupcu omogućilo brzo povećanje proizvodnje s pouzdanom opremom visokih performansi.
| Profesionalna usluga i podrška u obuci
Mi u ICT-u vjerujemo da izvrsna oprema zaslužuje veliku podršku. Naši iskusni inženjeri pružaju sveobuhvatnu instalaciju na licu mjesta, obuku operatera i stalnu tehničku pomoć kako bi osigurali da svaki kupac može upravljati međuspremnikom PCB Magazine Type uz najveću učinkovitost od prvog dana. Brzo odgovaramo na sva pitanja i spremni smo pomoći u optimizaciji vašeg proizvodnog procesa, tako da se s povjerenjem možete usredotočiti na rast svog poslovanja.
| Što naši kupci kažu
'Naši inženjeri bili su impresionirani profesionalnom instalacijom i brzim odgovorom ICT tima. Magazine Type Buffer radi stabilno i pomogao nam je savršeno uravnotežiti naše SMT linije.' — Singapore Electronics Manufacturer
| Certificirana kvaliteta kojoj možete vjerovati
Međuspremnik tipa PCB spremnika zadovoljava međunarodne standarde s CE, RoHS i ISO9001 certifikatima. Potpomognut brojnim patentima, svaki stroj prolazi strogu kontrolu kvalitete prije nego napusti našu tvornicu, što vam daje bezbrižnost i pouzdane dugoročne performanse.
| O ICT-u – Vaš pouzdani SMT partner
ICT je profesionalni pružatelj rješenja za elektroničku opremu s više od 25 godina iskustva u industriji. Imamo vlastiti tim za istraživanje i razvoj, moderne proizvodne pogone i više od 89 kvalificiranog osoblja. S brzim rastom i snažnim tehničkim mogućnostima, uspješno smo uslužili više od 1600 klijenata u 72 zemlje. Naša tvornica slijedi rigorozne postupke testiranja i kompletan sustav upravljanja kvalitetom kako bi osigurala da svaki komad opreme, uključujući međuspremnik tipa PCB spremnika, zadovoljava najviše standarde. Od 0 do 1 tvorničkih postavki do potpune optimizacije linije, ICT isporučuje rješenja na jednom mjestu koja pomažu kupcima izgraditi učinkovite proizvodne sustave spremne za budućnost.
