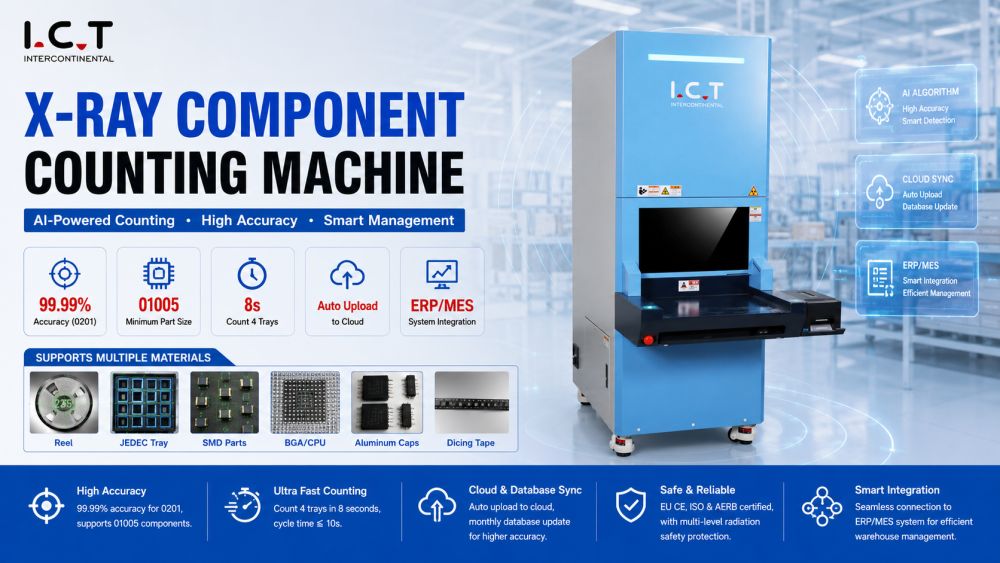

XC-3100
I.C.T
| Količina: | |
|---|---|
Uređaj koristi rendgensko snimanje u kombinaciji s AI algoritmima za točno otkrivanje svake komponente, uključujući dijelove 0201 i 01005. Analiza u stvarnom vremenu sprječava pogrešno brojanje i osigurava pouzdano hranjenje strojevima za odabir i postavljanje, održavajući dosljedan proizvodni prinos i točnost materijala.
Opremljen s četiri ladice, stroj broji nekoliko kolutova u isto vrijeme, poboljšavajući protok i smanjujući intervenciju operatera. Konfiguracija ladica je podesiva kako bi se prilagodila različitim veličinama koluta i zahtjevima proizvodne linije, optimizirajući učinkovitost tijeka rada.
Sustav podržava oba smjera brojanja, omogućujući fleksibilnost pri ponovnom učitavanju ili premještanju koluta. Ovo održava točan inventar, sprječava pogrešno postavljanje i podržava neometane operacije SMT linije, osiguravajući kontinuitet proizvodnje i minimalne pogreške.
Brzina brojanja i postavke serije mogu se konfigurirati prema zahtjevima proizvodnje. Dodatna integracija crtičnog koda i pisača omogućuje besprijekorno povezivanje s MES/ERP sustavima, pružajući sljedivi inventar i poboljšavajući planiranje proizvodnje za montažu velike količine elektronike.
Sustav brojanja komponenti
Primijenite algoritam brojanja optimiziran za AI kako biste izvršili inspekciju na licu mjesta različitih materijala: standardnog SMD-a, trake za kockice, JEDEC/Matrix ladice, MELF-a, aluminijskih čepova, Soic-a, To-a, BGA/CPU-a, Tantala, filtera i drugih dijelova. Četiri palete materijala mogu se brojati u isto vrijeme, a potrebno je samo 8 sekundi da se završi, što skraćuje vrijeme brojanja paleta dijelova, automatski učitava podatke u oblak, redovito ažurira bazu podataka i povezuje se s tvorničkim ERP/MES sustavom, uvelike štedi vrijeme i troškove. Jednostavan za upravljanje.
| Tehnički podaci
| Model | XC-3100 |
| Vrsta cijevi | Zatvorena cijev |
| Prostorna rezolucija | 30 μm |
| Napon cijevi | 50kv |
| Struja cijevi | 1000 μA |
| Metoda snimanja slike | Digitalna slika ravnog panela |
| Točnost slike | 139 μm |
| Veličina slike | 430*430 mm |
| Rezolucija | 3072*3072 px |
| Točnost piksela | ≤2μm |
| Brzina snimanja | 5 EDS/s |
| Čitanje piksela | 20 milijuna/inču |
| Lažno pozitivna stopa (0201) | ≤0,01% |
| Točnost | 99,99% (0201) |
| Vlast | AC110-220V, 50-60HZ, 1200W |
| Dimenzija (s pisačem) | 950*1460*1960 mm |
| Težina | 450 kg |
| Popis SMT linijske opreme
SMD rendgenski brojač čipova integrira se sa SMT dodavačima, strojevima za odabir i postavljanje i sustavima inspekcije za održavanje precizne opskrbe komponentama. Omogućujući brojanje u stvarnom vremenu i automatiziranu dodjelu serija, smanjuje nedostatak materijala i sprječava zastoje linija. Kao dio cjelovitog rješenja za proizvodnju ICT-a, osigurava glatku montažu PCB-a na više linija dok poboljšava propusnost i smanjuje operativne rizike.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, pribora, mlaznica itd. |
| Laserski PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Videozapis o uspjehu korisnika
Za američkog kupca koji proizvodi USB module za punjenje za sustave sjedala u zrakoplovu, ICT je postavio SMD X-Ray Chip Counter kako bi osigurao visokoprecizno brojanje za strojeve za odabir i postavljanje. Rad s više ladica i detekcija potpomognuta umjetnom inteligencijom jamče precizno upravljanje zalihama, smanjujući pogreške i rasipanje materijala. Inženjeri su dali smjernice za integraciju, kalibraciju i obuku operatera, osiguravajući dosljednu montažu zrakoplovne kvalitete na SMT linijama.
| Servis i podrška u obuci
Integracija strojeva za brojanje rendgenskih zraka preko SMT linija omogućuje upravljanje materijalom u stvarnom vremenu i smanjuje uska grla u proizvodnji. Sinkronizacijom dostupnosti komponenti koluta s dodacima i strojevima za postavljanje, ICT pomaže tvornicama u održavanju neprekinute proizvodnje. Brojanje s više ladica, način rada naprijed/natrag i podesiva brzina osiguravaju učinkovitu propusnost dok minimaliziraju intervenciju operatera, podržavajući velike operacije sastavljanja tiskanih ploča.
| Povratne informacije kupaca
SMD X-Ray Chip Counter pruža kritične podatke za upravljanje zalihama i proizvodnjom. Analizom broja komponenti u stvarnom vremenu i statusa hranjenja, operateri mogu dinamički prilagoditi proizvodne rasporede. Integracija preko više SMT linija osigurava točnu opskrbu materijalom, smanjujući vrijeme mirovanja i poboljšavajući ukupnu učinkovitost proizvodnje. To podržava proizvodnju velikih količina, više proizvoda s dosljednom kvalitetom.
| Certifikati i standardi
Svaki je stroj za brojanje kalibriran kako bi se osigurala visoka preciznost, ponovljivost i pouzdanost. Certificiran prema standardima CE, RoHS i ISO9001, sustav pruža sljedivost spremnu za reviziju. Integracija s barkod ili ERP sustavima omogućuje potpunu dokumentaciju komponenti koluta. Precizno brojanje osigurava minimalne pogreške pri sklapanju, smanjuje materijalni otpad i održava dosljednu kvalitetu na SMT proizvodnim linijama.
| O ICT tvrtki i tvornici
ICT pruža rješenja za proizvodnju elektronike s više od 25 godina iskustva. Tvrtka razvija SMT, DIP, premazivanje, robote, montažu i sustave brojanja komponenti. S neovisnim timovima za istraživanje i razvoj, proizvodnju i inženjering, ICT podržava kupce od planiranja, nabave opreme, instalacije, obuke, do optimizacije procesa. Opslužujući više od 1600 kupaca u 72 zemlje, ICT pomaže proizvođačima elektronike u postizanju preciznih, učinkovitih i pouzdanih proizvodnih sustava na čitavim SMT linijama.
