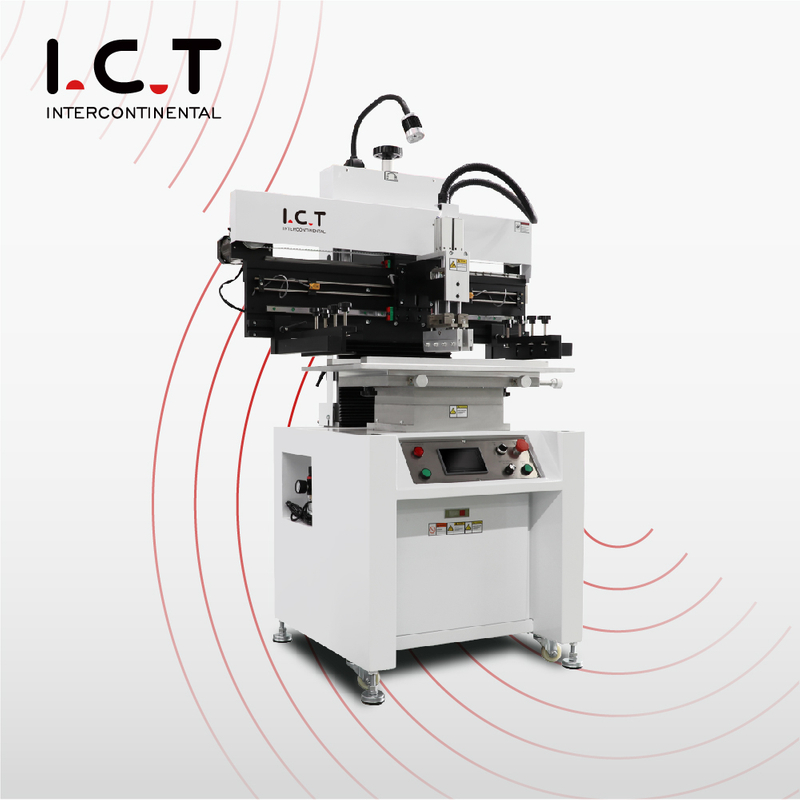

| Pouzdan poluautomatski pisač šablona za SMT proizvodnju
SMT poluautomatski pisač postavlja poluautomatski pisač šablona na prednju stranu SMT linije. Tajvanski TBI vodiči i brzina pogona koračnog motora SANYO odgovaraju kako bi pasta bila stabilna u linijama za sklapanje PCB-a. Ovjesni rakel i precizni mjerač postavljaju ravnomjerne slojeve tako da nema mostova do nosača. Modularna klupa s uređajem za poravnanje drži jednostruke ili dvostruke tiskane ploče od 0,2-6 mm i priključke SMEMA za izravan prolaz do postavljača. Prijateljski engleski MMI uči poluautomatski sinkronizirati liniju UPH. 200 W i ciklusi od 8 sekundi pomažu SMT poluautomatskom pisaču sa šablonama da podrži senzor ili LED SMT proizvodne linije s niskom energijom.
| Značajka
Postavljanje igle i potpornog bloka omogućuje fleksibilan položaj za različite jednostrane i dvostrane tiskane ploče u SMT proizvodnim linijama. Uvezeni koračni motor i tajvanska precizna vodilica dodaju pastu za lemljenje i fleksibilnu prilagodbu senzora za ograničenje operacija čišćenja kako bi se smanjilo putovanje tijekom transporta. To čini poluautomatski pisač šablona lakim pretvaranjem i preciznim popravkom u linijama za sklapanje PCB-a kako bi se izbjeglo pomicanje paste koje utječe na točnost postavljača.
Struktura brisača s izravnim povezivanjem s dva cilindra visoke preciznosti osigurava točan i stabilan pritisak na dvostruke klizne tračnice za ravnomjerno pretakanje paste. Rad sa zaslonom osjetljivim na dodir na engleskom MMI ima funkciju učenja sučelja i navigaciju za ručni poluautomatski i potpuno automatski. Glavni kontrolni dijelovi usvajaju uvezene visokokvalitetne marke kako bi se osigurala stabilnost i operativnost pisača u SMT linijama. Uređaj za automatski ispis i poravnavanje za PCB ploču i okvir održava visoku kvalitetu uz manje prerade u PCB montažnim linijama.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje/ Montaža naljepnica /Inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Kupac iz Saudijske Arabije odabrao je kompletnu SMT liniju iz ICT-a koja uključuje poluautomatski pisač šablona, JUKI RS-1R nosač i L8 pećnicu za LED svjetiljke. Naši inženjeri otputovali su u inozemstvo u tvornicu u Rijadu, spojili pisač na SMEMA transportne trake, kalibrirali pastu na pločama od 300 mm i održali sedam dana praktične obuke o protoku i prilagodbama linije. Linija za sklapanje PCB-a odmah je postigla pun učinak s preciznim postavljanjem paste i nula problema s ranim lemljenjem. Klijent je pohvalio inozemnu integraciju, robusne sanduke i fokusirane upute koje su brzo aktivirale cijelu SMT proizvodnu liniju.
| Globalna podrška za usluge i obuku
ICT pruža potpunu podršku proizvodnim linijama SMT: dizajne SMEMA bez naknade, 48-satne simulacije prije otpreme, pristajanje na licu mjesta, sesije operatera od 7-10 dana, jednogodišnje komponente, stalnu daljinsku dijagnostiku putem aplikacija ili videa i povremene optimizacije linije. Naših 20 inženjera pokriva 72 zemlje s početnim odgovorima u roku od 4 sata i hitnom pomoći koja radi 24 sata dnevno. Svaki poluautomatski pisač šablona podvrgava se proširenim linijskim ispitivanjima i potpunoj provjeri u našoj ISO9001 tvornici od 12.000 m². Kupci osiguravaju učinkovite linije za sklapanje PCB-a, brži povrat i odnose koji zajedno napreduju.
| Recenzije kupaca
Više od 1600 SMT proizvodnih linija u 72 zemlje ovisi o ICT-u. Cijene precizne dijagrame za kompaktne rasporede, čvrste izvozne kutije za neoštećene dolaske, temeljitu obuku koja poboljšava stručnost linije, brza rješenja koja smanjuju prekide i redovite evaluacije koje povećavaju učinak za 16%. Objekti se redovito nadograđuju, stavljajući naglasak na minimalno odbacivanje, uštedu troškova i fluidne tijekove rada kao osnove za održivi savez i postignuća.
| Certifikati i standardi
Svi modeli poluautomatskih šablonskih pisača posjeduju CE, RoHS, ISO9001:2015 i patente za izume. Interne laboratorijske simulacije i 100% inspekcije pridržavaju se EU, SAD i međunarodnih zahtjeva za PCB montažne linije. Oni potvrđuju odgovorne materijale, sigurne veze, dosljedan rad i produljeni životni vijek – pružajući potpuno povjerenje za SMT proizvodne linije od aktivacije.
| O ICT tvrtki i našoj tvornici
ICT je pokrenut 2012. i upravlja objektom od 12.000 m² u Dongguanu s 89 zaposlenika i 20 inženjera. Razvijamo, proizvodimo i kontroliramo sve jedinice putem ISO9001 procesa. Pomažući preko 1600 klijenata u 72 regije, naše širenje proizlazi iz pouzdane opreme, konkurentnih cijena i uporne podrške. Osam svjetskih lokacija i regionalnih grupa nudi brzu, specijaliziranu pomoć.
