ICT-SS540
I.C.T

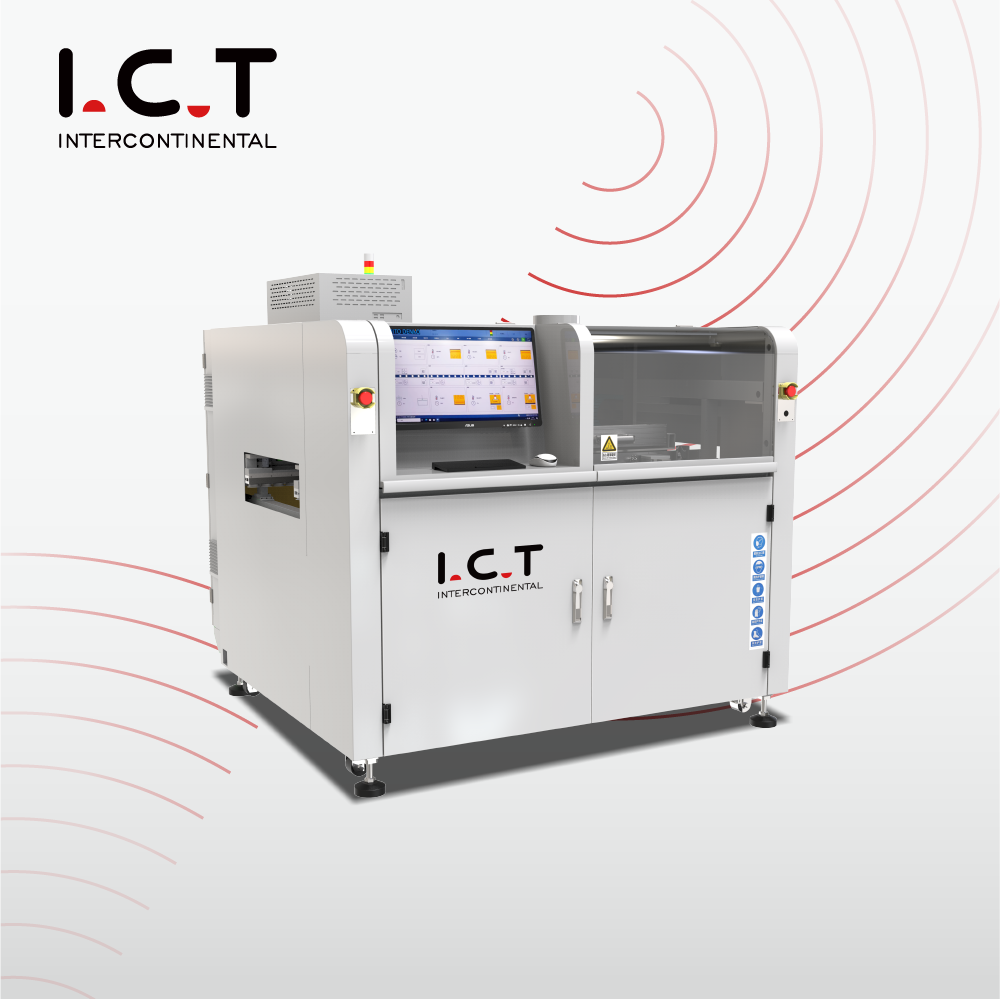

| On-line selektivni valni stroj za lemljenje
U potpunosti projektiran i proizveden u Dongguanu, ICT On-line Selektivni valoviti stroj za lemljenje pravi je sustav za selektivno lemljenje izgrađen za SMT tvornice s velikom količinom i visokom mješavinom koje odbijaju kompromis kvalitete radi brzine. PCB kontinuirano klizi po preciznoj transportnoj traci dok ultra-lagani portal od lijevanog aluminija – pokretan Panasonicovim servosima i linearnim tračnicama – dovodi fluks i lem točno do pinova. Inline grijanje dušikom stvara sjajne, pune filete s gotovo nula otpada. Operateri kontroliraju svaki detalj – putanje, temperature, volumen raspršivanja, visinu valova – na velikom Windows zaslonu osjetljivom na dodir i spremaju beskrajne programe za trenutnu promjenu. Automatska kalibracija valova, live CCD, njemački mlazni ventil i titanijski lonac pretvaraju ovaj mrežni stroj za lemljenje selektivnim valovima u profitni centar koji radi 24/7.
| Popis opreme za DIP liniju
Njemački visokofrekventni mlazni ventil ispaljuje mikro točkice fluksa s niskim sadržajem krutih tvari (<10%) koje se mogu ponoviti do 0,02 mm. Spremnik pod tlakom i digitalni mjerač protoka održavaju tlak čvrstim čak i kada je spremnik gotovo prazan. Ostaci padaju u ladicu za brzo izvlačenje. Japanska SMC pneumatika i prednji mjerači olakšavaju dnevne provjere. Automatska pumpa nikada ne dopušta pad količine. Ovaj modul fluksa savršeno aktivira svaku pločicu na on-line stroju za selektivno valovito lemljenje.
Standardno je potpuno podesivo donje IR; gornji vrući zrak ili dodatni IR po izboru. Raspored s otvorenom rešetkom i debela visokotemperaturna izolacija ravnomjerno širi toplinu po cijeloj ploči. Vrhunski grijači i utični motori godinama rade tiho i bez upotrebe alata. Ploče izlaze savršeno aktivirane i bez naprezanja, spremne za besprijekorne spojeve u sustavu selektivnog lemljenja.
Njemačka elektromagnetska pumpa i posuda od titana proizvode ultrastabilan mini val koji nikada ne leluja. Postavite protok N2, temperaturu lema, visinu vala i automatsku kalibraciju izravno sa zaslona osjetljivog na dodir. Dušik u liniji daje filete sjajne poput zrcala i gotovo bez šljake. Laser provjerava visinu, mlaznice se same čiste, a 900 sati videa pohranjuje se radi sljedivosti. Ovo je neprobojna jezgra svakog On-line stroja za selektivno valovito lemljenje.
Trodijelni transporter kompatibilan sa SMEMA plus pneumatske bočne/gornje stezaljke drže ploče do 20 kg mrtve tijekom lemljenja. Snažne tračnice i visokoprecizni servo uređaji glatko pomiču PCB-ove brzinom linije. Debeli ili dvostrani sklopovi čiste se s lakoćom. Napravljen za non-stop velike količine rada na bilo kojem sustavu selektivnog lemljenja.
CE-certificirani PLC, Cat-6 ožičenje i potpuna MES povezanost pružaju munjevito brz odziv i potpunu pouzdanost. Vođeni čarobnjaci, uređivanja temeljena na slikama, automatsko otkrivanje mlaznica i višejezični izbornici skraćuju obuku na sate. Daljinska dijagnostika omogućuje da On-line Selektivni valni stroj za lemljenje zarađuje 24 sata dnevno.
Veliki dodirni zaslon u boji, vodiči korak po korak, CCD pregled uživo jednim dodirom i glasovna upozorenja čine rad stroja potpuno jednostavnim. Trenutačno se prebacite između engleskog, kineskog, japanskog ili ruskog. Prilagođena svjetla na tornju i Wi-Fi nadogradnje omogućuju da svi budu u toku bez napuštanja reda.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju
Zaokružite svoj mrežni stroj za lemljenje sa selektivnim valovima ICT potpuno automatskom DIP linijom – savršen partner za THT proizvodnju visoke mješavine. Postavljanje po principu 'ključ u ruke' uključuje brzi DIP stroj za umetanje za precizno postavljanje komponenti, SMEMA-kompatibilni valoviti utovarivač koji glatko ubacuje ploče u sustav selektivnog lemljenja, nježni valoviti utovarivač koji hvata gotove PCB-ove bez naprezanja i transporter s međuspremnikom za konačnu inspekciju i dotjerivanje. Sve je modularno, s CE certifikatom i ugrađeno unutar tvrtke za pouzdanost i munjevito brze promjene. S globalnim skladištima rezervnih dijelova i podrškom na licu mjesta u 72 zemlje, ICT održava cijeli vaš proces kroz rupu teče uz vrhunsku učinkovitost i minimalne troškove – od umetanja pa sve do selektivnog lemljenja.
| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. | |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
| Post-wave Inline AOI | Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. |
| Videozapis o uspjehu korisnika
Početkom 2025. veliki vijetnamski dobavljač robne marke kamera doletio je radi konačnog prihvaćanja njihovog novog On-line stroja za lemljenje s selektivnim valovima. Naši su inženjeri učitavali svoje stvarne proizvodne ploče, izvodili cikluse pune brzine dok je kupac gledao kako se savršeni THT spojevi oblikuju uživo na CCD-u, zatim su dva dana obučavali svoj tim o programiranju, svakodnevnom održavanju i rješavanju problema. Otišli su 100% spremni za postizanje volumena na dan kada je sanduk stigao – još jedan primjer pravog globalnog partnerstva ICT-a.
| Profesionalna usluga i obuka
Od integracije linije i puštanja u rad do doživotne podrške i nadogradnji, pokrivamo vas diljem svijeta. Dvadeset viših inženjera plus lokalni timovi u 72 zemlje pružaju obuku na licu mjesta ili na daljinu kad god vam je potrebna. Skladišta rezervnih dijelova na tri kontinenta i stvarne dežurne linije 24/7 održavaju vaš sustav selektivnog lemljenja u vrhunskom vremenu rada desetljećima.
| Pohvale kupaca
Kupci nam stalno govore da su naši inženjeri strpljivi, oštroumni i istinski im je stalo do njihovog uspjeha. Obožavaju preciznu točnost fluksa, stabilan val i koliko se brzo on-line Selektivni valni stroj za lemljenje isplati većim prinosima i nultom preradom. Izvozni sanduci stižu besprijekorni, a daljinski popravci istog dana pretvorili su kupce koji prvi put kupuju u doživotne partnere diljem svijeta.
| Certifikati industrije
Svaki mrežni stroj za lemljenje sa selektivnim valovima ima CE certifikat o sigurnosti, usklađenost s RoHS, sustav kvalitete ISO9001 i više patenata na mlaznim ventilima, pumpama i laserskoj kalibraciji. Ove globalno provjerene oznake dokazuju da dobivate sigurnu, zelenu, na terenu provjerenu tehnologiju na koju se možete osloniti bilo gdje.
| O ICT tvrtki i tvornici
Od 2012. izrasli smo u vrhunski moderni kampus od 12 000 m² s 89 članova tima, 20 predanih inženjera i 8 globalnih podružnica. Sve – istraživanje i razvoj, izrada, montaža i testiranje u pogonu – događa se unutar tvrtke. Opslužujemo više od 1600 tvornica u 72 zemlje s kompletnim SMT i THT rješenjima po principu 'ključ u ruke', a svaki On-line stroj za lemljenje s valnim lemljenjem napušta rigoroznu inspekciju i dokazane sustave kvalitete.
