ICT-6534
I.C.T

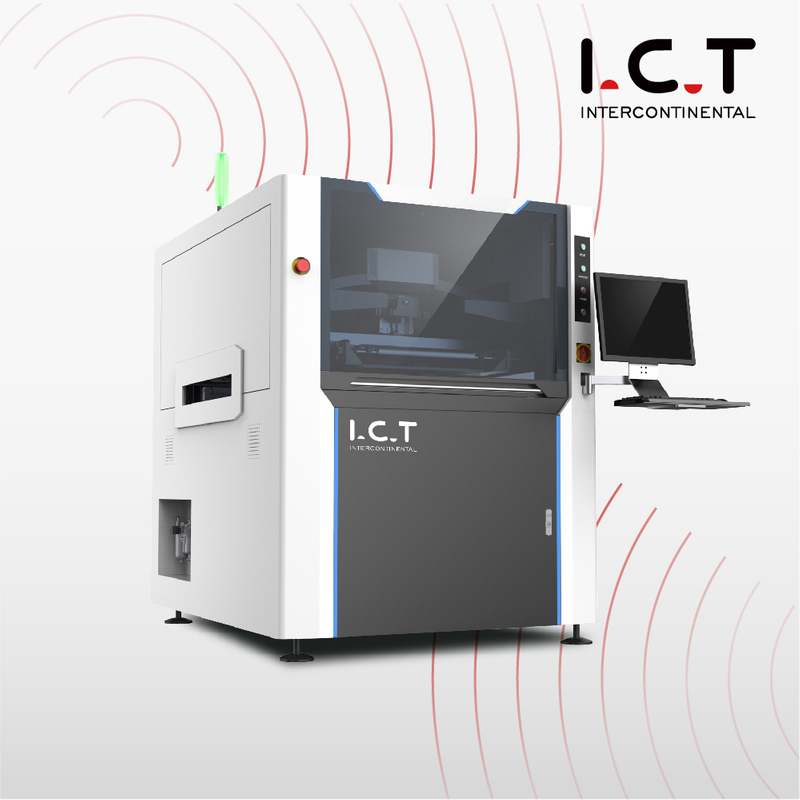

| ICT-6534 potpuno automatski pisač paste za lemljenje
ICT-6534 potpuno automatski pisač paste za lemljenje novi je standard za brz i točan SMT ispis. Završava jedan ciklus za manje od 7 sekundi i mijenja proizvode za manje od 5 minuta. Ovaj pisač s automatskom pastom za lemljenje radi s veličinama tiskanih ploča od 50 × 50 mm do 650 × 340 mm i radi s LED TV-om, set-top box uređajima, automobilskom elektronikom i više. Standardna 2D inspekcija trenutno pronalazi probleme s ispisom. Suho, mokro ili usisavanje održava šablonu savršenom svaki put. Korisnici vole jednostavan softver Windows 10 i jake japansko-njemačke dijelove koji traju godinama.
| Značajka
Poseban dizajn mosta održava gumicu stabilnom čak i pri velikim brzinama. Dva Panasonic motora upravljaju svakim brisačem zasebno. Senzori tlaka u stvarnom vremenu automatski uravnotežuju silu, tako da svaka ploča dobiva savršenu pastu za lemljenje.
Motorni pogoni glatko pomiču PCB-e do 1500 mm/s. Bočne stezaljke ili vakuumske ploče drže bez oštećenja. Senzori protiv sudara zaustavljaju liniju ako nešto pođe po zlu. Smjer lijevo-desno ili desno-lijevo je slobodan po izboru.
Odaberite suho, mokro ili usisavanje. Poseban sustav raspršivanja koristi malo alkohola i papira. Snažni vakuumski motor uklanja svu pastu iz rupa na šabloni. Softver broji potrošnju papira radi uštede novca.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |

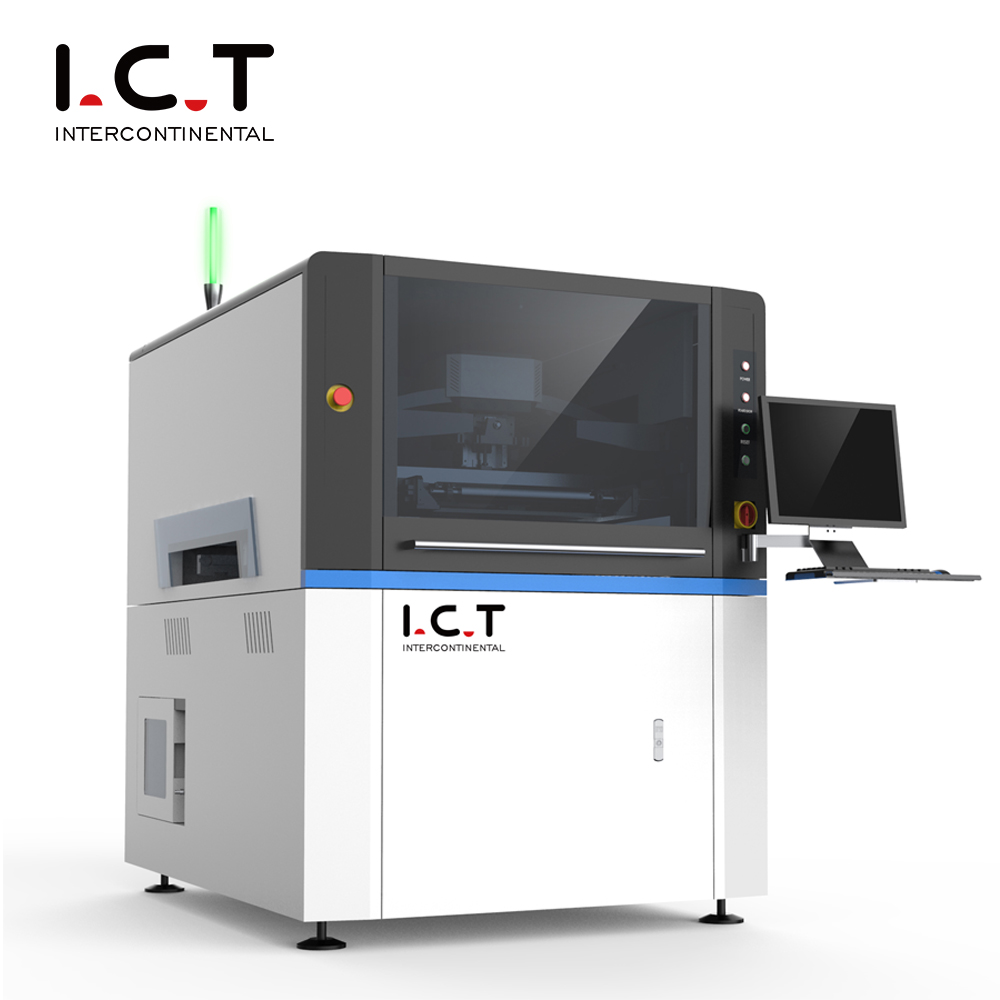

| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: stroj za lasersko označavanje/uređaj za naljepnice/ inkjet pisač |
| Studija uspjeha kupca
U Tadžikistanu su naši inženjeri odletjeli u tvornicu LED rasvjete kako bi instalirali dvije pune SMT linije, jednu DIP liniju, jednu liniju za nanošenje premaza, jednu liniju za doziranje i jednu liniju za sklapanje LED žarulja. Video prikazuje siguran istovar, brzo postavljanje stroja, tri dana praktične obuke i prve savršene LED žarulje koje izlaze s trake. SMT LED pisač s pastom za lemljenje dosegao je 99,9% prinosa prvog prolaza prvog dana. Vlasnik je rekao da se brzina proizvodnje povećala za 40%, a stopa grešaka pala je gotovo na nulu.
| Globalna podrška za usluge i obuku
ICT šalje iskusne inženjere u vašu tvornicu radi instalacije, obuke i pokretanja. Nudimo besplatnu online pomoć 24/7 i uslugu na licu mjesta u 72 zemlje. Redoviti besplatni treninzi u Kini održavaju vaš tim ažuriranim. Rezervni dijelovi šalju se isti dan iz osam globalnih skladišta.
| Recenzije kupaca
'Inženjeri su stigli sljedeći dan i sve popravili u dva sata – super brzo!' 'Potpuno automatski pisač paste za lemljenje nikada ne staje; vrijeme rada je 99%!' 'Drveni sanduci i čelični okviri savršeno su štitili strojeve tijekom dugog transporta.' 'Obuka je bila jasna; novi radnici sami pokreću liniju nakon tri dana.'
| Certifikati i standardi
ICT posjeduje CE, RoHS, ISO9001 i više od 50 patenata. Svaki potpuno automatski pisač s pastom za lemljenje prolazi 48-satno testiranje punog opterećenja prije otpreme. Neovisna CeTaQ izvješća uvijek iznova dokazuju točnost ponavljanja od ±0,01 mm.
| O ICT tvrtki i našoj tvornici
ICT je započeo 2012. godine i sada zapošljava 89 djelatnika u modernim tvornicama od 12.000 m². Dizajniramo i izrađujemo vlastite strojeve uz strogu kontrolu kvalitete na svakom koraku. Više od 1600 kupaca u 72 zemlje vjeruje nam za kompletne linije ključ u ruke. Brzi rast svake godine dolazi od poštene usluge i vrhunske kvalitete. Radujemo se zajedničkoj izgradnji vaše sljedeće SMT linije.
