DEKAN F2 |Rabljeni SAMSUNG Cheap Smt Pcb Automatski Pick And Place stroj od kineskog proizvođača

Rabljeni SAMSUNG DECAN F2 jeftini Smt Pcb automatski stroj za odabir i postavljanje

Uvod

Stroj za odabir i postavljanje

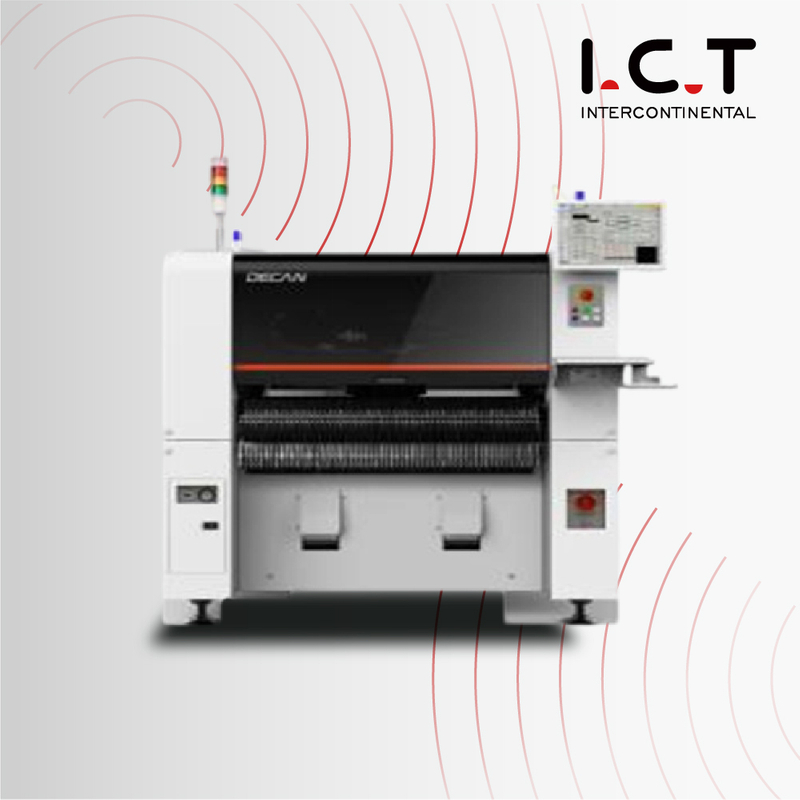

DECAN F2 Samsung Pick and Place stroj

Napredna pucačina čipova

Linija Decan povećava produktivnost u kombinaciji s T-rješenjem, optimiziranim softverom za integrirano upravljanje, i uvodi stabilnu kvalitetu.

DECAN F2 je primjenjiv na širok raspon dijelova i brzo postavljanje koje je dostupno istovremeno!

SAMSUNG Pick and Place stroj

Napredni montirač čipova

Brz i fleksibilan stroj za odabir i postavljanje

Višenamjenski SMT položaj

Brzi fleksibilni stroj za odabir i postavljanje

DECAN F2 Advanced Chip Shooter

▶ Brzina: 80.000 CPH (optimalno) ▶ Struktura: 2 portala x 10 vretena/glava ▶ Točnost: ±40μm Cpk≥1.0 (0402 čip) ±30μm Cpk≥1.0 (IC) ▶ Veličina dijelova: 0402~□55 mm (H15 mm) ▶ Veličina PCB-a: D510xŠ460 mm (standardno) D1200xŠ460 mm (opcija) ▶ Mogućnost rukovanja širokim dijelovima ▶ Razni sustavi prijenosa PCB-a ▶ Provjereno rješenje za upravljanje poviješću proizvodnje ▶ Brzo postavljanje

Model	DEKAN S2	DEKAN F2	DEKAN L2
Vretena	2 Gantryx10 vretena/glava	2 Gantryx10 vretena/glava	2 Gantryx6 vretena/glava
Brzina postavljanja	92.000 CPH (optimalno)	80.000 CPH (optimalno)	56.000 CPH (leteći vid, optimalno)
Vison	Leteća vizija	Leteća vizija Stage Vision (Optimun)
Točnost postavljanja	±28μm Cpk≥1,0	±40μm Cpk≥1,0
Raspon komponenti	03015 ~ 12 mm (H10 mm)	0402(01005) ~ 16 mm (H10 mm)	0402(01005) ~ 21 mm (H12 mm)
PCB veličina	50x40~510x460 mm (standard) ~610x460mm(opcija), ~740x460(opcija) ~810x460mm(opcija), ~1200x460(opcija)
Konfiguracije transportera	Standardno: 1-2- 1 opcija: 1-2-2/2-2-2/2-2-1/1-1-1 Tvornička opcija: jedna transportna traka (jedec ladica 2ea)
Kapacitet hranilice	120ea (8 mm)
Vlast	Napon: 3 faze AC200/208/220/240/380/415V ±10% Frekvencija: 50/60Hz Potrošnja energije: Max.5,0 kVA
Potrošnja zraka	50Nl/min
Težina	Oko 1.800 kg
Vanjske dimenzije (mm)	1430 (D) x 1740 (D) x 1485 (V)

* Pod optimalnim uvjetima koje je odredio HANWHA TECHWIN.

Hanwha Pick and place stroj

PITANJA:

1. Prednosti SMT (tehnologija površinske montaže):

Učinkovitost prostora: SMT komponente su manje, što omogućuje kompaktnije PCB dizajne.
Isplativo: SMT smanjuje materijalni otpad i troškove rada u proizvodnji.
Poboljšane performanse: SMT može ponuditi bolje električne performanse zbog kraćih duljina tragova.
Veća gustoća komponenti: SMT omogućuje veće gustoće komponenti na PCB-ima.
Automatizirano sastavljanje: SMT je dobro prilagođen za automatizirano sastavljanje, povećavajući učinkovitost.

2. Nedostaci SMT-a:

Izazovi lemljenja: SMT komponente zahtijevaju precizne tehnike lemljenja.
Osjetljivost komponenti: SMT komponente mogu biti osjetljive na vlagu i statički elektricitet.
Složenost prerade: Prerada SMT komponenti može biti veći izazov od komponenti s provrtom.

3. Ograničenje SMT-a:

Veličina komponente: Ekstremno velike komponente ili one koje zahtijevaju veliku snagu možda neće biti prikladne za SMT.

4. Razlika između SMD i SMT:

SMD (Surface Mount Device): Odnosi se na same elektroničke komponente koje su dizajnirane za površinsku montažu.
SMT (tehnologija površinske montaže): Odnosi se na proces sklapanja montaže SMD komponenti na tiskane ploče.

5. Leme li strojevi za odabir i postavljanje?

Ne, strojevi za odabir i postavljanje ne leme.Oni točno postavljaju komponente na PCB-ove, a za izradu lemljenih spojeva koristi se poseban proces lemljenja.

6. Koliko je precizan pick-and-place stroj?

Pick-and-place strojevi su vrlo precizni, obično s točnošću postavljanja u rasponu od 30 do 50 mikrona (0,03 do 0,05 mm), čime se osigurava precizno pozicioniranje komponenti na PCB-u.
