Većina PCBA tvornica ne odabire pogrešan rendgenski uređaj — odabire pravi stroj za pogrešan problem.
Ne postoji jedan 'najbolji' rendgenski sustav za PCBA inspekciju, samo onaj koji doista odgovara nedostacima koje trebate otkriti, obujmu proizvodnje koji pokrećete i pouzdanosti koju vaši proizvodi moraju postići.
Razumijevanje načina rada rendgenske inspekcije u elektronici je razlika između ulaganja u moćan alat za inspekciju i plaćanja za mogućnosti koje zapravo nikada nećete koristiti.
Mnogi kupci pristupaju odabiru rendgenske snimke uspoređujući specifikacije—veća razlučivost, veće povećanje, napredniji načini rada. U stvarnosti, ovdje počinju skupe pogreške.
Rendgenski uređaj ne bi trebao biti izabran zbog onoga što može učiniti u teoriji, već zbog specifičnih problema inspekcije s kojima se vaša linija PCBA suočava u svakodnevnoj proizvodnji. Kada alat ne odgovara problemu, rezultat je ili prekomjerno trošenje neiskorištenih mogućnosti ili nedostatak nedostataka koji su zapravo važni.

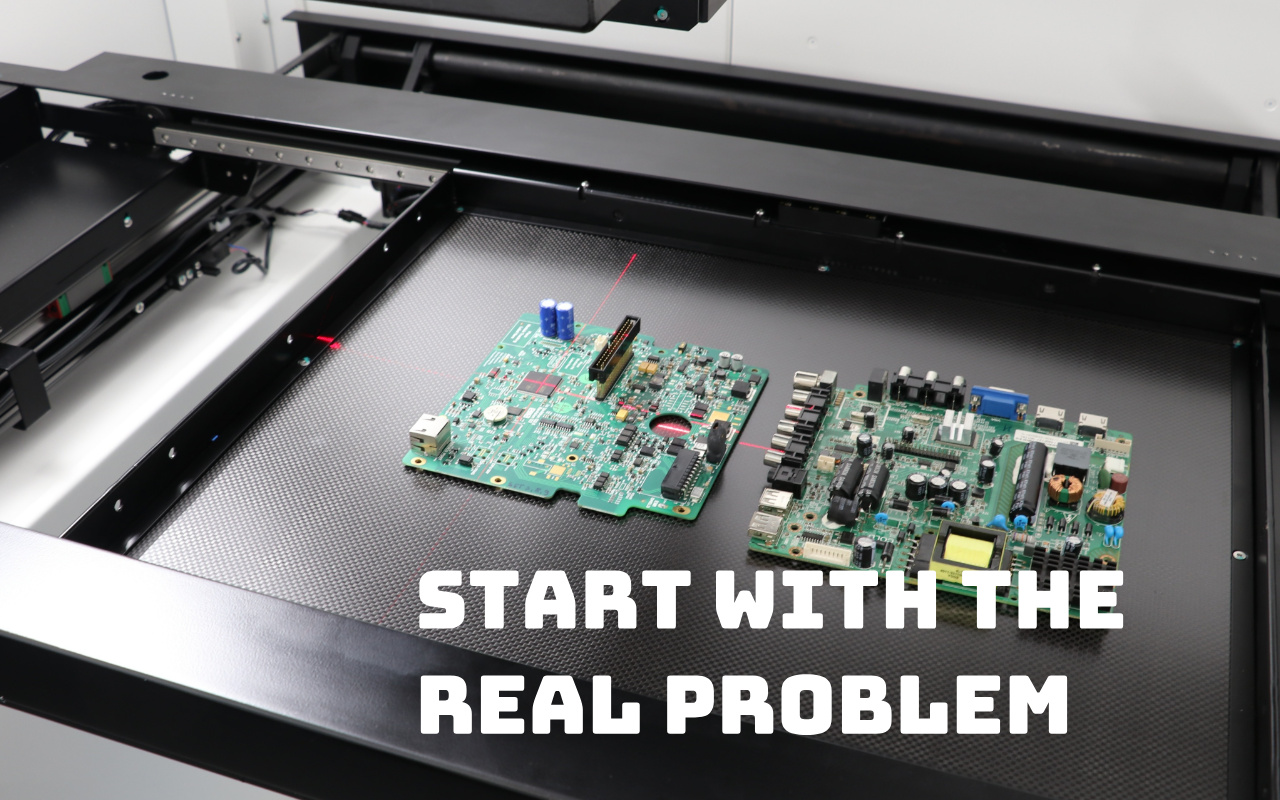

Prije nego što pogledate modele ili specifikacije, prvo morate definirati zašto je rendgenski pregled potreban u vašem procesu.
Ako je vaš cilj kvantificirati BGA praznine u proizvodnji i osigurati sukladnost s IPC kriterijima prihvaćanja, ponovljivost i dosljednost mjerenja su kritični. Sustav mora isporučiti stabilne, usporedive rezultate među smjenama, operaterima i serijama proizvoda.
Analiza kvarova posve je drugačiji zadatak. Kada istražujete vraćene ploče ili rijetke nedostatke kao što su glava u jastuku ili mikropukotine, fleksibilnost i veliko povećanje postaju važniji od brzine. U ovom slučaju, sposobnost istraživanja neočekivanih problematičnih područja važnija je od automatizirane propusnosti.
Inline rendgenski pregled usmjeren je na kontrolu kvalitete u stvarnom vremenu . Svaka se ploča pregledava, nedostaci se otkrivaju odmah, a procesni problemi mogu se ispraviti prije nego što eskaliraju—pristup koji je vrlo prikladan za proizvodnju velikih količina.
Izvanmrežni rendgenski sustavi imaju drugu svrhu. Idealni su za inspekciju uzorkovanja, NPI validaciju i detaljno rješavanje problema gdje dubina inspekcije i kontrola operatera nadmašuju vrijeme ciklusa. Za mnoge tvornice izvanmrežna inspekcija pruža najbolju ravnotežu između cijene i uvida.
Proizvodnja velikih količina postavlja stroge zahtjeve u pogledu trajanja ciklusa, automatizacije i dosljednosti. Svaki korak inspekcije koji usporava liniju brzo postaje usko grlo.
NPI i proizvodna okruženja male količine umjesto toga cijene prilagodljivost. Sposobnost podnošenja čestih promjena dizajna, različitih veličina ploča i različitih tipova komponenti—bez stalnog reprogramiranja—često je važnija od sirove brzine.
Preskakanje ovog koraka je najbrži način da preplatite za mogućnosti koje ćete rijetko koristiti. Prije usporedbe specifikacija ili konfiguracija sustava, potrebna vam je jasna slika o tome kako vaše ploče izgledaju i gdje postoje stvarni rizici. Učinkovit rendgenski odabir uvijek počinje mapiranjem složenosti proizvoda prema zahtjevima inspekcije.
Različiti paketi komponenti predstavljaju vrlo različite izazove inspekcije. Uređaji s donjim završetkom kao što su BGA, CSP i LGA zahtijevaju jasnu vizualizaciju lemnih kuglica i pouzdano mjerenje šupljina. QFN paketi s velikim toplinskim jastučićima zahtijevaju točan izračun postotka šupljina u širokim područjima lemljenja umjesto jednostavnog otkrivanja prisutnosti. IC-ovi finog koraka i lemljeni spojevi s rupama, s druge strane, više se oslanjaju na sposobnost prodiranja i kontrast slike kako bi otkrili nedovoljno lemljenje, premošćenje ili nepotpuno punjenje cijevi.
Budući da svaka vrsta komponente naglašava sustav inspekcije na drugačiji način, kombinacija paketa na vašim pločama izravno određuje kolika vam je razlučivost, mogućnost nagiba i CT rekonstrukcija zapravo potrebna.
Ne nose svi otkriveni nedostaci isti rizik. Za većinu proizvođača PCBA, nedostaci koji uistinu utječu na dugoročnu pouzdanost uključuju pretjerano ili neravnomjerno stvaranje šupljina u BGA lemljenim spojevima, otvore glave u jastuku koji dovode do povremenih kvarova, skriveno premošćivanje ili nedovoljno lemljenje ispod komponenti s donjim završetkom i neadekvatno punjenje cijevi kroz rupe.
Industrijski standardi kao što je IPC-7095 dopuštaju određeni postotak praznina ovisno o klasi primjene, što znači da inspekcija mora biti dovoljno precizna da izmjeri—ne samo detektira—prazninu. U isto vrijeme, mnogi od ovih nedostataka ne zahtijevaju automatski punu 3D CT inspekciju. U mnogim slučajevima, dobro odabrani pogledi pod kutom i dosljedne metode mjerenja dovoljni su za donošenje pouzdanih prosudbi bez troškova i vremena ciklusa pune tomografije.

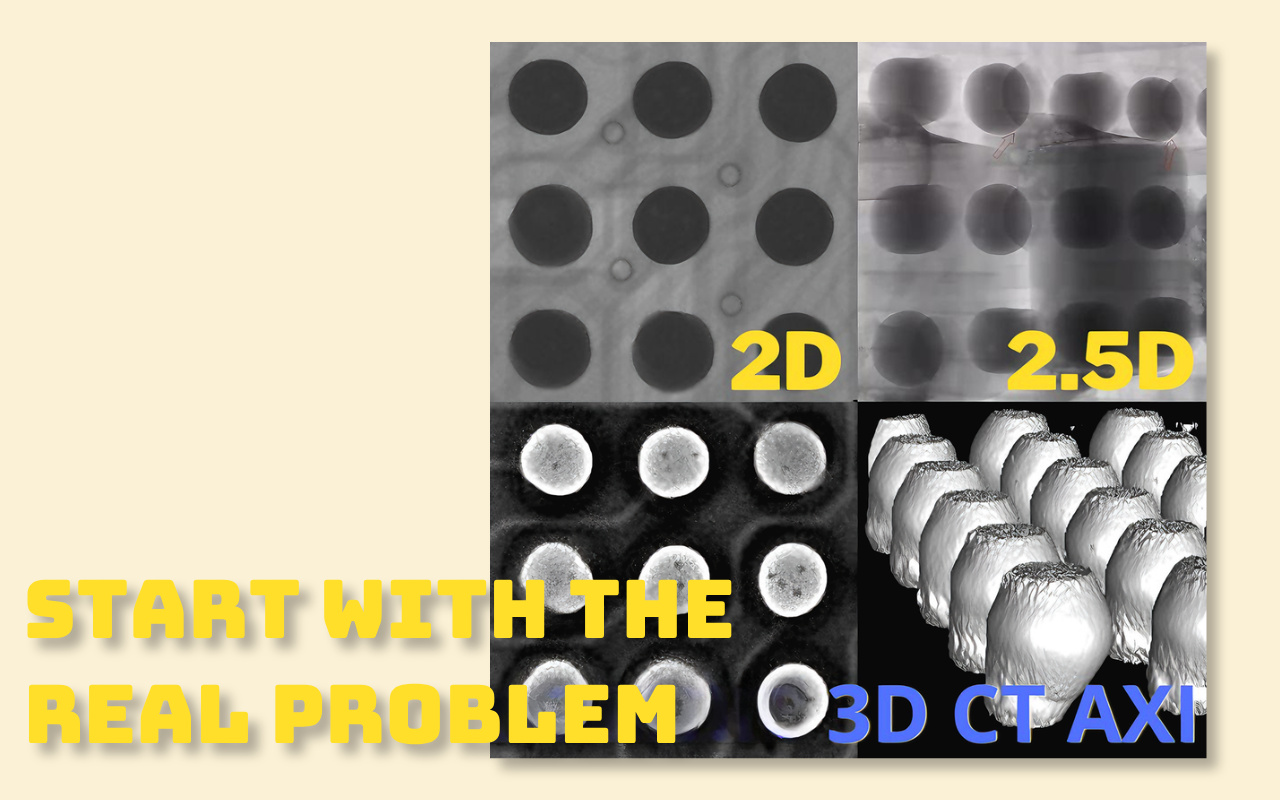

Tehnologija inspekcije koju odaberete odredit će veći dio vašeg dugoročnog zadovoljstva sa sustavom, kao i značajan dio njegovih ukupnih troškova. Ključ nije u odabiru najnaprednije dostupne tehnologije, već u usklađivanju razine pregleda s nedostacima koje zapravo trebate kontrolirati.
2D rendgenski pregled ima dobre rezultate za osnovno otkrivanje šupljina, procjenu jednoslojnog lemljenog spoja i analizu kvarova gdje su brzi rezultati važniji od informacija o dubini. Uobičajeno se koristi u proizvodnji malih do srednjih obujma, troškovno osjetljivim okruženjima ili inženjerskim laboratorijima gdje fleksibilnost i brzina nadmašuju potrebu za potpunom volumetrijskom rekonstrukcijom. Njegove prednosti su velika brzina pregleda, jednostavan rad i najniži ulazni trošak.
2.5D X-zraka dodaje dubinski uvid naginjanjem detektora ili uzorka za stvaranje kosih prikaza. To omogućuje lokalizaciju šupljina, prepoznavanje skrivenih odvajanja zglobova i bolju procjenu nedostataka povezanih s osi Z bez vremenskog ograničenja punog CT skeniranja. Za mnoge SMT linije, posebno one koje rade s dvostranim pločama ili se suočavaju s povremenim rizicima glave u jastuku, 2.5D inspekcija pruža najbolju ravnotežu između dubine inspekcije, protoka i cijene.
Potpuna 3D kompjutorizirana tomografija je najprikladnija kada točnost pregleda nije ugrožena. Primjene u automobilskoj, medicinskoj ili zrakoplovnoj elektronici često zahtijevaju preciznu kvantifikaciju šupljina u složenim strukturama lemljenja i potpunu rekonstrukciju sloj po sloj za validaciju procesa. Iako 3D CT pruža neusporedivu jasnoću i pouzdanost mjerenja, dolazi s višim troškovima sustava i sporijim vremenom skeniranja, što ga čini najprikladnijim za proizvodnju visoke pouzdanosti ili razvoj naprednih procesa umjesto rutinske inspekcije na svakoj ploči.

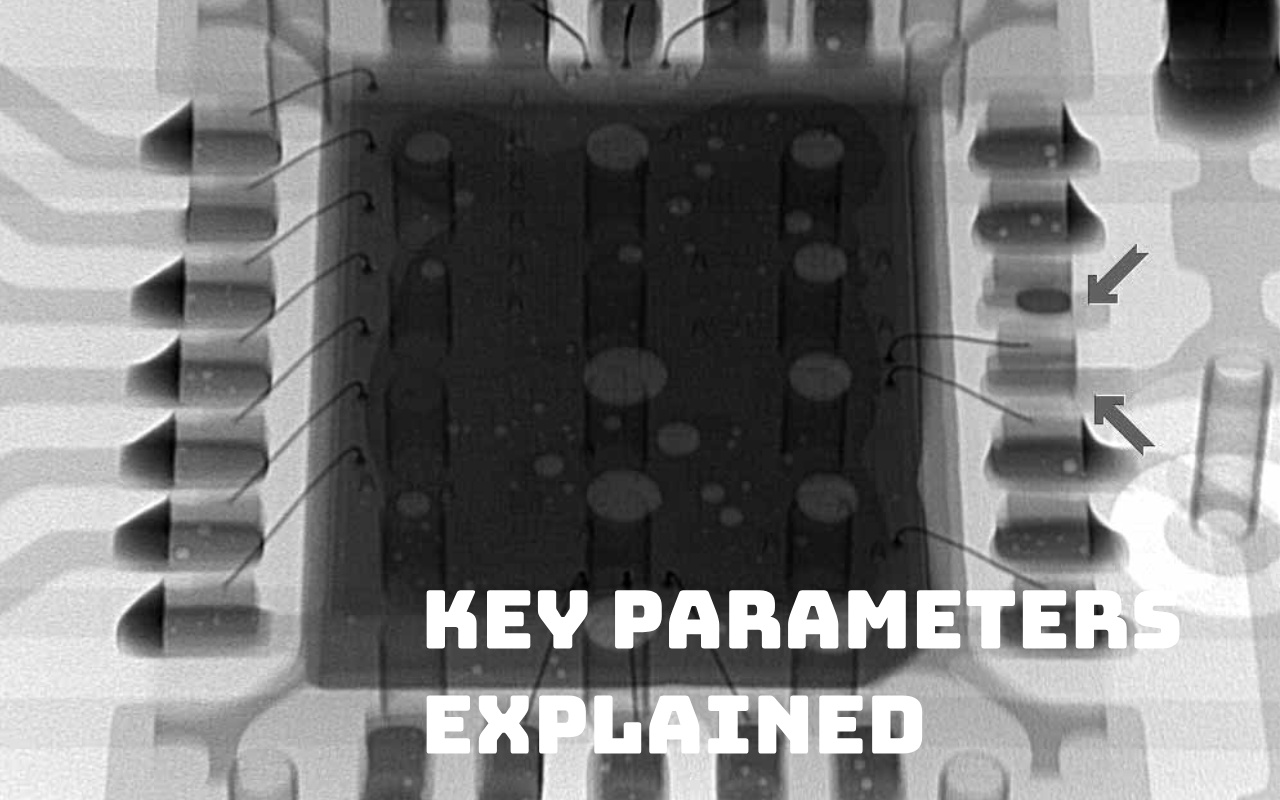

Listovi sa specifikacijama često naglašavaju ekstremne brojke, ali performanse X-zraka u stvarnom svijetu ovise o tome koliko su ključni parametri uravnoteženi. Fokusiranje na jednu specifikaciju naslova obično dovodi do viših troškova bez mjerljive koristi od pregleda. Razumijevanje interakcije ovih parametara ključno je za odabir sustava koji pouzdano radi u svakodnevnoj PCBA proizvodnji.
Za većinu BGA inspekcijskih zadataka već je dovoljna razlučivost u rasponu od 3–5 μm, posebno za razmake kuglica od 0,4 mm i više. Na ovoj su razini problemi pražnjenja, kolapsa i većina abnormalnosti lemljenih spojeva jasno vidljivi i mjerljivi.
Submikronska rezolucija postaje korisna samo pri pregledu izuzetno finih struktura ili provođenju napredne analize kvarova. U rutinskoj PCBA inspekciji, često uvodi kompromise koji nadmašuju njegove prednosti. Viša rezolucija obično smanjuje vidno polje, povećava vrijeme skeniranja i značajno povećava cijenu sustava bez pružanja proporcionalnih dobitaka u sposobnosti otkrivanja nedostataka.
Geometrijsko povećanje poboljšava vidljivost detalja, ali uvijek dolazi na štetu vidnog polja. Kako se povećanje povećava, vidljivo područje pregleda se smanjuje, što znači da je potrebno više slika za pokrivanje iste ploče.
Za velike ili složene PCB-ove, prekomjerno povećanje može dramatično povećati vrijeme pregleda i smanjiti propusnost. Praktični cilj nije maksimizirati povećanje, već odabrati razinu koja jasno rješava ciljne nedostatke, a istovremeno omogućuje učinkovito pokrivanje cijelog područja pregleda.
Snaga cijevi određuje koliko dobro X-zrake prodiru u materijale, ali veća snaga ne znači automatski i bolje slike. Više razine kV korisne su za debele, višeslojne ploče, dizajne s visokim udjelom bakra ili komponente sa oklopom i hladnjakom.
Za većinu PCBA aplikacija, raspon snage cijevi od 90–130 kV osigurava učinkovitu ravnotežu između prodora i kontrasta slike. Prekoračenje ovog raspona često smanjuje kontrast u tankim lemljenim spojevima, čineći praznine i suptilne nedostatke težima za razlikovanje nego lakšim. U mnogim slučajevima, prekomjerna snaga cijevi smanjuje kvalitetu pregleda umjesto da je poboljšava.

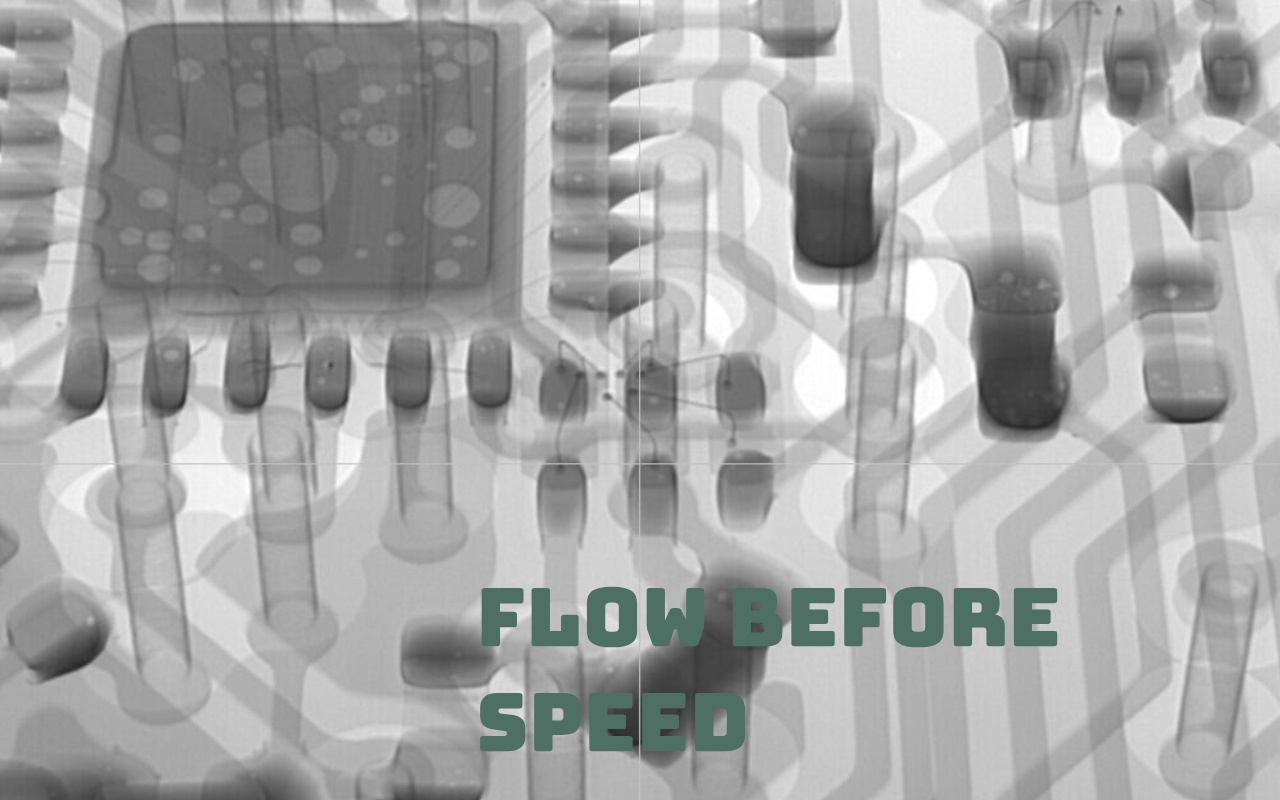

Gdje je rendgenski sustav postavljen u tok proizvodnje ima izravan utjecaj na protok, strategiju inspekcije i povrat ulaganja. Iako se inline X-ray često smatra krajnjim ciljem, on nije automatski pravi izbor za svaku tvornicu.
Offline X-ray sustavi nude najvišu razinu fleksibilnosti. Mogu se nositi sa širokim rasponom veličina ploča, vrsta proizvoda i zadataka inspekcije bez ometanja ravnoteže linija. S manjim početnim ulaganjima, jednostavnijim zahtjevima za održavanje i lakšim pristupom operatera, offline sustavi su prikladni za inspekciju uzorkovanja, NPI validaciju i detaljno rješavanje problema.
Za mnoge tvornice, posebno one s mješovitim proizvodima ili umjerenim količinama, offline X-ray pruža sve potrebne mogućnosti pregleda bez uvođenja novih uskih grla ili ograničenja izgleda.
Inline rendgenska inspekcija postaje vrijedna kada je obujam proizvodnje visok i dosljedan, obično iznad 10.000 ploča mjesečno, i kada je potrebna neposredna povratna informacija kako bi se spriječilo širenje kvara. U tim slučajevima, automatizirana inspekcija svake ploče može značajno smanjiti daljnji rad i poboljšati stabilnost procesa.
Međutim, linijski sustavi također donose veće troškove, zahtjeve za većim prostorom i stroga ograničenja vremena ciklusa. Za proizvodnju srednje ili male količine, ovi čimbenici često nadmašuju prednosti, čineći inline X-ray pretjeranim ulaganjem, a ne povećanjem produktivnosti.
Čak i najbolja optika i rendgenske cijevi pružaju ograničenu vrijednost bez inteligentnog softvera iza sebe. U dnevnoj inspekciji PCBA, softver određuje koliko se dosljedno identificiraju nedostaci, koliko rezultati ovise o iskustvu operatera i koliko korisni podaci inspekcije postaju izvan jednog prolaza ili prosudbe.
Ručna procjena šupljina uvodi subjektivnost i nedosljednost, posebno među različitim operaterima i smjenama. Moderni rendgenski softver koristi algoritme za automatski izračun postotka praznine prema IPC kriterijima prihvatljivosti, dajući ponovljive i usporedive rezultate.
Ova razina dosljednosti ključna je za kontrolu procesa. Kada su prazni podaci pouzdani i objektivni, inženjeri mogu pratiti trendove, povezivati nedostatke s parametrima ispisa ili reflowa i napraviti informirane prilagodbe umjesto da se oslanjaju samo na vizualnu prosudbu.
Ugrađene biblioteke grešaka i analiza slike uz pomoć umjetne inteligencije značajno smanjuju krivulju učenja za operatere. Umjesto tumačenja neobrađenih slika od nule, sustav ističe sumnjiva područja i klasificira uobičajene tipove nedostataka kao što su pražnjenje, premošćivanje ili otvori.
To ne samo da ubrzava donošenje inspekcijskih odluka, već i smanjuje ovisnost o visoko iskusnom osoblju. U tvornicama s rotirajućim smjenama ili ograničenim brojem stručnjaka za inspekciju, robusni softver izravno poboljšava dosljednost i propusnost inspekcije.
Podaci rendgenske inspekcije postaju daleko vrjedniji kada nisu izolirani. Besprijekoran izvoz SPC podataka, slika i statistike nedostataka omogućuje dugoročnu analizu prinosa i sljedivost.
Kada se integrira s MES-om ili tvorničkim podatkovnim sustavima, rendgenska inspekcija podržava inicijative Industrije 4.0 povezujući trendove kvarova s određenim proizvodima, procesima i vremenskim okvirima. Ovo transformira X-zraku iz samostalnog alata za pregled u ključni element optimizacije procesa.
Nabavna cijena rendgenskog aparata samo je početna točka. Tijekom životnog vijeka sustava operativni troškovi, troškovi održavanja i neizravni troškovi često su jednaki - ili premašuju - početno ulaganje. Razumijevanje ukupnih troškova vlasništva ključno je za donošenje održive odluke.
Niži početni trošak ne znači uvijek manji ukupni trošak. Sustavi sa zatvorenim cijevima obično zahtijevaju minimalno održavanje i nikakvu zamjenu filamenta, što operativne troškove čini predvidljivim. Međutim, oni često ograničavaju dosegnu razlučivost i fleksibilnost.
Sustavi s otvorenim cijevima nude veće performanse i finiju rezoluciju, ali zahtijevaju periodičnu zamjenu niti i aktivnije održavanje. Ovi tekući troškovi moraju se uzeti u obzir zajedno s prednostima učinka, a ne ocjenjivati izolirano.
Zatvorene rendgenske cijevi obično imaju životni vijek u rasponu od 8 000 do 15 000 radnih sati uz minimalno održavanje. Otvorene cijevi mogu zahtijevati planirane servisne intervencije, što dovodi do zastoja i planiranja održavanja.
Uz održavanje hardvera, vrijeme obuke za operatere i inženjere također doprinosi ukupnim troškovima vlasništva. Sustavi s intuitivnim softverom i stabilnim tijekovima rada smanjuju troškove obuke i skraćuju vrijeme potrebno za postizanje pouzdanih rezultata pregleda.
Povrat ulaganja značajno varira ovisno o primjeni. U kontroli kvalitete velikih količina, ROI je vođen prvenstveno smanjenom preradom, nižim stopama otpada i bržim otkrivanjem pomaka procesa. U okruženjima NPI-a i analiza kvarova, vrijednost dolazi od brže identifikacije uzroka, kraćih ciklusa otklanjanja pogrešaka i manje povratnih informacija na terenu.
U oba slučaja, najuspješnija ulaganja su ona u kojima su mogućnosti sustava usko usklađene sa stvarnim potrebama inspekcije, a ne s teorijskim maksimalnim učinkom.

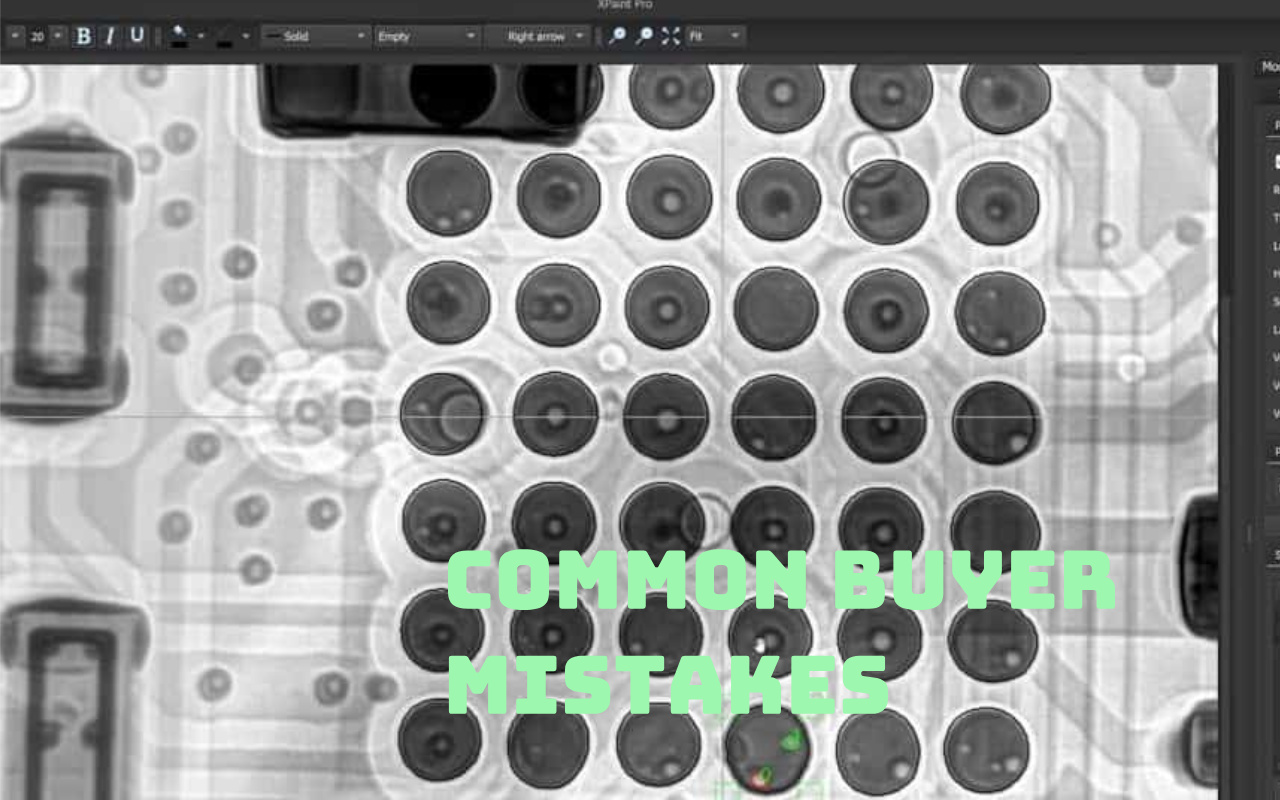

Većina pogrešaka pri kupnji nije uzrokovana nedostatkom proračuna, već pogrešnom procjenom onoga što inspekcijski zadatak zapravo zahtijeva. Sljedeće se zamke ponavljaju u PCBA tvornicama svih veličina.
Jedna uobičajena pogreška je pretjerano ulaganje u punu 3D CT sposobnost kada 2.5D pregled već pruža dovoljnu vidljivost. To često rezultira znatno višim troškovima, sporijom brzinom pregleda i nedovoljno iskorištenim značajkama koje dodaju malu vrijednost u svakodnevnoj proizvodnji.
Još jedna česta pogreška je fokusiranje gotovo isključivo na brojeve razlučivosti dok se zanemaruje vidno polje, upotrebljivost softvera i tijek pregleda. Ekstremno visoka razlučivost može izgledati impresivno na podatkovnoj tablici, ali često smanjuje područje pokrivenosti i produljuje vrijeme pregleda bez poboljšanja stvarnog otkrivanja kvarova.
Softver je također široko podcijenjen. Sustavi sa složenim sučeljima ili ograničenom automatizacijom usporavaju usvajanje, povećavaju ovisnost o operateru i smanjuju dosljednost inspekcije—bez obzira na kvalitetu hardvera.
Naposljetku, mnogi kupci zanemaruju praktične čimbenike kao što su prostor na podu, protok pri rukovanju pločama i zahtjevi za zaštitu od zračenja. Ti se problemi često pojavljuju tek nakon instalacije, kada promjene izgleda i poremećaji u tijeku rada postanu skupi i teško ih je ispraviti.

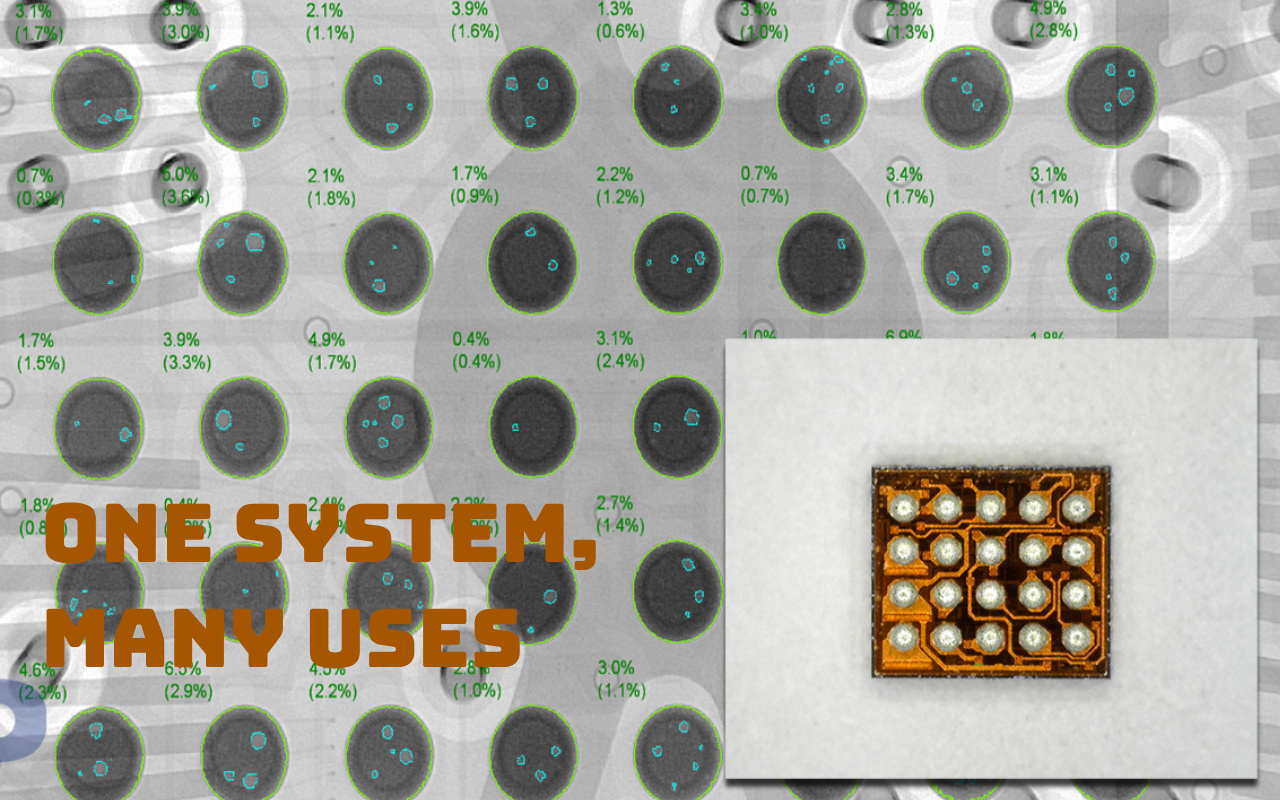

Da biste ilustrirali kako se zahtjevi inspekcije prevode u odabir sustava, razmotrite kako jedna svestrana izvanmrežna rendgenska platforma može podržati višestruke scenarije iz stvarnog svijeta bez prekomjerne konfiguracije.
U proizvodnji potrošačke elektronike srednjih količina, osnovna inspekcija šupljina BGA često je primarni zahtjev. U ovom slučaju, 2D ili 2.5D sustav opremljen automatskim mjerenjem šupljina daje brze, ponovljive rezultate bez usporavanja proizvodnje ili povećanja troškova pregleda.
Za NPI i validaciju procesa u automobilskoj elektronici, prioriteti inspekcije se mijenjaju. Isti sustav, koristeći nagnute prikaze i fleksibilnu navigaciju, može otkriti ranu fazu rizika od glave u jastuku i odvajanja lemljenih spojeva bez potrebe za punim CT skeniranjem. To omogućuje inženjerima da brzo identificiraju slabosti procesa dok drže vrijeme pregleda pod kontrolom.
Odluke o konfiguraciji igraju glavnu ulogu u balansiranju troškova i mogućnosti. Za većinu SMT aplikacija, sustav zatvorene cijevi koji radi na oko 90 kV s veličinom točke blizu 5 μm osigurava dovoljno prodiranja i jasnoće slike za pouzdanu inspekciju.
U kombinaciji s CNC programiranjem i intuitivnom navigacijom, sustavi poput ICT-7900 omogućuju učinkovito uzorkovanje na različitim pločama i proizvodima. Ovaj pristup podržava i rutinske provjere kvalitete i dublju inženjersku analizu, bez složenosti i troškova prespecificiranih inspekcijskih platformi.
Sigurnost i usklađenost nisu izborni detalji - oni izravno utječu na zaštitu operatera, regulatorno odobrenje i može li sustav raditi neprekidno bez prekida. Ignoriranje ovih čimbenika često dovodi do neočekivanih zastoja ili skupih naknadnih ugradnja nakon instalacije.
Moderni rendgenski sustavi u stilu kabineta dizajnirani su sa sveobuhvatnom oklopom i međusobnom zaštitom. U normalnom radu, curenje zračenja obično je daleko ispod granica FDA i OSHA, često ispod 0,5 mR/h mjereno na udaljenosti od 5 cm od kućišta.
Učinkovita sigurnost od zračenja slijedi načelo ALARA: smanjenje izloženosti odgovarajućom kontrolom vremena, udaljenosti i zaštite. Kada su ovi principi ugrađeni u dizajn sustava i dnevne operativne procedure, rendgenski pregled ostaje siguran za operatere i usklađen s regulatornim standardima.
Dugoročna pouzdanost ovisi o proaktivnom planiranju održavanja. Godišnja kalibracija, rutinske provjere sustava i periodična provjera performansi cijevi pomažu u održavanju stabilne kvalitete slike i točnosti pregleda.
Sustavi sa zatvorenim cijevima općenito nude predvidljiv životni vijek i minimalne zahtjeve za održavanjem, što smanjuje neplanirane zastoje. Kako bi osigurale dosljedno vrijeme rada, mnoge tvornice također uključuju ugovore o uslugama i rezervno planiranje kao dio svoje vlasničke strategije, umjesto da održavanje tretiraju kao naknadnu misao.
Prije nego što se posvetite rendgenskom sustavu, prođite kroz sljedeći kontrolni popis kako biste potvrdili usklađenost između potreba pregleda i mogućnosti sustava.
Započnite s utvrđivanjem koje će se ploče i tipovi komponenti najčešće pregledavati. Definirajte specifične nedostatke koji se moraju detektirati, kao što su praznine, glava u jastuku, premošćenje ili nedovoljno lemljenje. Pojasnite svoju potrebnu dnevnu ili satnu propusnost kako biste izbjegli stvaranje novog proizvodnog uskog grla.
Odlučite odgovara li inline ili offline položaj vašem tijeku proizvodnje. Procijenite koje su softverske funkcije bitne, uključujući automatski izračun šupljina, alate za analizu slike i MES ili SPC integraciju. Na kraju, potvrdite da sustav zadovoljava sve lokalne zahtjeve radijacijske sigurnosti i usklađenosti kako biste izbjegli kašnjenja instalacije ili radna ograničenja.
Uspješan rendgenski odabir počinje jasnim definiranjem rizika od nedostataka i obujma proizvodnje prije odabira tehnologije pregleda. Prava ravnoteža između 2D, 2.5D i 3D CT-a ovisi o potrebama aplikacije—ne o maksimalnim specifikacijama.
Uravnoteženi dizajn sustava i snažne softverske mogućnosti dosljedno donose veću vrijednost od same ekstremne rezolucije. Za mnoge tvornice, izvanmrežna rendgenska inspekcija pruža najpraktičniju kombinaciju fleksibilnosti, performansi i cijene, dok su ugrađeni sustavi opravdani samo u stvarno velikim okruženjima.
Iznad svega, ukupni trošak vlasništva trebao bi voditi odluku. Izbjegavajte pretjerano specificiranje značajki koje povećavaju troškove bez rješavanja stvarnih problema i odaberite X-ray sustav koji daje pouzdane rezultate inspekcije ekonomično i dosljedno tijekom cijelog radnog vijeka.
Ne, za većinu osnovnih BGA provjera šupljina i nadzor procesa, 2D ili 2.5D sustavi su dovoljni i koštaju mnogo manje. 3D CT postaje neophodan samo kada vam je potrebna precizna lokacija praznina na Z-osi (npr. sučelje u odnosu na centar), odvajanje slojeva na dvostranim pločama ili usklađenost sa strogim automobilskim/medicinskim standardima koji zahtijevaju volumetrijsku kvantifikaciju. Započnite s pozadinom: praznine nastaju od zarobljenog fluksnog plina tijekom reflowa; IPC-7095 dopušta do 25-30% ukupne praznine u kuglicama, ovisno o klasi proizvoda.
Dobar 2.5D sustav s prikazima nagiba pouzdano otkriva veličinu šupljina, položaj i rizike od glave u jastuku. Primjer: Tvornice potrošačke elektronike rutinski koriste 2.5D izvanmrežne sustave za 100% uzorkovanje s izvrsnom kontrolom prinosa, čime se štedi 40-60% u odnosu na CT.
ROI ovisi o izbjegnutim troškovima izbjegavanja kvarova. Koraci uključuju: Procijenite trenutnu stopu kvarova prerade/polja zbog skrivenih nedostataka (npr. 2-5% za probleme s BGA). Izračunajte prosječnu cijenu po neuspjeloj ploči (preradite 50-200 USD, vratite na teren 500+ USD). Pomnožite s godišnjom količinom kako biste dobili potencijalne uštede. Oduzmi sustav TCO (kupnja + 3-5 godina održavanja/obuke). Podijelite uštedu s TCO-om za razdoblje povrata. Linije velike količine (>50 tisuća ploča godišnje) često imaju <12 mjeseci povrata od smanjene prerade.
Mala količina/NPI dobiva vrijednost kroz brže uklanjanje pogrešaka i manje pritužbi korisnika. Pravi primjer: Tvornica srednjeg volumena smanjila je preradu BGA za 80% nakon dodavanja izvanmrežnog X-zraka, plativši stroj za 18 mjeseci samo putem uštede na radu.
Moderni sustavi sa zatvorenim cijevima zahtijevaju minimalno održavanje: godišnju kalibraciju/certifikaciju za točnost i sigurnosnu usklađenost, periodično čišćenje detektora i ažuriranje softvera. Modeli s otvorenom cijevi zahtijevaju zamjenu žarne niti svake 1-2 godine. Proračun za ugovore o preventivnim uslugama (5-10% nabavne cijene godišnje).
Svakodnevno: jednostavno zagrijavanje i provjere stabilnosti. Ispitivanja radijacijske sigurnosti godišnje. Vrijeme neprekidnog rada obično prelazi 98% uz pravilnu njegu. U usporedbi s AOI, održavanje X-zraka košta manje jer se pokretna optika ne kontaminira.
Rijetko za količine ispod 20-30 tisuća ploča mjesečno. Inline dodaje složenost, prostor i troškove dok riskira uska grla na liniji ako vrijeme ciklusa premaši takt. Većina tvornica srednjeg volumena koristi offline sustave za 5-20% uzorkovanja plus post-reflow AOI/SPI, postižući ekvivalentnu kvalitetu uz niža ulaganja. Inline se isplati samo kada je 100% inspekcija skrivenih spojeva obavezna (npr. u zrakoplovstvu) ili kada su troškovi prerade iznimno visoki.
Primjer: Mnogi dobavljači automobilske industrije uspješno pokreću srednje količine s izvanmrežnim 2.5D rendgenskim snimcima postavljenim u blizini linije za brzu povratnu informaciju.
Kritično važno—često više od sirovih hardverskih specifikacija. Dobar softver omogućuje automatsko mjerenje praznina (ponovljivo po IPC-u), biblioteke klasifikacije nedostataka (smanjuje ovisnost o vještini operatera) i MES/SPC izvoz za trendove. Loš softver dovodi do spore ručne analize i nedosljednih rezultata. Moderni sustavi koriste procjenu potpomognutu umjetnom inteligencijom, skraćujući vrijeme pregleda za 50-70%. Kada procjenjujete strojeve, testirajte upotrebljivost softvera sa svojim stvarnim pločama—to je razlika između alata koji stoji neiskorišten i onog koji pokreće svakodnevno poboljšanje prinosa.
